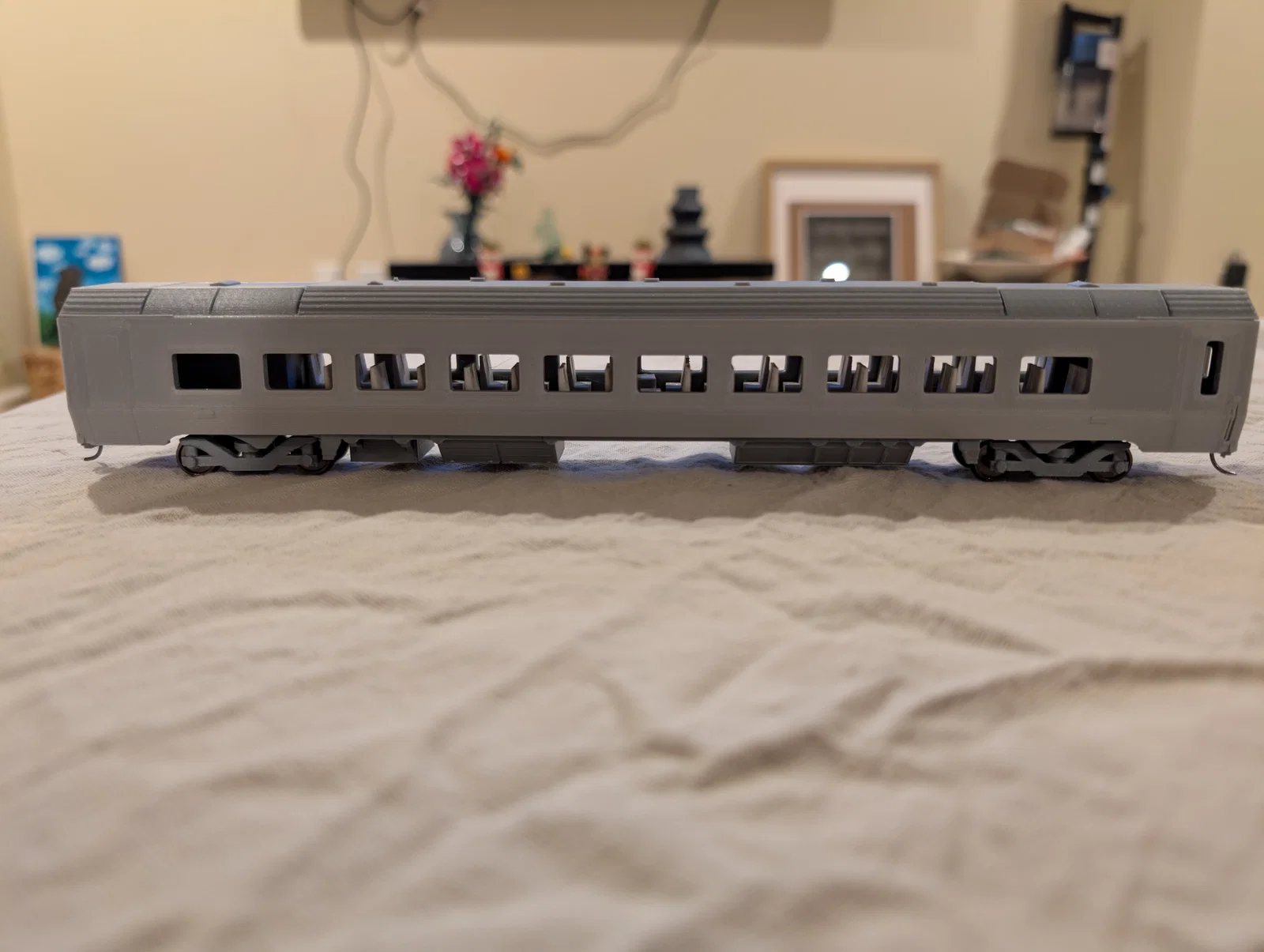

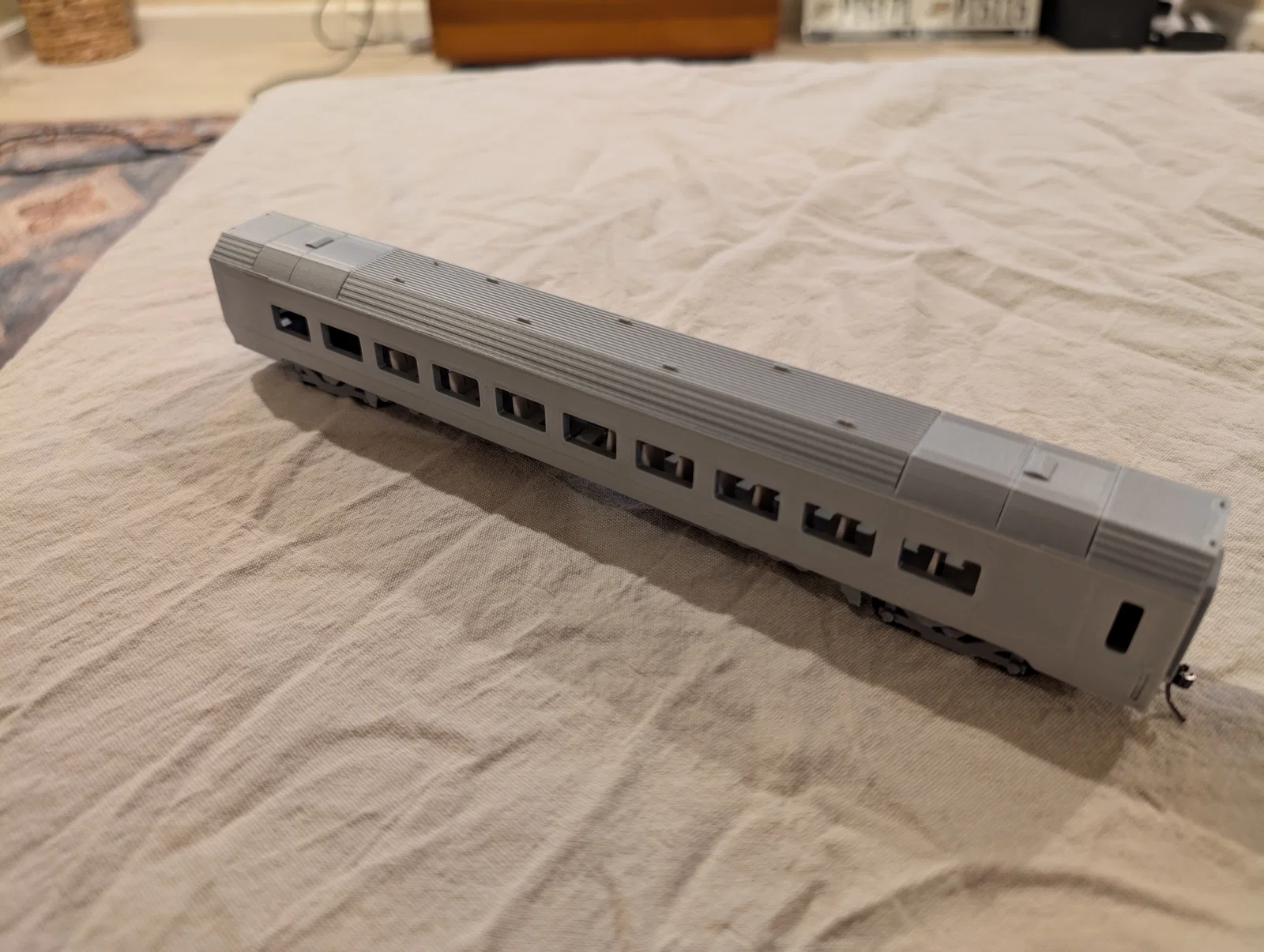

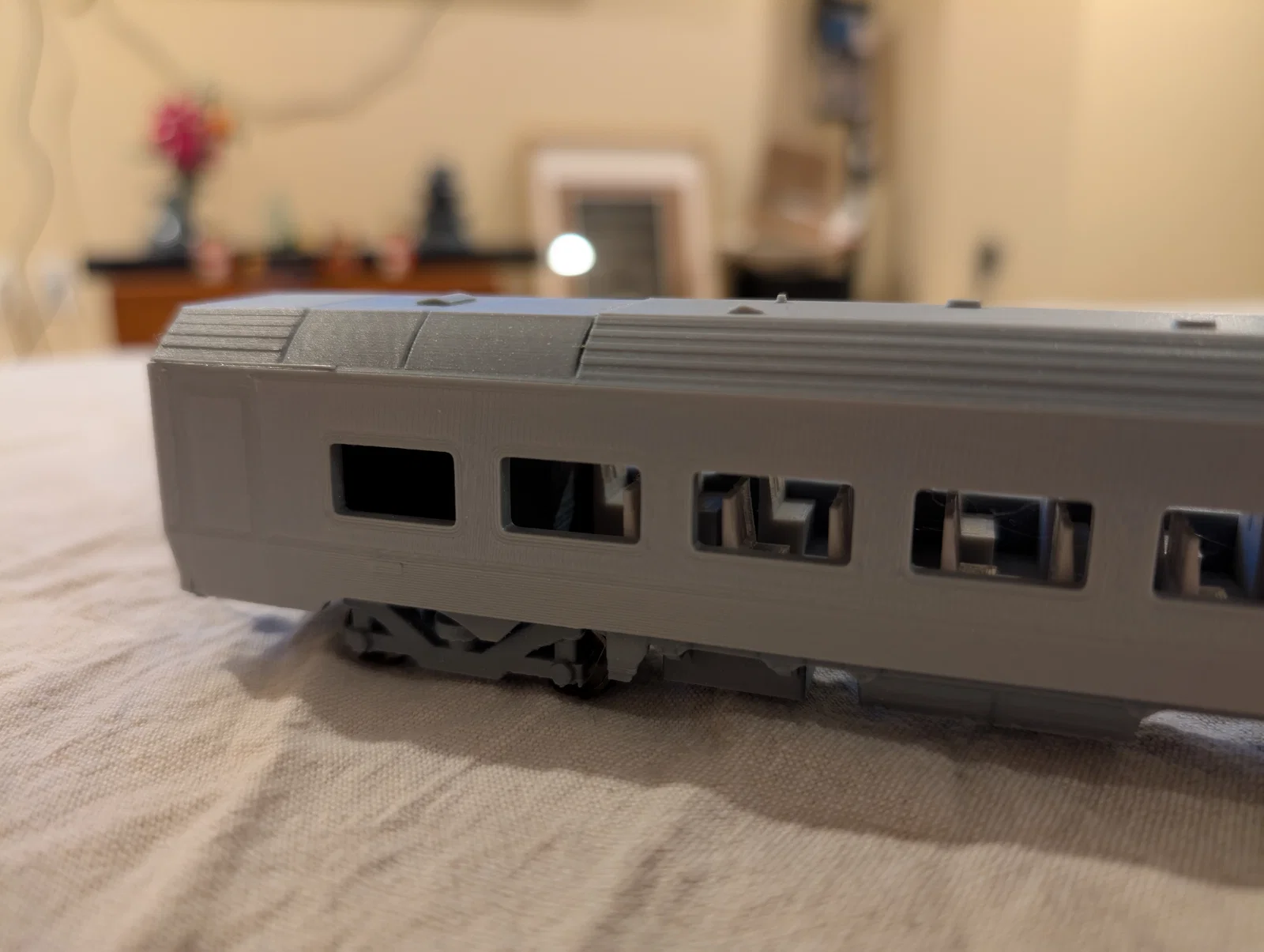

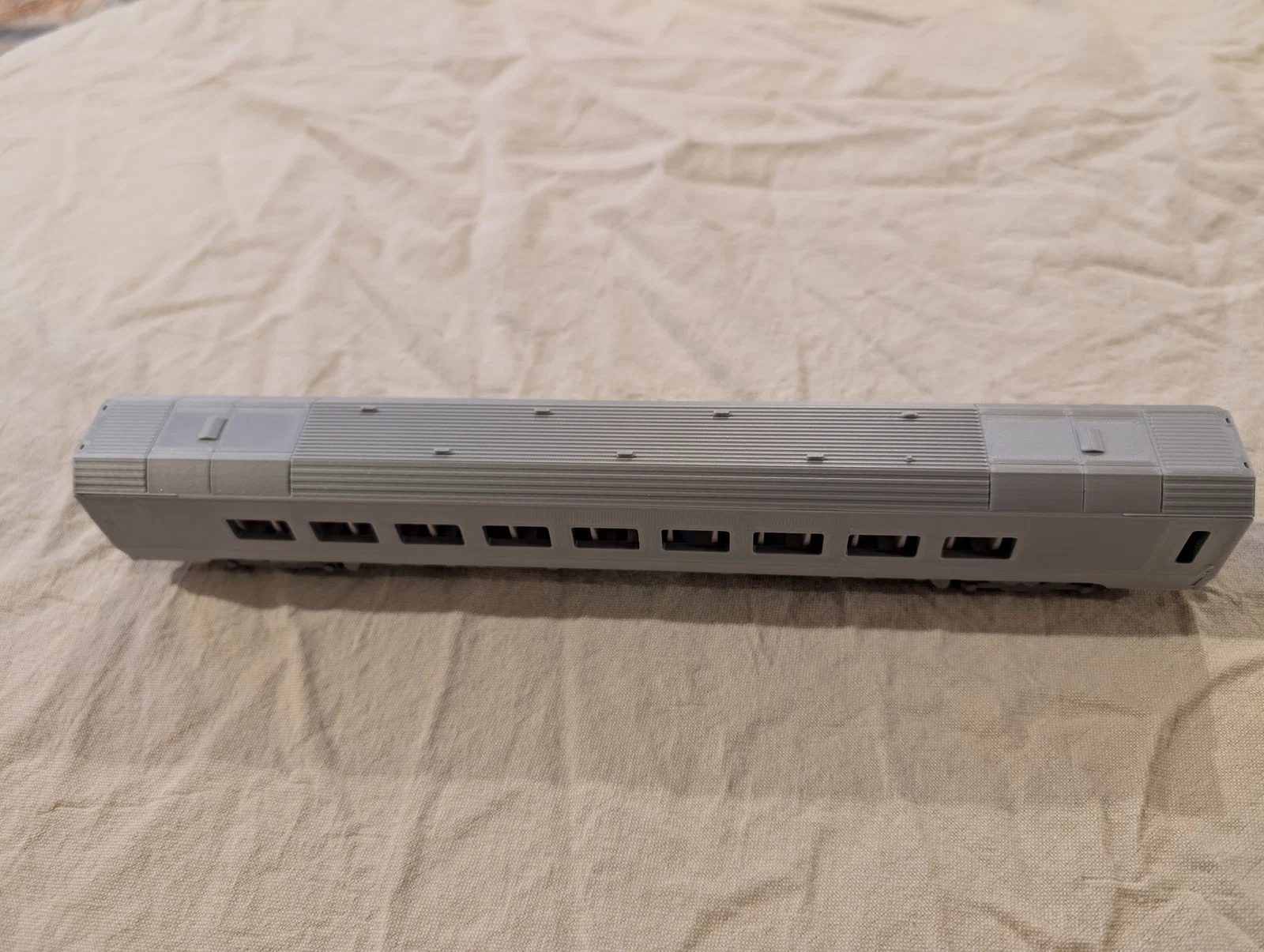

Mô hình toa tàu khách Siemens Venture

Mô hình toa tàu khách Siemens Venture hiện đang được đưa vào sử dụng tại nhiều tuyến đường sắt ở Bắc Mỹ. Cấu hình của mô hình dựa trên thiết kế nội thất và ngoại thất của Amtrak Midwest. Các hãng đường sắt khác có thể sử dụng cùng thiết kế toa tàu này nhưng tùy thuộc vào từng đơn vị.

Danh sách linh kiện cần in:

• 1x Nhà vệ sinh (Bathroom)
• 2x Nắp khớp nối (Coupler cover)
• 2x Đầu toa (End)
• 1x Tủ thiết bị (Equipment cabinet)
• 1x Sàn toa (Floor)
• 3x Miếng đệm dán (Glue spacer - tùy chọn)
• 1x Nội thất A (Interior A)
• 1x Nội thất B (Interior B)
• 10x Chốt (Pin)
• 1x Mái toa (Roof)
• 1x Vách bên 1 (Side 1)
• 1x Vách bên 2 (Side 2)
• 1x Giá đỡ bàn (Table mount)
• 2x Vách thùng rác (Trash walls)

Phụ kiện cần chuẩn bị:

• 9x Ốc máy M2x4
• 4x Ốc máy M2x6 đầu chìm
• 2x Bộ trục bánh xe (Trucks)
• 4x Bánh xe (Wheels)
• 2x Khớp nối (Couplers)

Hướng dẫn lắp ráp:

• Bắt đầu từ phần mái, lắp các vách thùng rác vào các đầu của mái. Nhà vệ sinh và tủ thiết bị được lắp vào các khe phía trong. Hãy đảm bảo các lỗ của tất cả các phần hướng về phía các vách bên để hỗ trợ căn chỉnh chốt.

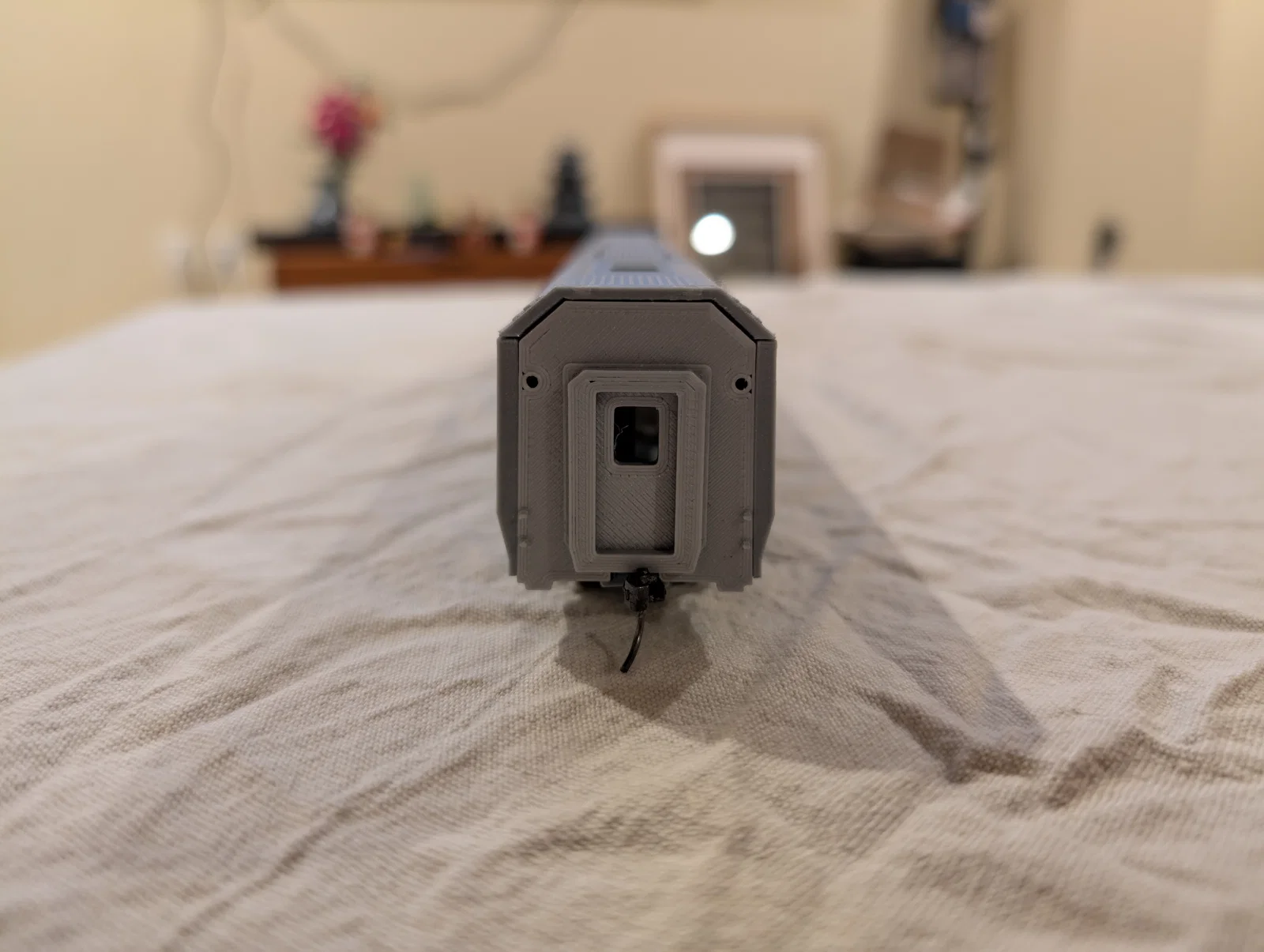

• Lắp các đầu toa vào các đầu của mái, dùng các vách thùng rác để hỗ trợ căn chỉnh vị trí.
• Lắp chốt vào các vách thùng rác, nhà vệ sinh và tủ thiết bị để căn chỉnh các vách bên. Sau đó gắn các vách bên vào.
• Chèn các chốt vào vách bên và gắn giá đỡ bàn.

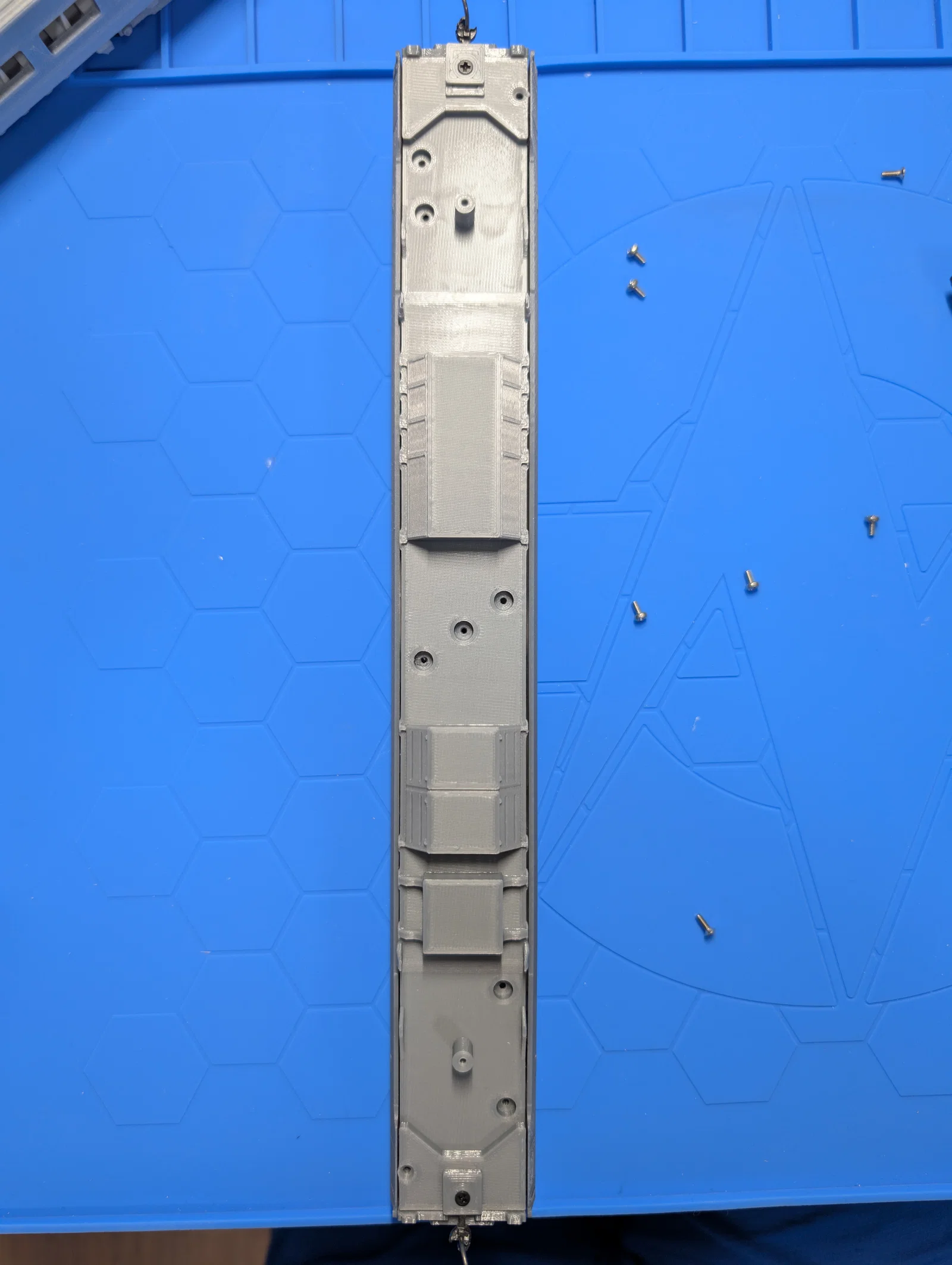

• Bắt đầu với phần sàn, lắp nội thất A vào một bên và nội thất B vào bên còn lại.
• Lật ngược cụm sàn và chèn vào lớp vỏ đã dựng ở bước trước.
• Gắn khớp nối và nắp khớp nối.

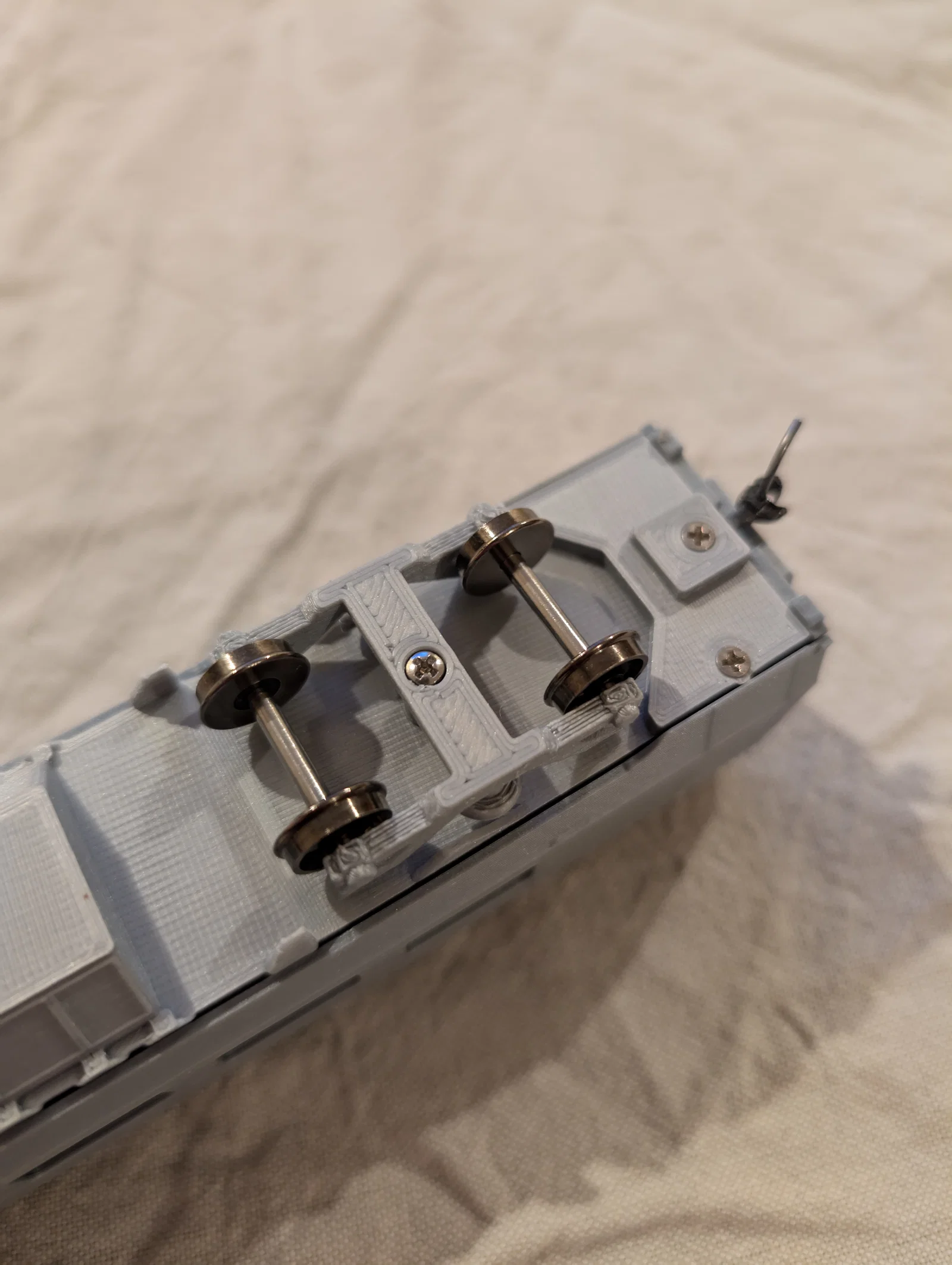

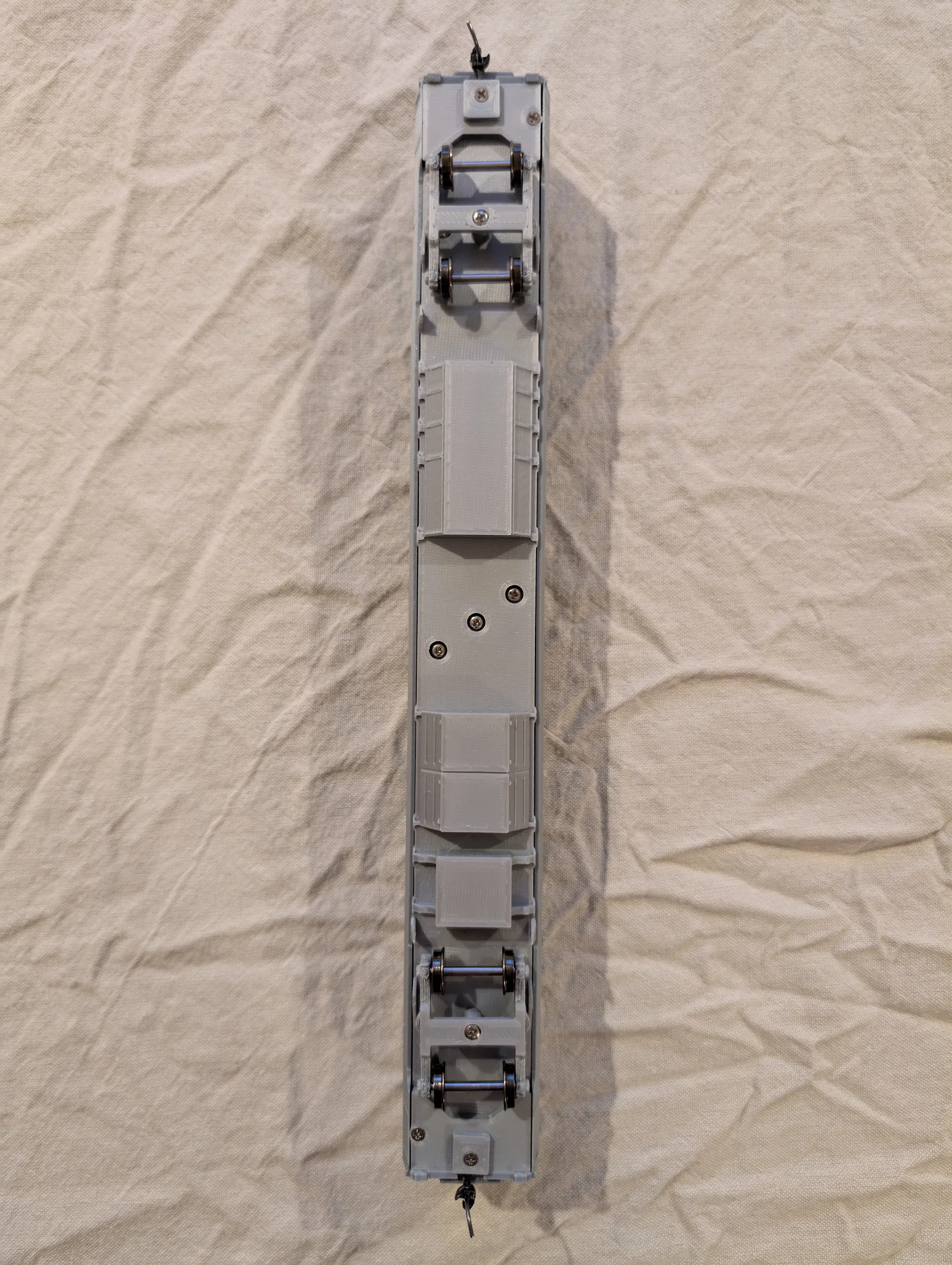

• Gắn bộ trục bánh xe vào.
