Mô hình bộ góp gộp ống xả 6 xi lanh (Merge Collector 1.25 Inch)

Bộ góp gộp ống xả 6 xi lanh (Merge Collector 1.25 Inch)

Bộ góp gộp ống xả hay còn gọi là merge collector là một thành phần kỹ thuật quan trọng trong hệ thống xả của các loại động cơ đốt trong. Mẫu thiết kế SCH 1.25 Inch 6 Cylinder Merge Collector này cung cấp một ví dụ điển hình về cấu trúc gom luồng khí từ 6 ống dẫn riêng lẻ vào một cửa ra duy nhất. Đây là mô hình tham khảo hữu ích cho những ai đang tìm hiểu về cơ khí động lực học hoặc muốn tạo mẫu thử nghiệm cho hệ thống ống xả tùy chỉnh (custom exhaust header).

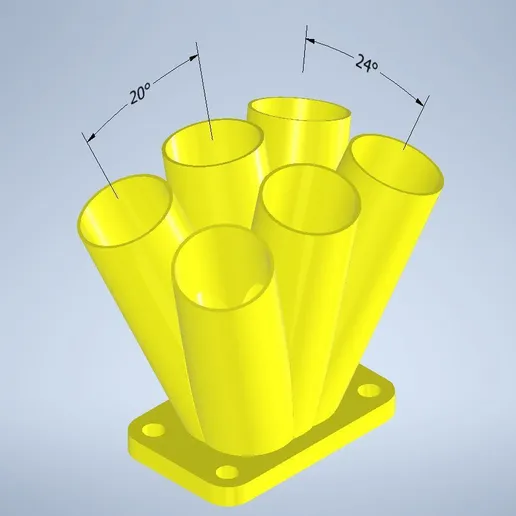

Với cấu trúc gồm 6 ống dẫn được bố trí khéo léo ở các góc nghiêng khác nhau (lần lượt là 20 độ và 24 độ), mô hình này giúp tối ưu hóa luồng khí thải, giảm thiểu sự va chạm giữa các dòng khí từ các xi lanh khác nhau. Phần đế được thiết kế với 4 lỗ bắt vít theo tiêu chuẩn đo đạc kỹ thuật chính xác, đảm bảo độ chắc chắn khi lắp đặt. Bạn có thể sử dụng file này để in 3D các mẫu prototype phục vụ nghiên cứu, trưng bày hoặc kiểm tra không gian lắp đặt trước khi tiến hành chế tạo bằng kim loại thực tế.

Một số đặc điểm kỹ thuật và lưu ý khi in mô hình này:

• Cấu trúc tối ưu: Thiết kế 6 ống hội tụ về một điểm giúp dòng khí lưu thông mượt mà, giảm áp suất ngược cho động cơ.

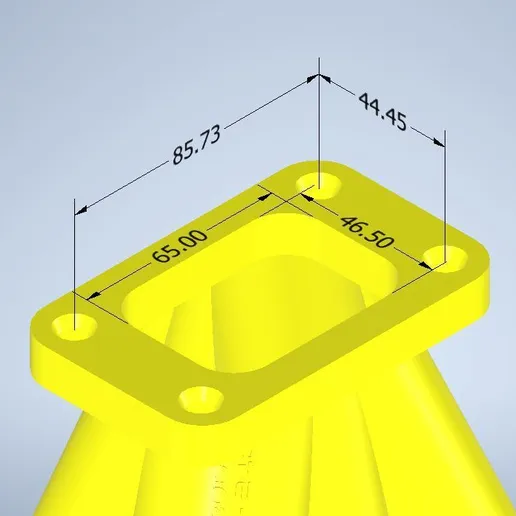

• Độ chính xác cao: Thông số kích thước 1.25 inch được thiết kế chuẩn xác, các khoảng cách 85.73mm và 46.50mm giữa các lỗ bắt vít giúp việc lên kế hoạch lắp ráp trở nên dễ dàng hơn.
• Khuyến nghị vật liệu in: Do đây là mô hình mang tính chất kỹ thuật và chịu nhiệt, nếu bạn in để thử nghiệm trên động cơ thật, hãy cân nhắc sử dụng nhựa chịu nhiệt cao như ABS, ASA hoặc thậm chí là in bằng vật liệu kim loại để đảm bảo an toàn.

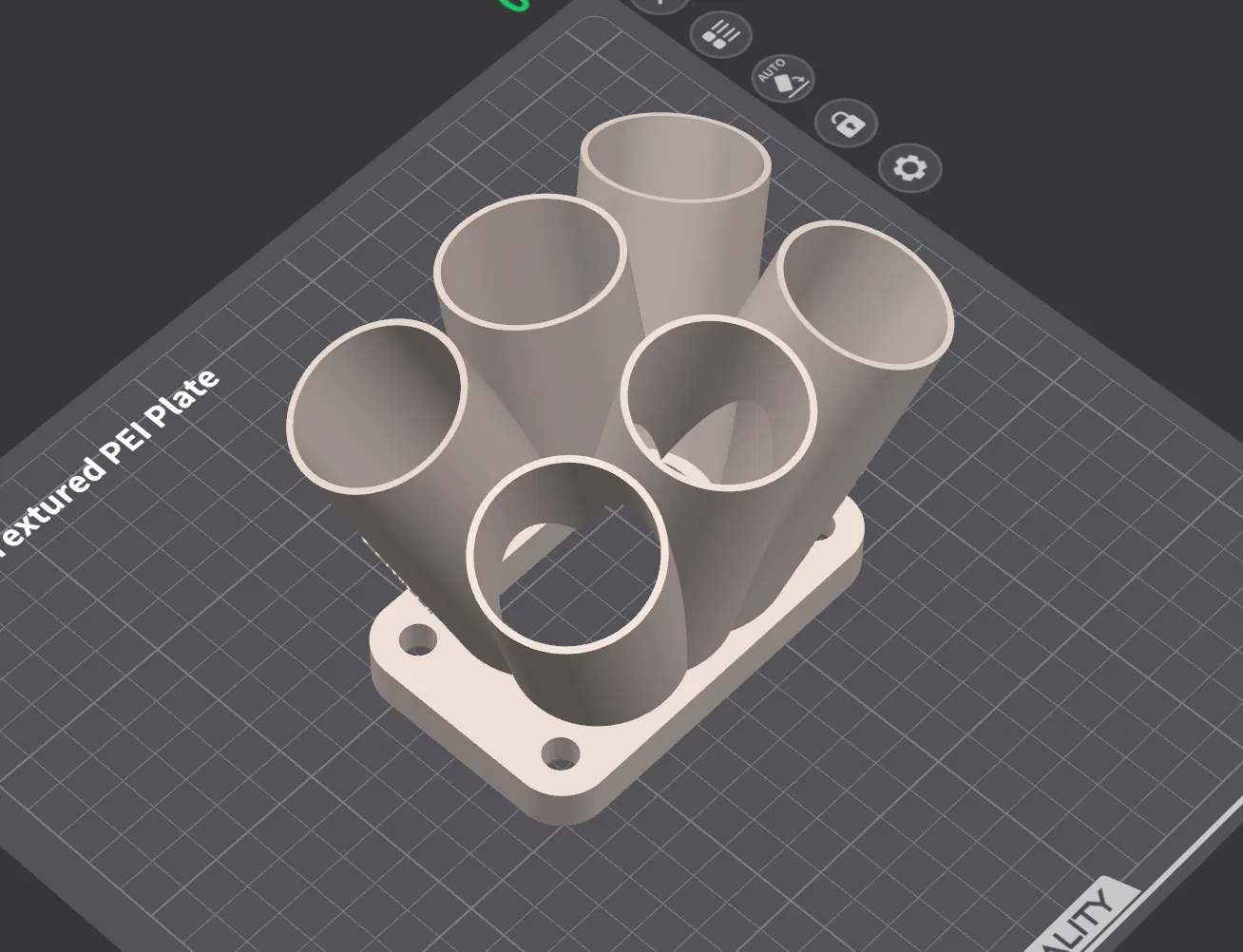

• Lưu ý về support: Vì mô hình có các ống nghiêng và phần khoang rỗng ở tâm, bạn sẽ cần cấu hình support (giàn đỡ) cẩn thận để giữ cho bề mặt bên trong các ống luôn sạch đẹp.
• Độ phân giải layer: Nên sử dụng chiều cao lớp in (layer height) từ 0.16mm đến 0.2mm để đạt được độ chi tiết tốt nhất cho các đoạn ống cong.
• Kiểm tra trước khi in: Hãy đo đạc lại các thông số kích thước trên phần mềm slicer để đảm bảo tỷ lệ hoàn hảo với dự án cơ khí cá nhân của bạn.

Việc sở hữu một bản thiết kế mẫu 6-to-1 merge collector chất lượng không chỉ giúp bạn tiết kiệm thời gian thiết kế CAD từ đầu mà còn là nền tảng để tinh chỉnh các thông số lưu lượng khí. Đây chắc chắn là một tài liệu tham khảo giá trị cho những anh em đam mê độ xe và chế tạo động cơ.
