Bộ chuyển đổi ống xả CORE One tùy chỉnh

Hãy thử phiên bản mới hơn nhé!

Mình thực sự khuyên các bạn nên dùng nhé. Mình vẫn giữ V1 ở một danh mục riêng vì nó có mấy góc ống hơi lạ mà V2 không hỗ trợ. Tuy nhiên, bản thân mình cũng chưa bao giờ dùng mấy góc đó nên không chắc nó hoạt động tốt đến đâu đâu nha.

Cảm hứng thiết kế

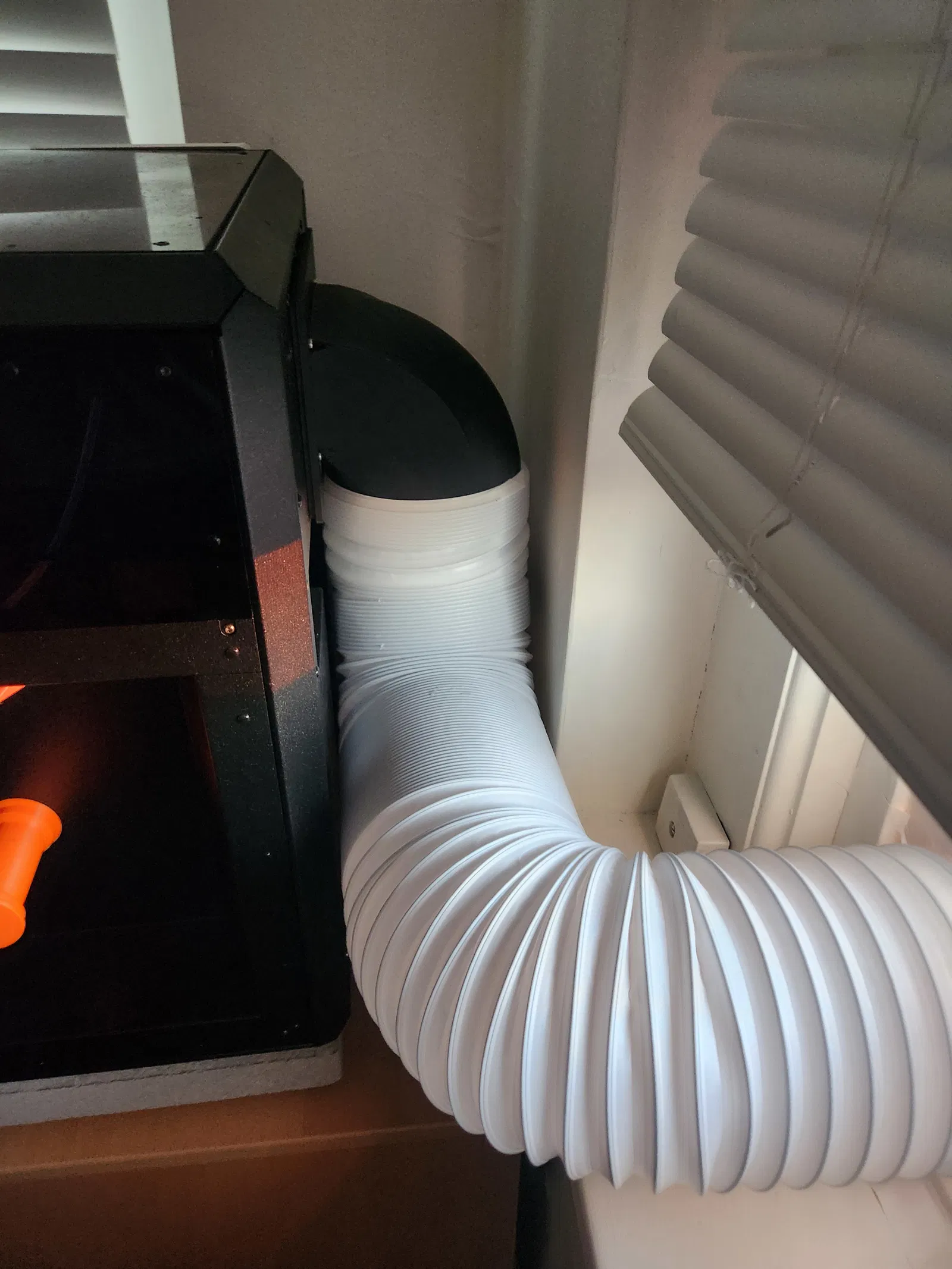

Vì mấy mẫu ống xả cho CORE ONE khác trên printables.com không cái nào vừa với kích thước ống dẫn của mình, nên mình quyết định tự thiết kế luôn. Mục tiêu của mình là tạo ra một bộ phận dễ dàng tùy chỉnh cho nhiều kích thước và góc độ ống khác nhau.

In ấn

Đây không phải là chi tiết dễ in nhất do có phần overhang, nhưng mình đã dùng support dạng tree/organic và kết quả ra rất ổn.

Lắp ráp

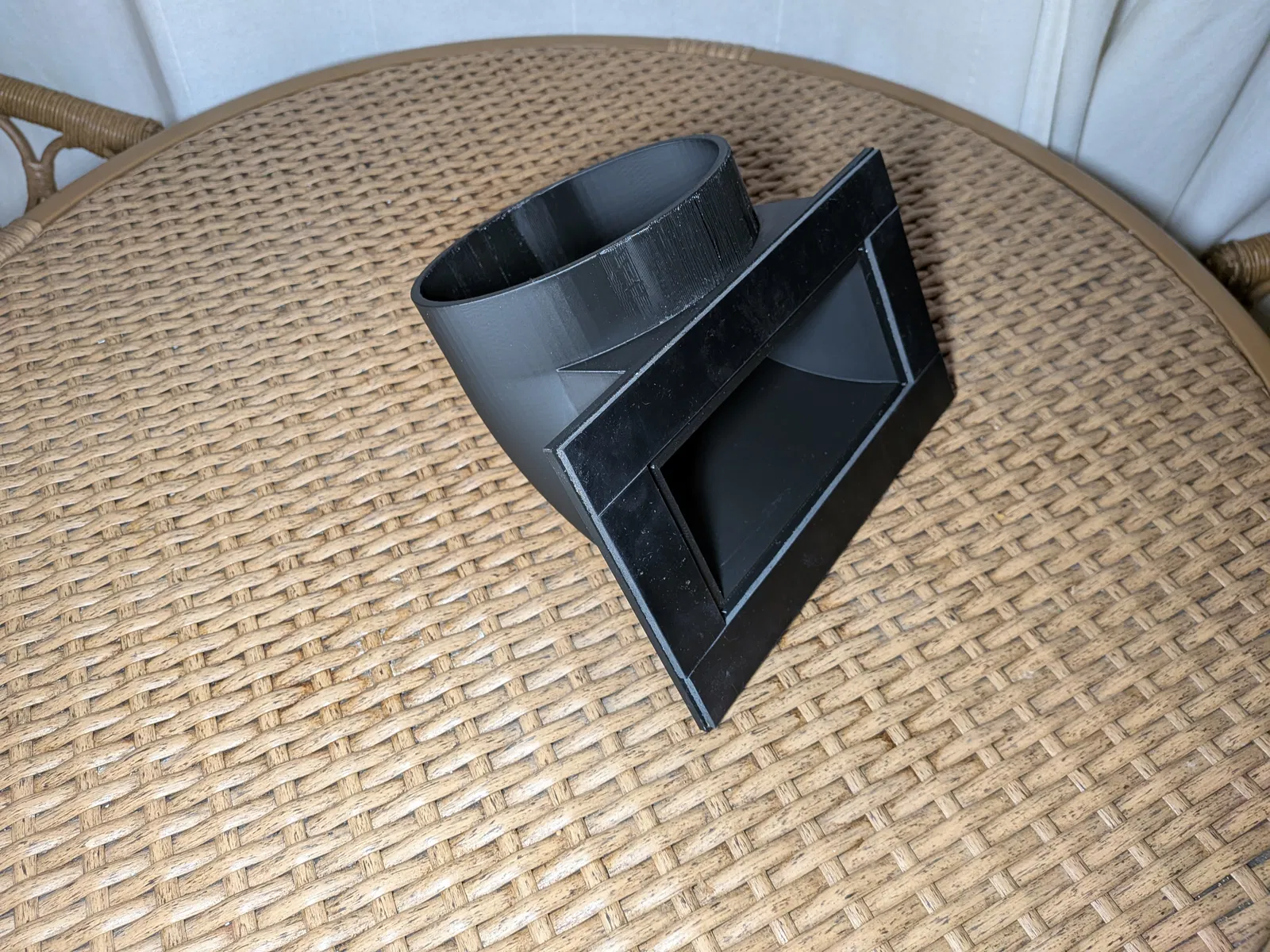

Đầu tiên, bạn dán một lớp ron tự dính vào viền phần tiếp xúc với máy in. Mình dùng dải cao su 3M.

Tiếp theo, dùng băng keo hoặc dây rút cố định ống dẫn của bạn vào đầu tròn của ống xả.

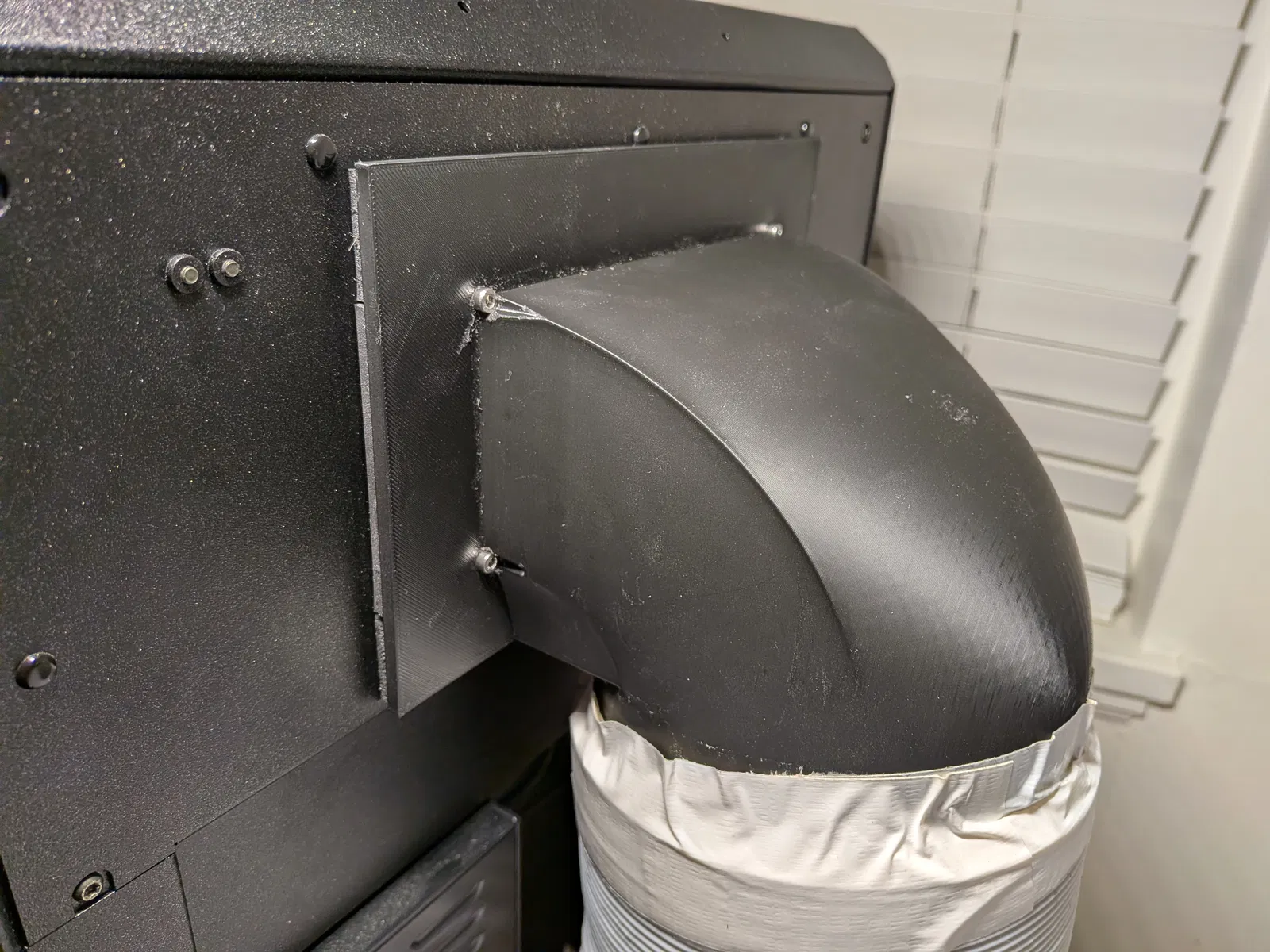

Cuối cùng, bắt vít cố định bằng 4 con ốc M3x10. Nếu dùng ốc dài hơn một chút vẫn được nha.

Tùy chỉnh

Bạn sẽ cần dùng Autodesk Fusion để chỉnh sửa mô hình. Hoặc nếu cần, bạn có thể nhắn tin cho mình biết góc độ và đường kính ống mong muốn, mình sẽ hỗ trợ sớm nhất có thể (có thể mất vài ngày nha).

Mình có đính kèm vài file CAD khác nhau, mỗi cái có đặc điểm riêng:

• core_one_exhaust_duct_down - dùng cái này nếu bạn muốn hướng ống thẳng lên trên hoặc thẳng xuống dưới.

• core_one_exaust_duct_right_angle - đây là phiên bản cũ hơn của file trên, yêu cầu nhiều support khi in hơn. Nó có thể vẫn hữu ích vì hỗ trợ thêm các góc trái và phải.

• core_one_exaust_duct_straight - dùng cái này nếu bạn muốn cắm ống thẳng vào mặt sau máy CORE ONE mà không cần góc nghiêng. Các mẫu khác sẽ không dùng được cho kiểu này do hình học của chúng được thiết kế theo đường cong chứ không phải đường thẳng.

• core_one_exaust_duct_any_angle - dùng cái này cho các góc độ tùy ý khác, nhưng lưu ý là ốc vít sẽ hơi khó vặn vì chúng nằm phía trong ống. Nếu để bên ngoài thì nó sẽ bị cấn vào thành tường và cần lỗ để vặn.

Bạn có thể thay đổi các tham số trong Autodesk Fusion bằng cách chọn Modify -> Change Parameters.

Có khá nhiều tham số, nhưng chủ yếu bạn chỉ cần quan tâm những mục sau:

• hose_diameter - cài đặt đường kính trong của ống. Bộ phận này sẽ tự điều chỉnh đường kính vòng ngoài để ống của bạn lắp vào vừa khít.

• angle_rotation - thay đổi góc XY của ống. 0 độ là hướng sang phải, 90 độ hướng lên, 180 độ hướng sang trái, 270 độ hướng xuống.

• angle_inclination - 0 độ nghĩa là góc vuông, 90 độ nghĩa là hướng thẳng ra phía sau.

• thickness - độ dày thành ống bạn mong muốn.
