Loa toàn dải Dayton Audio RS100-4

Đây là mẫu loa toàn dải dành cho củ loa Dayton Audio RS100-4 thuộc dòng Reference nổi tiếng nhờ độ méo tiếng thấp và độ tuyến tính cao. Mức áp suất âm thanh đạt 83dBA, nhưng trở kháng 4 Ohm giúp amply dễ dàng bù đắp công suất hơn.

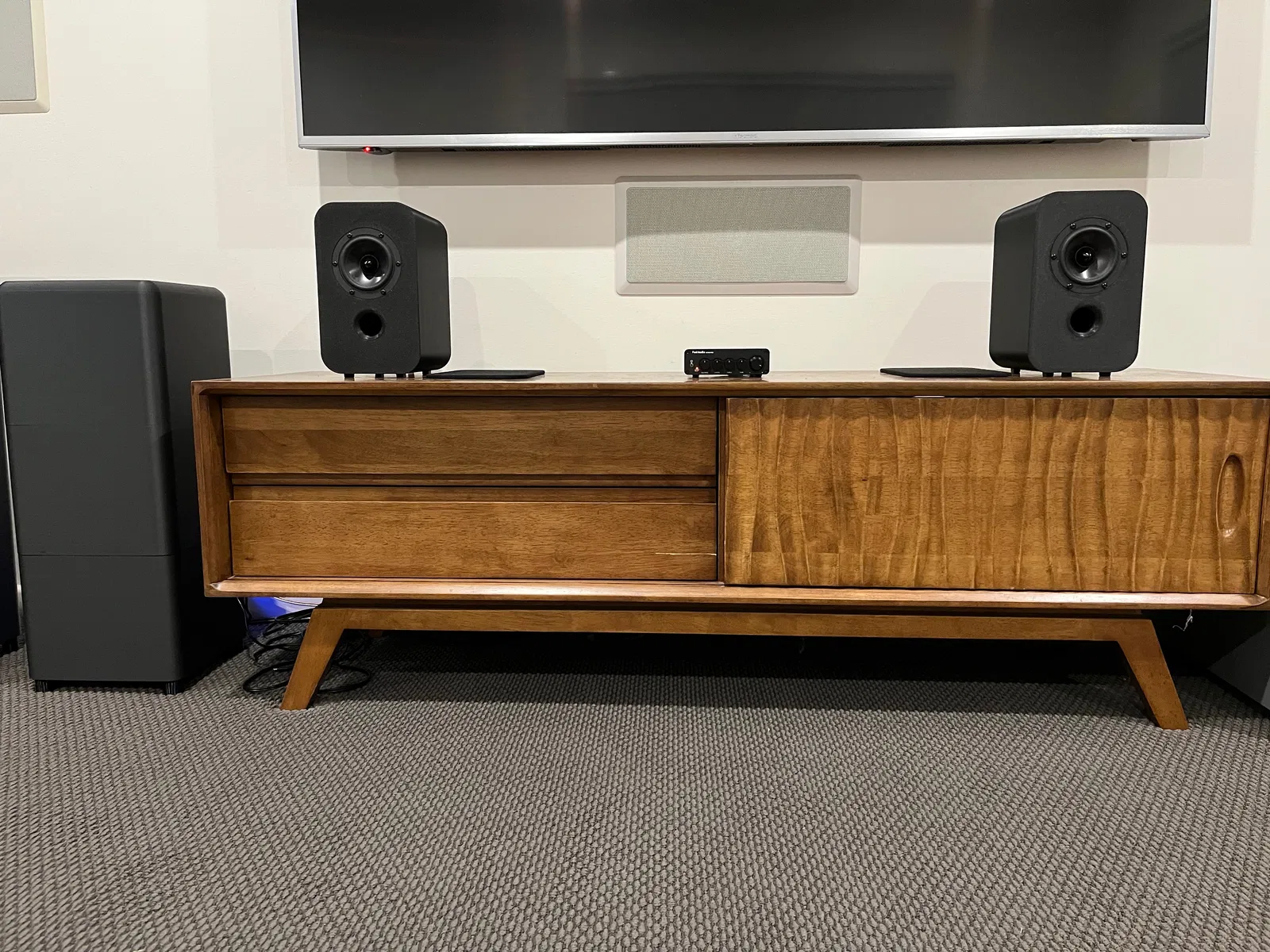

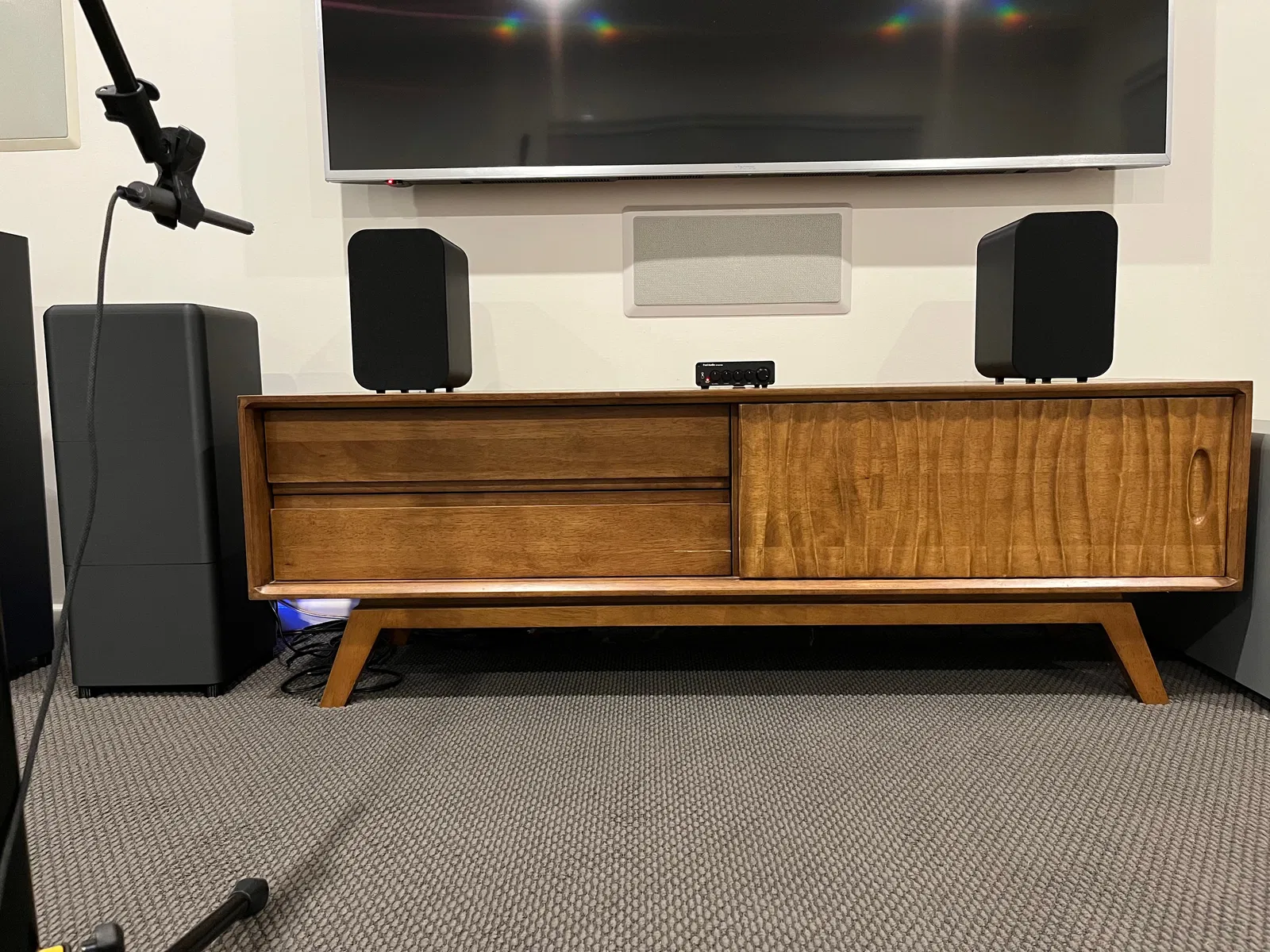

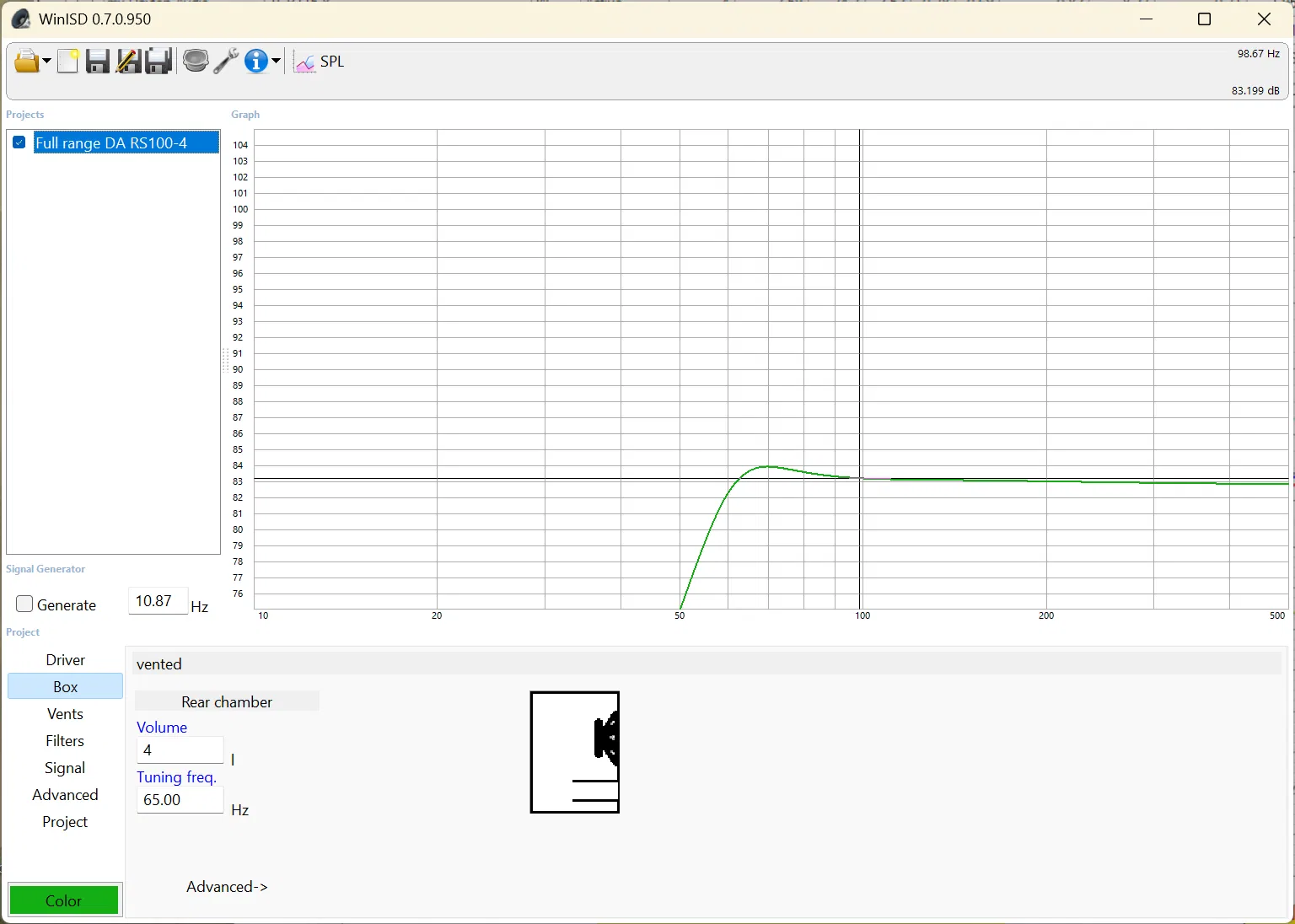

Mẫu này hoạt động tốt như một cặp loa monitor nhỏ với tần số thấp F3 xuống tới 55Hz. Tuy nhiên, để nghe HiFi hay hơn, anh em nên kết hợp với một loa sub. Nếu dùng cho các bữa tiệc tại gia, tốt nhất nên cài đặt thêm bộ lọc high pass để không làm "tội nghiệp" những củ loa nhỏ này bằng các biên độ bass vượt quá khả năng chịu đựng của chúng.

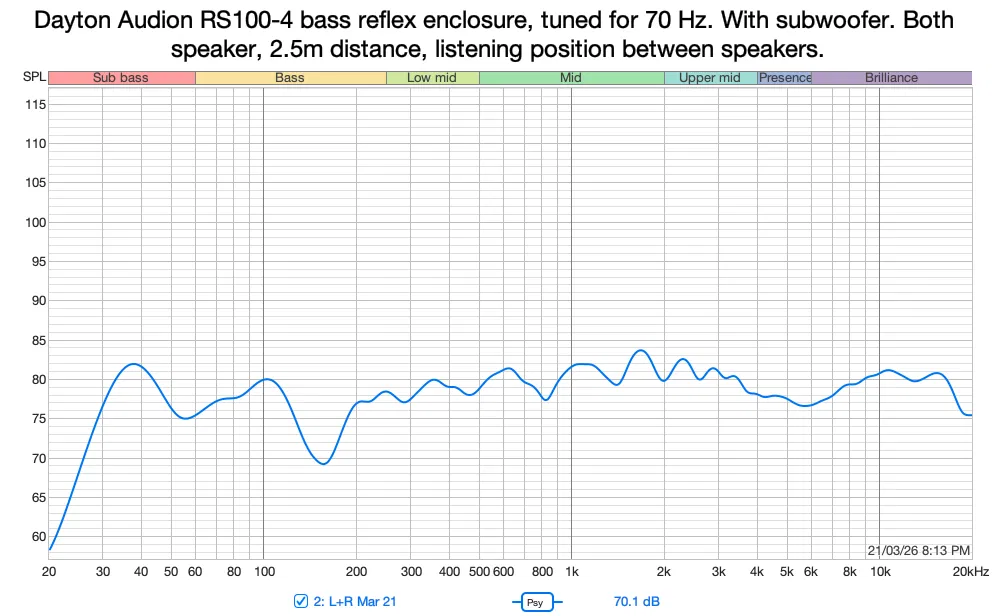

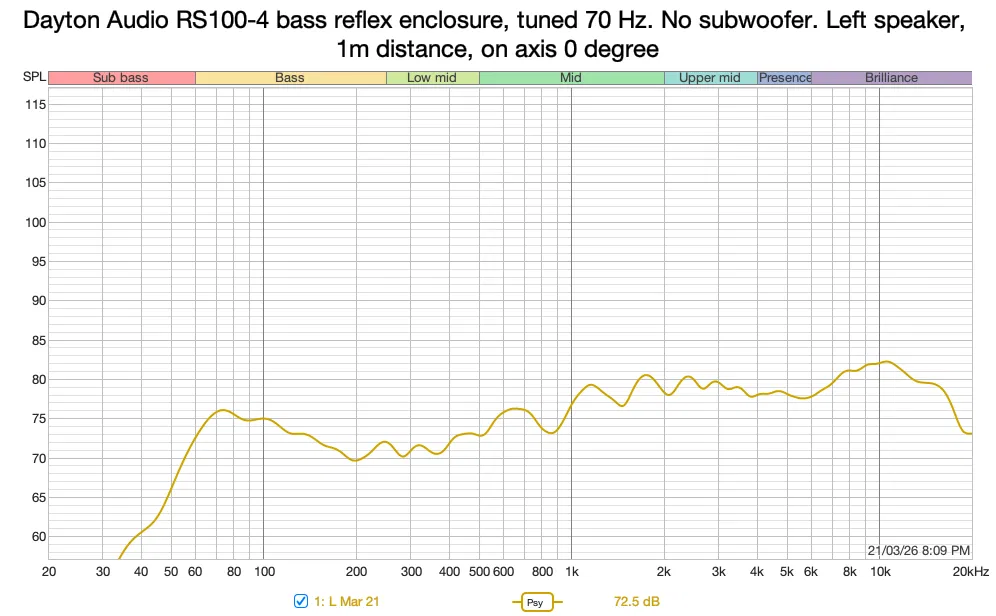

Phản hồi âm thanh khá tuyến tính khi không có DSP hay linh kiện lọc thụ động đắt tiền - xem các phép đo REW đính kèm (có và không có loa sub). Độ chi tiết và âm hình rất tốt nhờ kích thước nhỏ của củ loa toàn dải. Âm thanh nghe có vẻ trực diện hơn so với thiết kế Mark Audio Pluvia 7.2 HD mình vừa đăng tải, nhưng nhìn bắt mắt hơn.

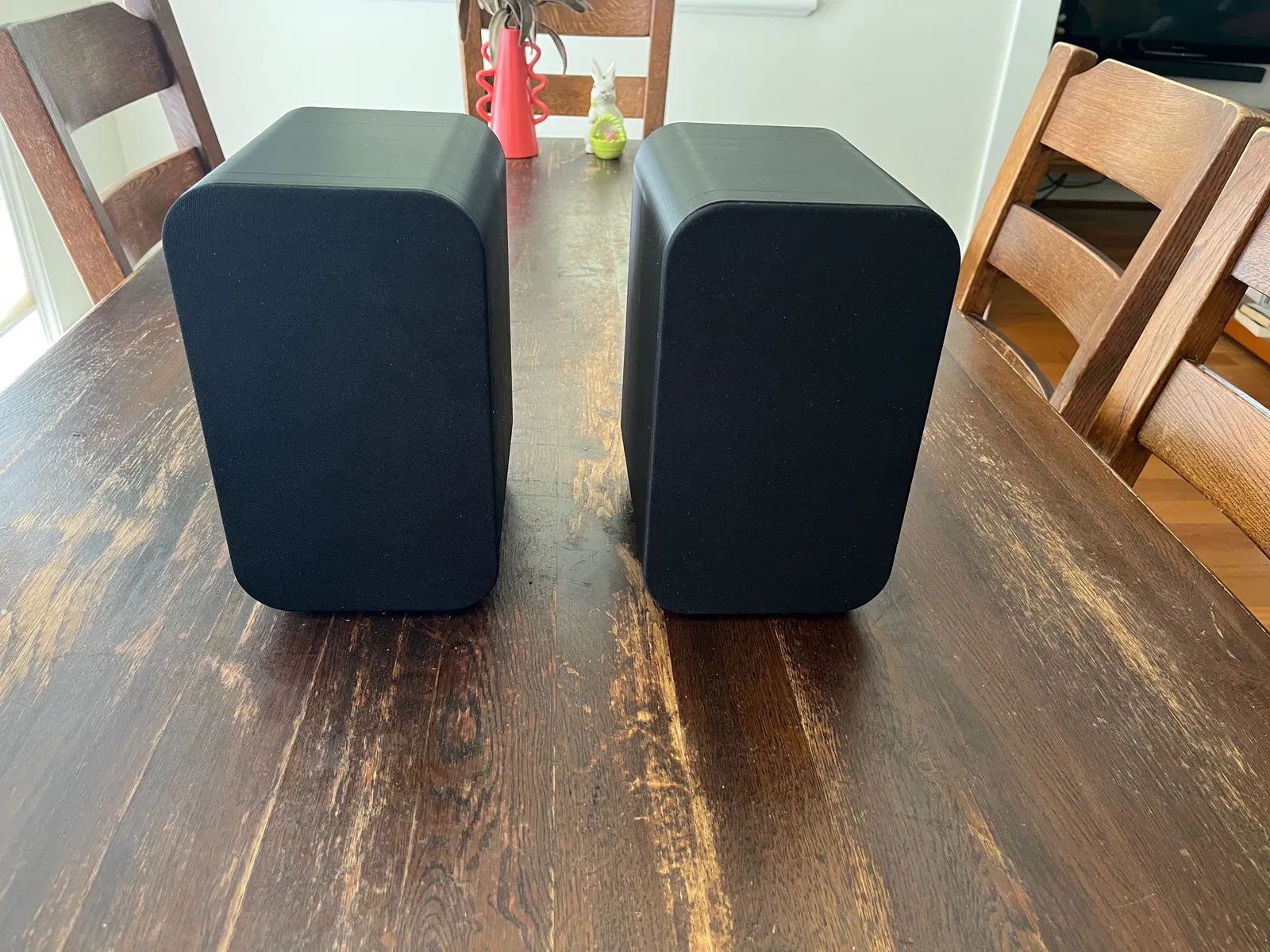

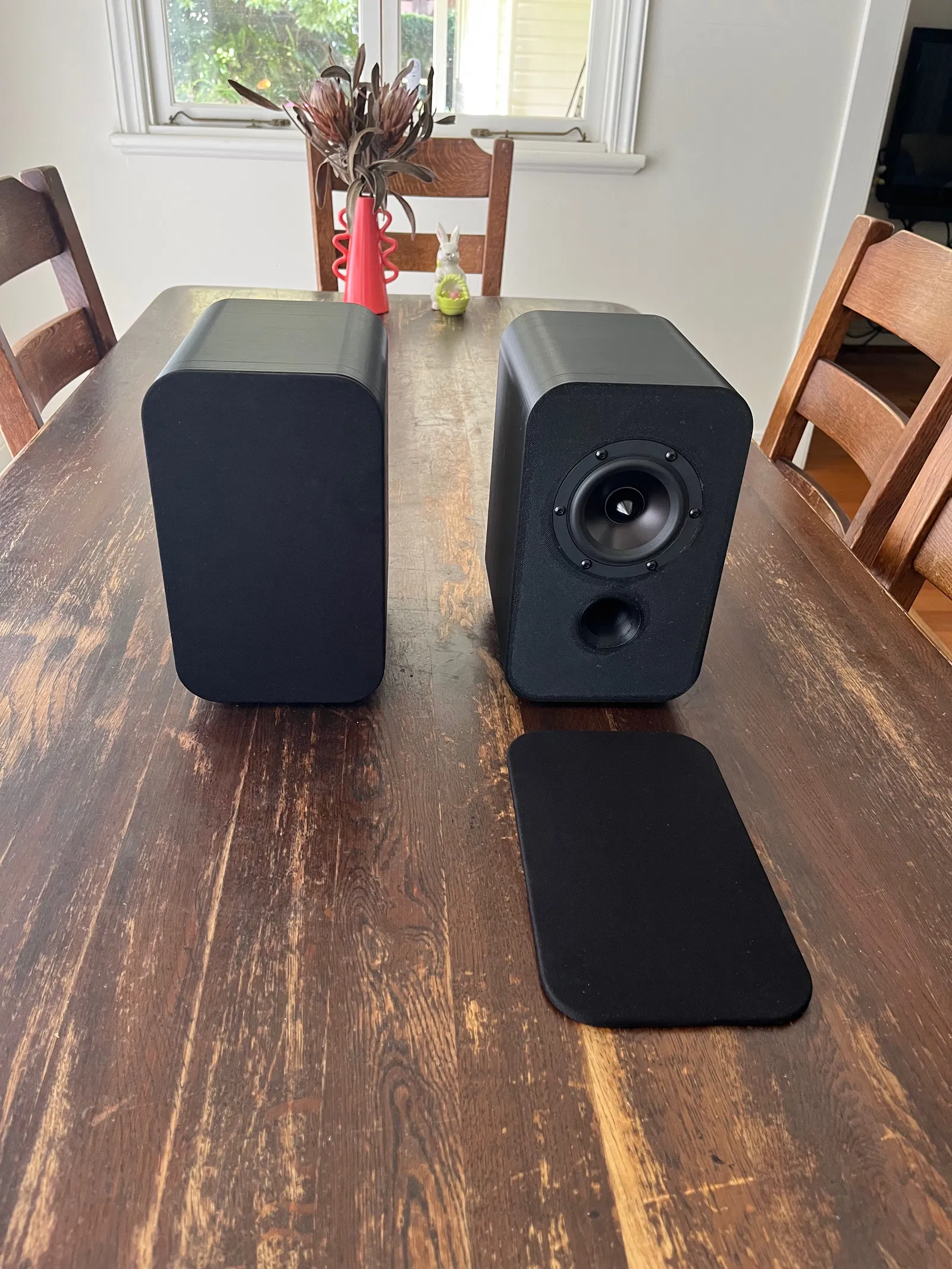

Thiết kế có một vài điểm thú vị: các vách ngăn bên trong không song song để ngăn sóng đứng (nếu bạn tin vào điều này) và lưới che được gắn bằng nam châm. Kiểu dáng và kích thước thùng loa được lấy cảm hứng từ loa Q Acoustics 3010i. Bạn có thể dùng loa có hoặc không có lưới, âm thanh không thay đổi dựa trên các phép đo của mình.

In ấn: Dùng nhựa PLA tiêu chuẩn, bàn in PEI. Đầu in 0.6mm, chiều cao lớp 0.24mm, 3 tường, infill 25% (ưu tiên kiểu gyroid). Chỉ cần support trên bàn in. Đặt các bề mặt phẳng lên bàn in, ví dụ như mặt trước và mặt sau của thùng loa. Thùng loa mất ít nhất 24h để in, ngắm quá trình này rất thư giãn... Chân loa nên in bằng nhựa TPU.

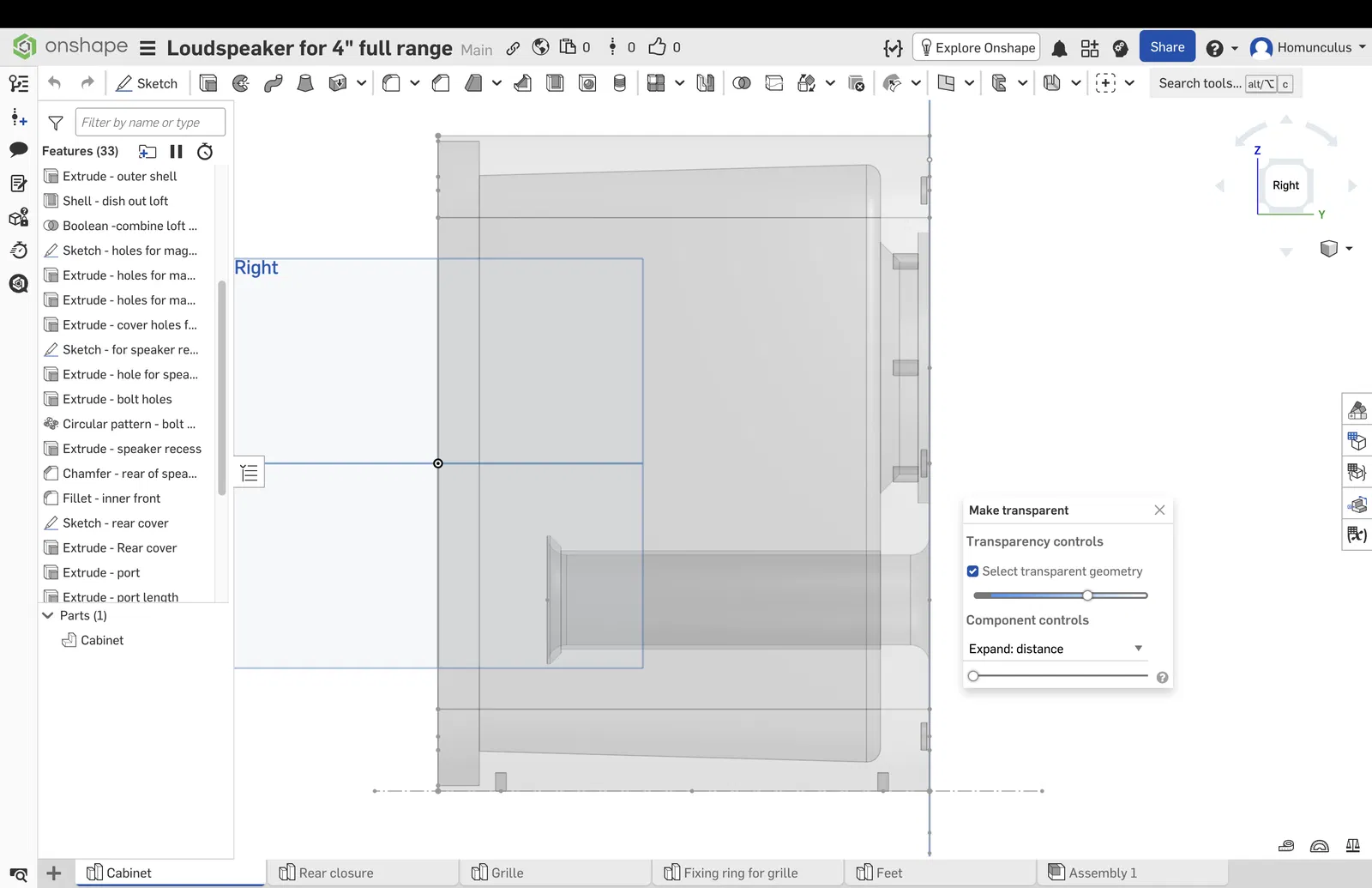

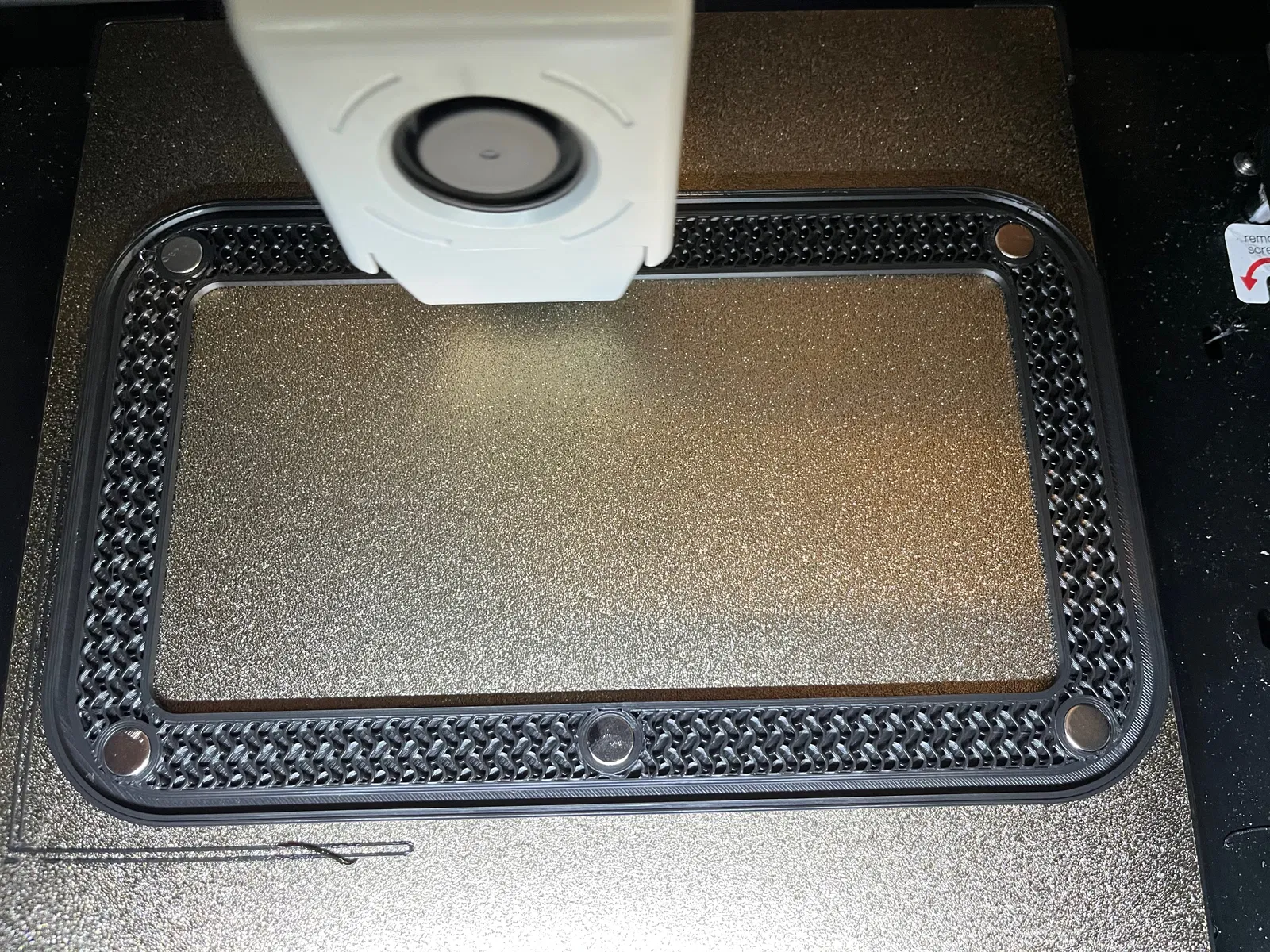

Nam châm: Không cần nếu không muốn gắn lưới. Các lỗ nam châm đã có trong file CAD (xem hình X-Ray), nếu không dùng nam châm nó sẽ là lỗ rỗng. Nếu muốn dùng lưới nam châm, bạn cần thêm lệnh "pause" khi cắt file G-Code trước khi máy in lấp đầy lỗ. Với chiều cao lớp 0.24mm, đây là lớp thứ 13. Khi máy tạm dừng, hãy nhỏ một giọt keo 502 vào đáy lỗ (tránh bị kêu lạch cạch) rồi gắn nam châm, lưu ý cùng cực. Hãy đánh dấu cực nam châm để tránh bị đẩy nhau.

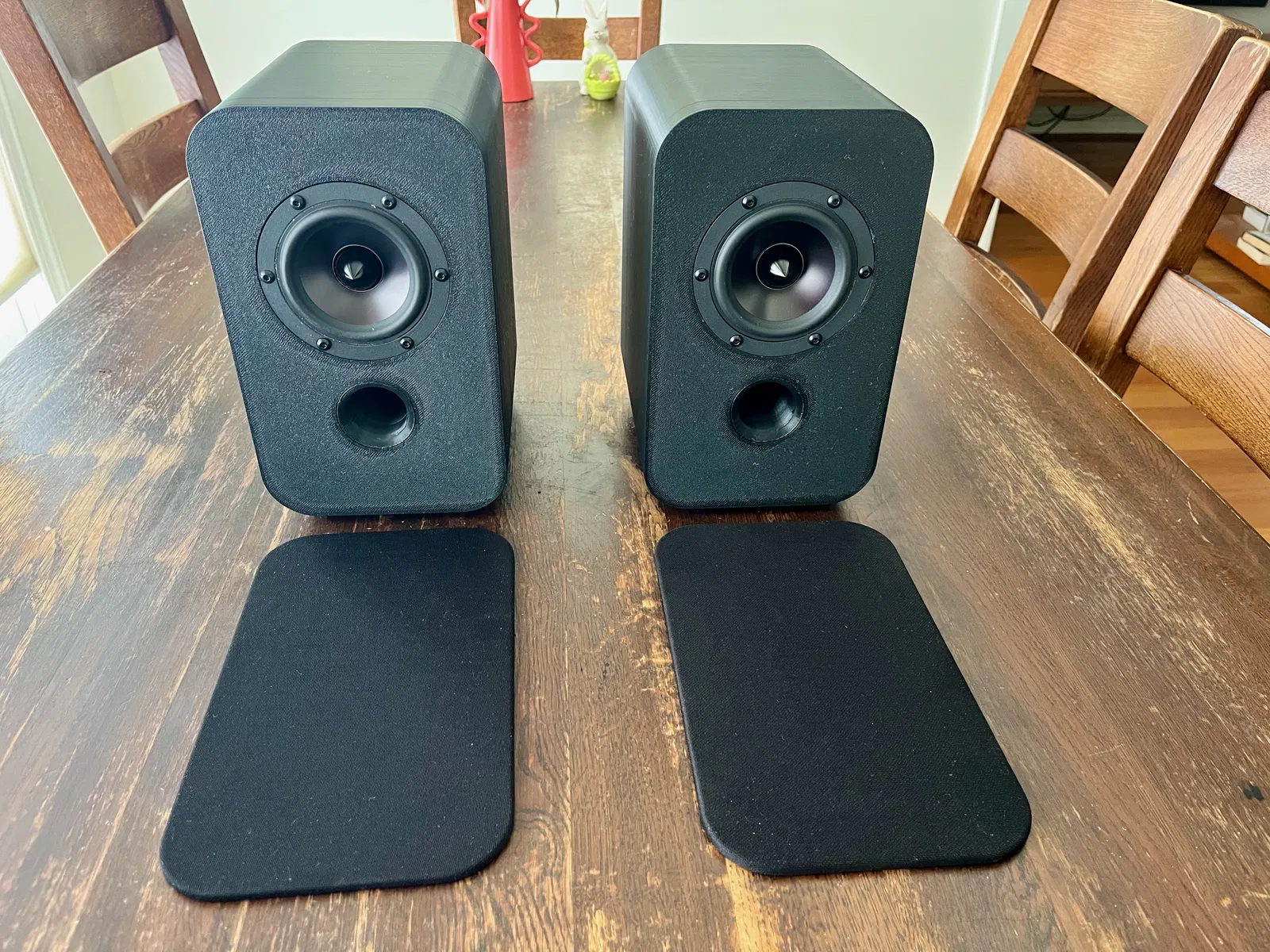

Lưới che: Dùng vải làm lưới loa rẻ tiền hoặc áo thun polyester cũ. Sau khi bọc vải, chèn vòng cố định vào để căng vải. Đẩy vòng cố định xuống cho đến khi chắc chắn, nhỏ keo 502 lên vòng và cắt bỏ vải thừa.

Lắp ráp: Dán tấm lưng vào thùng loa bằng keo epoxy hoặc keo chuyên dụng như JB Weld PlasticBonder, đừng dùng keo 502 vì nó quá loãng và không lấp đầy khe hở, sẽ làm thùng loa bị xì hơi. Dùng tạ hoặc kẹp chữ G giữ chặt vài tiếng.

Tiêu âm: Thêm vật liệu tiêu âm dày 25mm vào vách và mặt sau như bông tái chế hoặc tấm polyester. Nếu không ngại bụi độc hại thì dùng bông khoáng hoặc sợi thủy tinh - nhưng lưu ý là lỗ thông hơi sẽ thổi bụi ra ngoài khi mở âm lượng lớn.

Danh sách vật liệu (linh kiện gợi ý):

• 2x Dayton Audio RS100-4
• Nhựa PLA - khoảng 1.2 kg mỗi loa.
• Lưới che: 24 Nam châm Neodymium 10x2mm
• Vải lưới loa
• 4 Cọc loa 4mm
• Keo Epoxy hoặc JB Weld PlasticBonder
• Vật liệu tiêu âm (bông hoặc vải polyester)
• 8x M3 Inserts (M3x5.7)
• 12x M4 Inserts (M4x8.1)
• 8x Ốc M3x10mm (chân loa)
• 12x Ốc M4x12mm (gắn loa)
• 50cm dây loa 14G
