Hộp Giải Đố Klotski (Klotski Puzzle Box)

Tác giả kuchamar_228078

Lượt tải
3
Lượt coi
90

File 11 429,8 KB

  • frame_center_hole_1774703522.stlSTL · 7,7 KB
  • frame_side_hole_1774703523.stlSTL · 7,3 KB
  • piece_1x1_1774703524.stlSTL · 2,2 KB
  • piece_1x2_1774703525.stlSTL · 2,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#265381
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

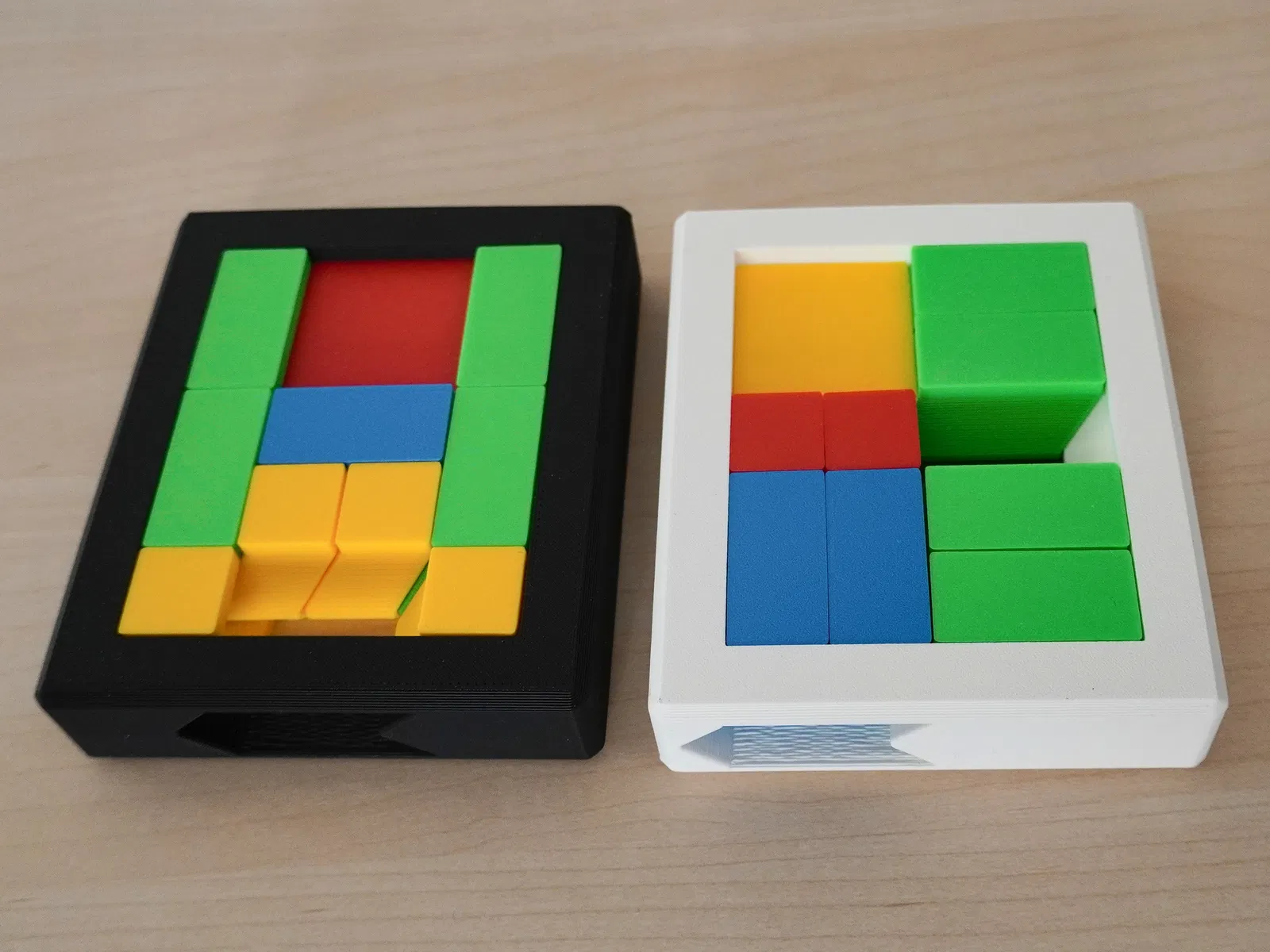

Hộp giải đố này có hệ thống đường ray đan xen, cho phép các miếng ghép trượt mượt mà nhưng vẫn giữ chúng cố định bên trong khung. Khi trò chơi ở vị trí đã giải xong, khối mục tiêu 2x2 có thể trượt ra khỏi khung để lộ ra một ngăn bí mật bên trong.

File PDF hướng dẫn lắp ráp đi kèm bao gồm chỉ dẫn cho hai kiểu bố trí, nhưng bạn có thể tự do kết hợp các mảnh ghép có sẵn để tạo ra các sắp xếp riêng cho mình.

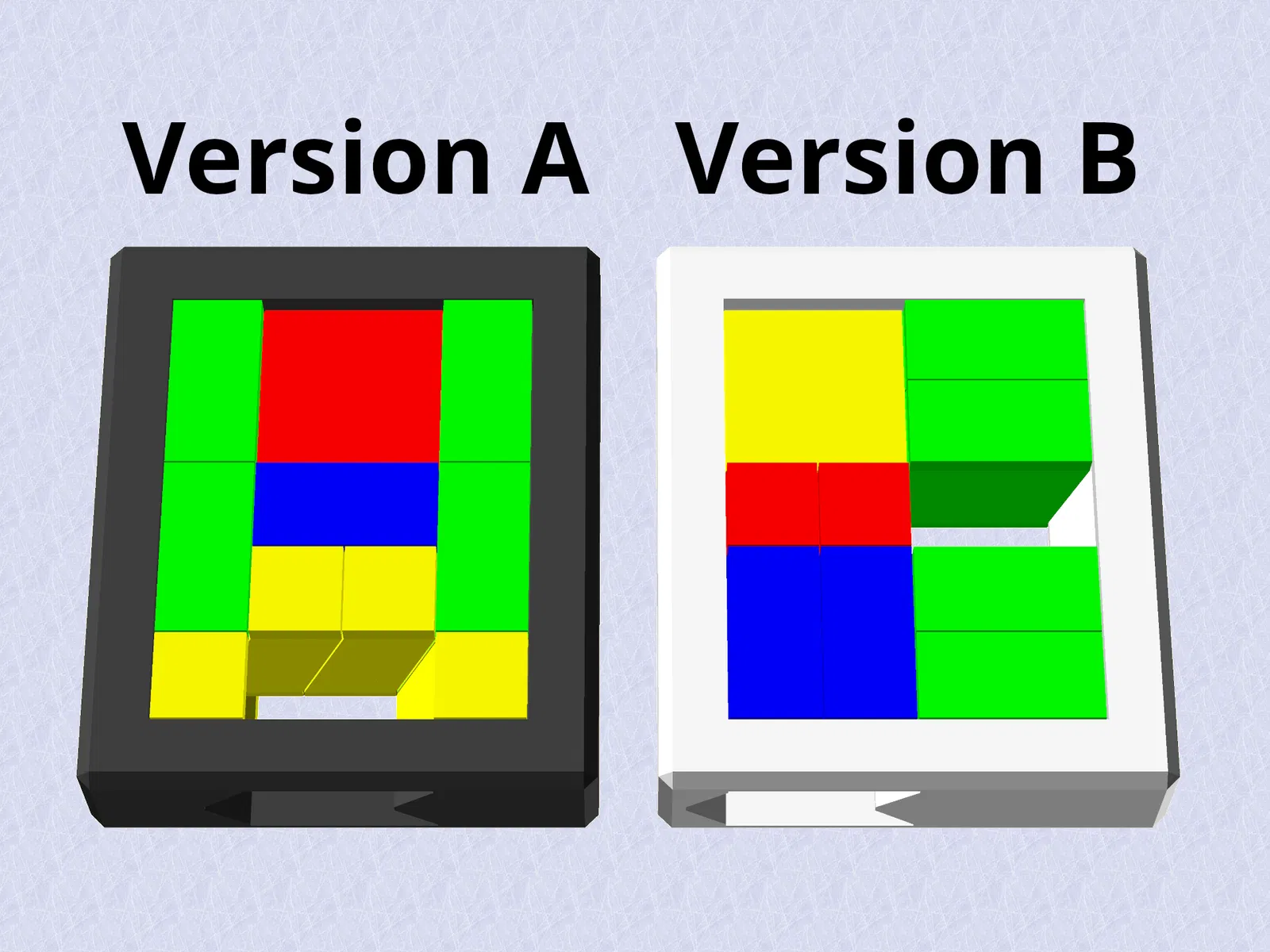

Phiên bản A

Còn được gọi là: Daughter in the Box, Hoa Dung Đạo, Forget-me-not

  • 1x frame_center_hole.stl
  • 1x target_box_2x2.stl
  • 4x piece_1x2.stl
  • 1x piece_2x1.stl
  • 4x piece_1x1.stl
  • (hoặc chỉ cần in file đã sắp xếp sẵn version_A_all.stl)

Phiên bản B

Còn được gọi là: Pennant puzzle, Dad's Puzzler

  • 1x frame_side_hole.stl
  • 1x target_box_2x2.stl
  • 4x piece_2x1.stl
  • 2x piece_1x2.stl
  • 2x piece_1x1.stl
  • (hoặc chỉ cần in file đã sắp xếp sẵn version_B_all.stl)

Lưu ý về mảnh 1x2 và 2x1: Đây thực chất là cùng một loại mảnh, chỉ khác hướng. Nếu bạn in úp mặt xuống bàn in có vân và muốn bề mặt của tất cả các mảnh giống nhau, hãy dùng đúng file được cung cấp. Nếu bạn không quan tâm đến hướng trên/dưới, bạn có thể dùng chúng thay thế cho nhau.

In ấn

  • Khung in có đoạn bắc cầu (bridge) dài 40mm, vì vậy bạn nên bật hỗ trợ (support) cho phần này. Tất cả các mảnh còn lại đều có thể in mà không cần support.
  • Có khoảng hở 0.4mm giữa các mảnh, nên tất cả đều di chuyển tự do mà không cần phải chà nhám.
  • Hộp mục tiêu 2x2 có nắp trượt kiểu đuôi én (dovetail). Tôi đã kèm theo ba tùy chọn nắp: tiêu chuẩn (khoảng hở 0.4mm), target_box_2x2_lid_tight.stl (khoảng hở 0.2mm) và target_box_2x2_lid_loose.stl (khoảng hở 0.6mm).

Lắp ráp

In tất cả các mảnh cần thiết cho kiểu bố trí bạn chọn, sau đó làm theo file PDF hướng dẫn lắp ráp hoặc tự sáng tạo cách sắp xếp riêng (bắt đầu từ trạng thái đã giải, sau đó chèn hộp mục tiêu 2x2 vào, rồi xáo trộn các mảnh về vị trí bắt đầu).

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstl
Số file mô hình
11
Tổng dung lượng
429,8 KB
File lớn nhất
318,8 KB
