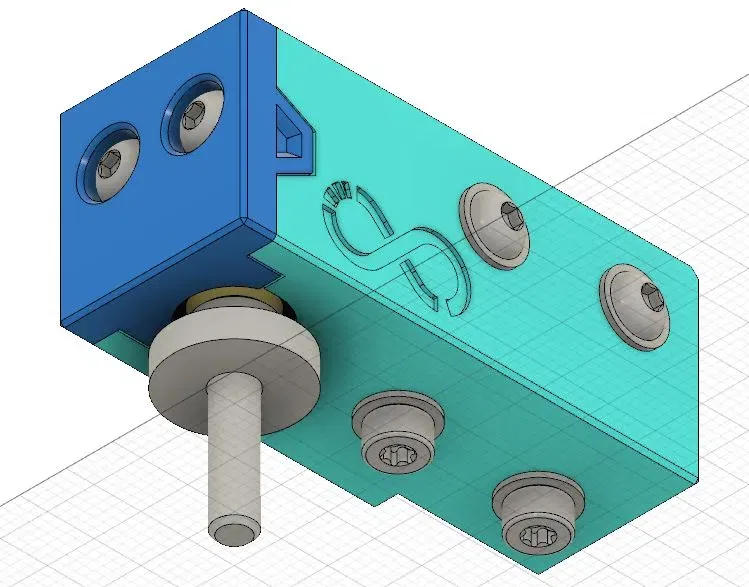

Mô hình khớp Z GE4C cho máy in 3D SnakeOil-XY

Đây là một mô hình biến thể cho SnakeOil-XY được áp dụng từ khớp Z Voron 2.4 GE5C. Tôi đã sử dụng một vòng bi cầu tự bôi trơn GE4C nhỏ hơn. Nó được làm bằng thép không gỉ với giá cả hợp lý và chuyển động mượt mà, so với một sản phẩm làm bằng nhựa IGUS.

GE4C GE5C GE6C GE8C GE10C GE12C GE15C GE15C GE17C GE20C GE25C GE30C Vòng bi cầu tự bôi trơn - AliExpress

Tôi không muốn thay đổi các khớp Z nguyên bản với cao su silicon và vít giữ M4 của SnakeOil-XY càng nhiều càng tốt, vì vậy tôi đã sử dụng các miếng đệm dày 3mm (4.1x7x3mm và CONE M4x13x3.2mm).

10pcs M4 Vòng đệm thép không gỉ không ren Vòng đệm tròn Khoảng cách Rỗng Vòng đệm Gasket Sleeve Chiều dài 2 2.5 3 4 4.5 5 6 8 10-22mm - AliExpress

304 Vòng đệm chìm bằng thép không gỉ | 304 Vòng đệm đầu đặc bằng thép không gỉ - M3 - Aliexpress

Khớp này chuyển động rất mượt mà.

https://x.com/yiu101010/status/1700365007207505985?s=20
