Giá đỡ radar (Garmin) dành cho xe đạp Cannondale Tesoro
Giải pháp lắp đặt radar Garmin cho dòng xe Cannondale Tesoro khi không thể gắn lên cọc yên do vướng túi baga. Thiết kế dành cho ống baga vuông, sử dụng ốc M6 và M3 để cố định chắc chắn. Khuyên dùng vật liệu PETG hoặc tương đương để đảm bảo độ bền.
Mô tả

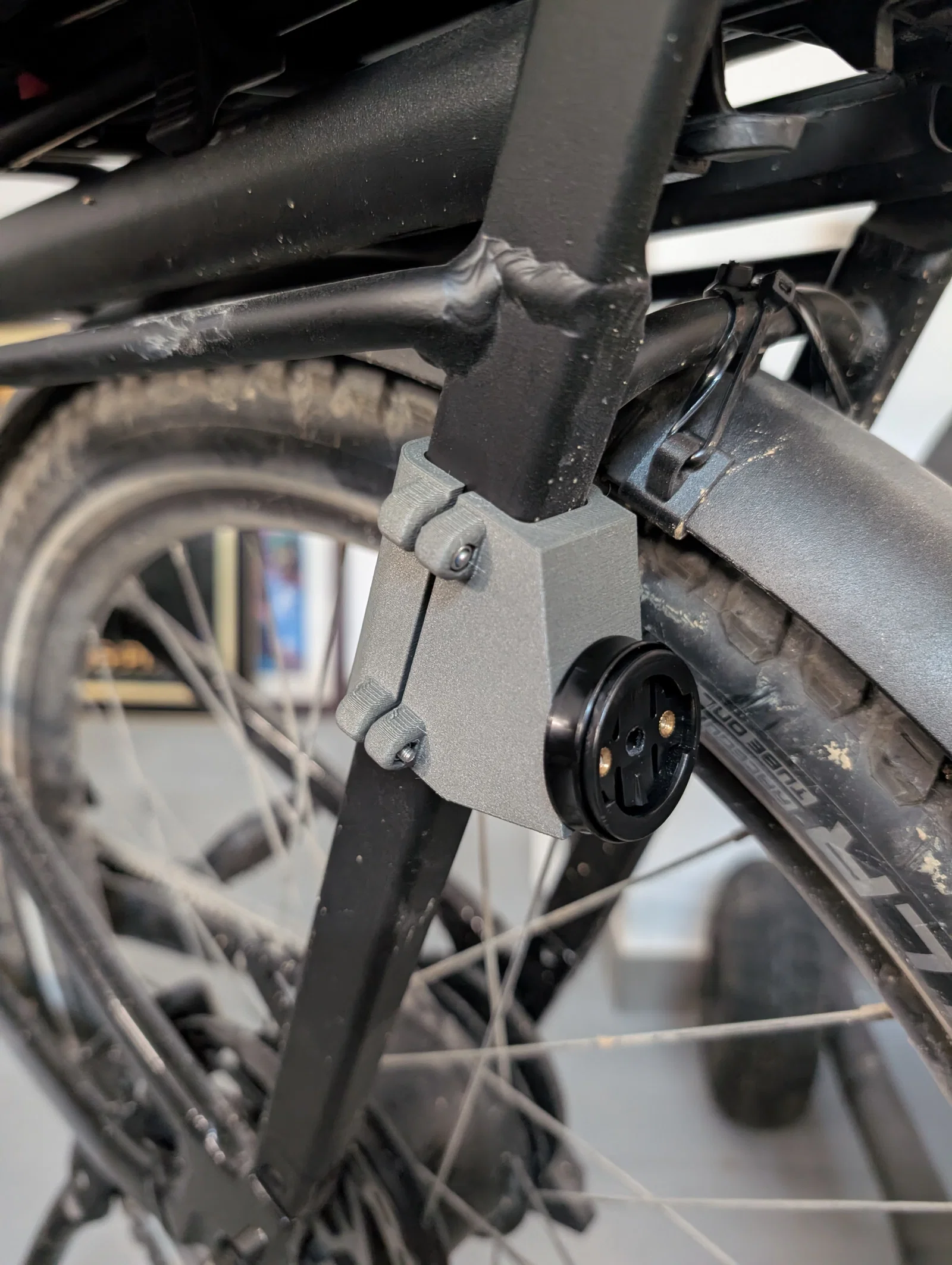

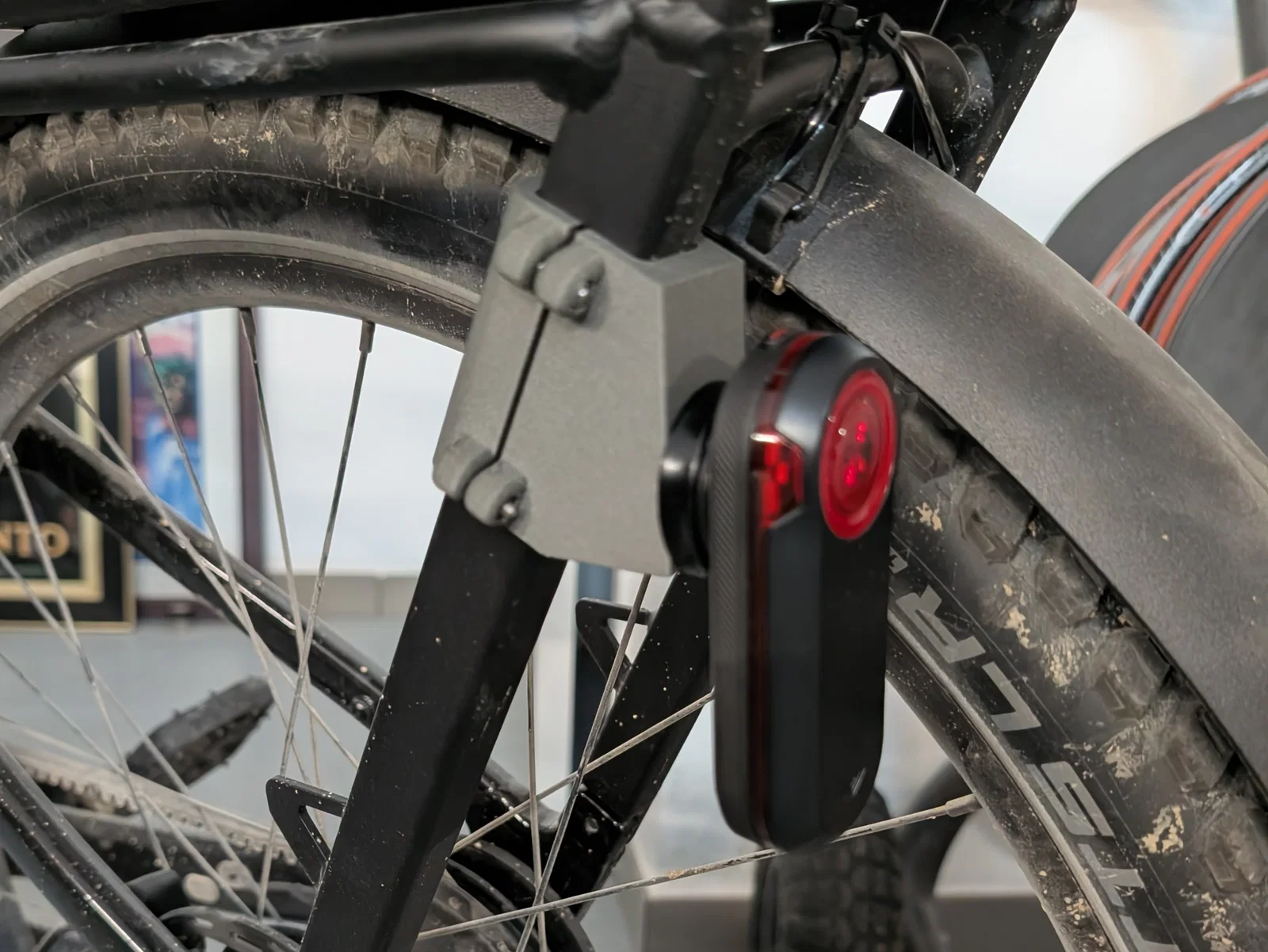

Garmin yêu cầu gắn radar vào cọc yên của xe đạp, nhưng tầm nhìn phía sau của cọc yên lại bị túi gắn baga che khuất hoàn toàn. Vị trí tối ưu nhất mà mình tìm được để gắn radar là trên ống khung của baga xe. Theo như hình ảnh từ Cannondale, tất cả các dòng Tesoro cao cấp đều dùng chung loại baga có ống hình vuông này.

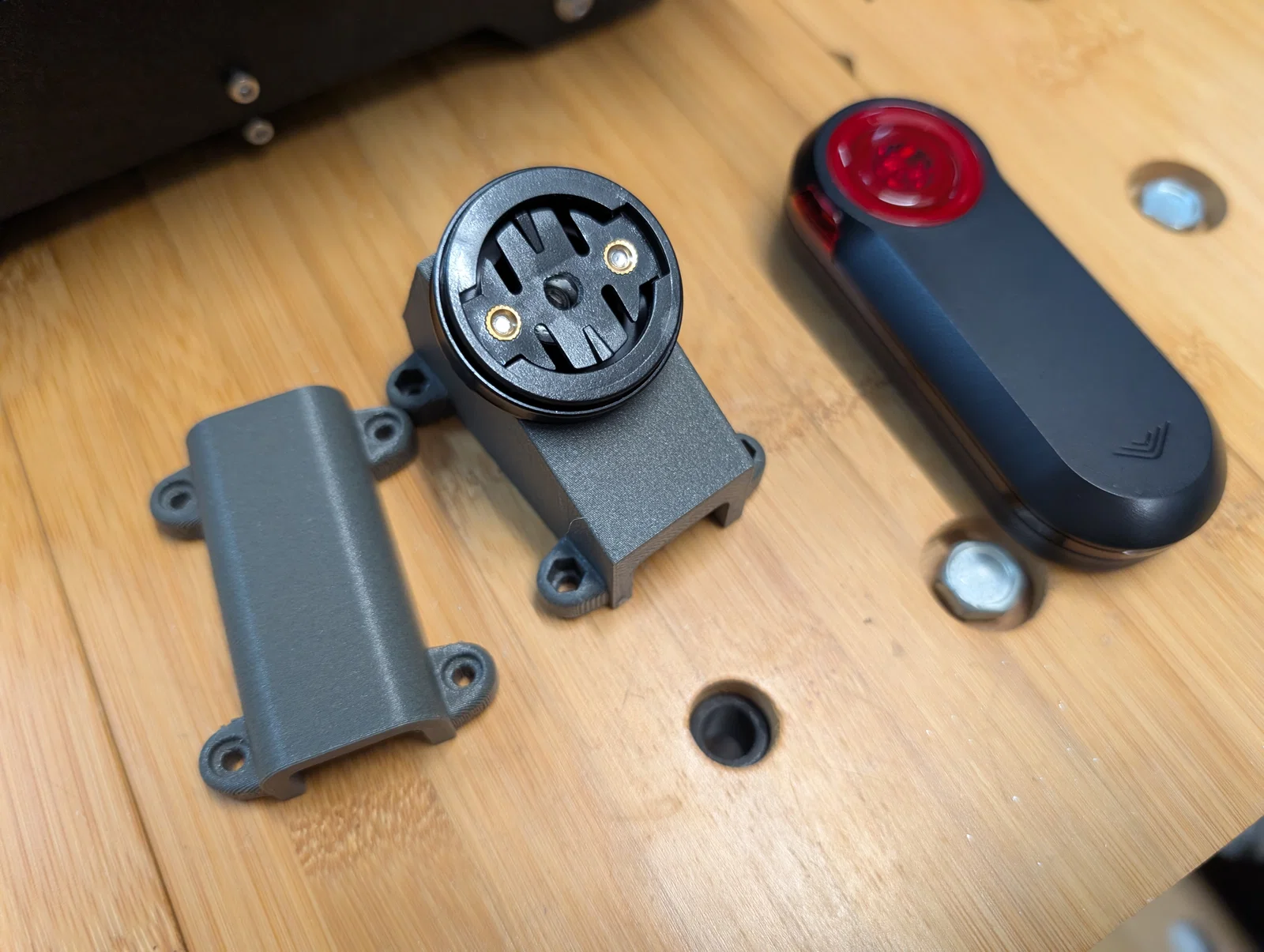

Phần adapter của Garmin cần là loại có ốc M6 xuyên qua mặt sau, cụ thể là loại mình đang dùng tại đây: https://www.amazon.es/dp/B0CDPTTDGM. Ốc M6 đi kèm với adapter khá dài, nên mình đã thay bằng loại 25mm. Bạn hãy đặt một con ốc khóa nylon M6 vào khe bên dưới để cố định adapter vào giá đỡ radar. Sử dụng 4 ốc M3-16 kèm 4 đai ốc khóa nylon M3 để ghép hai nửa của giá đỡ radar lại với nhau.
In ở hướng mặc định để đạt độ bền tối đa. Thêm một hoặc hai đường bao (perimeter) để tăng độ chắc chắn. Nhớ dùng support ở mọi vị trí. Đừng dùng infill kiểu lưới (grid). Mình đã dùng nhựa PETG-CF để in. Dù mình nghĩ không nhất thiết phải dùng sợi carbon, nhưng bạn nên tránh dùng PLA vì nó khá giòn.
