Bộ dẫn nhựa 5 lỗ
Đây là mẫu bộ dẫn nhựa (filament guide) được thiết kế để bắt vít cố định vào kệ, giúp tiết kiệm diện tích cho hệ thống in MMU3 của bạn. Sản phẩm hỗ trợ lắp đầu nối ống khí nén và ren cấy tiện lợi cho việc dẫn nhựa.
5
Lượt Xem
0
Lượt Thích
0
Lượt Tải
Cập Nhật Mar 28, 2026
Mô tả

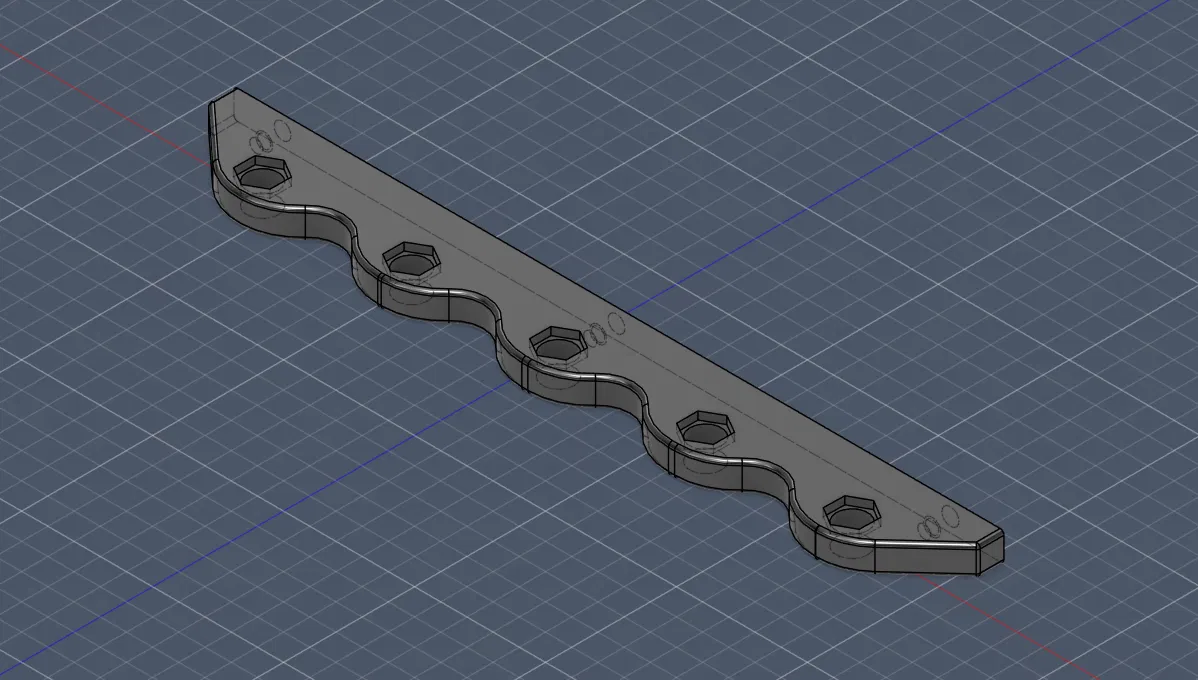

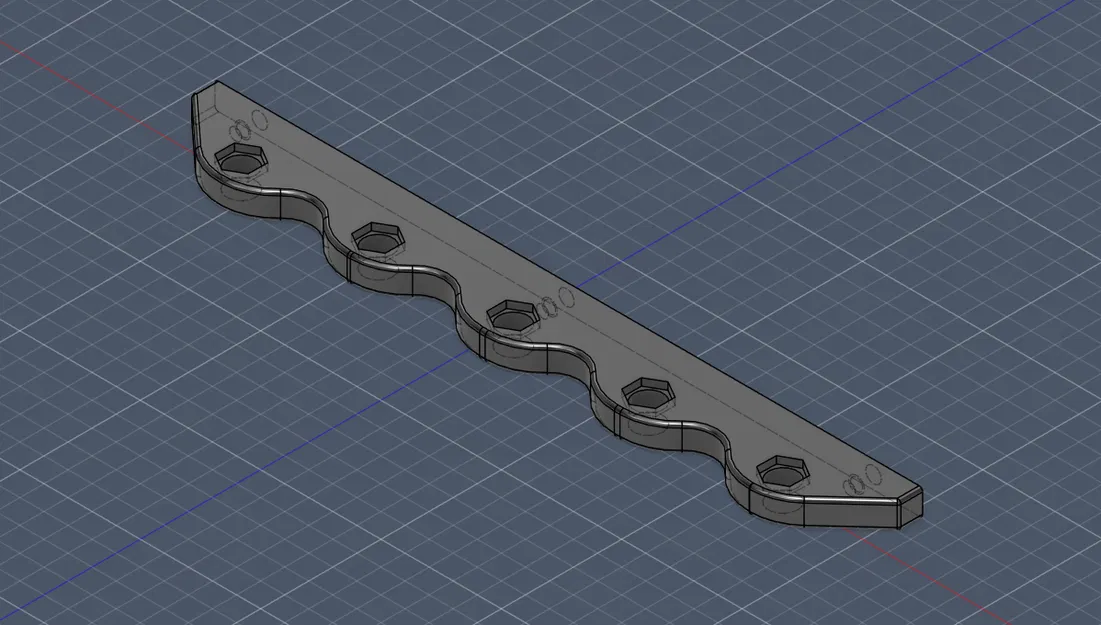

Mình tạo ra cái này để bắt vít vào mặt trước của kệ, nhằm gắn các ống dẫn nhựa cho máy in MMU3. Các lỗ xuyên qua có đường kính 12mm với hốc lục giác 14mm để lắp vừa đầu nối khí nén (push-to-connect) 4mm. Các lỗ để nhét ren cấy (threaded inserts) có đường kính 6,4mm và sâu 7mm, phần đáy mở rộng xuống 10mm với đường kính 5mm. Mình đã dùng loại ren cấy nhấn cho ốc vít 10-24 có đường kính ngoài (OD) là 6,9mm tại phần khía nhám.
