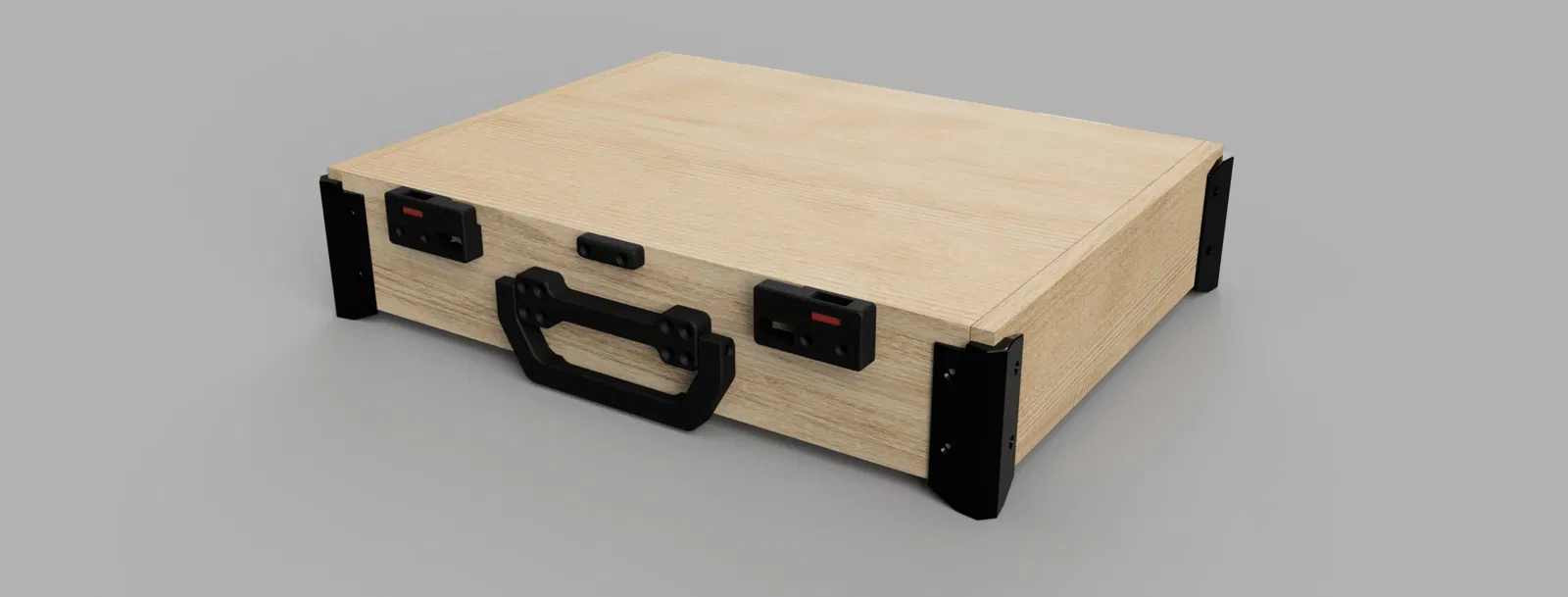

Hộp phân loại gỗ tương thích với Sortimo T-BOXX

Lắp ráp

Kiểm tra hướng dẫn lắp ráp pdf để xem hình minh họa.

Vật liệu

• Mảnh gỗ dày 12mm (mm)
  • Mặt trên (418x338)
  • Mặt dưới (443x338)
  • 2x Mặt bên (338x75)
  • 2x Mặt trước/Sau (419x63)
• Chèn (để căn chỉnh hộp chèn)
  • có thể được cắt bằng laser từ vật liệu 2mm hoặc in
• Tay cầm (in)
  • +2x vít countersunk M5x45
• Tab (in)
• Thanh trượt khóa (in)
  • 1x bên trái
  • 1x bên phải
• Bảo vệ góc (in)
  • 2x bình thường
  • 2x gương
• Bản lề
  • khuyến nghị rộng 25mm
  • bản lề piano cũng được chấp nhận
• Vít countersunk 3mm
  • 30mm
  • 20mm
  • 12mm

Lưu ý: Phiên bản 9mm (cho vật liệu tấm 9mm) không được thử nghiệm và cần các tấm có kích thước khác:

• Mặt trên (418x332)
• Mặt dưới (437x332)
• 2x Mặt bên (332x72)
• 2x Mặt trước/Sau (419x63)

Việc lắp ráp nên giống nhau, nhưng hãy kiểm tra chiều dài vít, nếu không chúng có thể xuyên qua vật liệu.
