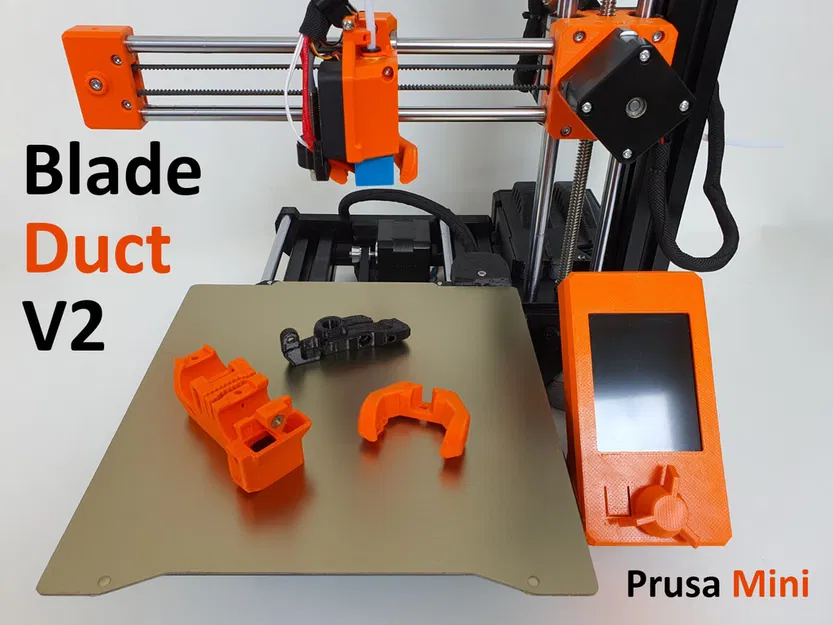

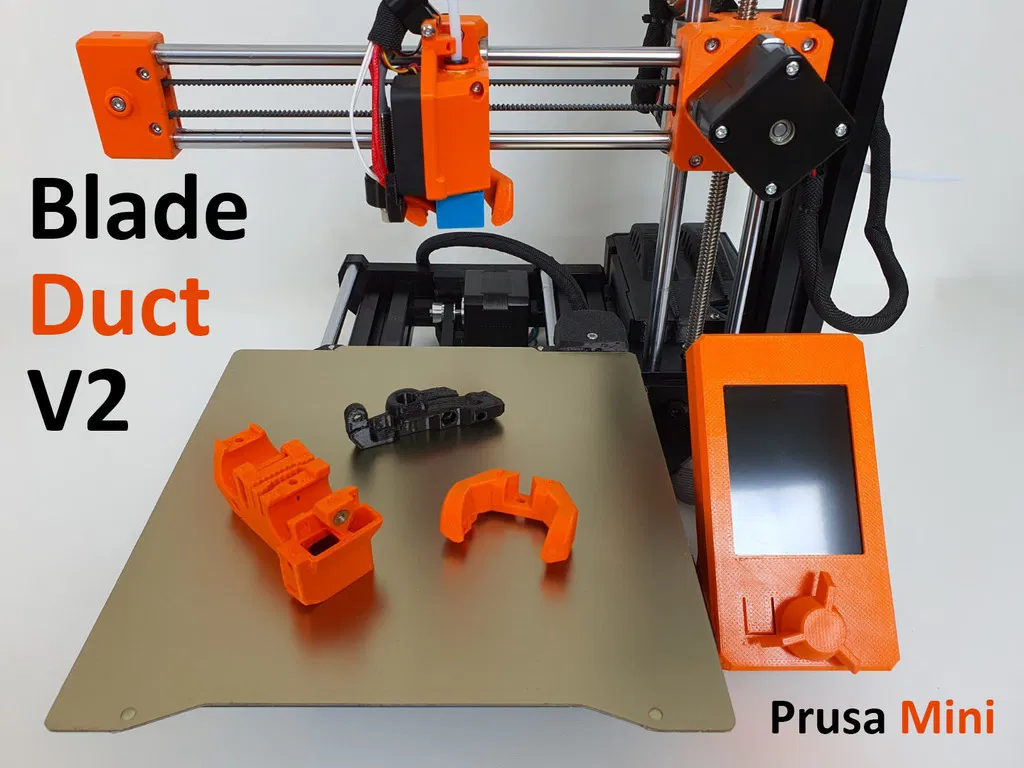

Bộ Ống Dẫn Gió Làm Mát Tháo Rời V2 Cho Prusa Mini

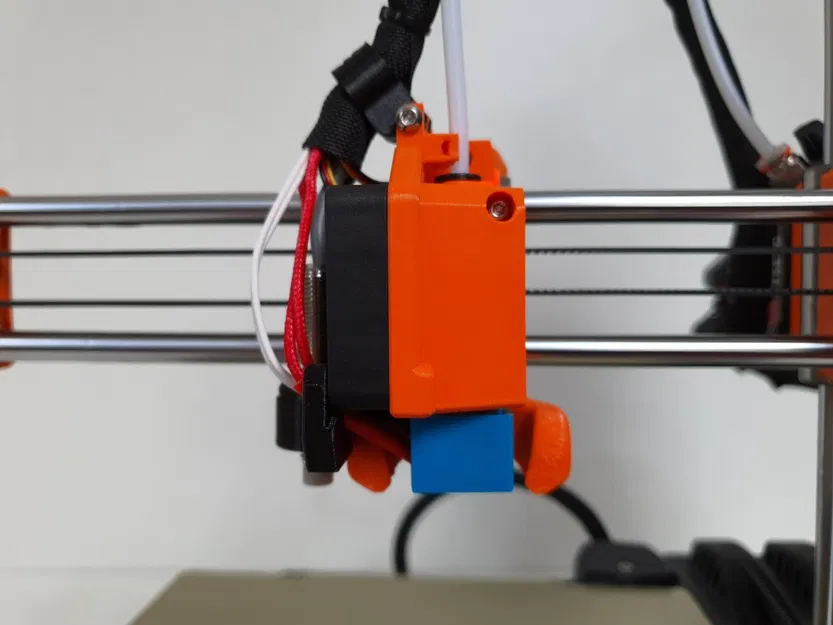

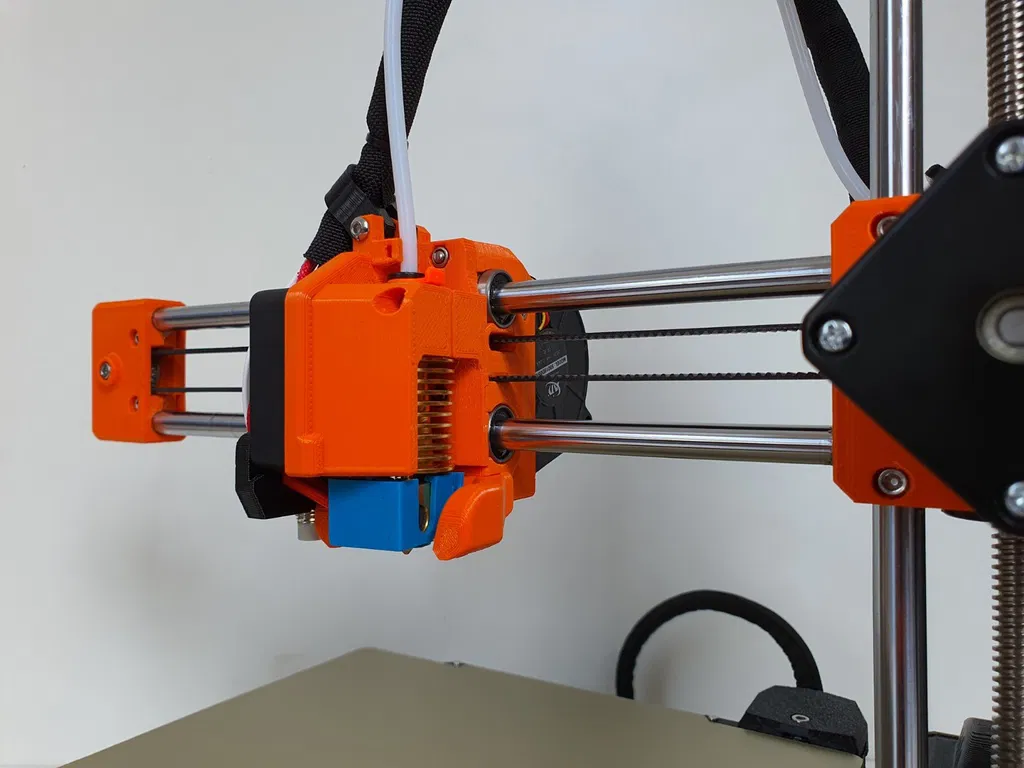

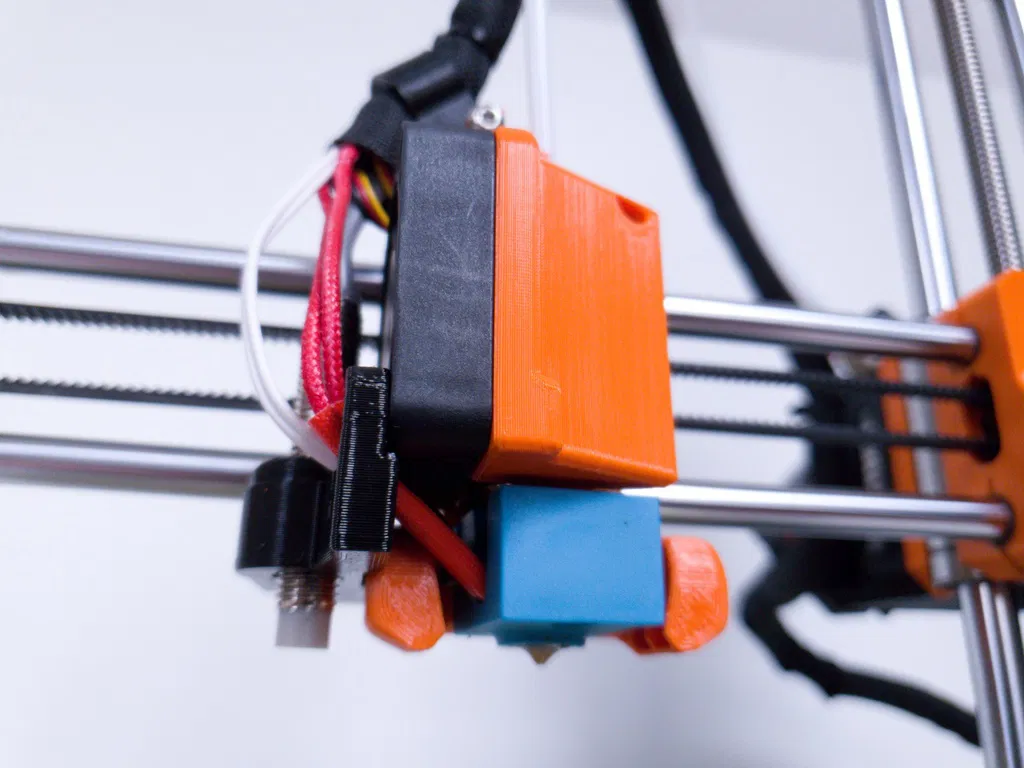

Đây là bộ phận X Carriage Mount và ống dẫn gió (fan duct) được thiết kế lại cho Prusa Mini và các dòng máy clone. Mình xin lỗi trước nếu trên Thingiverse đã có thiết kế tương tự mà mình chưa thấy.

Theo ý kiến cá nhân (IMHO), thiết kế này cải thiện khả năng làm mát vật thể của Hot End bằng cách thổi gió tập trung và cân đối vào hai bên đầu phun (nozzle), thay vì kiểu thiết kế mặc định chỉ thổi gió ra phía sau, đôi khi còn làm nguội cả block gia nhiệt thay vì làm mát vật thể.

Thiết kế Mk1 làm mát khá tốt nhưng luồng gió không tập trung ngay dưới nozzle. Sau hơn 30 bản thử nghiệm và mô phỏng CFD, phiên bản này mang lại khả năng làm mát tập trung hơn mà không cản trở luồng khí. Hiện mình đang in 3D Benchy với tốc độ quạt chỉ 60% mà khả năng làm mát vẫn rất ổn.

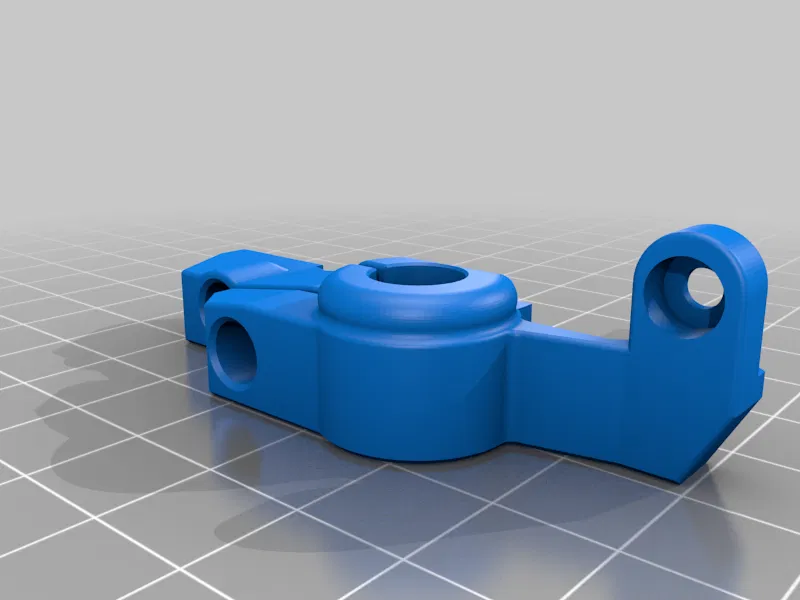

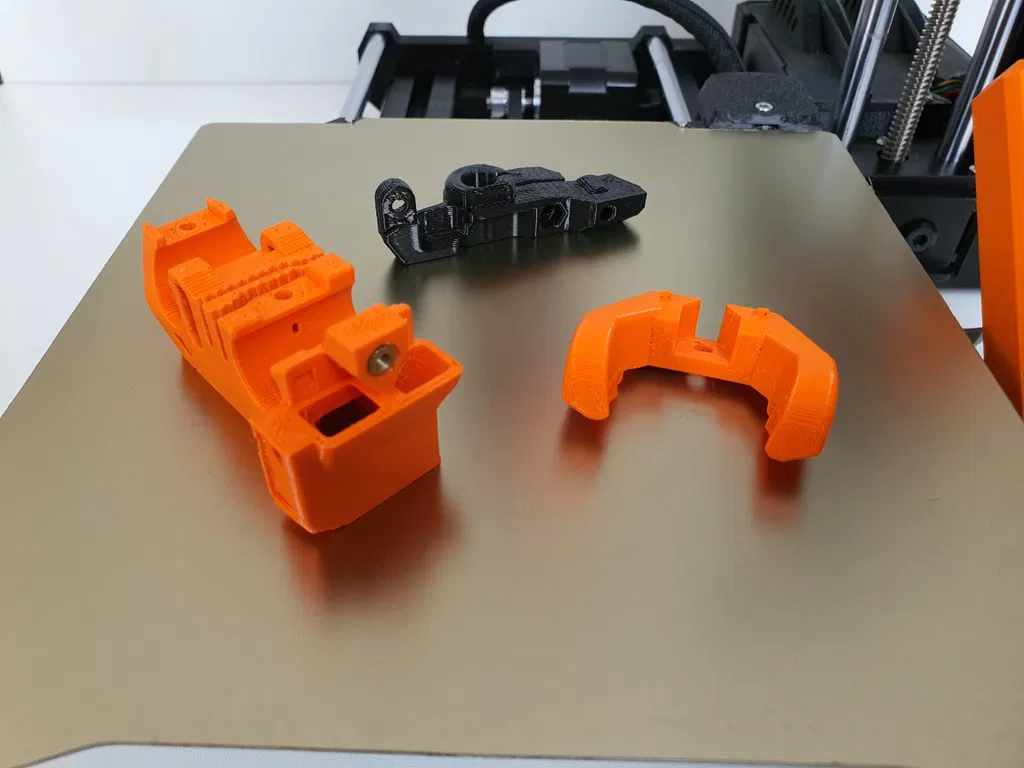

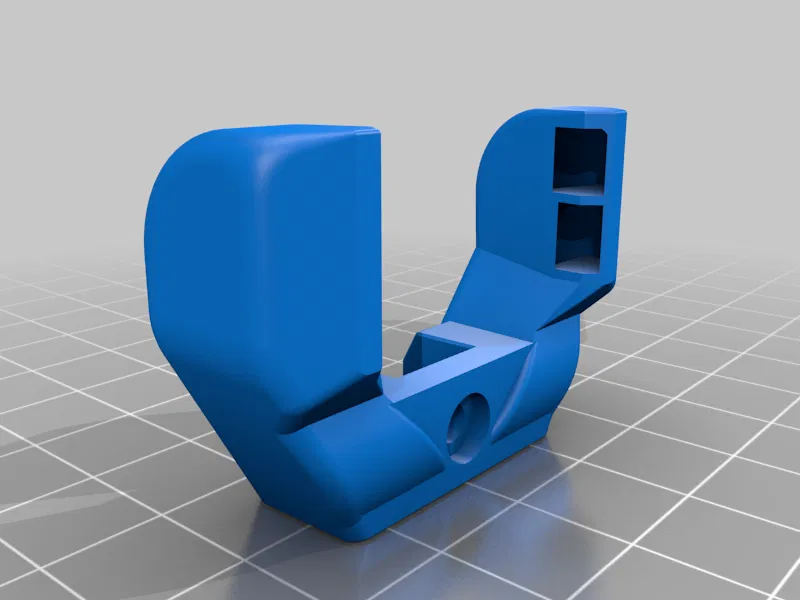

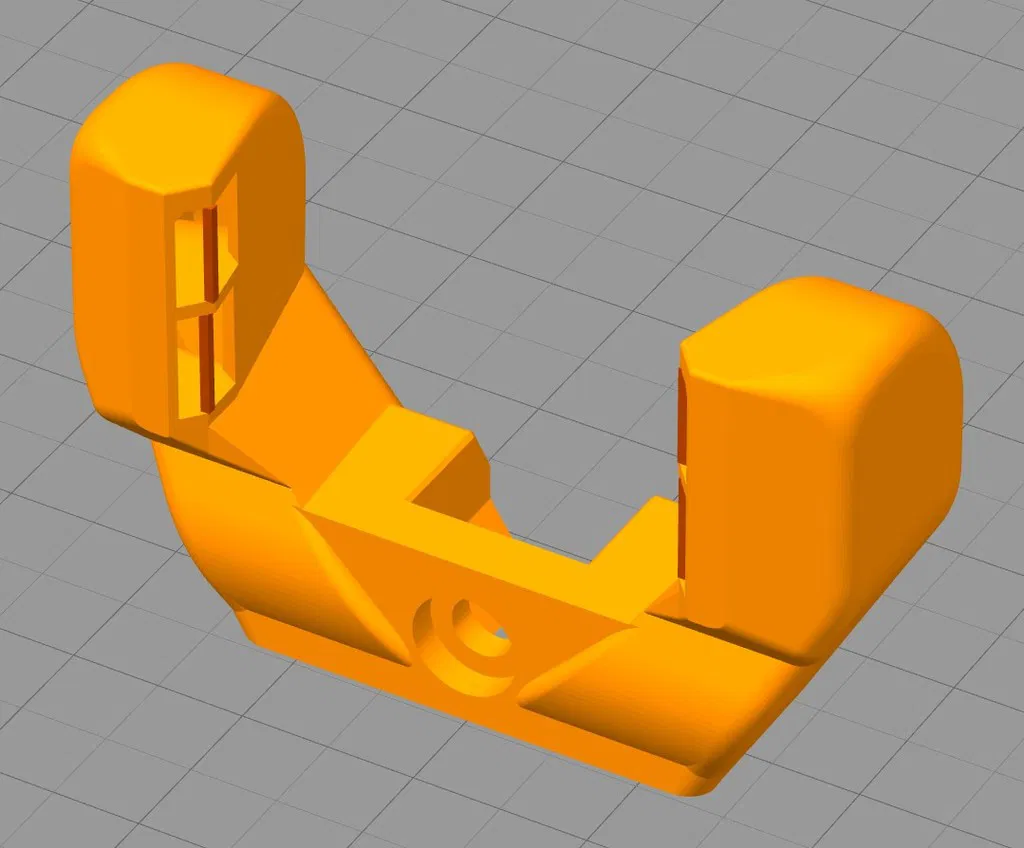

Thiết kế bao gồm phần Blade Duct có thể tháo rời để giúp việc thay thế và bảo trì nozzle dễ dàng hơn. Cụm này sử dụng M3 thermal insert và ốc lục giác M3 x 8mm. Để đạt được thiết kế này, mình cũng đã phải chỉnh sửa lại Pinda Mount Bracket để tránh vướng vào ống dẫn gió bên trái.

PHIÊN BẢN NÀY KHÔNG TƯƠNG THÍCH VỚI V1 VÀ TẤT CẢ CÁC BỘ PHẬN CẦN PHẢI IN LẠI.

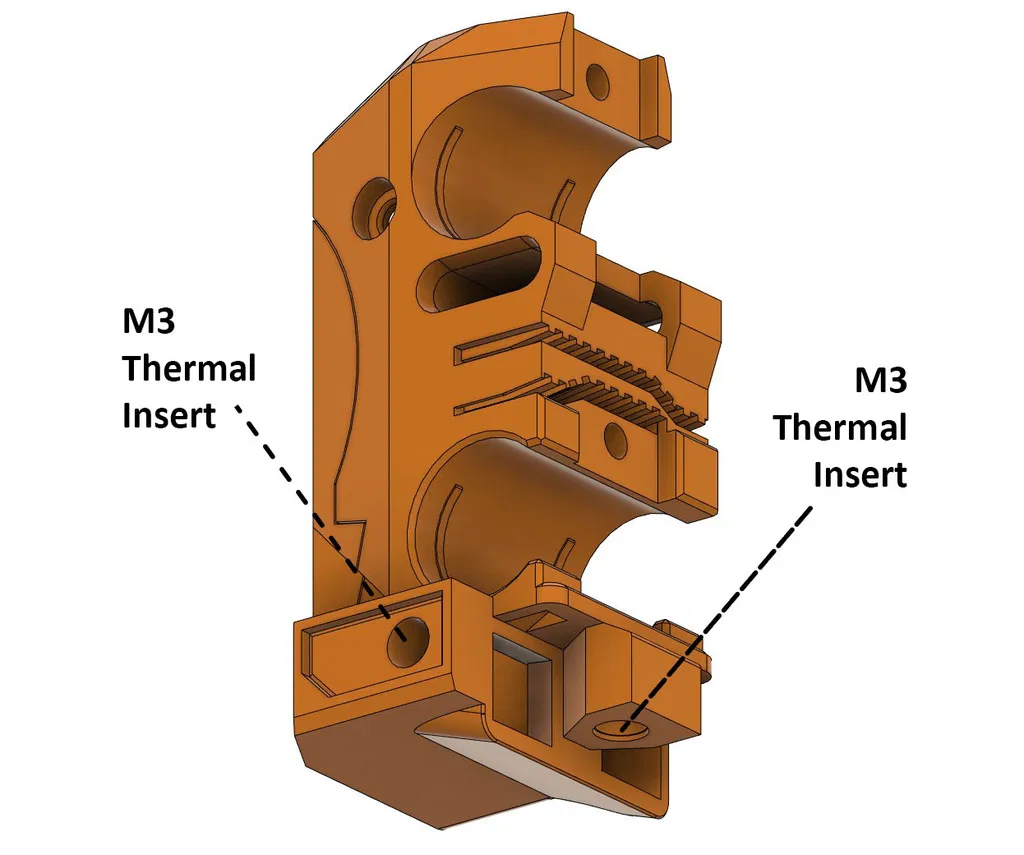

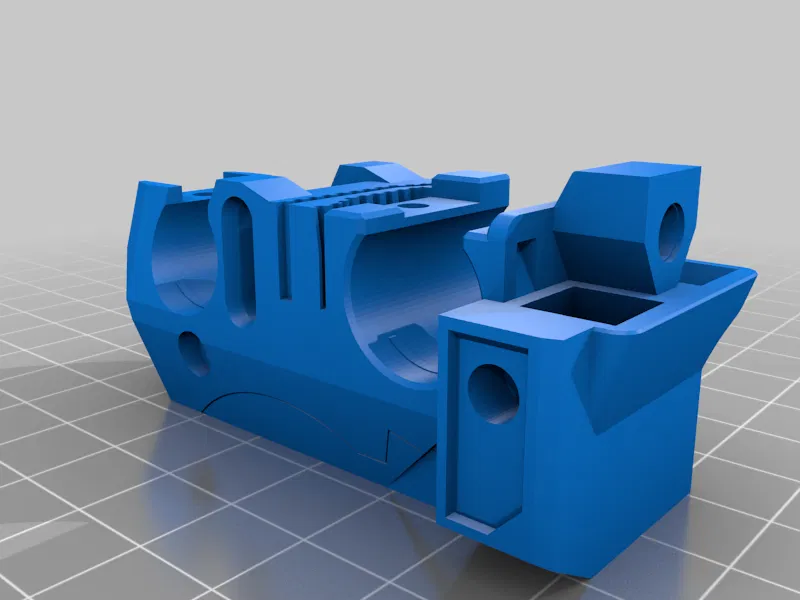

Ở phần Duct Base Mount, mình đã thay thế hốc chứa đai ốc vuông phía sau của Pinda Mount bằng M3 thermal insert, vì khe cũ làm chi tiết yếu và hay bị nứt.

Trong quá trình thử nghiệm, các bộ phận khớp với nhau rất khít và không bị rò rỉ khí. Nếu in xong mà bị hở, bạn có thể bôi một ít Vaseline hoặc chất tương tự lên các bề mặt kết nối để khắc phục.

Mình mới chỉ thử nghiệm trên biến thể dùng V6 của mình, nhưng không thấy lý do gì mà nó không dùng được cho bộ hot end mặc định. Vì vậy, phiên bản này chưa được test trên tản nhiệt và nozzle stock.

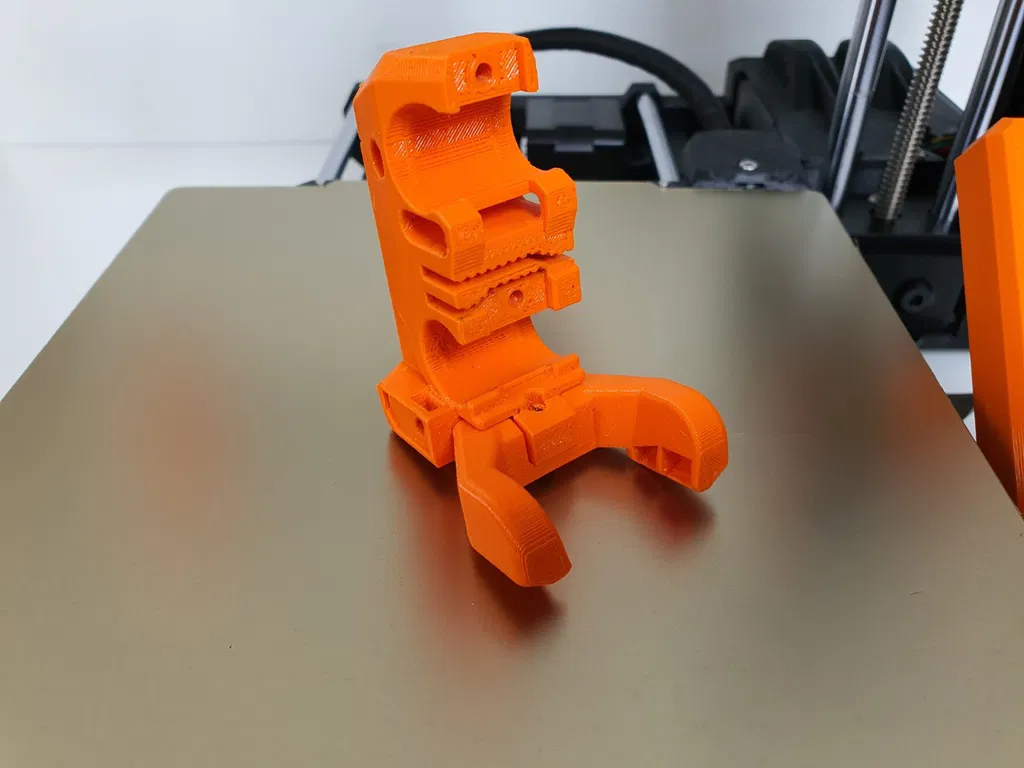

Các bộ phận không cần support nếu in đúng hướng, ngoại trừ phần Blade duct cần một chút support tùy chỉnh ở các khe dẫn gió quanh cánh tản nhiệt trung tâm. Có một số bề mặt hơi khó in do góc nghiêng, nhưng đây là đặc điểm sẵn có của các linh kiện gốc từ Prusa chứ không phải do thiết kế của mình.

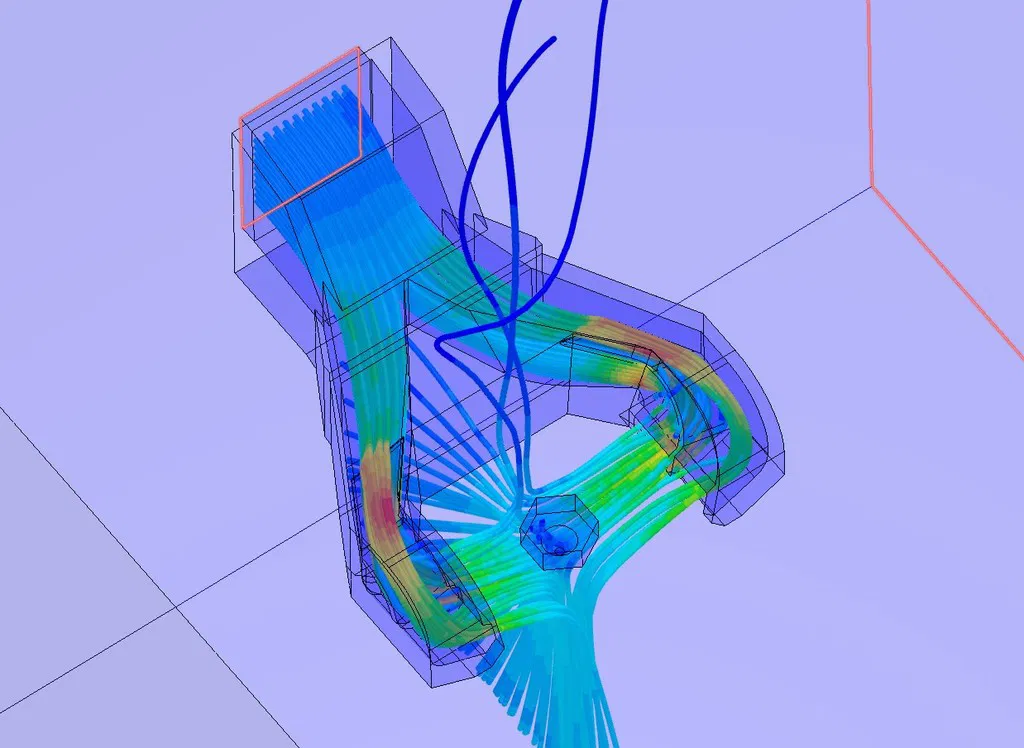

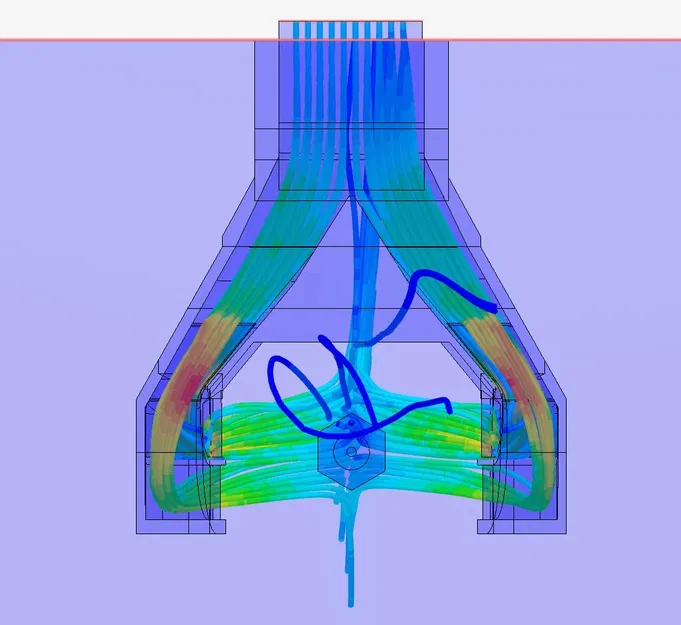

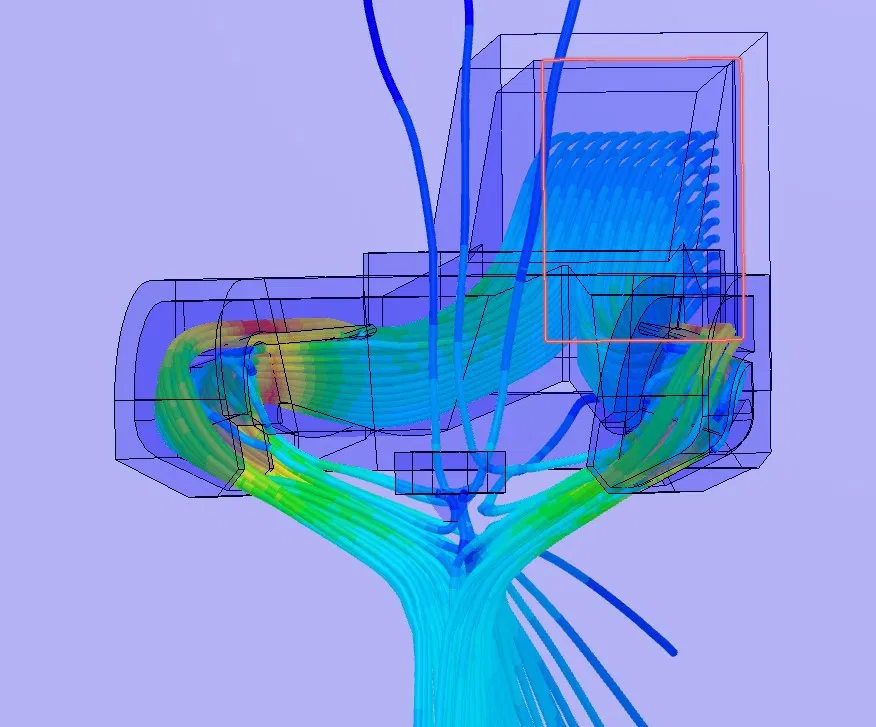

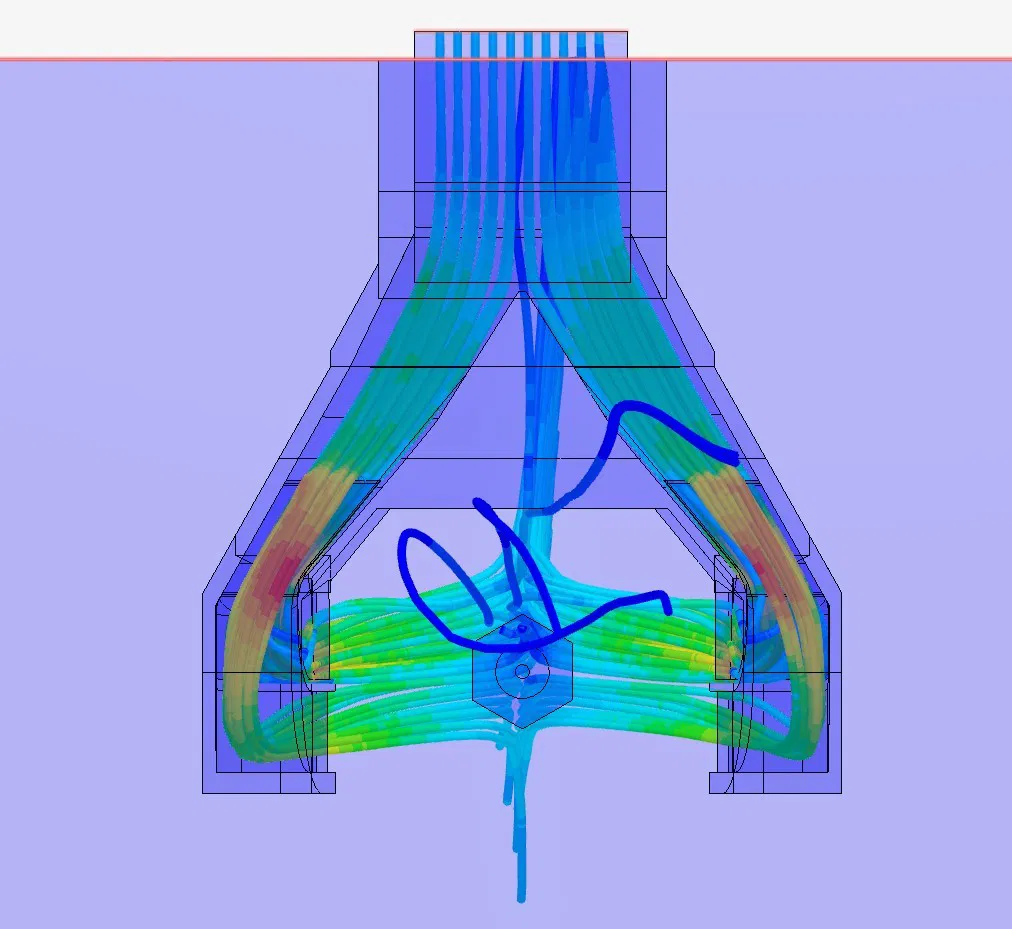

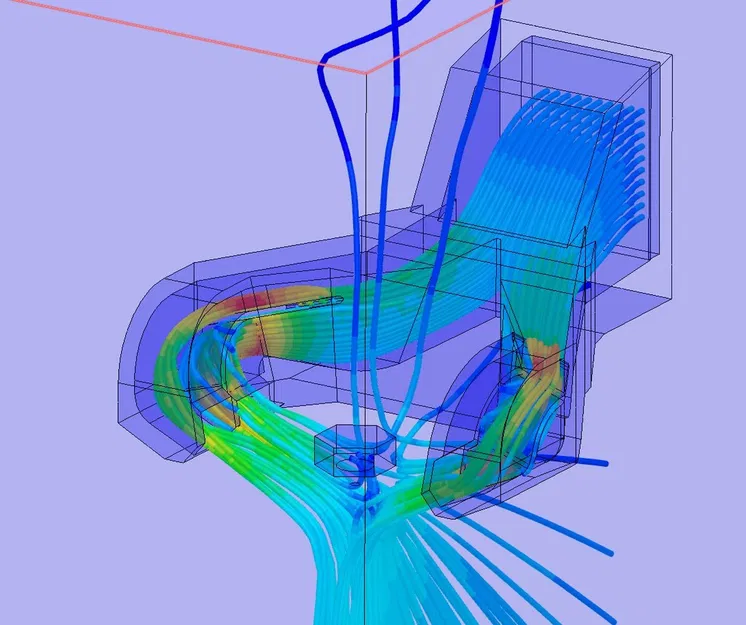

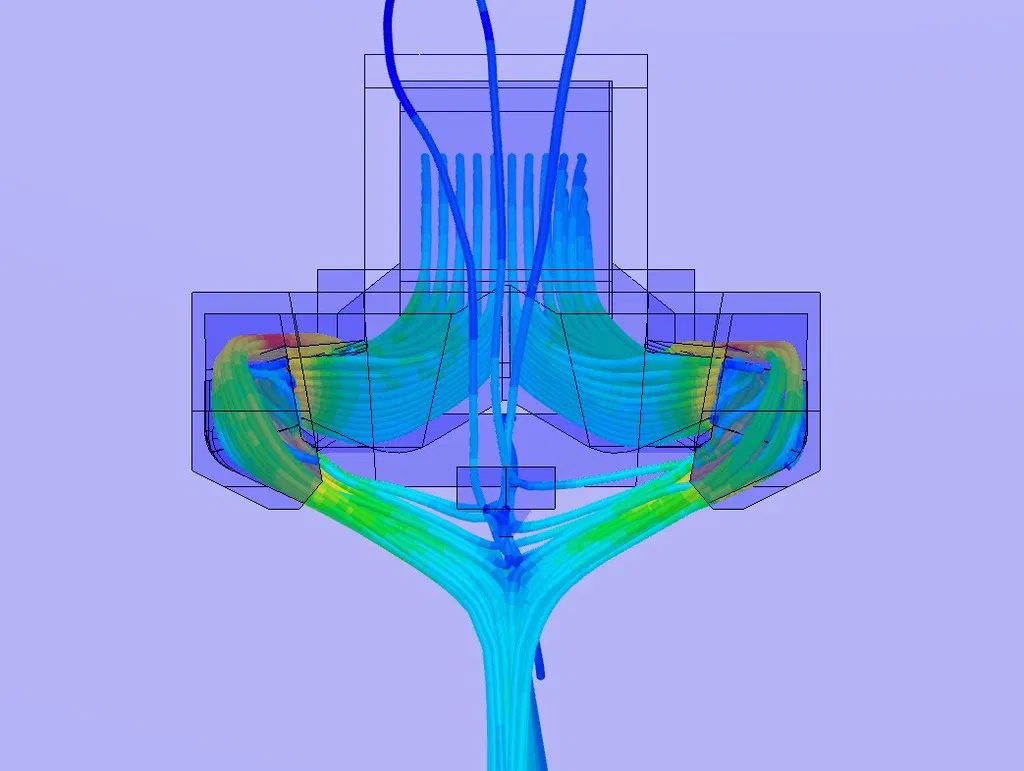

Kết quả in thử nghiệm cho thấy sự cải thiện rõ rệt. Cả thử nghiệm bằng tia nước và mô phỏng 32 Sim Scale CFD đều cho thấy luồng khí thổi đúng vào vị trí ngay dưới tâm của nozzle. Đây là dấu hiệu cho thấy khả năng làm mát vật thể tốt, tránh làm mát nhầm vào nozzle hoặc heater block.

Thử nghiệm sau đây nhằm xác nhận bằng hình ảnh luồng gió của quạt thổi ngay dưới nozzle để minh chứng cho các kết quả mô phỏng CFD.

Link video test bằng nước của bản V2: https://youtu.be/plF7qLFFh5Q

Link loại M3 Thread Insert mình dùng (Amazon UK): https://www.amazon.co.uk/gp/product/B07LBR79VH/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Link bản remix của Pleomin cho heat break Bondtech: https://www.thingiverse.com/thing:4947021/comments#comment-5704246

Cài đặt in ấn

Máy in: HEVO

Rafts: Không

Supports: Có

Độ phân giải: 200

Infill: 30%

Nhựa in: Amaxon Basics PETG (Màu Cam/Đen)
