SideKick Direct Drive - Biến thể Motor 25mm DC 12V 1000RPM

Giới thiệu

Mình cực kỳ thích bộ nạp sợi nhựa SideKick do @MrFlippant thiết kế. Tuy nhiên, dù đã cố gắng hết sức để tìm mua đúng loại motor giảm tốc DC 12V 1000RPM như trong hướng dẫn lắp ráp cho bản direct drive, mình vẫn không thể tìm được. Sau khi tìm kiếm thêm, mình đã phát hiện ra một lựa chọn thay thế tuyệt vời cho loại motor DC 12V 1000RPM này, nó mạnh mẽ hơn và dễ tìm mua hơn rất nhiều. Vì motor có kích thước lớn hơn nên mình đã thực hiện bản remix này cho SideKick direct drive. Rất cảm ơn MrFlippant không chỉ vì bản thiết kế mà còn vì đã chia sẻ file .step, giúp việc tạo ra bản remix này trở nên dễ dàng hơn nhiều.

Motor

Loại motor mình chọn thường được mô tả là "GA25YN370" hoặc "25GA-370". Motor này có đường kính (25mm) và chiều dài lớn hơn đáng kể so với thiết kế SideKick gốc. Và vì đây không phải là loại motor hình hộp nên không thể gắn trực tiếp vào thân SideKick để cố định được. Thay vào đó, nó cần được lắp bằng 2 ốc vít.

Motor này có đủ lực kéo để nạp cùng lúc 2 sợi nhựa nếu cần. Thậm chí có lẽ là 3 sợi, nhưng Prusa XL của mình chỉ là máy 2 đầu in nên rất khó để thử nghiệm chính xác mà không có ống dẫn nhựa bowden thứ 3 được uốn cong theo hình dạng phù hợp để mô phỏng lực cản.

Đường dẫn mua hàng Amazon Đức mình đã dùng: https://www.amazon.de/dp/B07ZKKN226 (12V 1000RPM) Một đường dẫn Amazon Mỹ từ cùng nhà cung cấp: https://www.amazon.com/dp/B07ZKK2F26 Một đường dẫn Amazon Mỹ khác: https://www.amazon.com/dp/B0FDRVY3N2 (12V 1000RPM)

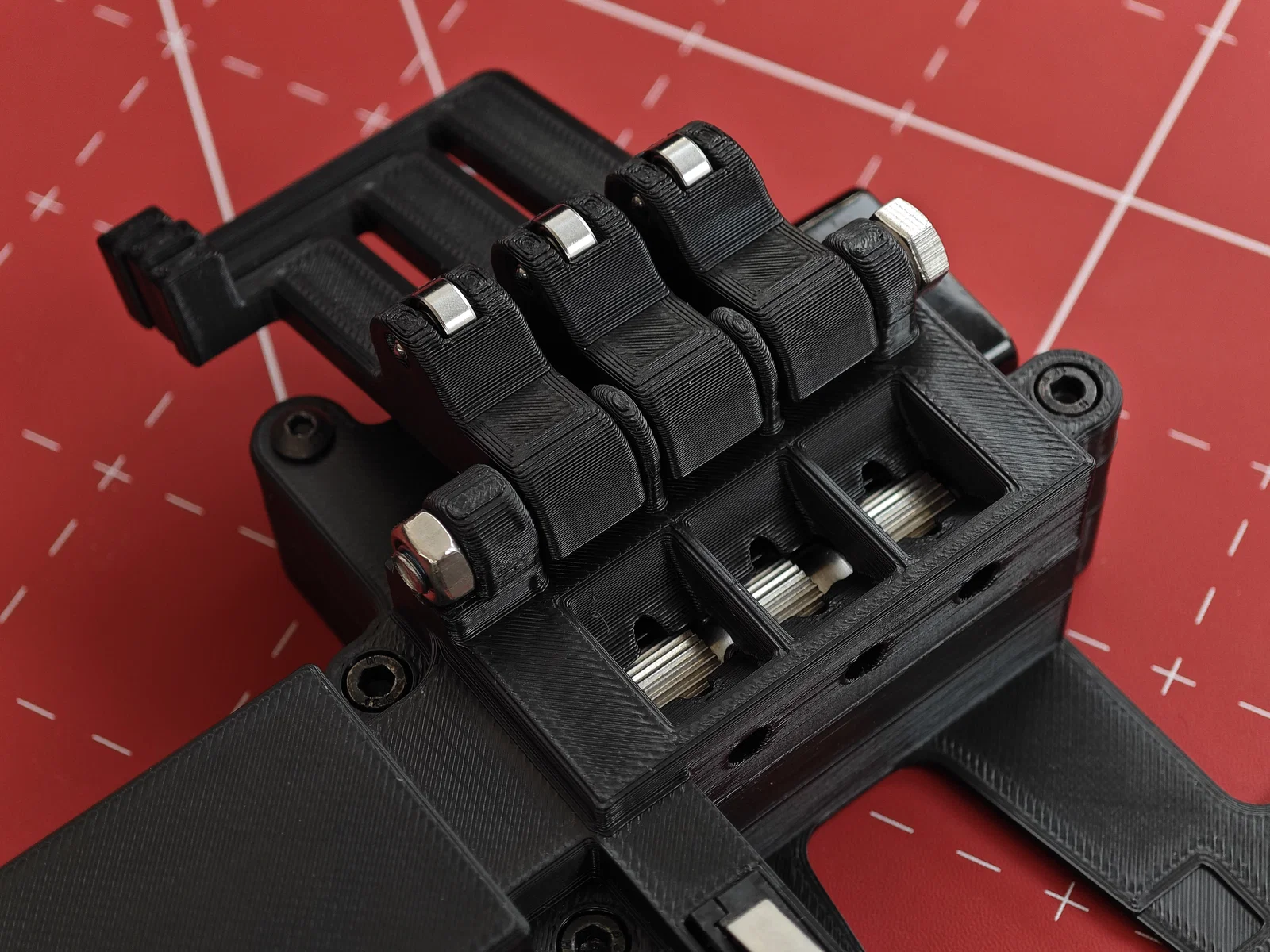

Bản remix của mình

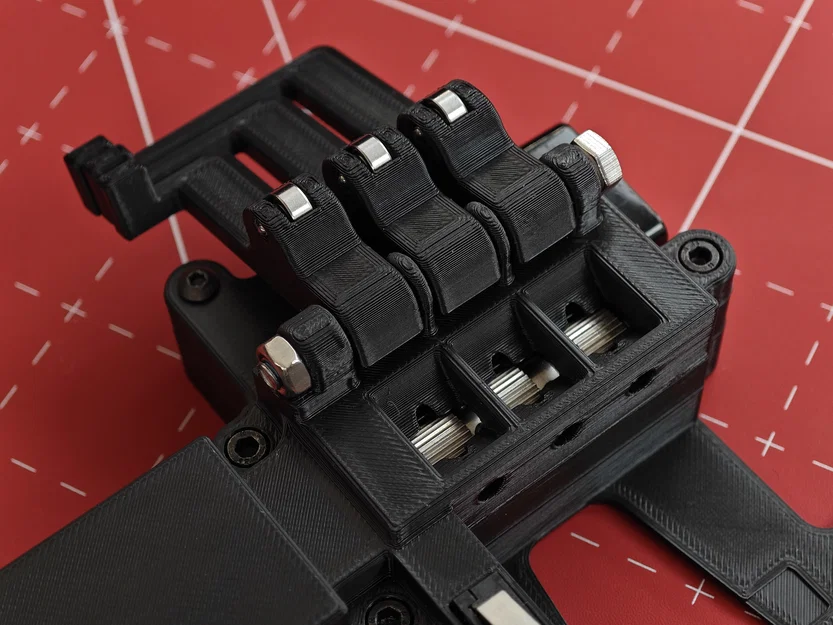

Hình ảnh và video dưới đây giải thích chính xác những gì bản remix này hướng tới.

Đây là ảnh chụp màn hình cho thấy sự khác biệt về kích thước giữa SideKick direct drive gốc (bên phải) và bản remix của mình cho motor 25mm (bên trái).

Hướng dẫn & Danh sách linh kiện

Phần lớn bạn có thể chỉ cần làm theo hướng dẫn và danh sách linh kiện của MrFlippant cho bản SideKick direct drive gốc. Bản remix của mình chỉ thay thế các bộ phận thân chính của SideKick để chứa motor lớn hơn. Các cánh gạt (paddles) & miếng đệm (spacers) vẫn giữ nguyên và do đó bạn nên tải xuống từ danh sách thiết kế gốc (bao gồm cả jig cắt PTFE). Mình không làm thêm "kẹp giữ dây" cho bản remix này vì thấy việc giữ dây cố định trong quá trình lắp đặt khá dễ dàng mà không cần dùng đến nó.

Những thứ bổ sung duy nhất bạn cần mua cho bản remix này là: 1x Motor DC 12V 1000RPM đường kính 25mm (Amazon Đức, Amazon Mỹ, Amazon Mỹ) - thay thế cho motor gốc 2x Ốc M3x6 hoặc M3x8 (đầu bằng) - để gắn motor 1x Khớp nối trục 4mm sang 5mm (dài 20mm, đường kính 9mm Amazon Đức, Amazon Mỹ) - thay thế cho khớp nối trục 3mm sang 5mm

Bạn có thể in tất cả các bộ phận mà không cần hỗ trợ (supports). Bạn có thể in mọi thứ bằng nhựa PLA hoặc PETG như mình đã làm.

Trong các bức ảnh sản phẩm hoàn thiện của mình, bạn không thấy chữ "Sidekick" in trên thân máy vì mình thích kiểu tối giản. Tuy nhiên, mình đã bao gồm chữ Sidekick trong các file in. Nếu bạn muốn in mà không có chữ giống mình, chỉ cần nhấp chuột phải vào model thân máy ở phía trên trong phần mềm Slicer và chọn Split > to Parts. Sau đó xóa các phần chữ được liệt kê ở bên phải. Bạn có thể sử dụng phương pháp tương tự để gán màu khác cho phần chữ thay vì xóa nó - nếu bạn muốn in có chữ và với màu sắc khác biệt.

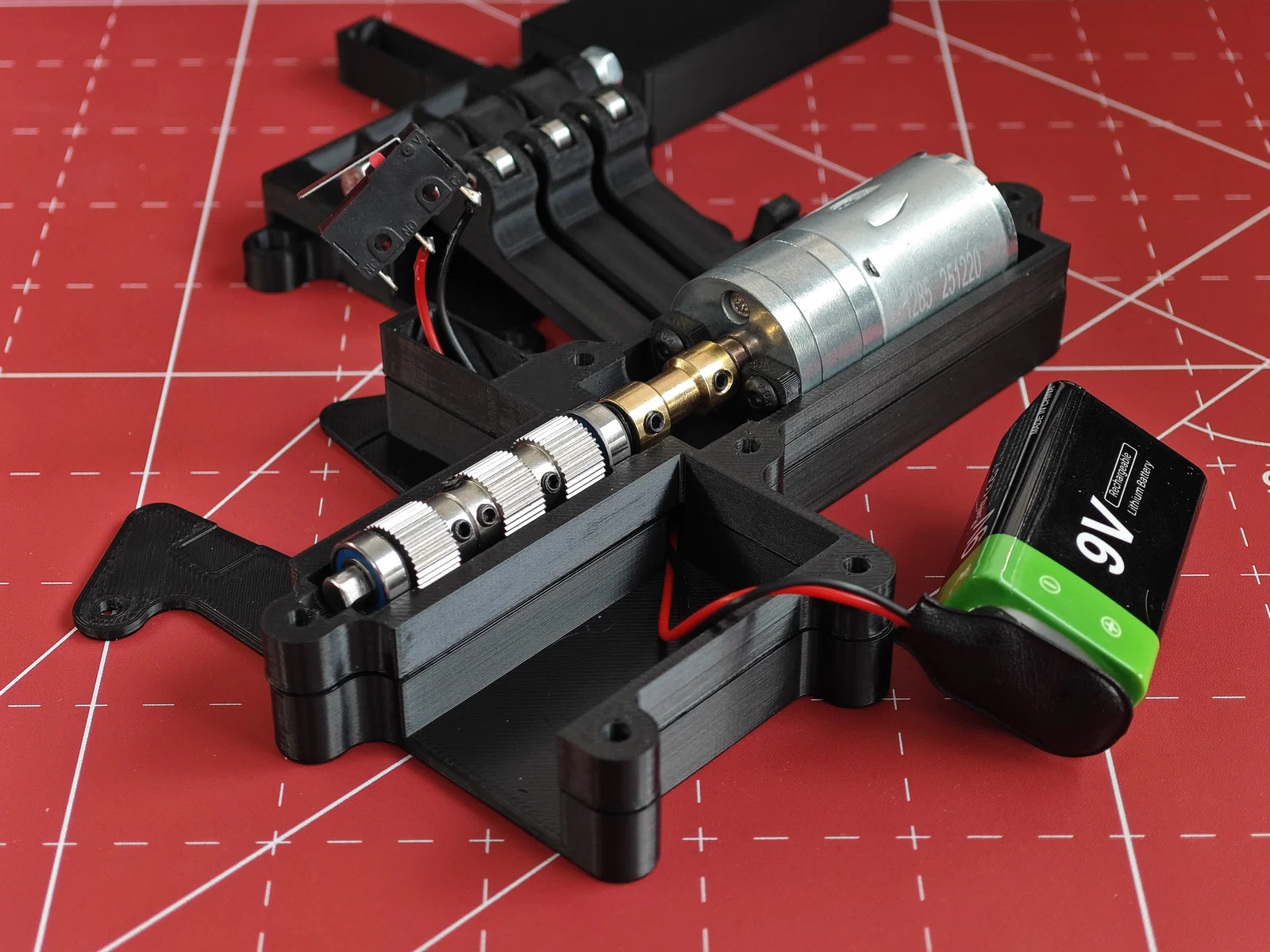

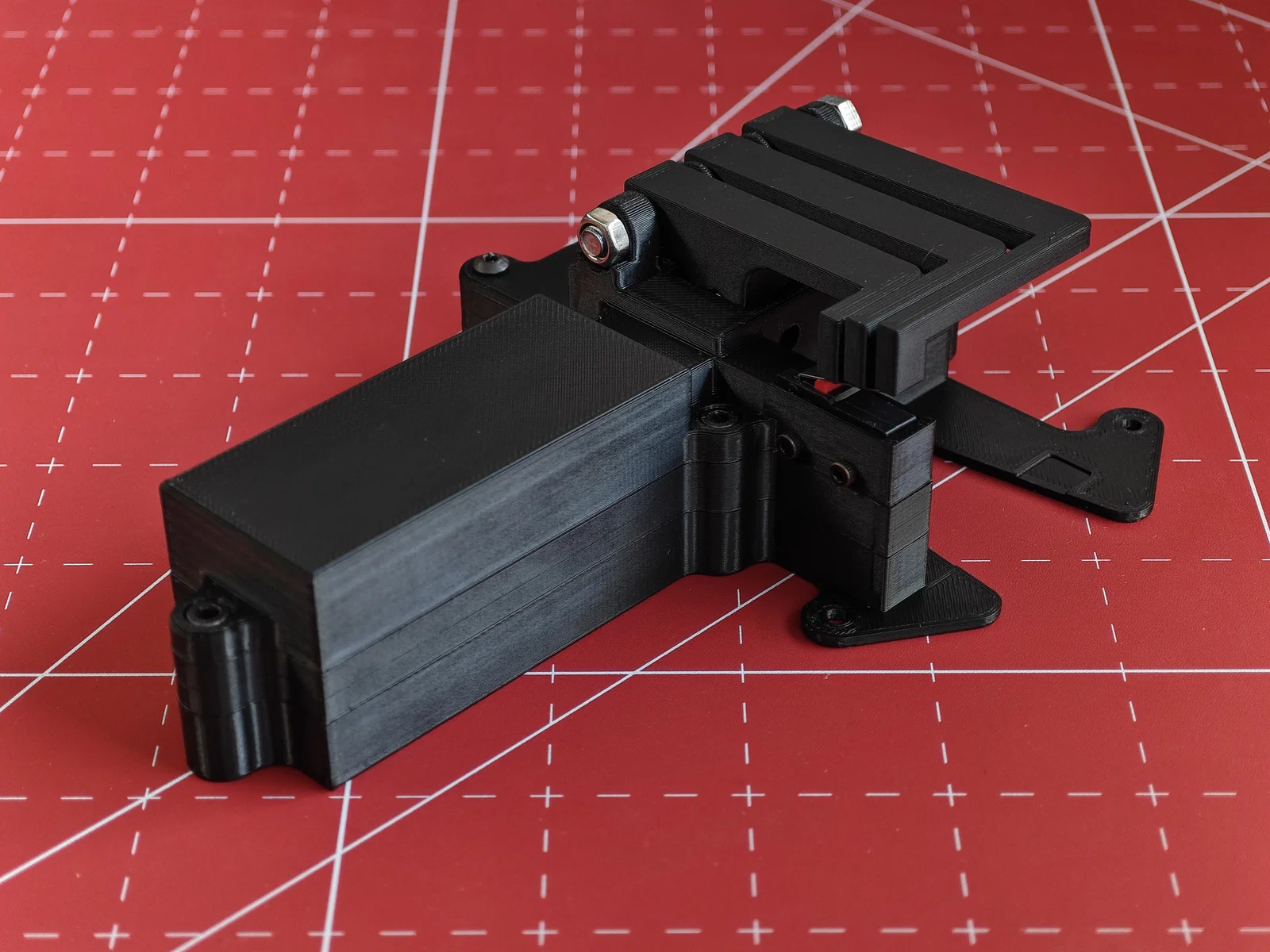

Tại đây bạn có thể thấy hai ốc vít giữ motor. Mối lo ngại duy nhất của mình là phần nhựa in nhỏ giữ ốc vít này có khả năng bị gãy do lực xoắn... nên mình đã cân nhắc gia cố thêm theo hai cách nữa nếu nó bị hỏng. Nhưng mình đã có thể nạp ngay cả 2 sợi nhựa cùng lúc mà không gặp vấn đề gì, vì vậy có vẻ như thiết kế này sẽ giữ ổn định.

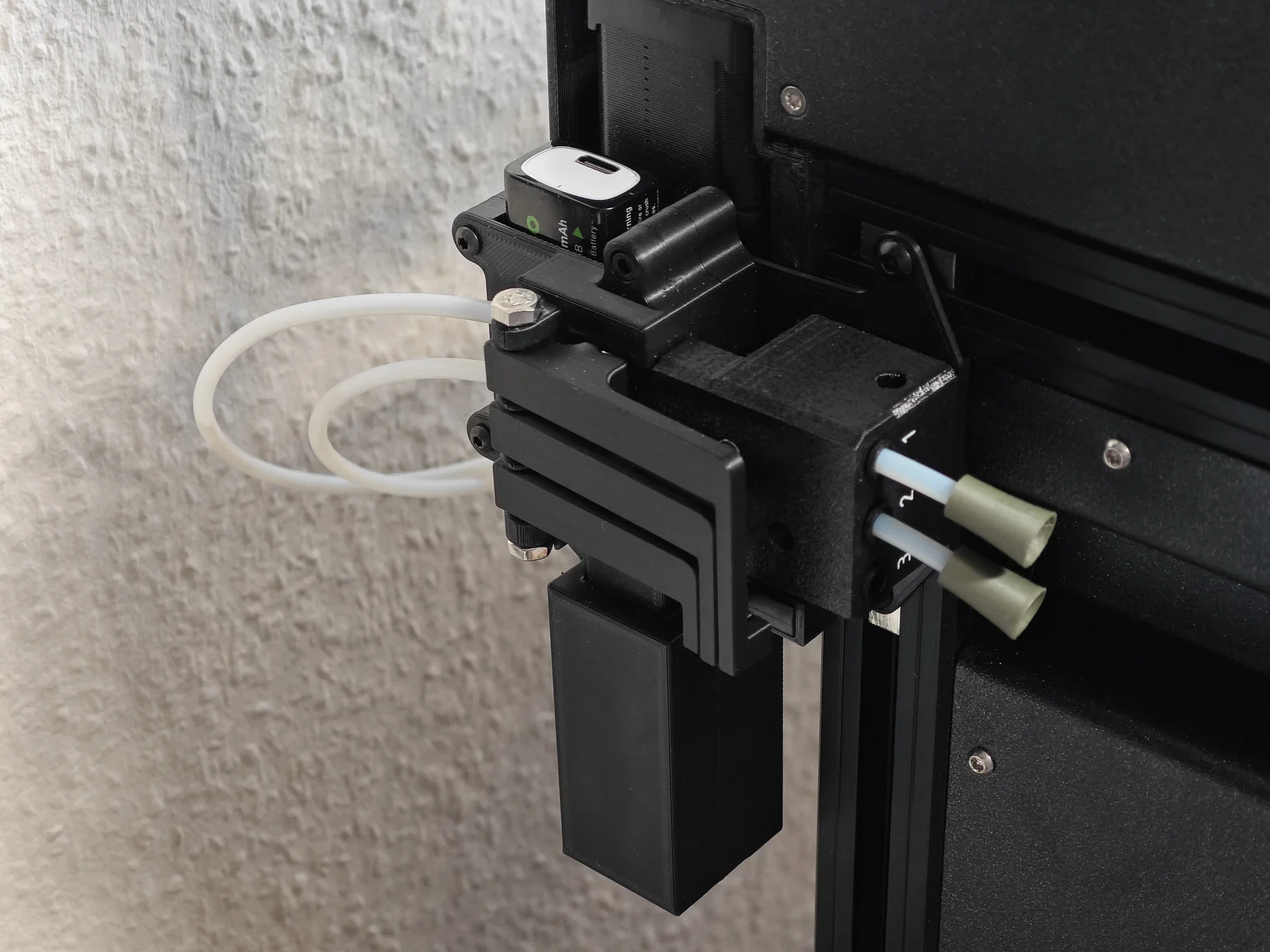

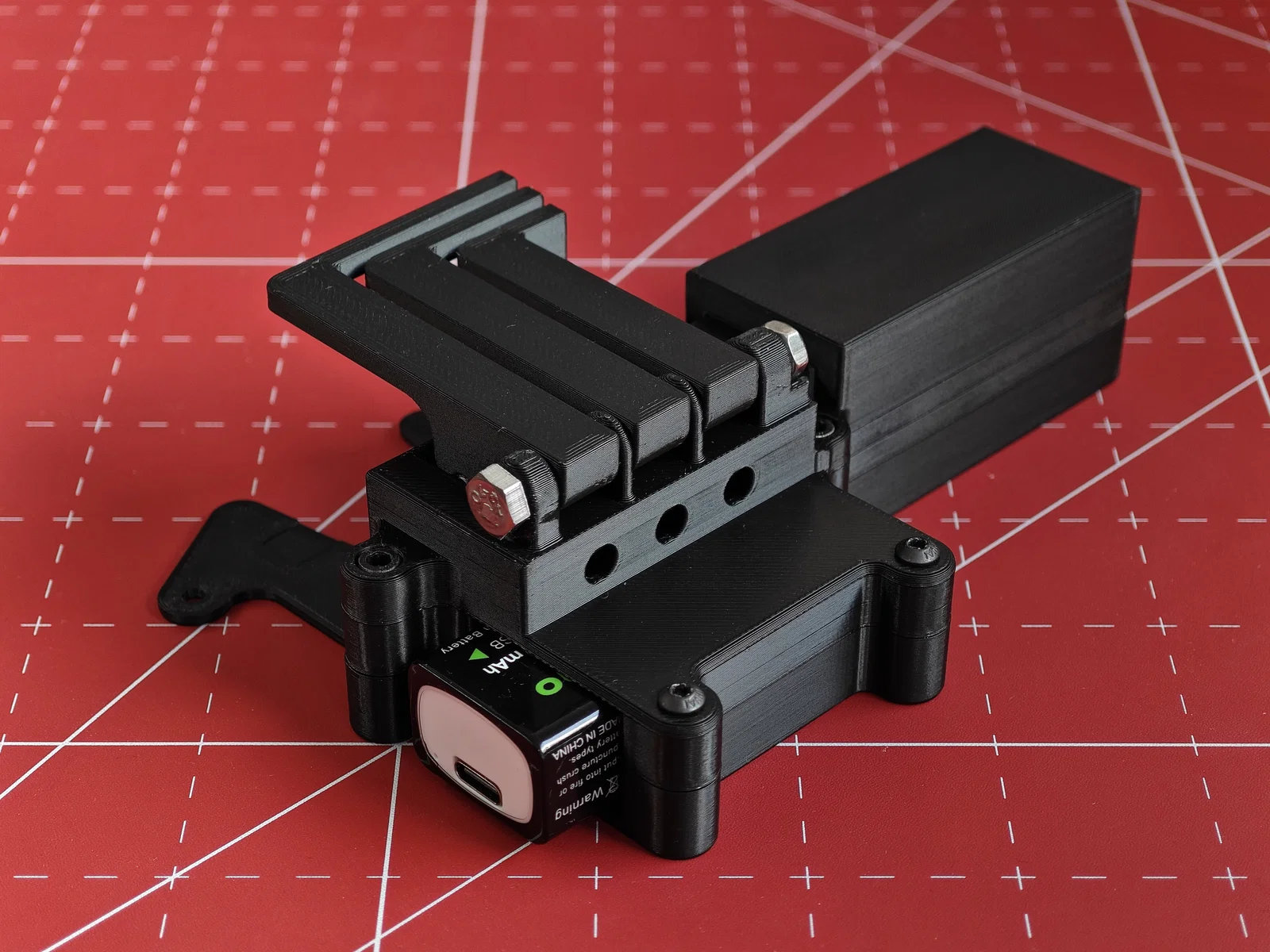

Mình đã gắn SideKick của mình ở phía bên trái máy in. Mình đã đấu cực dương của pin 9V vào chân có đánh dấu màu đỏ của motor. Nhưng hãy luôn đảm bảo kiểm tra nhanh hệ thống dây điện và chiều quay của motor trên bản dựng của riêng bạn trước nhé.

Cuối cùng cũng có thể nạp sợi nhựa nhanh chóng và dễ dàng

Trước đây mình đã từng làm bộ nạp tốc độ cầm tay tuyệt vời từ MrFlippant nhưng theo thời gian thì mình lại ít dùng nó hơn. Lý do chính là việc căn chỉnh và giữ bộ nạp đúng cách khá phiền phức + mình đã dùng motor 500RPM nên tốc độ không nhanh bằng. Nhưng SideKick đã giải quyết hoàn toàn vấn đề này cho mình. Thú thật, giải pháp kiểu này lẽ ra nên là một phần của Prusa XL ngay từ đầu hoặc ít nhất cũng được Prusa cung cấp như một bản nâng cấp sau này. Nhưng mình rất vui và biết ơn MrFlippant vì đã dành thời gian phát triển giải pháp cho vấn đề hiển nhiên này.

Hy vọng bản remix này sẽ hữu ích với mọi người!

Một sự so sánh kích thước giữa motor cho bản remix này và loại motor giảm tốc nhỏ có thể dùng cho biến thể thân compact của SideKick hoặc bộ nạp tốc độ gốc. :)
