Giải pháp thay thế hệ thống lọc khí Advanced Filtration cho Core One
Bản remix kết hợp nhiều thành phần vào một bộ duy nhất sử dụng bộ lọc LV-LH128, cho phép dẫn khí thải ra ngoài hoặc qua bộ lọc cho tủ Core One. Thiết kế dùng kết nối từ tính, hỗ trợ ống dẫn 63mm và dễ dàng tháo lắp nhờ đầu nối cáp tiện lợi.
Mô tả

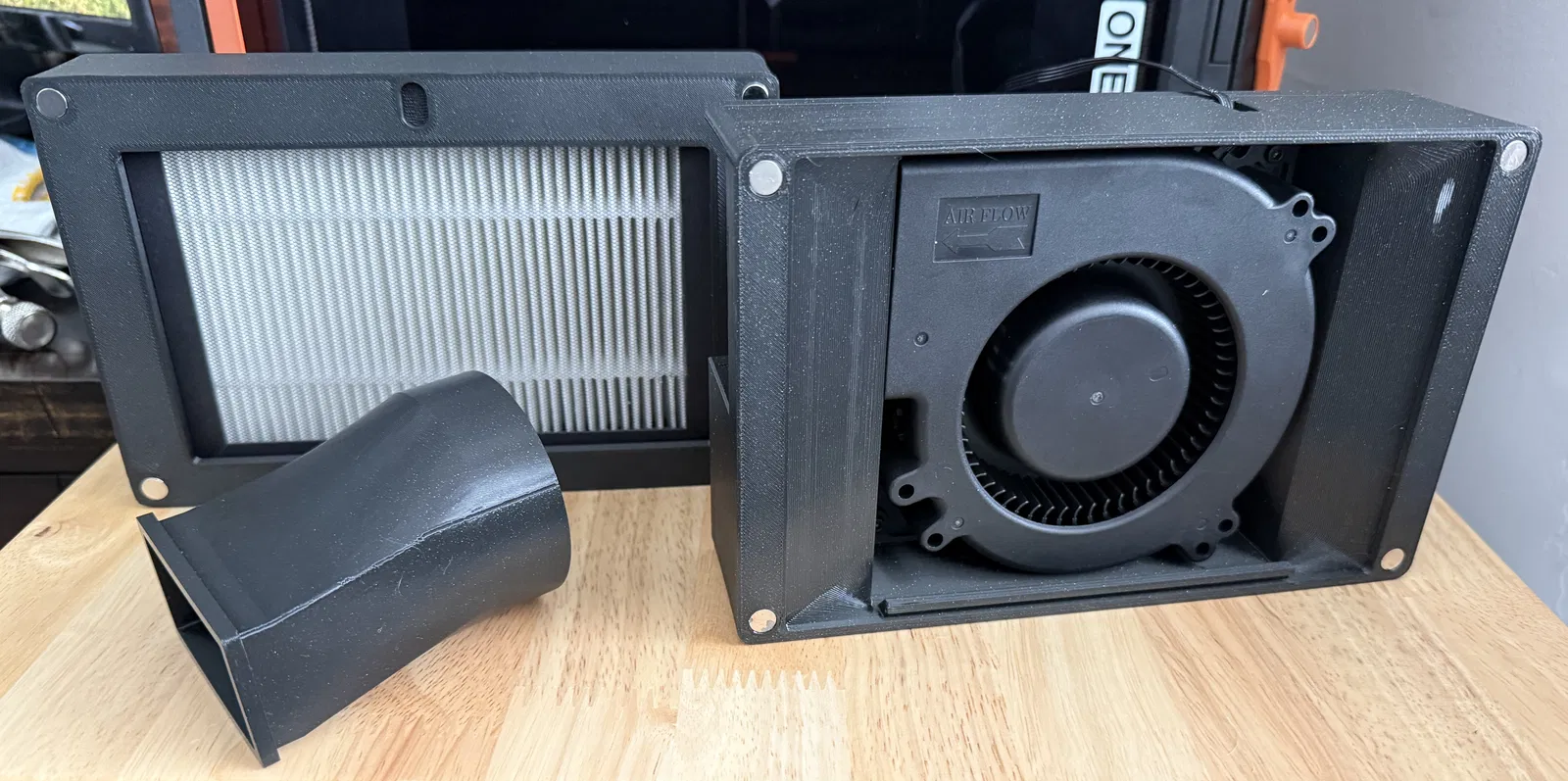

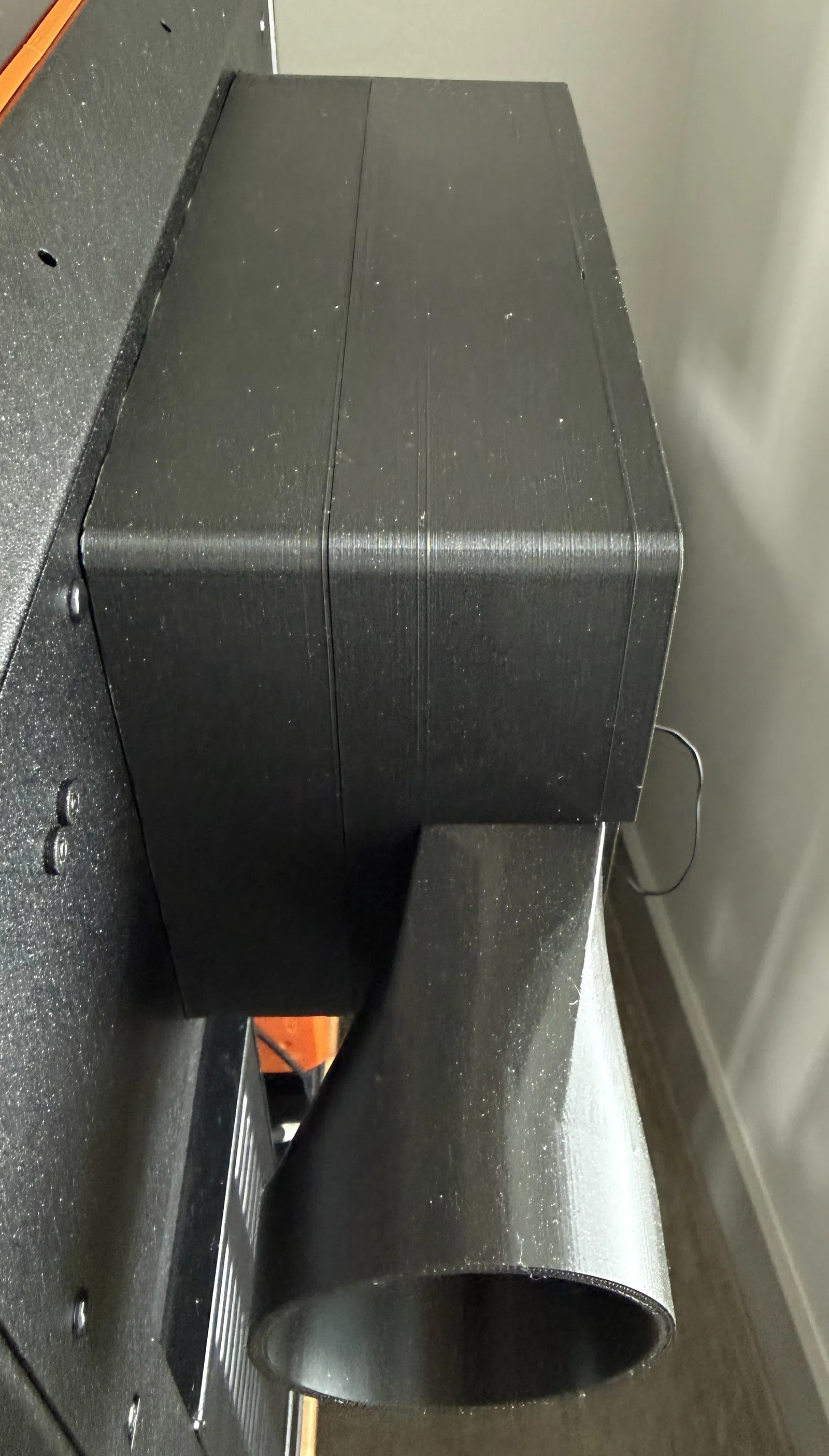

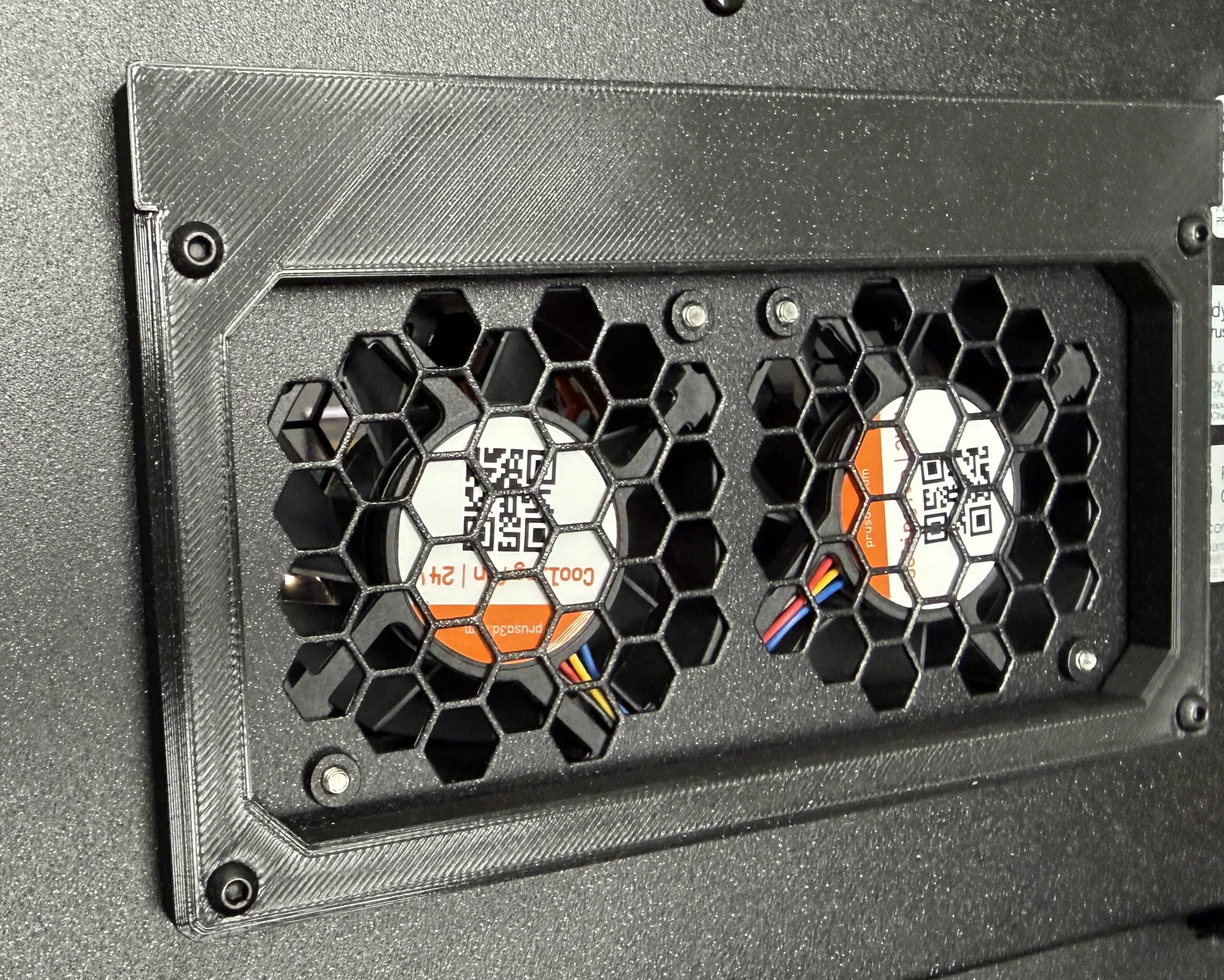

Tận dụng lại quạt trong hệ thống lọc khí Advanced Filtration có sẵn của Prusa. Thiết kế này được lắp trong một vỏ từ tính, có thể dùng kèm hoặc không kèm bộ lọc HEPA LV-LH128 gắn vào lỗ thông hơi phía sau của tủ Core One. Vỏ quạt hỗ trợ dẫn khí thải ra bên ngoài thông qua ống mềm đường kính 63mm (2.5").
Được in bằng nhựa PCTG (thay thế cho PETG). Phần vỏ quạt nên được in với toàn bộ hỗ trợ (full supports), đặt mặt phẳng xuống dưới. Phần vỏ bộ lọc nên được in với mặt tiếp xúc máy in hướng xuống dưới, không cần dùng support.
Sử dụng 12 nam châm kích thước 7.6mm x 2.6mm. Giá đỡ lắp đặt sử dụng ốc M3x6 mm, loại đầu trụ (socket) hoặc đầu cầu (button head) đều được. Quạt được gắn vào vỏ bằng ốc M3x4 mm.

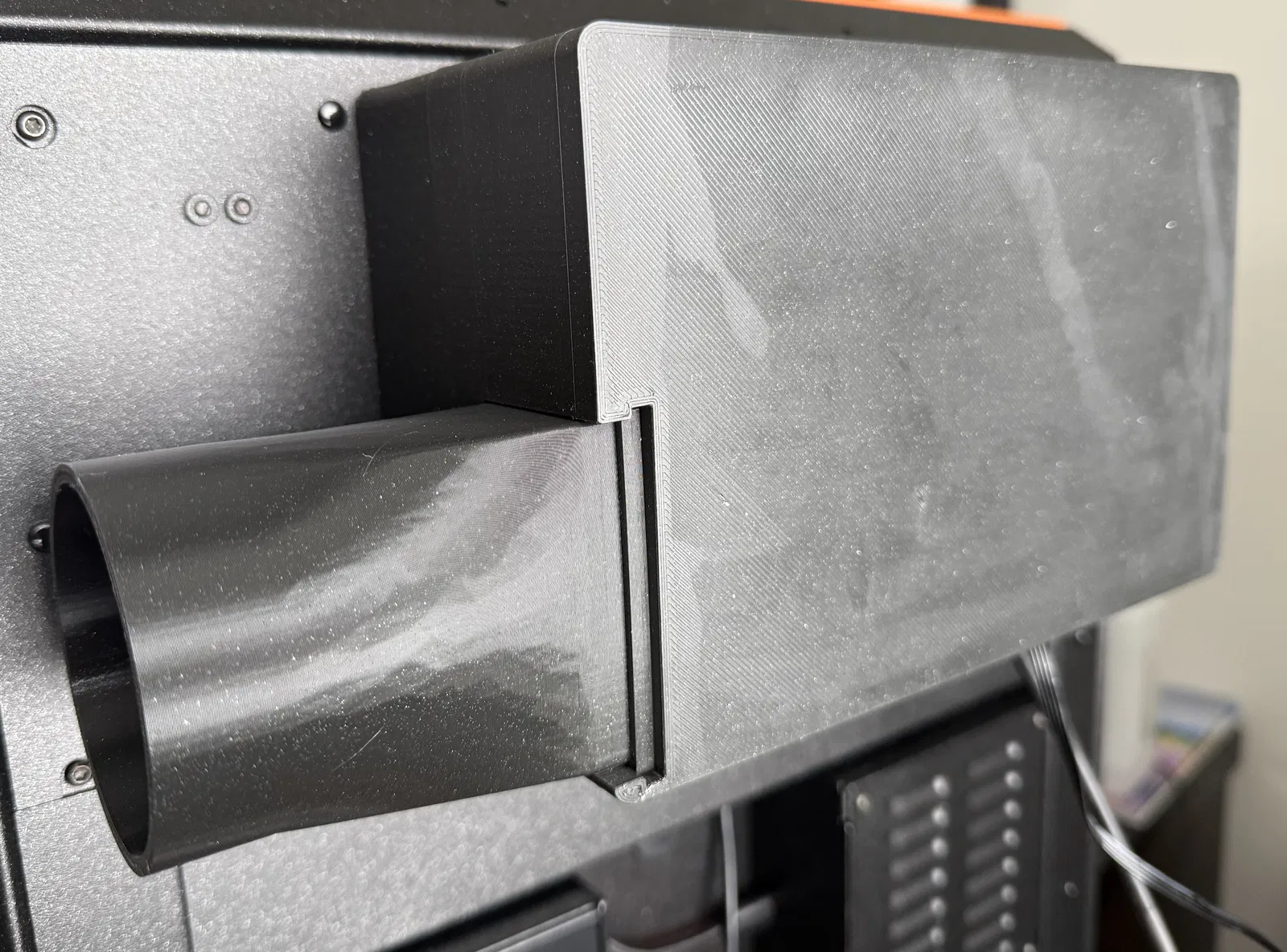

Ban đầu mình định gắn ống xả bằng nam châm nhưng thấy không chắc chắn lắm, nên đã thay đổi thiết kế để ống xả có thể trượt trực tiếp vào vỏ quạt.
Mình đã chia cáp quạt thành hai đoạn để có thể tháo rời hoàn toàn vỏ quạt mà không cần mở hộp điện tử, sử dụng đầu nối 4-pin tiêu chuẩn của máy tính.
