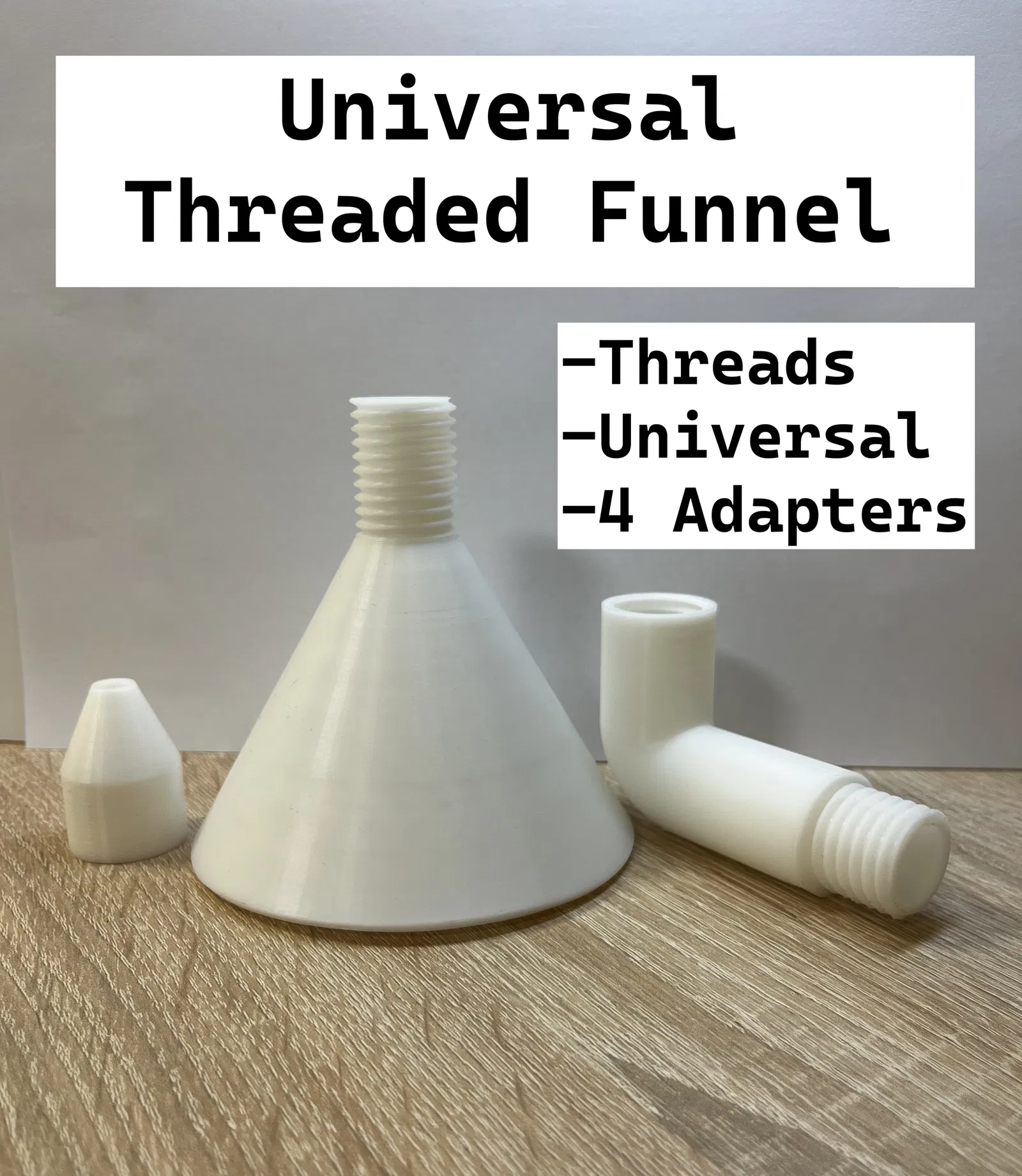

Phễu Vạn Năng Có Ren (Universal Threaded Funnel)
Mẫu phễu vạn năng dễ in và sử dụng, đi kèm với các đầu chuyển đổi có ren giúp bạn dễ dàng thao tác với chất lỏng. Thiết kế bao gồm nhiều loại đầu vòi khác nhau như góc vuông, vòi phun và vòi thẳng, hỗ trợ tốt cho việc đổ dầu, xăng hoặc các chất lỏng khác.
Mô tả
THÔNG TIN

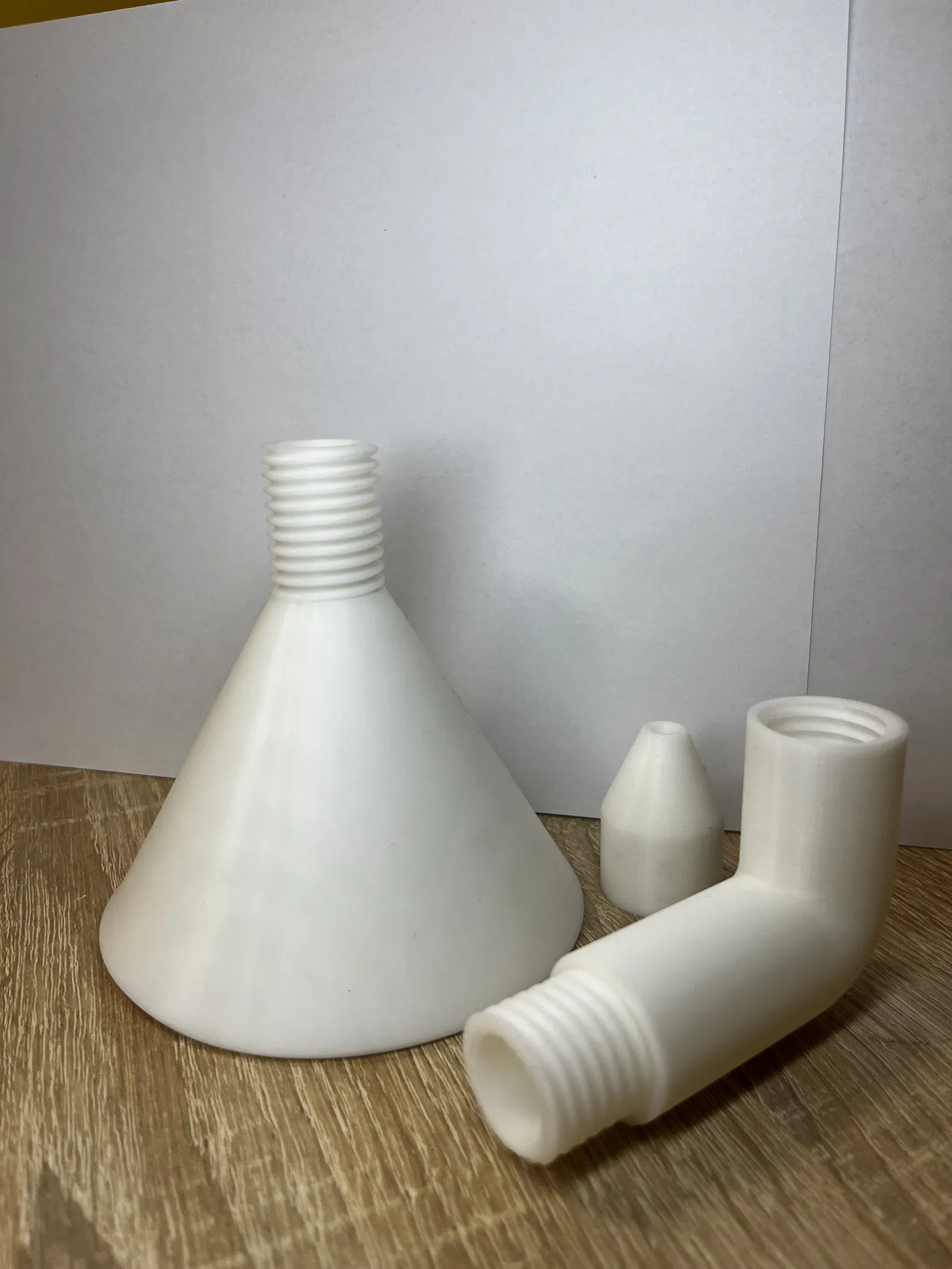

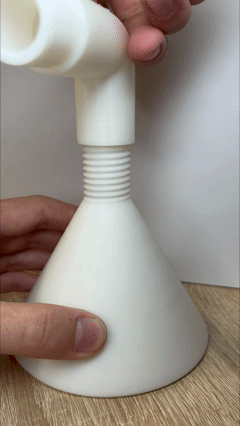

Tôi cần một cái phễu có góc vuông cho máy cắt cỏ của mình nhưng lại không có sẵn, nên tôi đã tự thiết kế một cái phễu vạn năng với các đầu chuyển đổi có ren. Tôi đã làm thêm 4 loại đầu chuyển đổi, chi tiết hơn ở mục bên dưới.
Thông số kỹ thuật
Ren: Loại: ISO Metric, Kích thước: 24 mm, Mã ren: M24x3, Hướng: Ren phải
Kích thước: Đường kính đầu ra: 17.3 mm - lưu lượng: 250 ml/giây, Thể tích phễu: 200 ml
Các loại đầu chuyển đổi (Adapters)

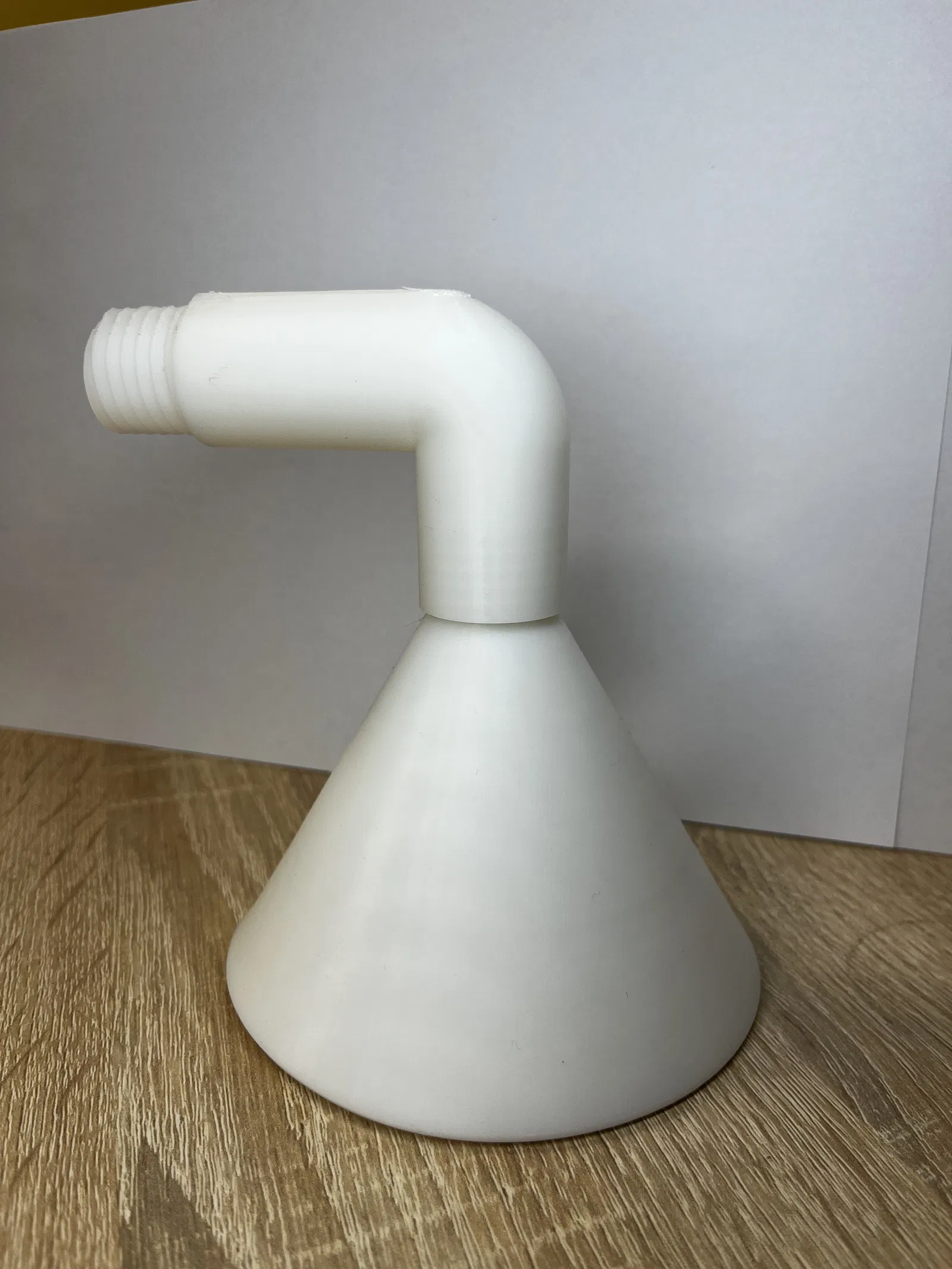

- Góc vuông có ren
- Vòi phun: Đường kính 10 mm
- Vòi phun nhỏ: Đường kính 7.3 mm
- Thẳng: Chiều dài 100 mm
Bạn có thể để lại bình luận về loại đầu chuyển đổi mà bạn muốn, tôi sẽ hỗ trợ làm thêm. Tôi cũng đã đăng tải file dự án Fusion để các bạn có thể tự thiết kế thêm đầu chuyển đổi riêng. Rất mong nhận được hình ảnh sản phẩm từ các bạn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
