Mô tả

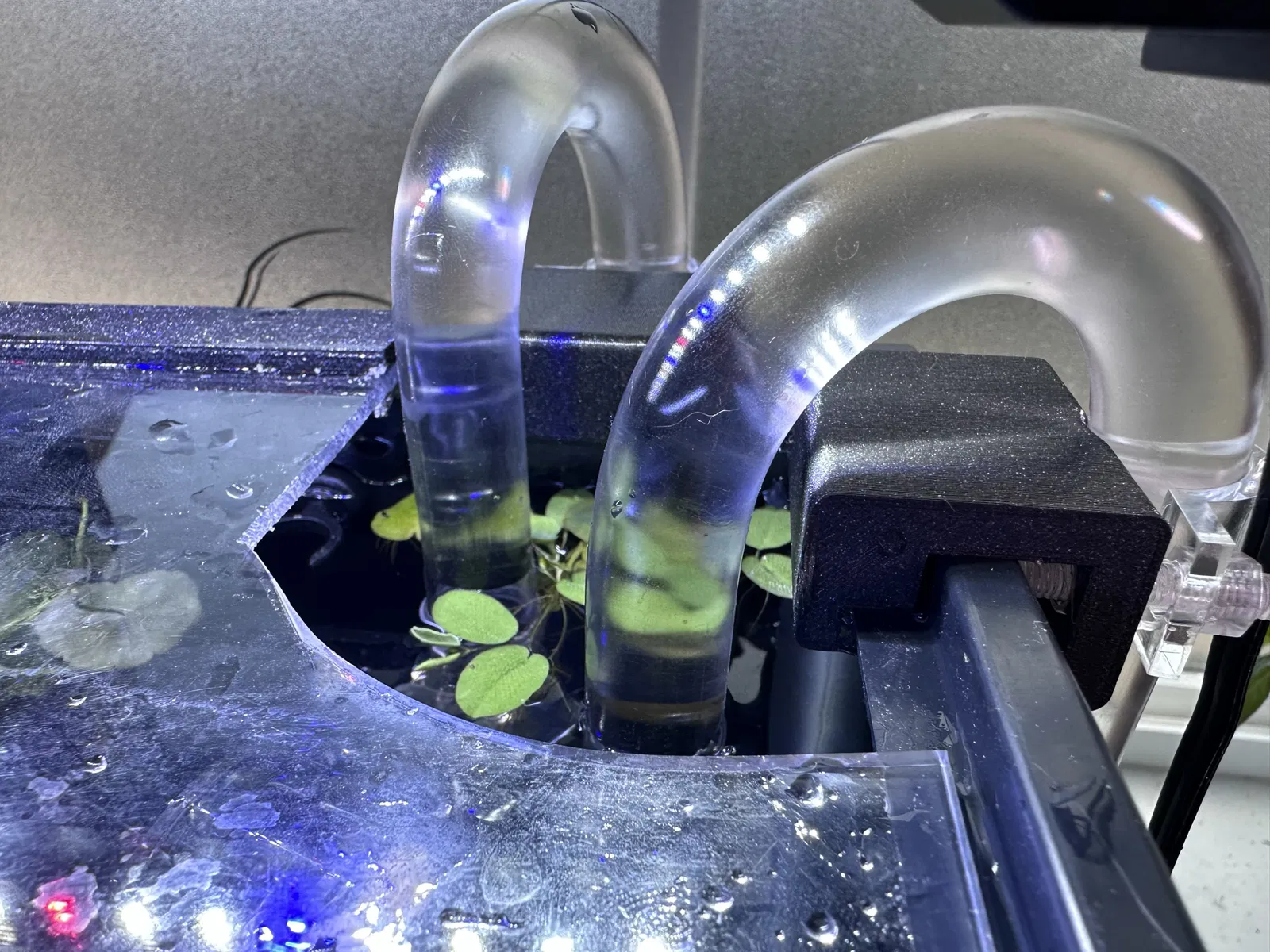

Phần gá đi kèm của Neo Flow hơi nhỏ so với các loại hồ có kiềng (rimmed tank) thông thường, nên mình đã thiết kế cái này. Nó vừa khít với hồ 10 gallon (khoảng 38 lít) hiệu Aqueon của mình.

Vật liệu cần chuẩn bị

2 x Đai ốc M5
2 x Vít nhựa M5 (đi kèm sẵn với bộ Neo)
2 x Đai ốc nhựa (đi kèm sẵn với bộ Neo)
1 x Kẹp giữ ống (đi kèm sẵn với bộ Neo)

Mình đã thử làm ren giống như zin nhưng không được, nên bạn sẽ cần thêm 2 con ốc M5 cho mỗi cái gá nhé.

Vít nhựa đi kèm với ống Neo hoàn toàn dùng được với đai ốc M5.

Thông số in

Chiều cao lớp in (Layer height): Mình in ở 0.3mm đặt nằm ngang nhưng hơi khó nhét ốc vào (phải dùng kìm để nhấn vào). Mình khuyên bạn nên in ở 0.2mm, đặt mặt có lỗ bắt ốc hướng xuống dưới và có dùng support.

Chất liệu: Khuyên dùng PETG để đảm bảo độ bền.

Cách lắp đặt

  1. Nhét 2 đai ốc vào các hốc của gá.
  2. Vặn vít nhựa xuyên qua.
    • Mẹo nhỏ: Bạn có thể vặn trước một con bu lông M5 bằng kim loại để làm sạch ba-via nhựa bên trong ren.
  3. Đảm bảo các vít chưa đâm xuyên vào phần bên trong của gá.
  4. Đặt gá lên thành hồ và căn chỉnh vào phần viền kiềng.
  5. Bắt đầu vặn vít nhựa vào cho đến khi cảm thấy chặt vừa đủ.
  6. Gắn kẹp giữ ống đi kèm của lily pipe và dùng đai ốc nhựa để cố định ống. Bước này làm y hệt như lúc bạn dùng bộ gá zin đi kèm theo ống.
