Vỏ bộ lọc hồ bơi cho bóng lọc, thay thế cho lọc lá (lamella)
Vỏ bộ lọc thay thế cho lọc lá không ren, cho phép sử dụng bóng lọc có thể giặt lại. Thiết kế gồm hai phần dùng khóa ngàm, dễ in trên máy 3D khổ nhỏ. Có sẵn nhiều kích thước tham số để lựa chọn.
Mô tả

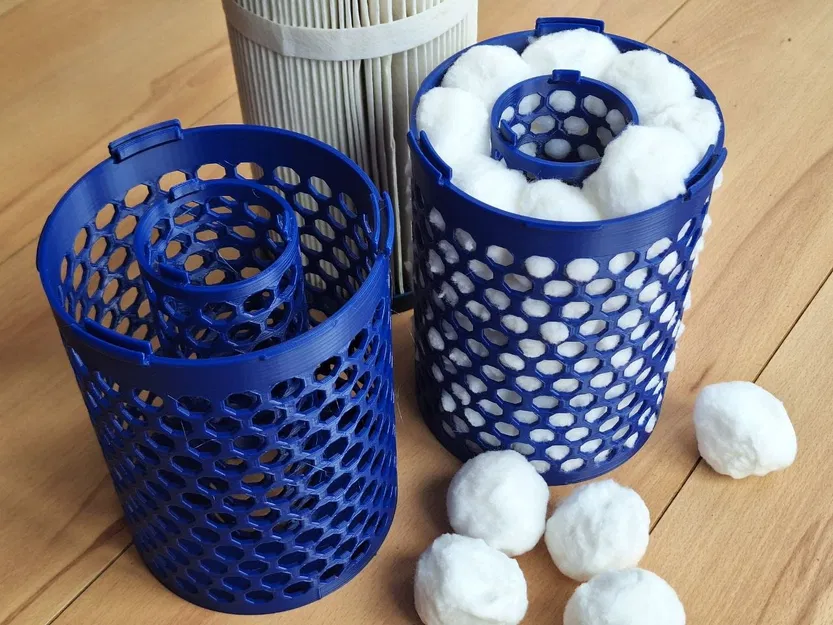

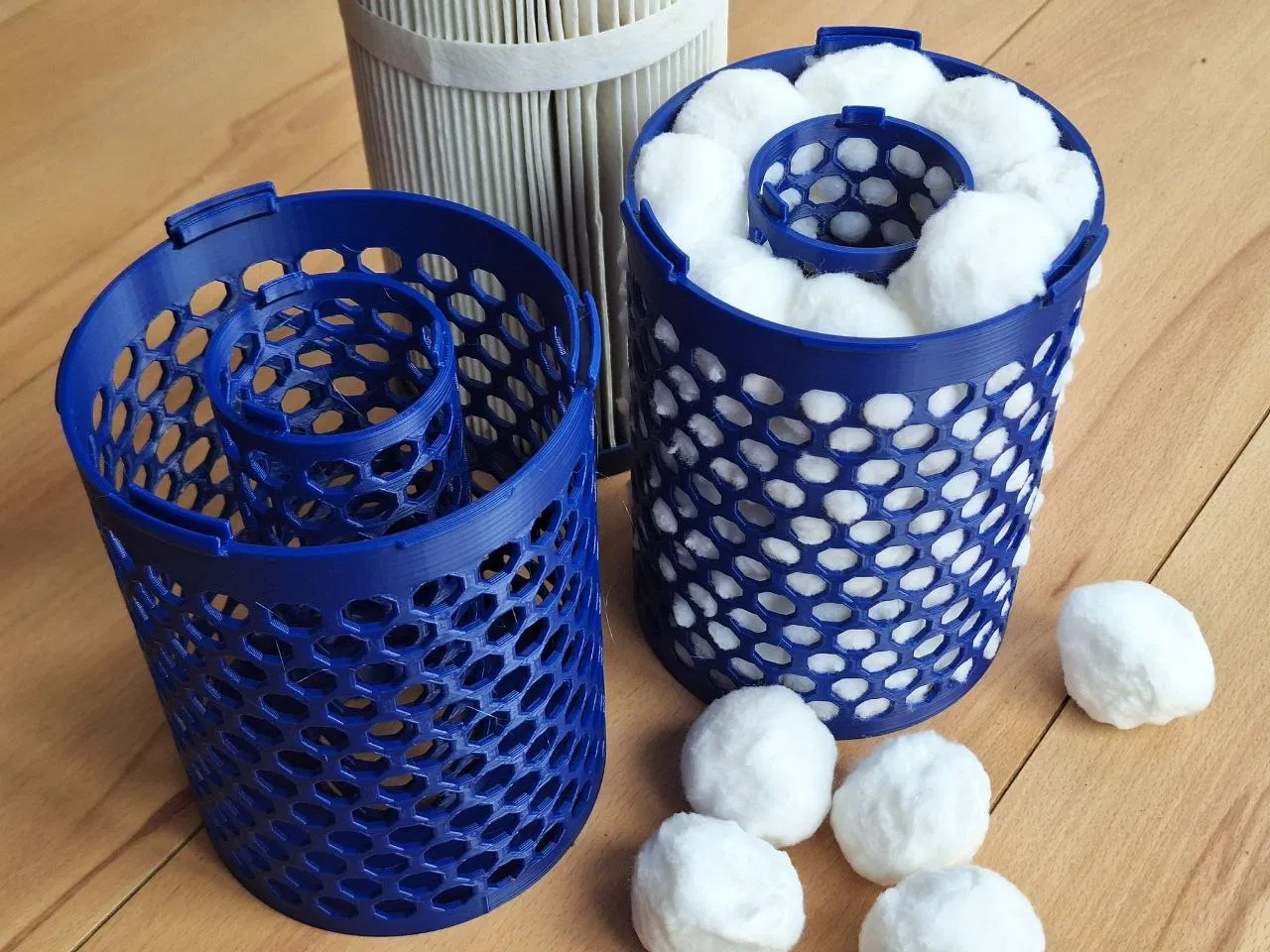

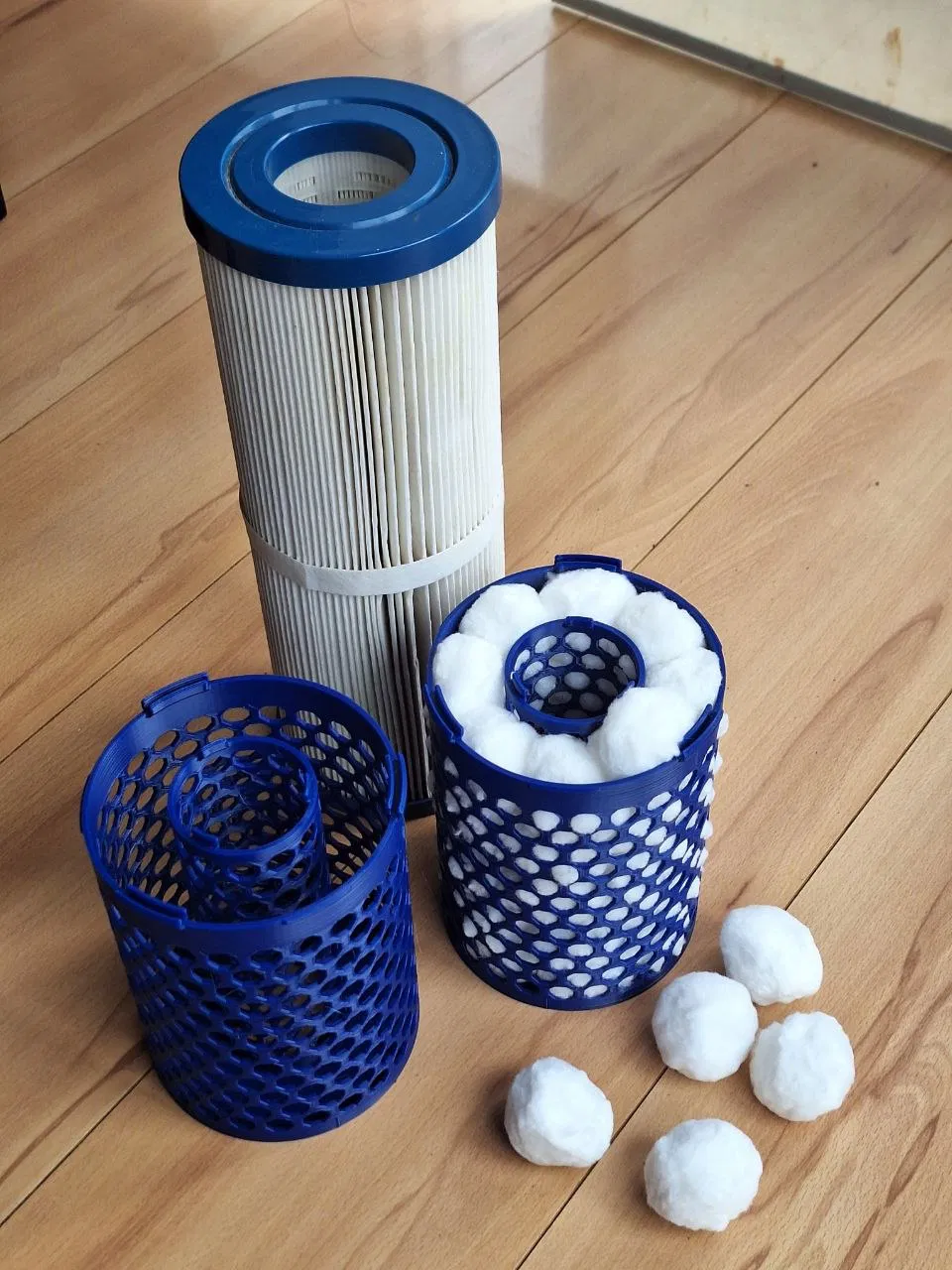

Đây là vỏ bộ lọc thay thế cho các bộ lọc lá (lamella) không có ren, giúp bạn chuyển sang dùng bóng lọc có thể giặt sạch. Sản phẩm được thiết kế gồm hai phần tách biệt, giúp việc bỏ bóng lọc vào dễ dàng hơn và có thể in trên những máy in 3D khổ nhỏ. Hai phần này được cố định với nhau bằng khóa ngàm (bayonet lock).

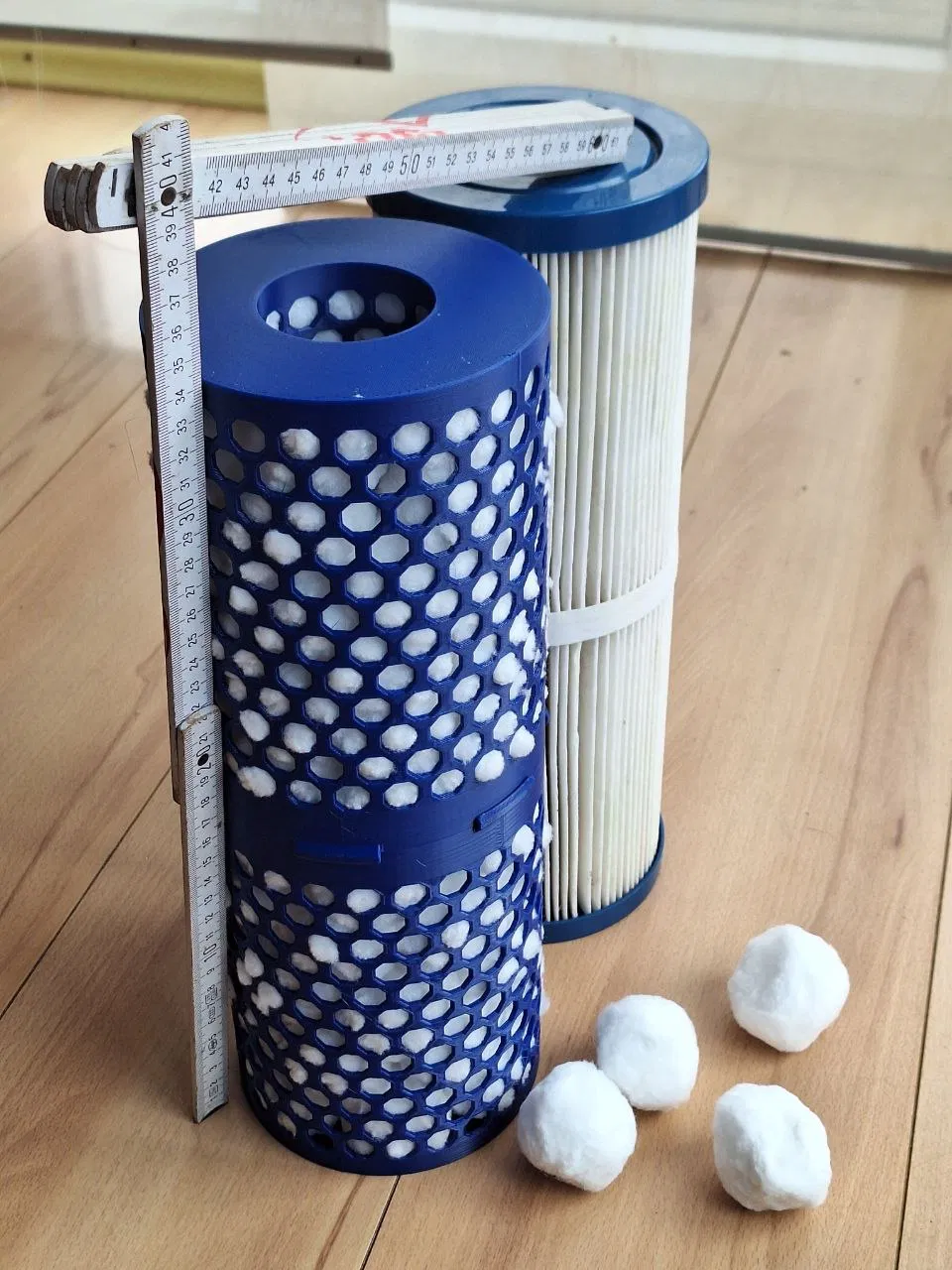

Vì không tìm được bộ lọc cao 340 mm ở bất cứ đâu, mình đã tự thiết kế riêng. Mô hình này được tạo bằng OpenSCAD và có tính tham số. Nếu bạn cần kích thước khác, cứ nhắn mình biết nhé.
Ưu điểm của bóng lọc đã được kiểm chứng: Có thể giặt bằng máy, hiệu suất lọc tuyệt vời và rất thân thiện với môi trường.
| OD | Chiều cao | ID | Độ dày |
|---|---|---|---|
| 100 | 75 | 60 | 1.9 |
| 105 | 87 | 65 | 1.9 |
| 110 | 100 | 51 | 1.9 |
| 125 | 230 | 54 | 2.5 |
| 125 | 340 | 54 | 2.5 |
| 171 | 394 | 51 | 2.5 |
Hướng dẫn in:
Tên tệp bao gồm đường kính ngoài (OD), chiều cao và đường kính trong (ID) theo đúng thứ tự đó. Bạn hãy in tệp này hai lần.
Mình khuyến khích sử dụng nhựa PETG. Các bộ lọc cao có độ dày tường 2.5 mm nên được in với đầu phun 0.6 mm. Đối với các bộ lọc thấp hơn, mình thiết kế độ dày tường 1.9 mm, phù hợp để in bằng đầu phun 0.4 mm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
