Giá đỡ panel mount cho module IP2369 PD 45W 2 chiều
Giá đỡ (panel mount) chuyên dụng cho module sạc nhanh IP2369 PD 45W, hỗ trợ lắp thêm tản nhiệt. Thiết kế đi kèm khuôn cắt và vách ngăn LED, phù hợp cho các pack pin 2-6s cần giải pháp sạc 2 chiều nhỏ gọn, tiện lợi.
Mô tả

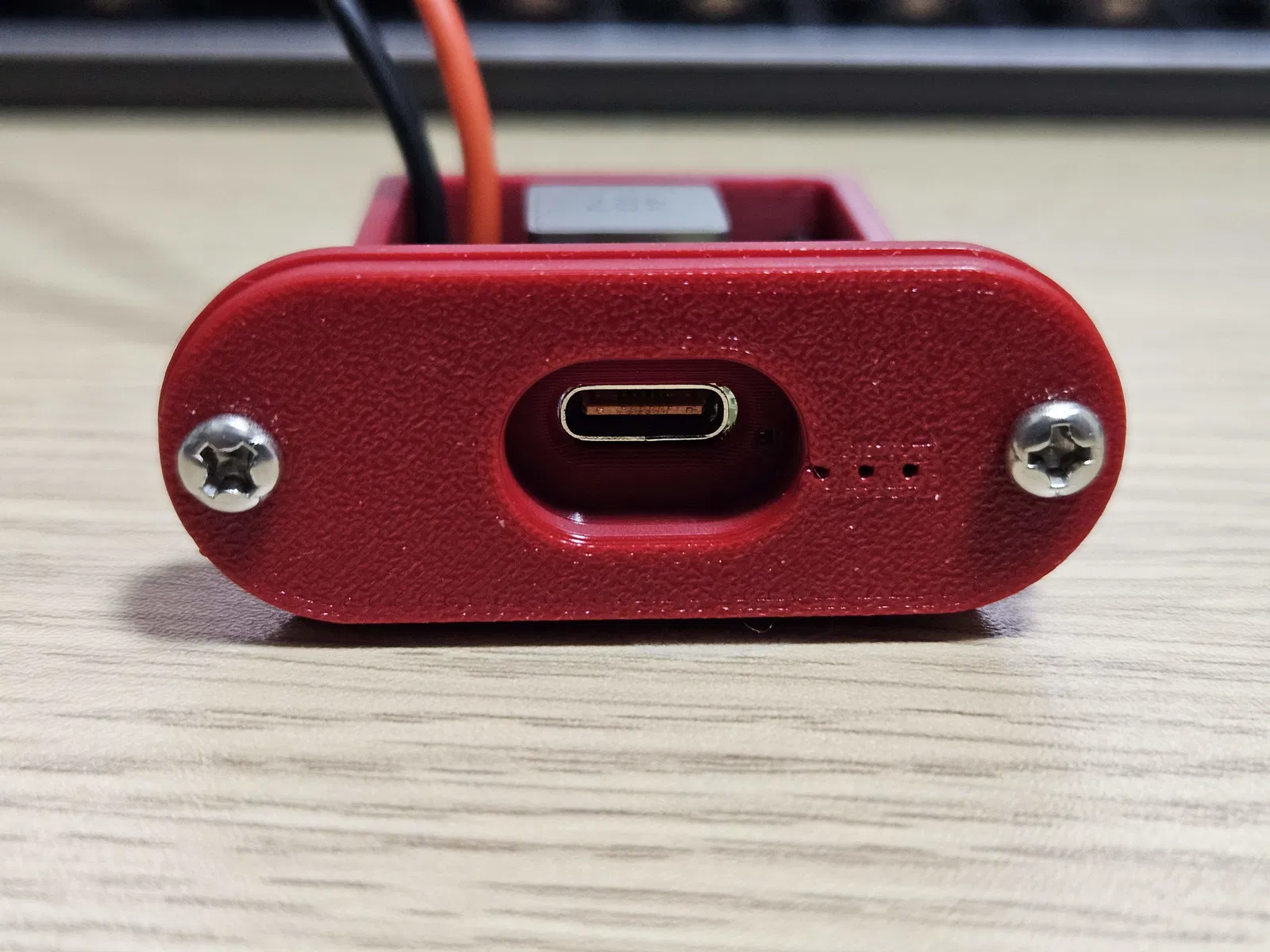

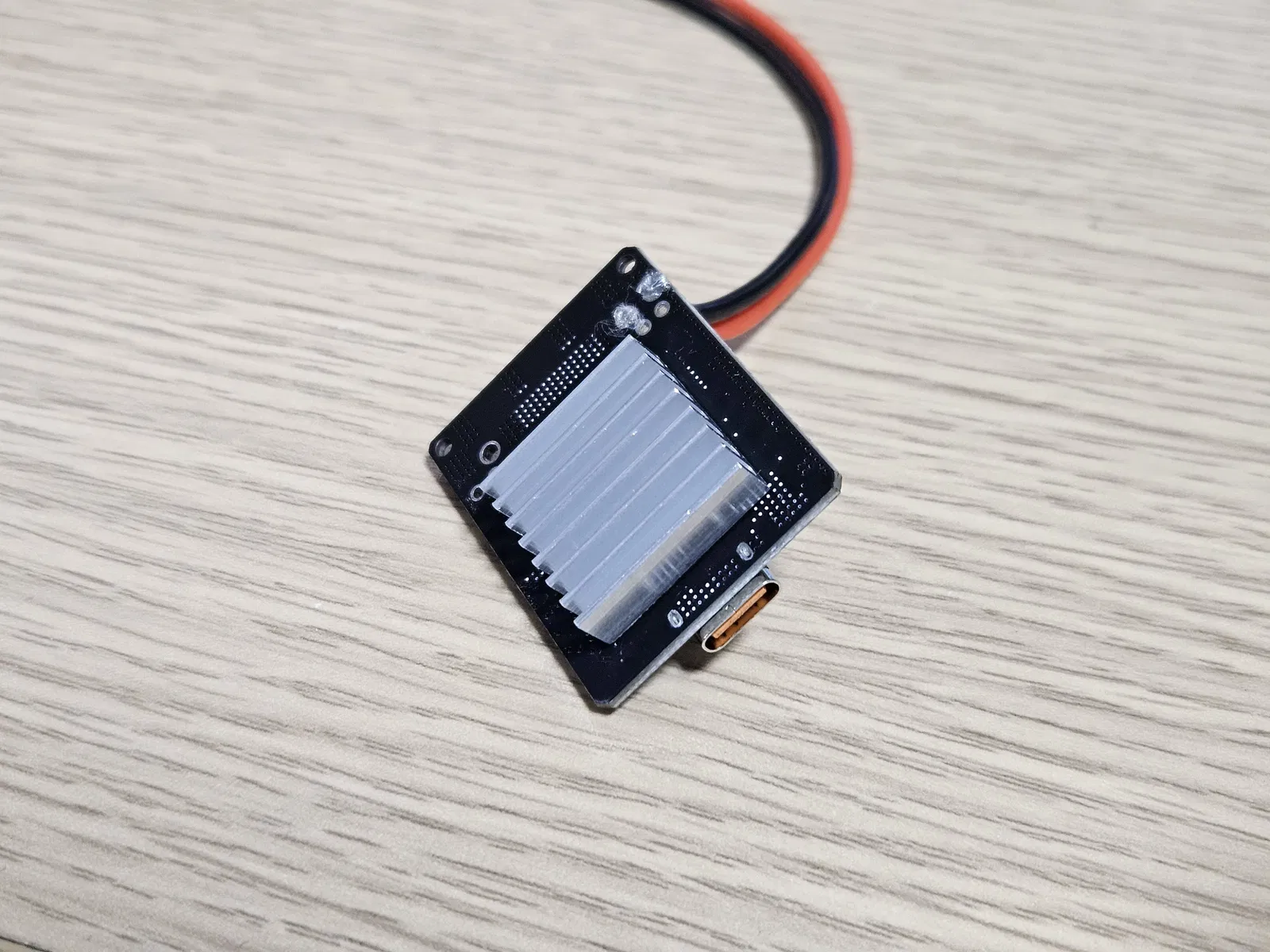

Đây là giá đỡ (panel mount) dành cho module sạc nhanh 2 chiều IP2369 PD 45W. Mình thiết kế mẫu này với đủ không gian để bạn lắp thêm tản nhiệt ở mặt dưới board mạch. Mình thường dùng board này cho các pack pin 3s và 4s nhỏ gọn, giúp lấy ra điện áp 20V mà không cần thêm mạch tăng áp (boost circuit). Module này còn hỗ trợ mạch sạc, cực kỳ tiện lợi khi tự đóng các pack pin nhỏ.
Thiết kế bao gồm 4 chi tiết:

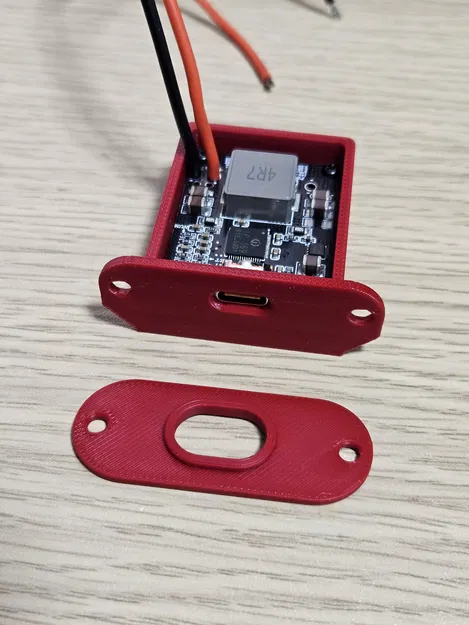

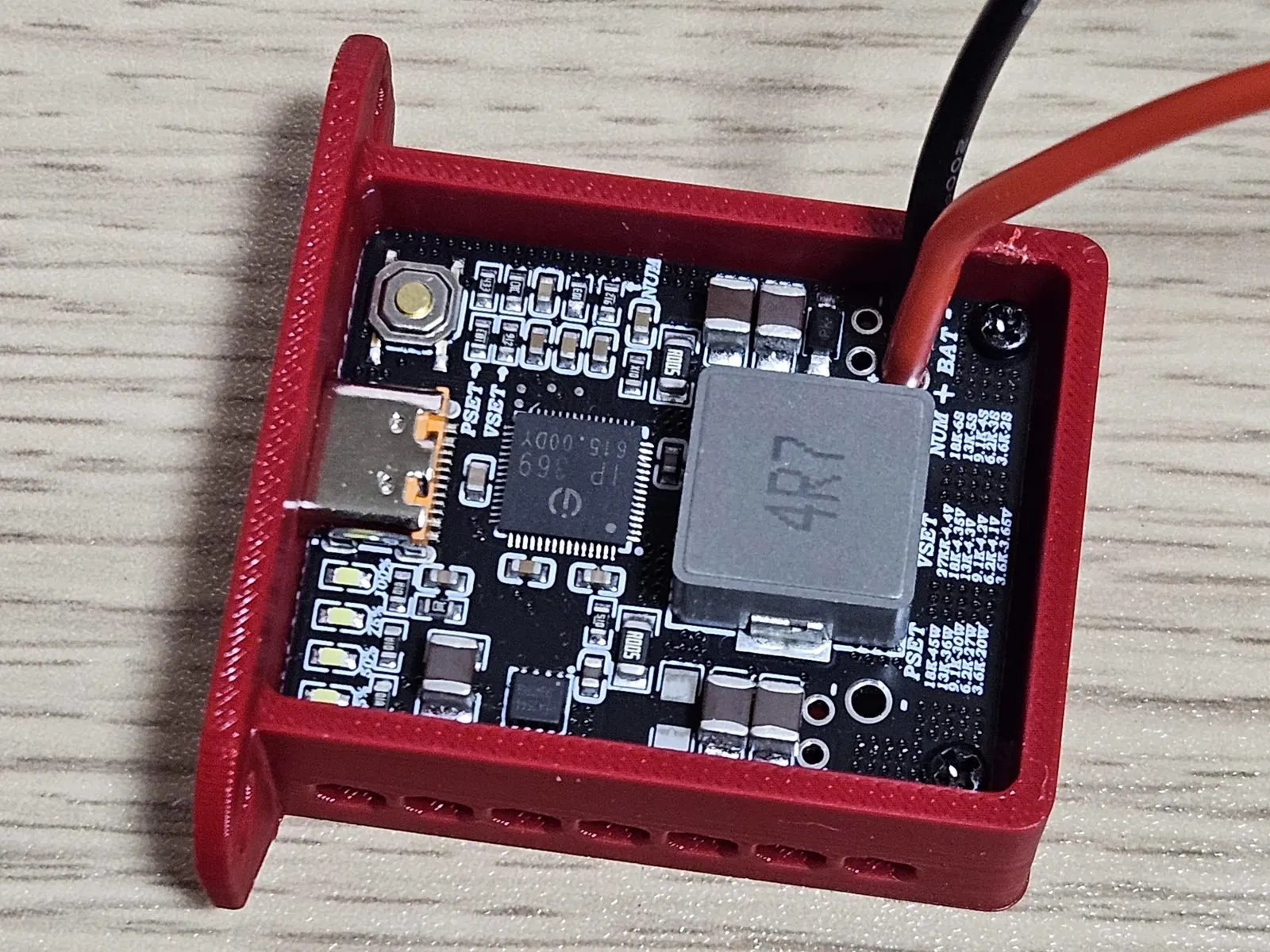

- Khung giữ bên trong cho board mạch

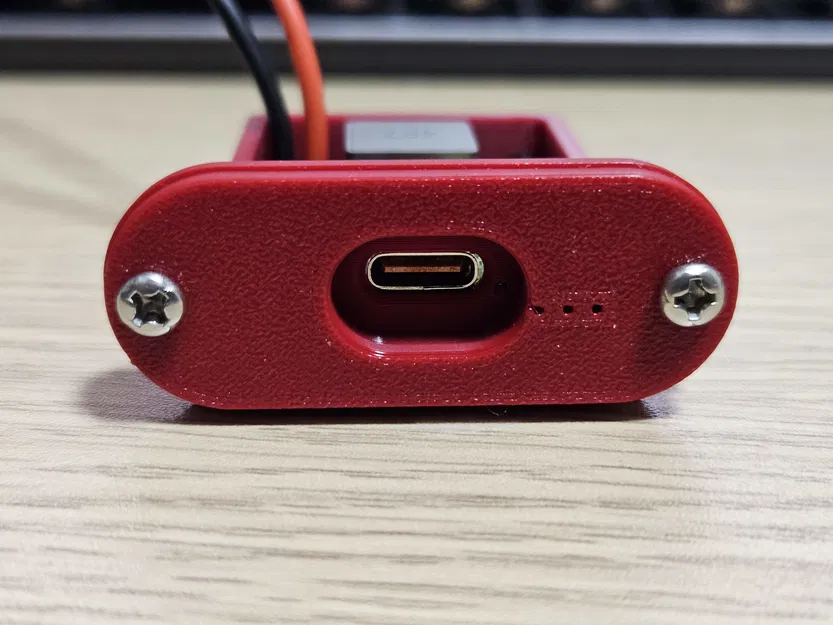

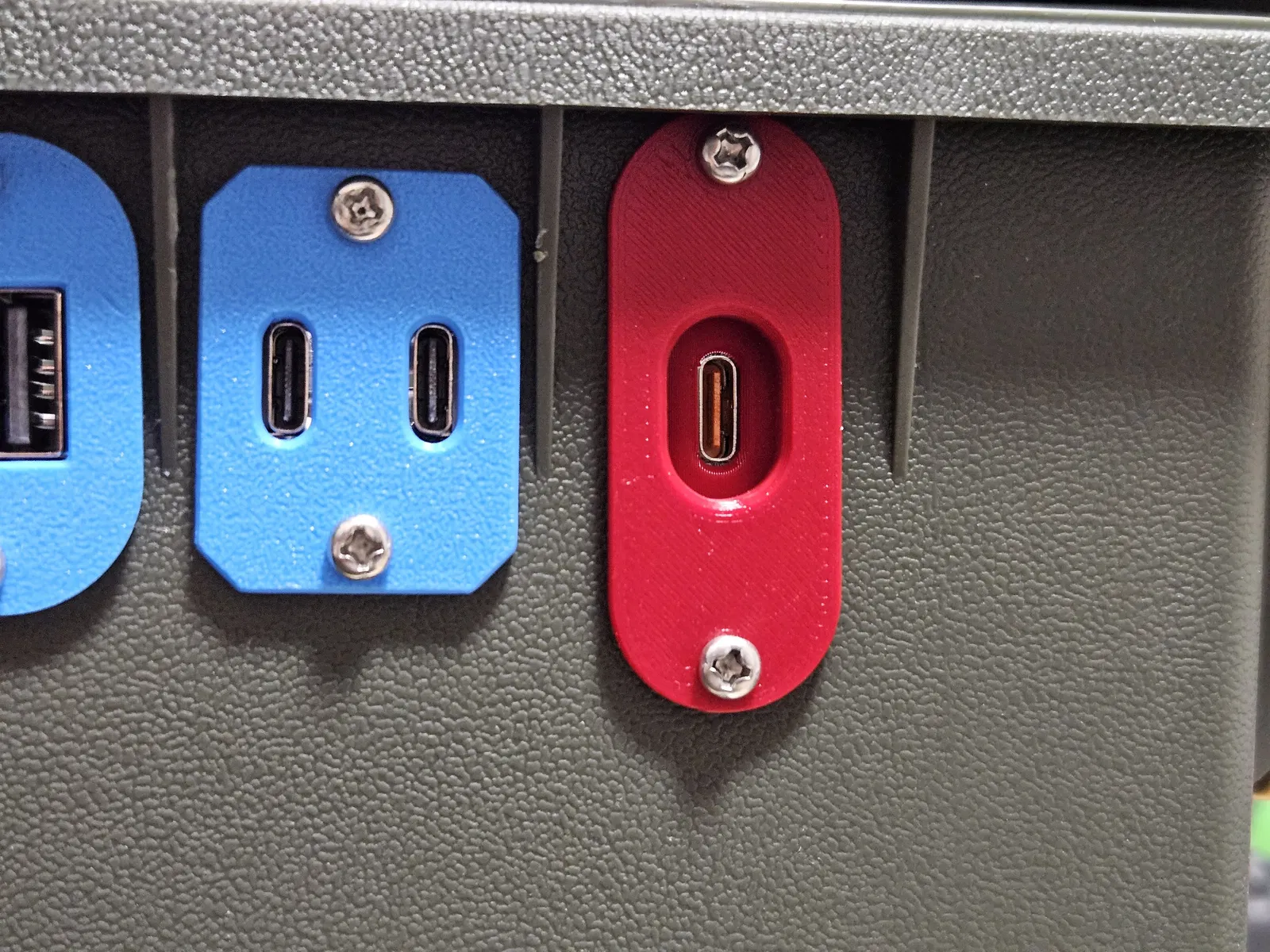

- Mặt ốp bên ngoài để tăng tính thẩm mỹ
- Khuôn cắt (template) giúp vẽ đường cắt chính xác lên bảng điều khiển của bạn
- Cập nhật tháng 03/2026: Đã thêm vách ngăn LED để tránh tình trạng hắt sáng giữa các đèn báo. Chỉ cần thiết nếu bạn dùng bản có nhìn thấy đèn LED.
Để lắp board vào giá đỡ, bạn cần 2 con vít nhựa M2. Để gắn giá đỡ lên bảng điều khiển, bạn cần 2 ốc máy M3x8 (hoặc dài hơn) cùng 2 đai ốc M3.
=====
Cập nhật tháng 03/2026:
- Đã thêm biến thể có lỗ khoét cho đèn LED báo dung lượng pin.

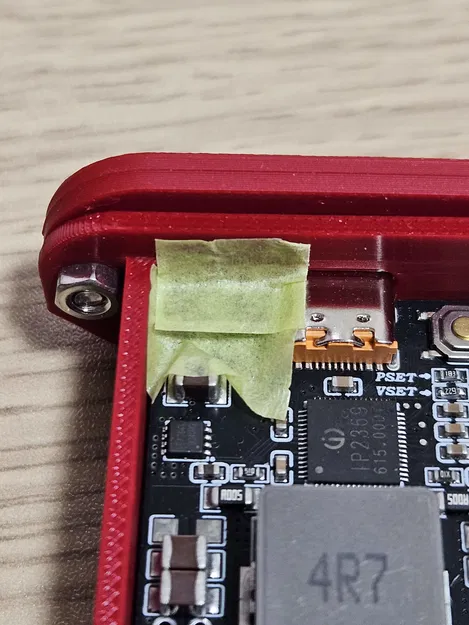

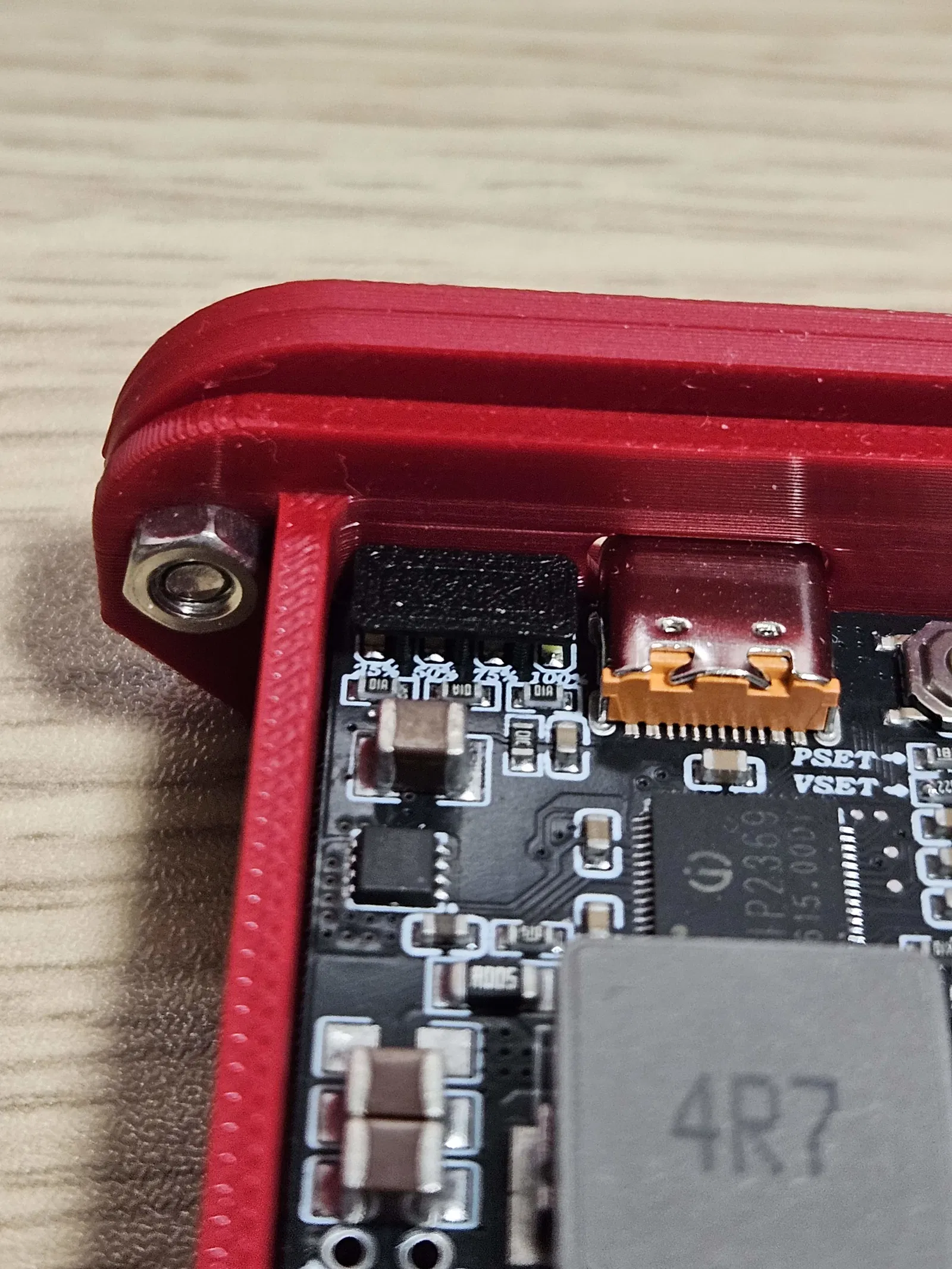

Vì chưa tìm ra cách tối ưu để tích hợp đèn vào khung chính, nên bạn hãy cố định bằng băng keo nhé (xem chi tiết ở những hình ảnh cuối).
