Bát gắn quạt nóc tủ rack Sysracks cho dây nguồn

Mình đang dùng cái tủ rack 42U của Sysracks. Mấy cái quạt 120mm 110V đi kèm thì kêu to quá. Khi mình liên hệ hỗ trợ để hỏi về loại quạt êm hơn, họ đã gửi miễn phí cho mình nhưng mình phải tự lắp lấy. Vì là dòng điện lưới nên mình không muốn làm ẩu, do đó dùng WAGO là giải pháp an toàn nhất. Tuy nhiên, nếu để dây nhợ lòng thòng trong tủ thì nhìn không ổn chút nào, nên mình mới thiết kế cái bát (bracket) này.

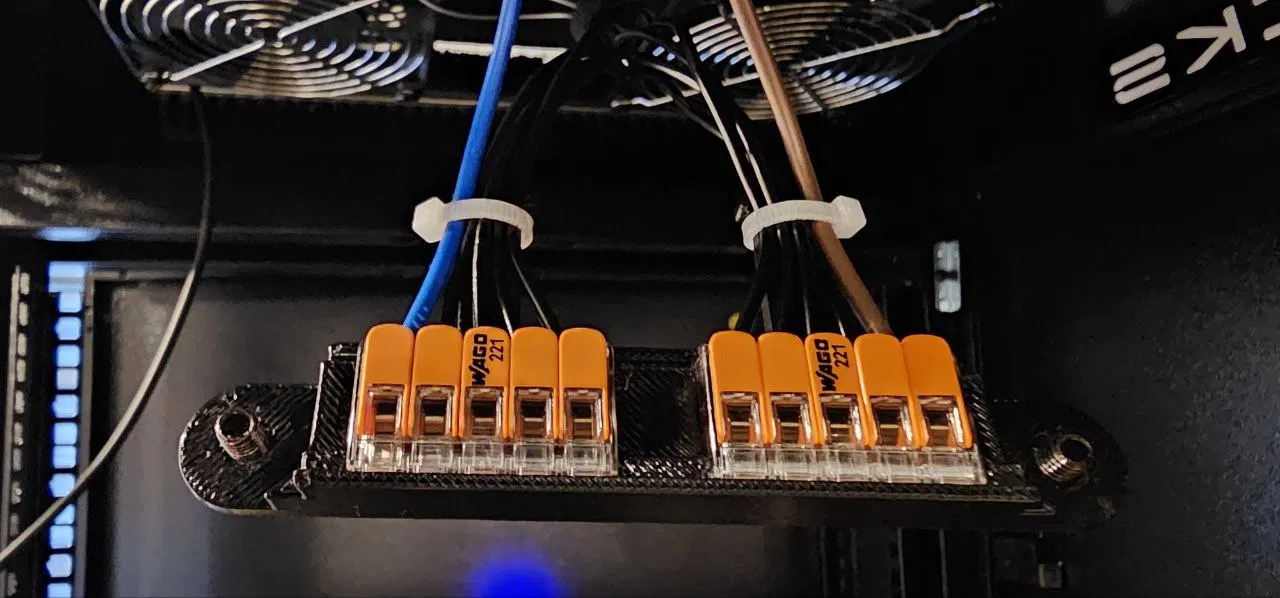

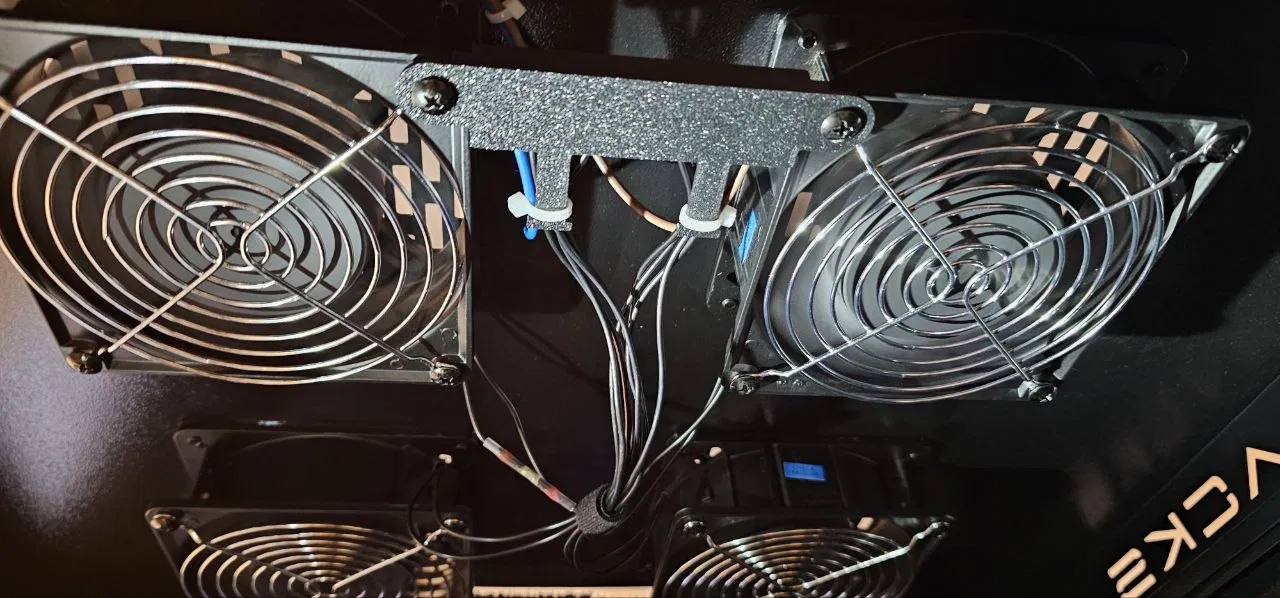

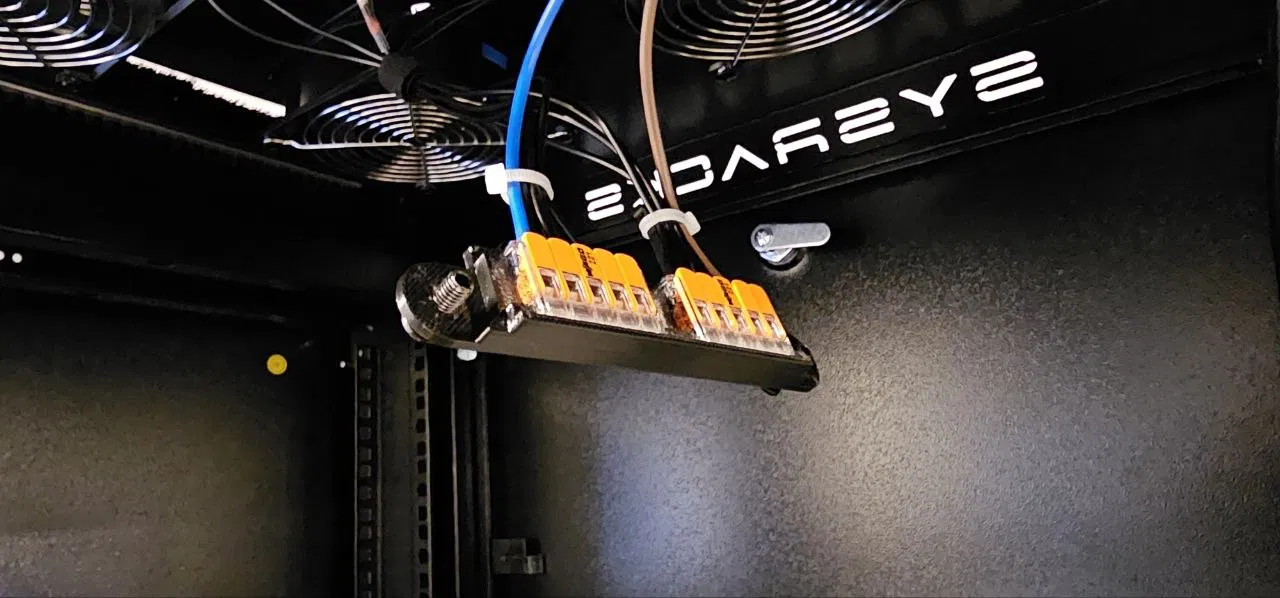

Các hình ảnh đính kèm cho thấy cách lắp đặt hoàn chỉnh và cả lúc chưa lắp. WAGO được giữ cố định chắc chắn nhờ vào các rãnh nhỏ trên bát. Các cổng kiểm tra của WAGO được che lại một cách có chủ đích để tránh việc mình vô tình để vật dẫn điện chọc vào.

Nên in bằng nhựa ABS không cần support (nhớ tắt hoàn toàn quạt làm mát để tránh bị cong vênh).

File thứ hai là một miếng đệm TPU có thể lắp giữa quạt và nóc tủ rack để giảm rung chấn. Cái này thì tùy chọn thôi nhé.
