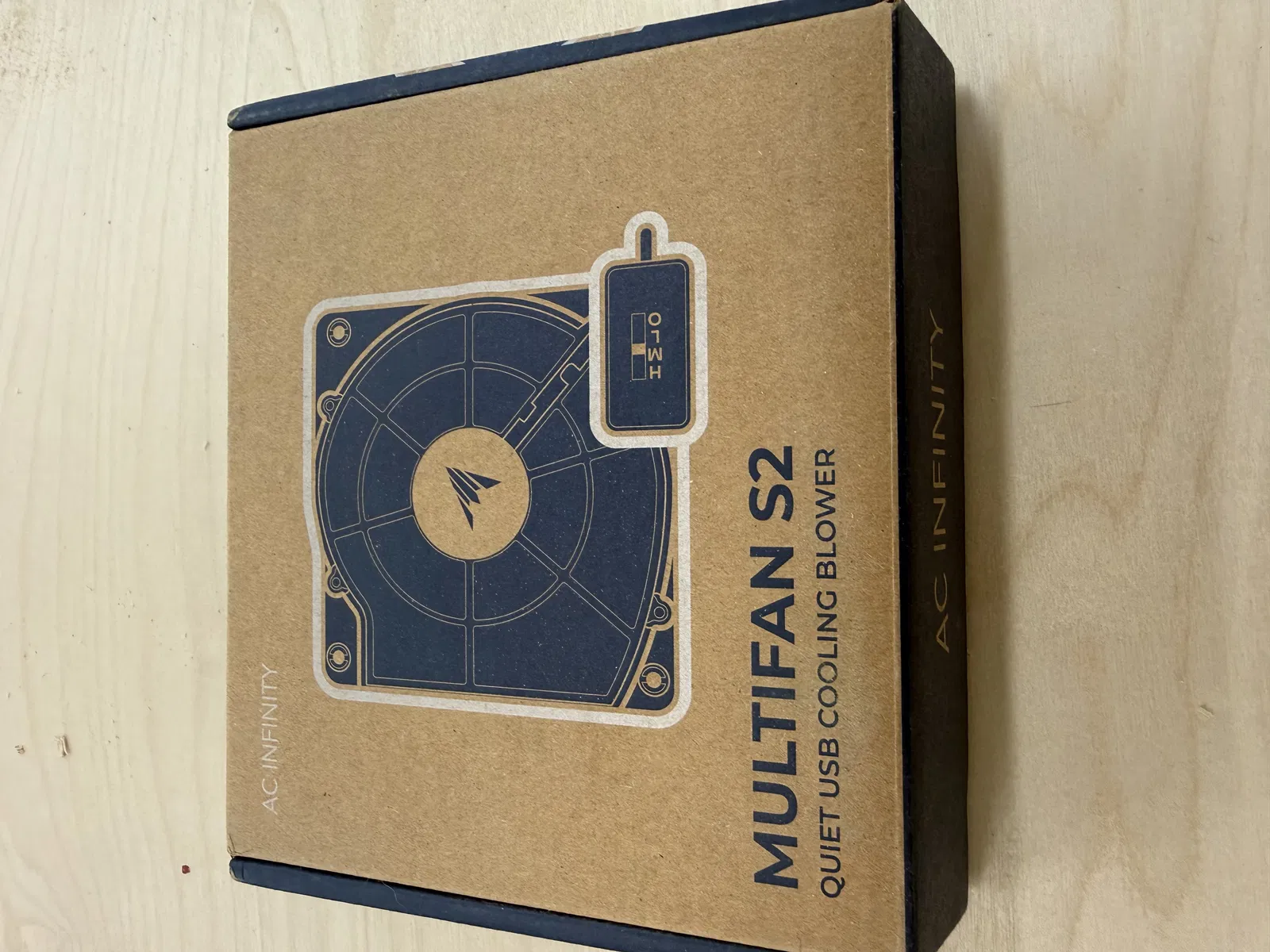

Giá treo dọc cho quạt AC Infinity Multifan S2

Tôi đang dựng một vài tủ kín có chứa các thiết bị điện tử và những nguồn sinh nhiệt khác. Tôi cần một cách để gắn dọc quạt AC Infinity Multifan S2 vào các vách bên trong tủ. Đây là thành quả của tôi.

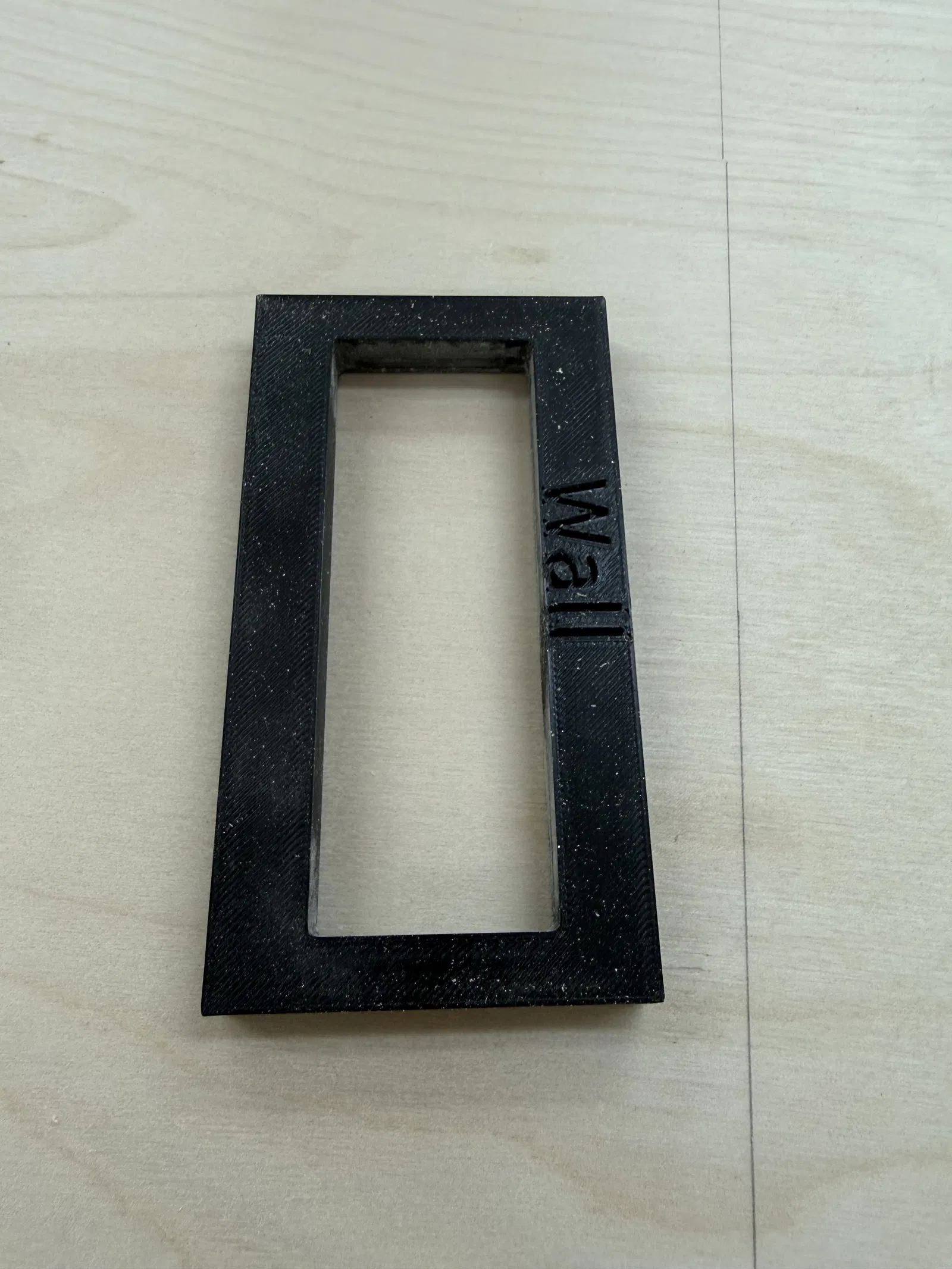

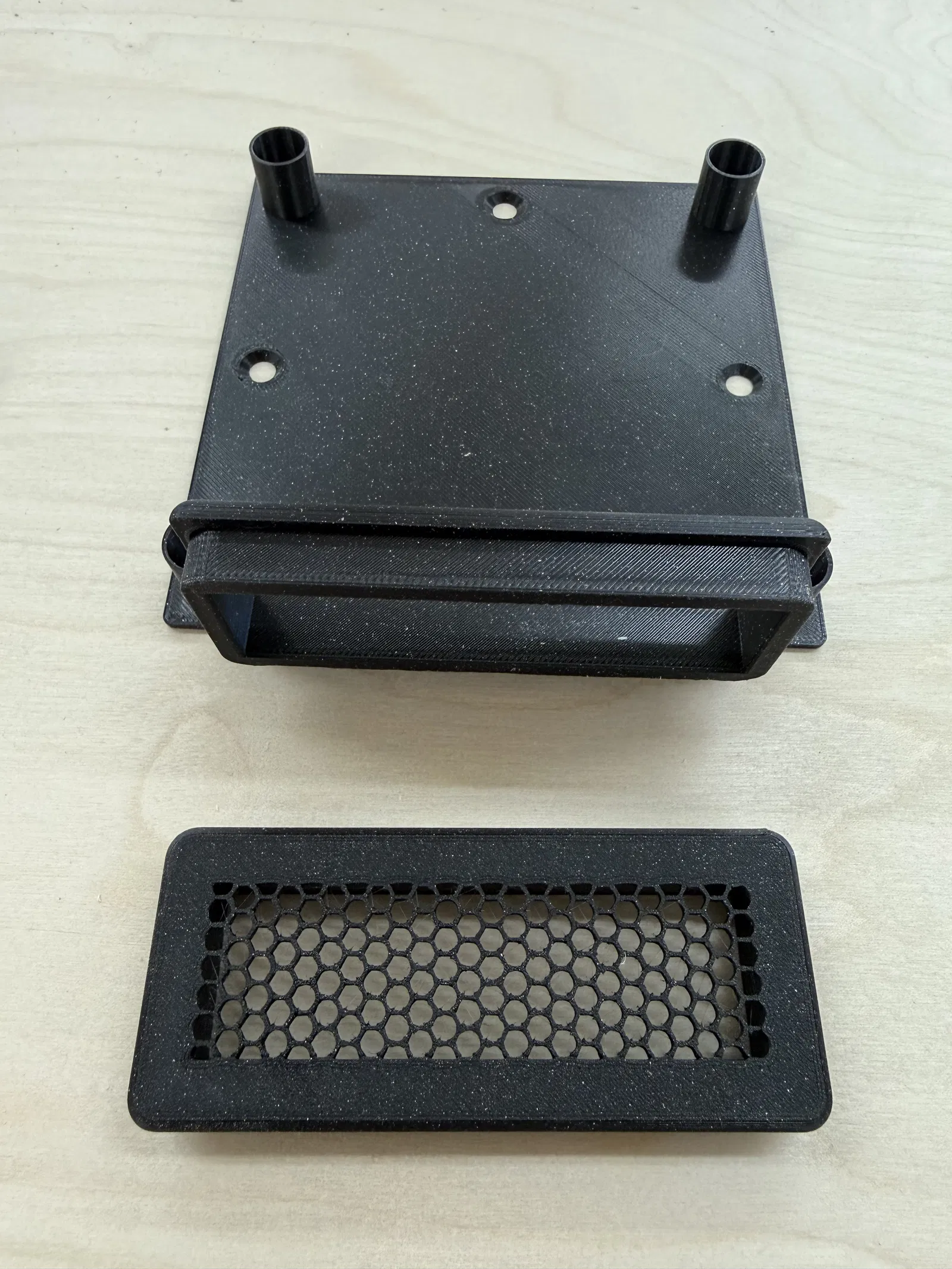

Mô hình này bao gồm ba phần: 1) khuôn phay (router template) để bạn khoét lỗ thoát khí cho quạt; 2) giá đỡ quạt có thể bắt vít vào cạnh tủ; và 3) tấm lưới bảo vệ cho mặt ngoài của tủ.

Giá đỡ quạt giữ quạt cách xa thành tủ để đảm bảo luồng khí lưu thông tốt nhất vào quạt.

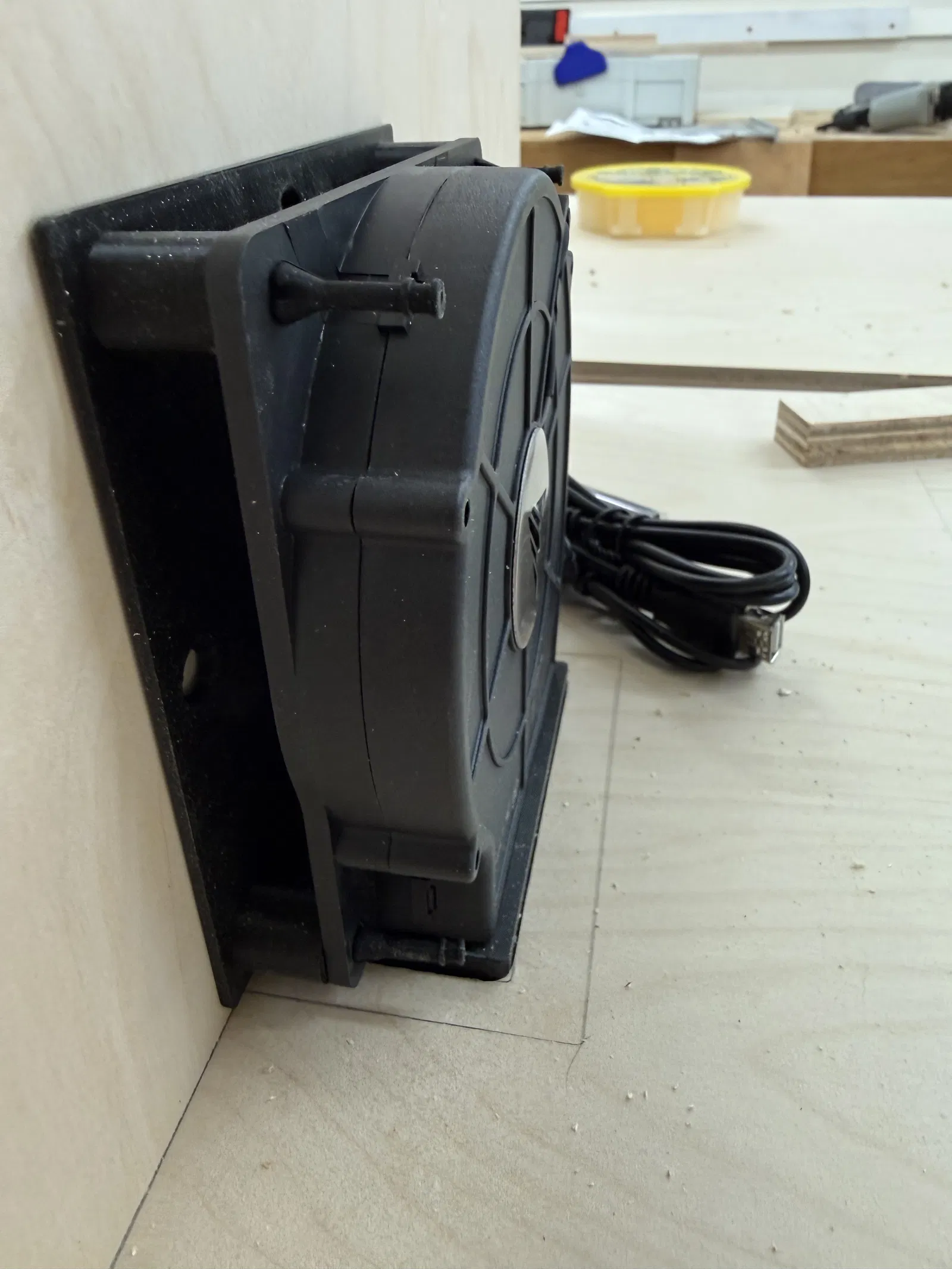

Trong trường hợp của tôi, tôi muốn quạt thổi khí xuống dưới, nên lỗ được khoét ở sàn tủ với quạt gắn trực tiếp lên tường.

Hướng dẫn lắp đặt:

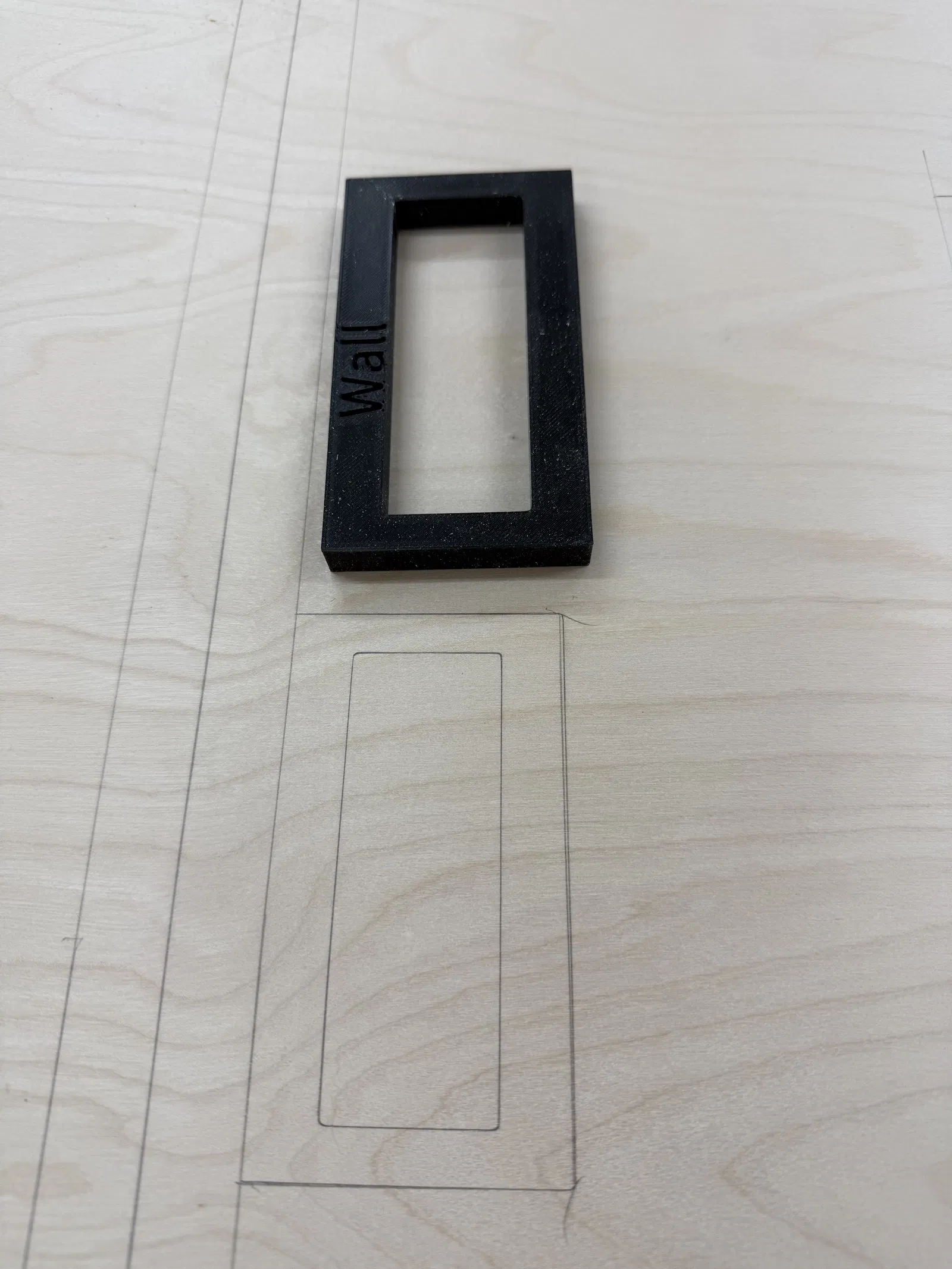

1. Đánh dấu vị trí trên thành tủ và dùng khuôn phay để vẽ đường viền của lỗ cần khoét.

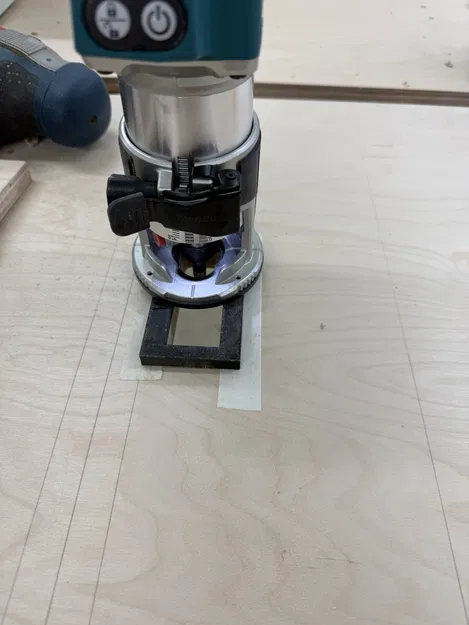

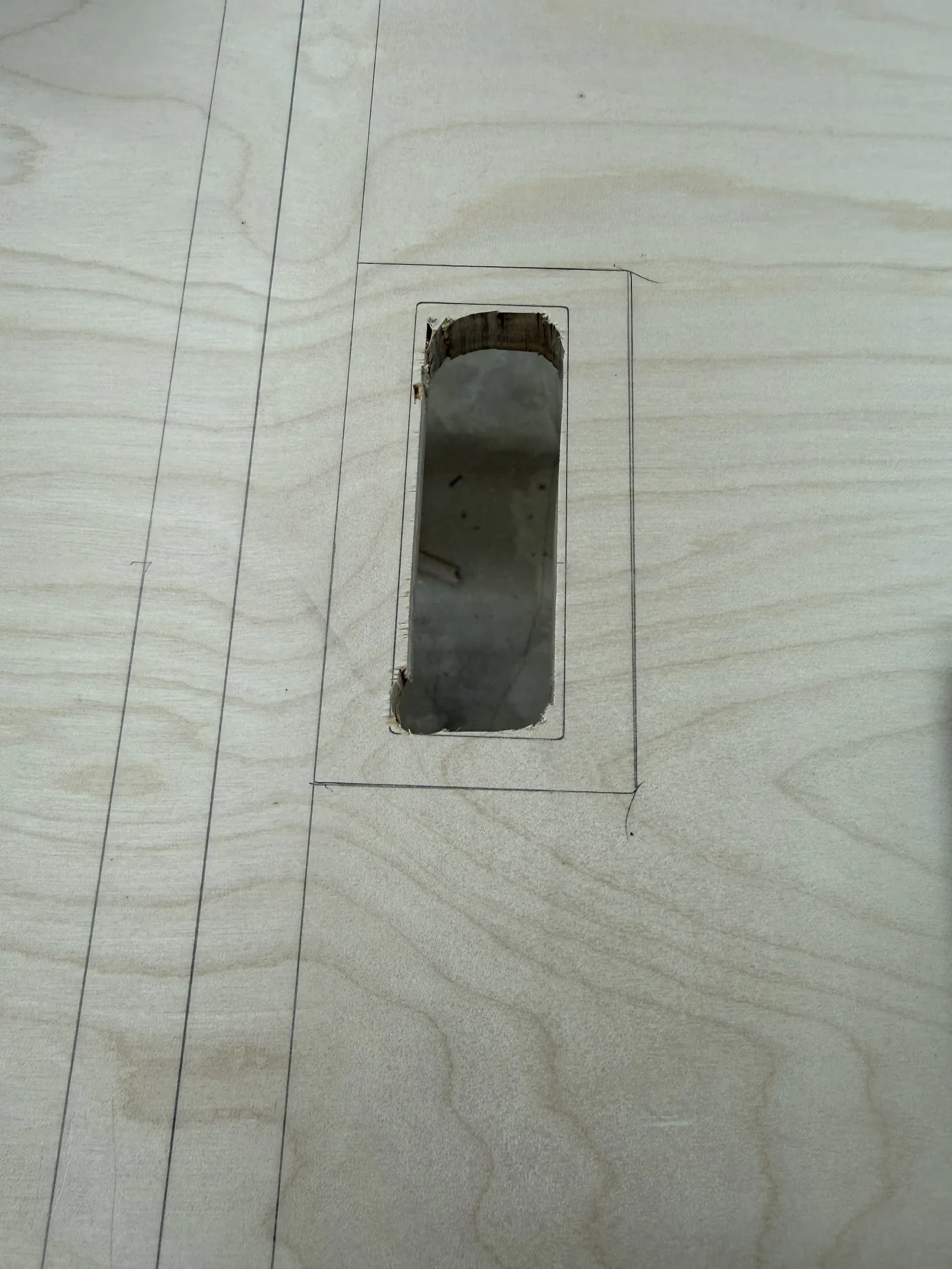

2. Khoét lỗ. Tôi dùng máy cưa lọng (jigsaw) để cắt thô, sau đó dùng mũi phay có bạc đạn (top bearing pattern bit) để hoàn thiện. Tôi cố định khuôn vào phôi bằng băng dính hai mặt.

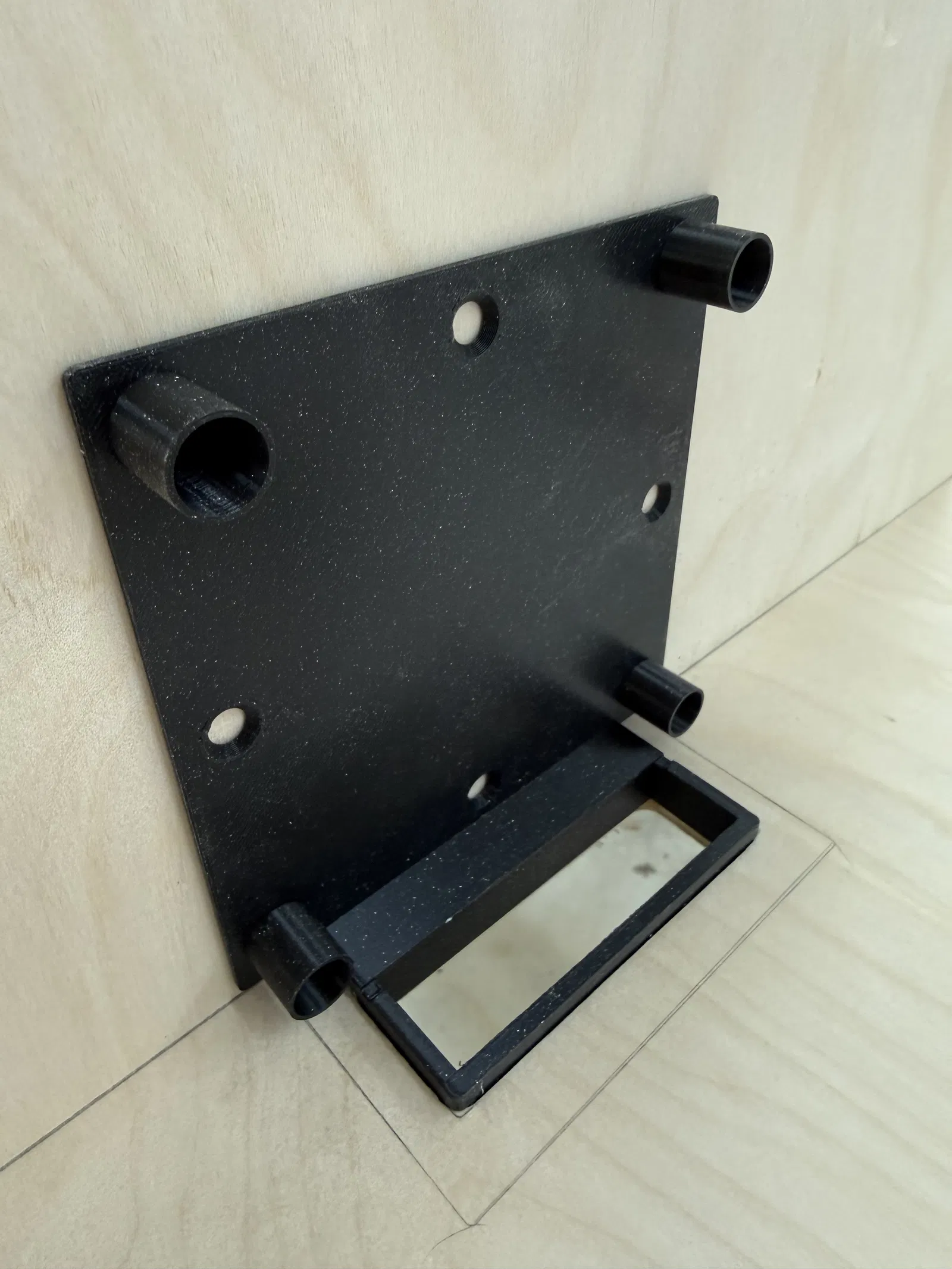

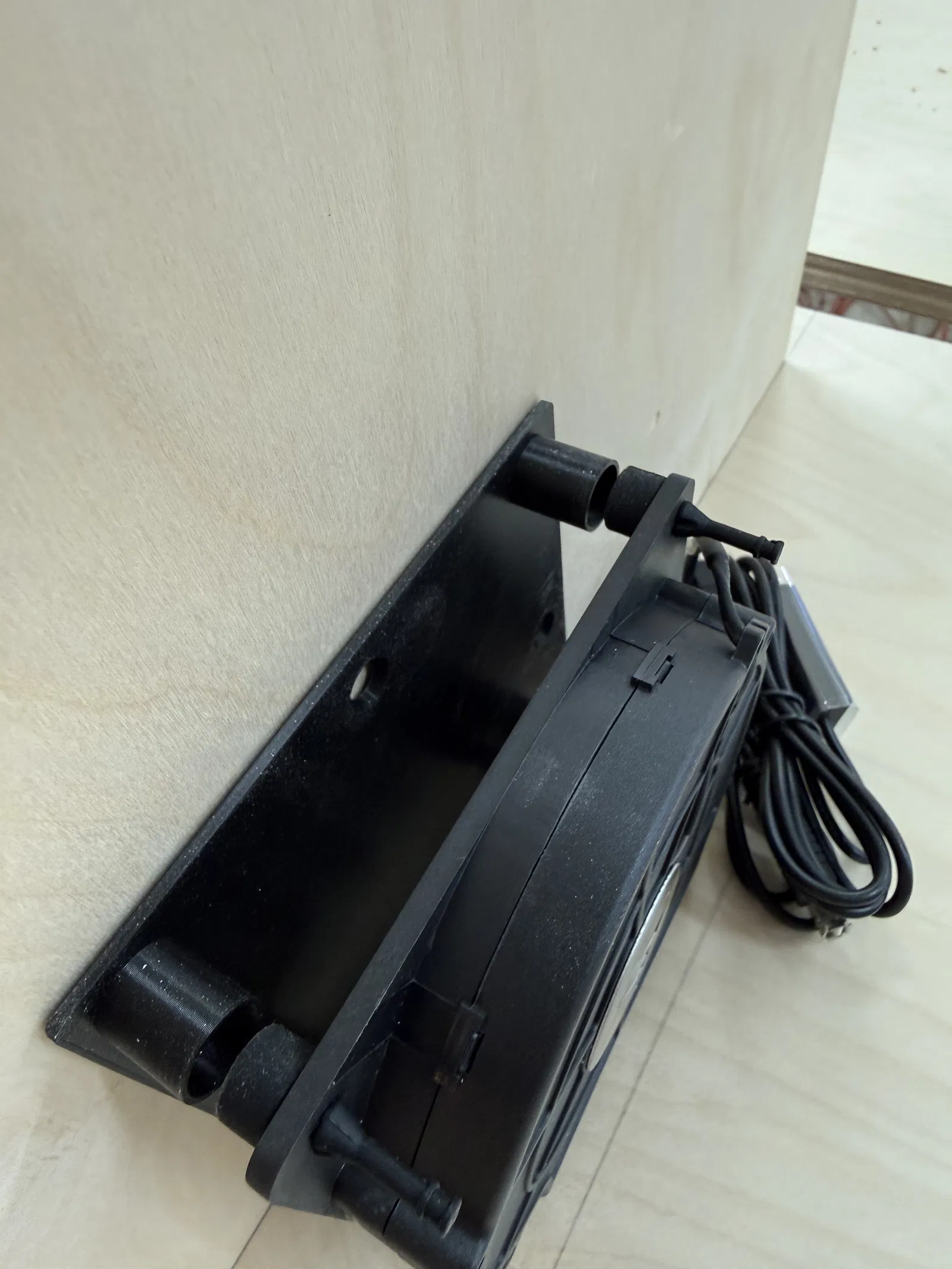

3. Đặt giá đỡ quạt vào lỗ và cố định vào tường bằng ốc vít. Tôi sử dụng loại ốc gỗ nhỏ #4.

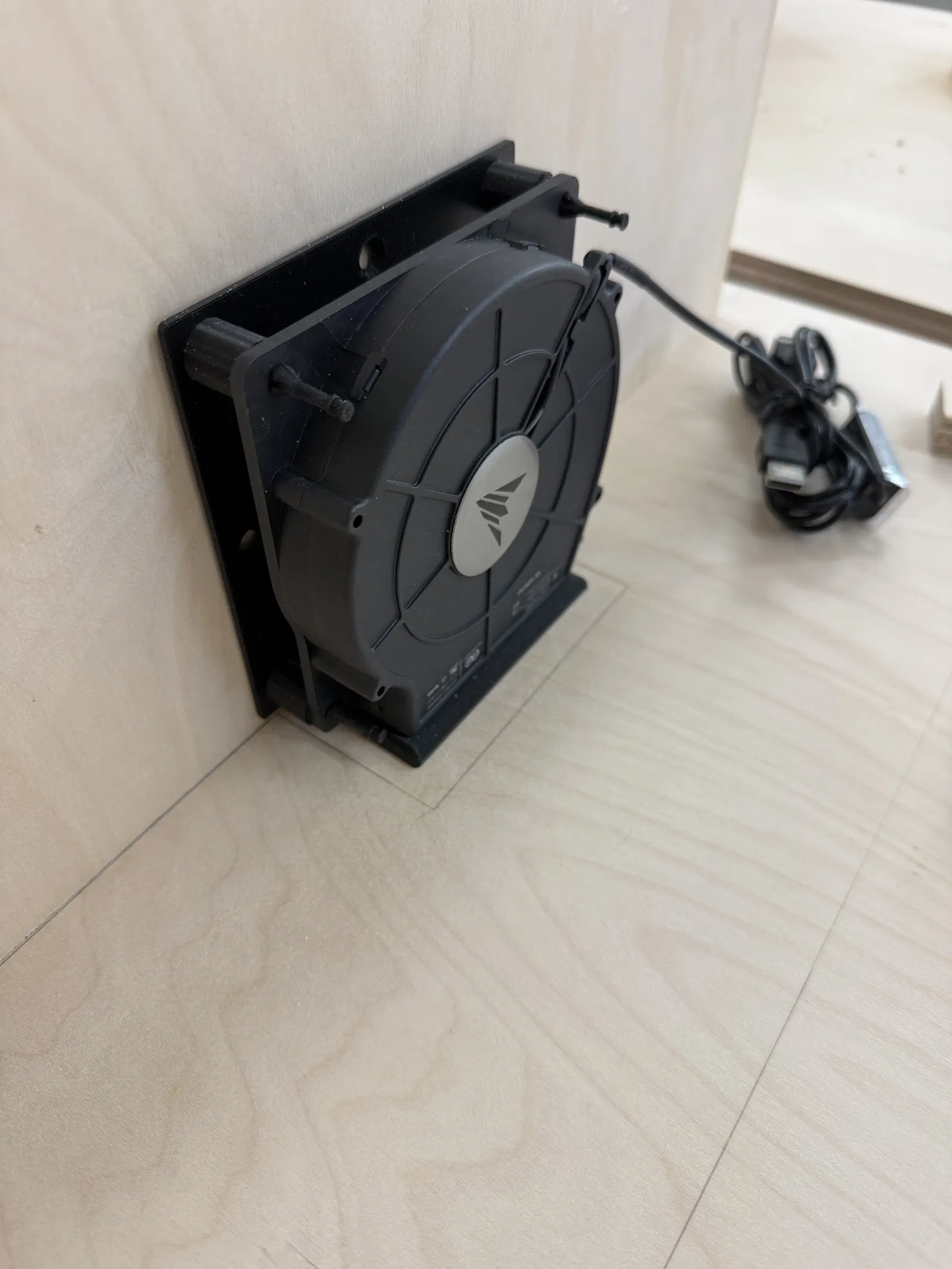

4. Lắp quạt vào giá.

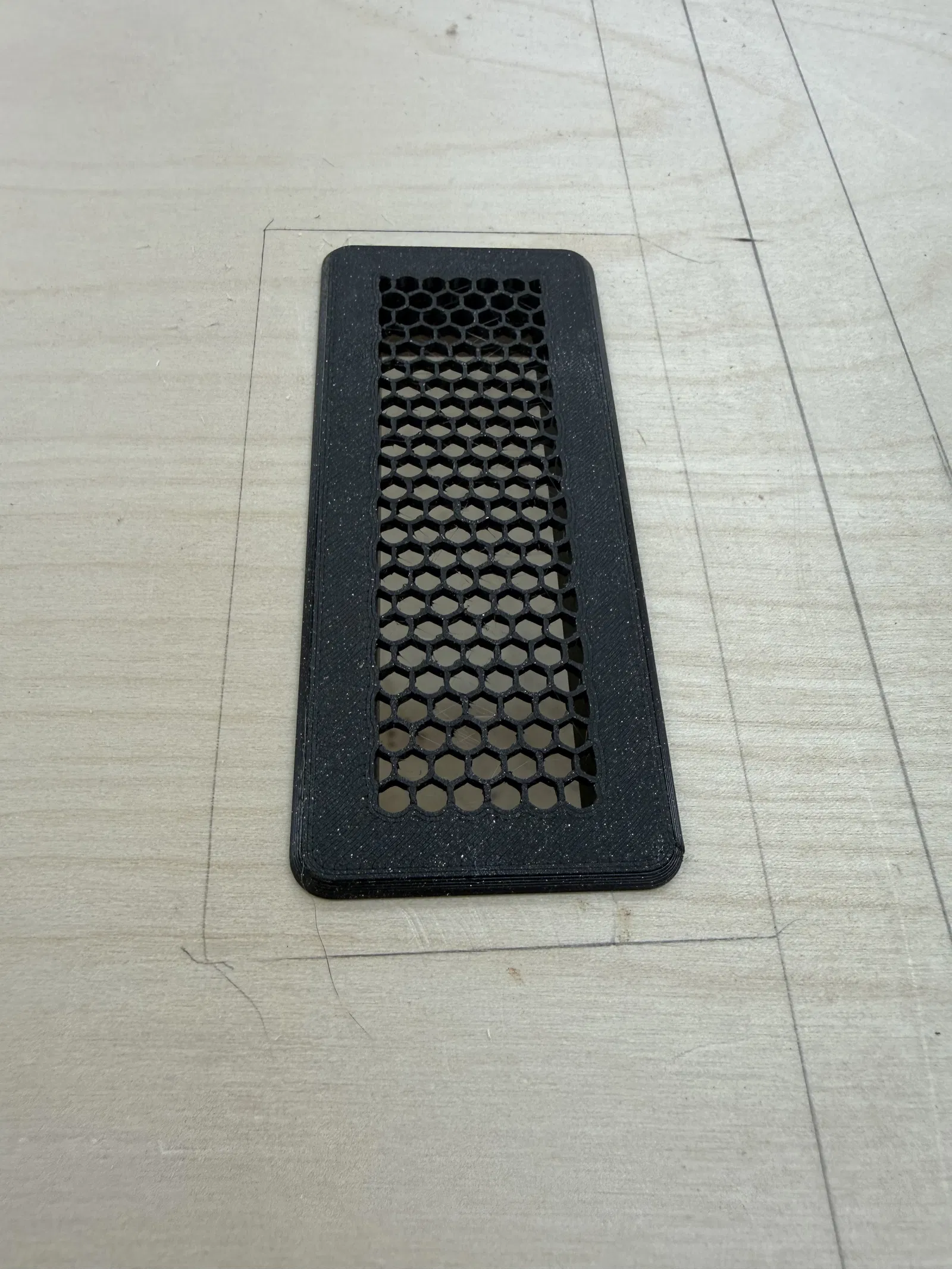

5. Cố định tấm lưới vào mặt còn lại của lỗ thoát khí bằng keo silicon hoặc các loại keo trám tương tự.
