Con lăn và khung đỡ (Bản remix)

Remix từ Giá đỡ cuộn nhựa cho hộp sấy Elegoo Centauri Carbon Tác giả RobertSamples_345778

Tác giả Sanch_1614249

Lượt tải
3
Lượt coi
66

File 4 644,5 KB

  • desi_roller_front_cap_1774689478.3mf3MF · 90,6 KB
  • desi_roller_main_frame_1774689478.3mf3MF · 119,1 KB
  • desi_roller_cap_1774689479.3mf3MF · 95,6 KB
  • desi_roller_1774689480.3mf3MF · 339,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#264698
Danh mục
Máy In 3D
Ngày đăng

Mô tả

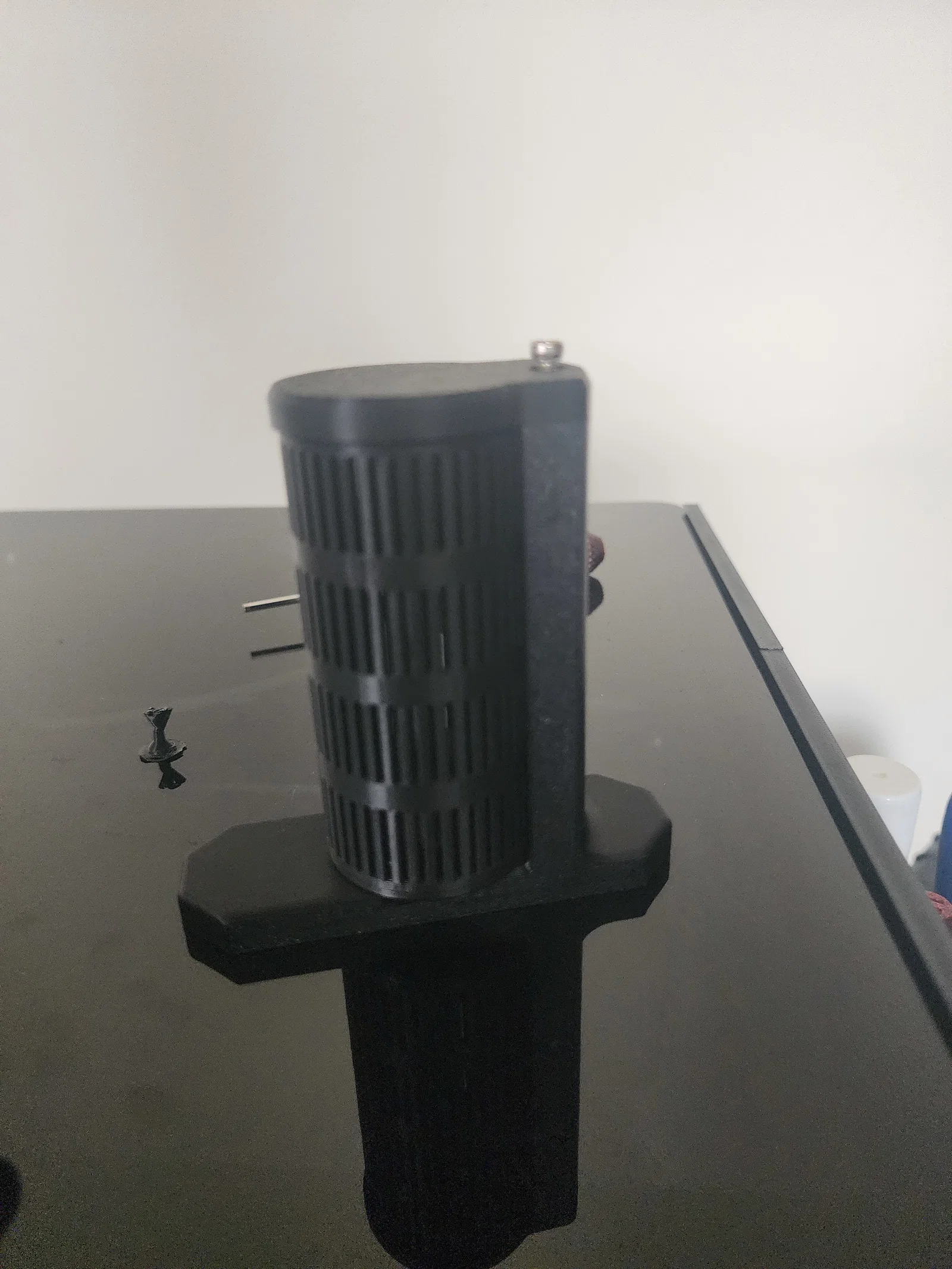

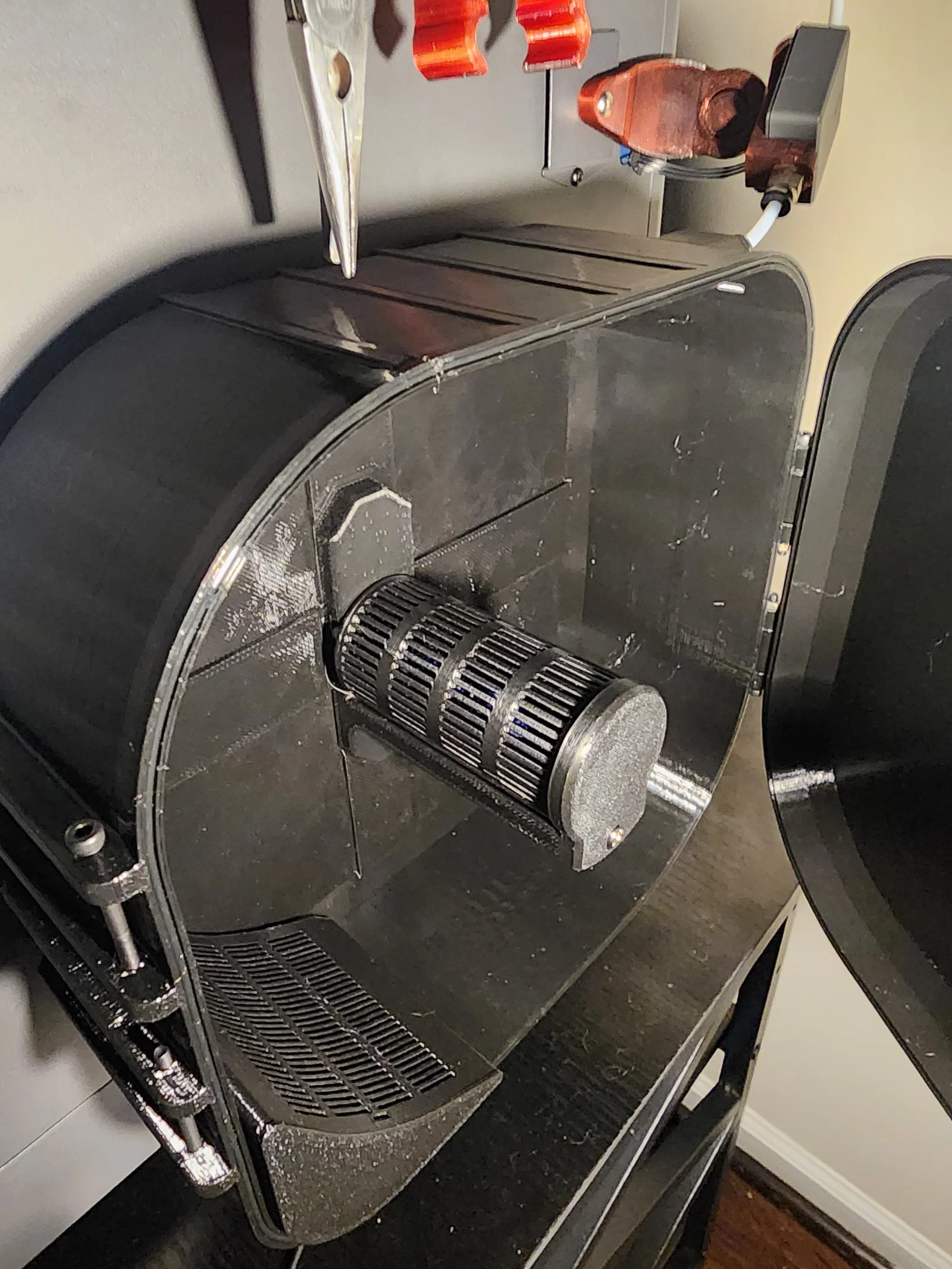

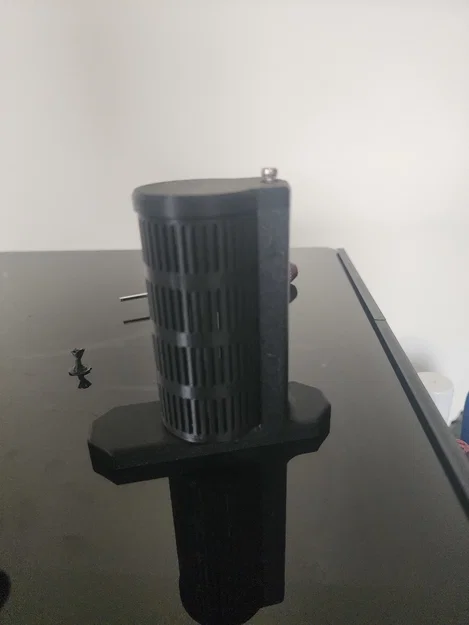

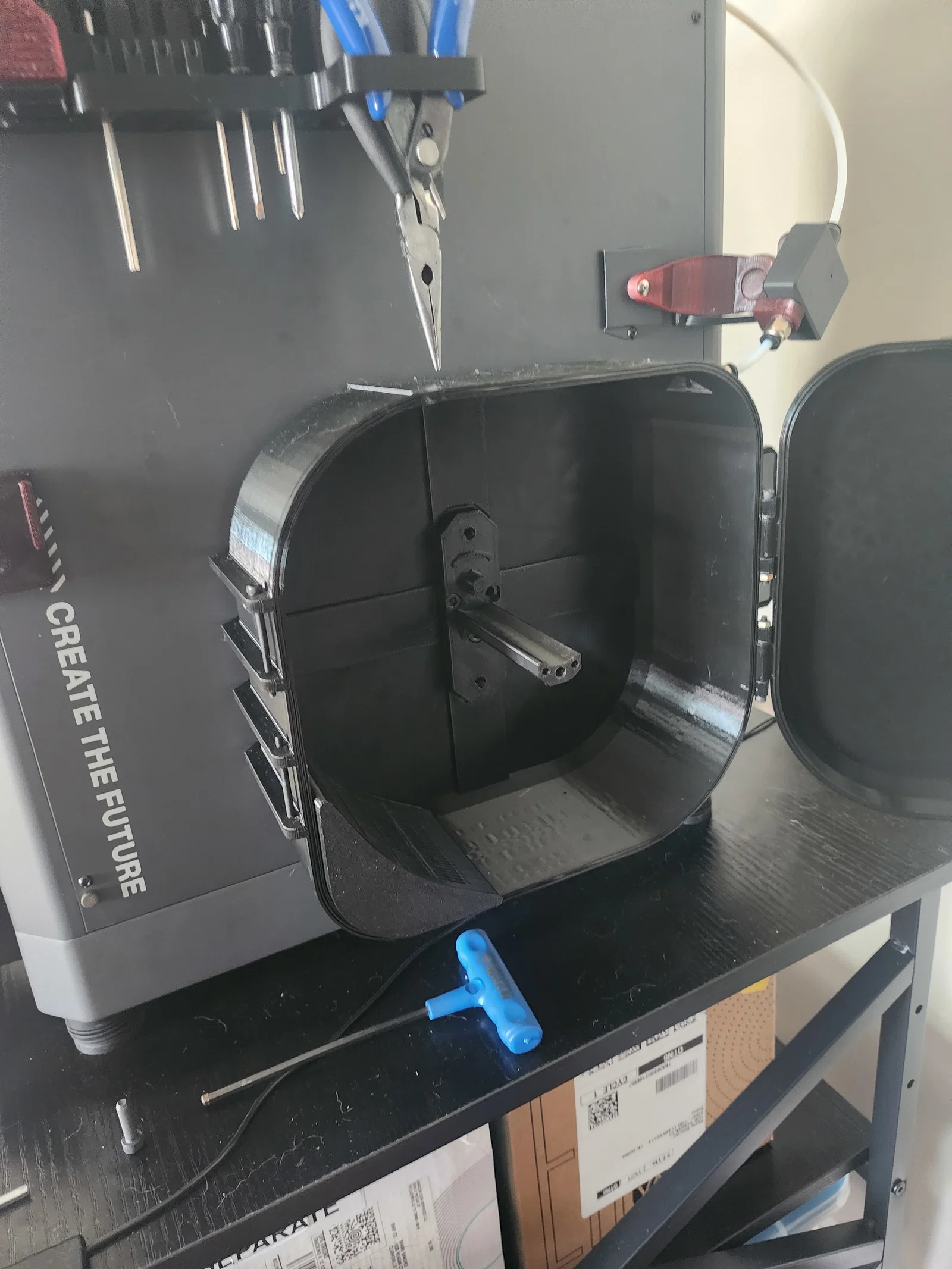

Con lăn chứa hạt hút ẩm cho hộp sấy sợi nhựa Centauri Carbon. Mình đã sử dụng kích thước gốc từ file Orca slice tải về ban đầu để thiết kế lại trên Fusion. Mình muốn một con lăn có đường kính lớn hơn và không xoay quá trơn như bản gốc (có lẽ do mình không nên dùng vòng bi đỏ). Con lăn này có thể tháo rời để đổ hạt hút ẩm vào bên trong. Trục của bản in đầu tiên bị thấp hơn 7mm, nên mình đã chỉnh sửa lại thanh đỡ (khá nhiều), thay đổi trục và thiết kế "không dùng vòng bi" để tạo độ căng phù hợp, giúp sợi nhựa không bị tự bung ra. Cảm ơn ông Robert Samples.

LƯU Ý: Bạn có thể cần dùng mũi taro M8x1.5mm để làm sạch ren trên nắp con lăn. Thông số in: infill 100% cho con lăn và nắp con lăn; khung chính và nắp khung để 20%. In đặt nằm nghiêng (như thiết kế gốc), sử dụng support dạng tree/organic chỉ trên bàn in, thêm 1 support nhỏ ở phần trục. Mình dùng nhựa Sunlu PETG màu đen mờ (vì mình thích màu này!).

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
4
Tổng dung lượng
644,5 KB
File lớn nhất
339,2 KB
