Giá đỡ cốc cho Toyota Sienna, phụ tùng số 55620-08050

Tôi đã in bằng PLA .20mm với 60% độ đặc trên một Prusa Mini. Tôi đã lấy kích thước từ việc sử dụng thước kẹp kỹ thuật số trên bộ phận gốc, mô hình hóa bằng SketchUp. Sự khác biệt rõ ràng nhất so với bản gốc là các cạnh không mượt mà như trước – tôi chỉ tạo một cạnh vát 45 độ bằng cách sử dụng công cụ “follow-me” trong SketchUp.

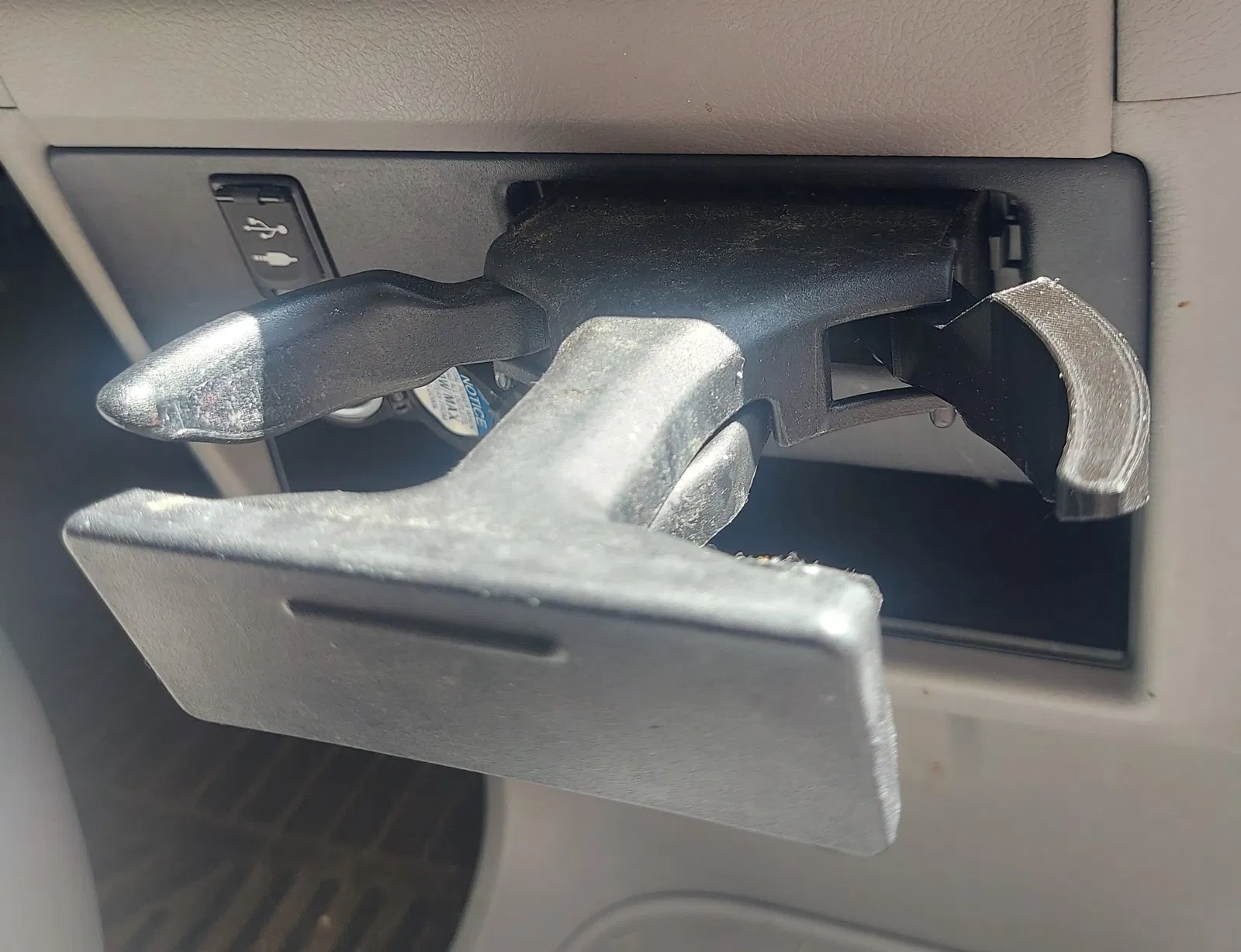

Mô hình là cho bộ phận bên phải, chỉ cần đối xứng hoặc làm gì đó trong một chương trình cắt để có được bên trái. Trong bức ảnh, cánh tay in ra ở bên phải, và cánh tay gốc ở bên trái.

Sẽ thật vui nếu in nó bằng một màu sắc gây chú ý.

Việc loại bỏ bộ phận cũ và lắp đặt bộ phận mới diễn ra như sau:

1. Dùng tuốc-nơ-vít đầu chữ thập để tháo một con ốc giữ cánh tay ở vị trí, nằm dưới cánh tay tại điểm xoay.
2. Sau khi con ốc rơi xuống, cánh tay có thể được kéo ra ngoài. Cẩn thận – một lò xo sẽ rơi xuống từ nơi con ốc đã chạy qua bộ phận.
3. Kiểm tra lò xo. Nó sẽ có hai chân hướng ra hai hướng ngược nhau. Kiểm tra cánh tay in – có một lỗ ở đầu móng cho một trong những chân lò xo đi vào. Lỗ đó sẽ nhận chân ở dưới cùng của lò xo. Chân trên của lò xo cần phải trượt vào và chạm vào vỏ của đơn vị điều khiển. :fade: xin lỗi vì không có ảnh của phần đó.
4. Chèn lò xo trở lại vào nơi mà con ốc sẽ đi qua. Đảm bảo rằng chân lò xo trên đang đè vào bên trong vỏ điều khiển. Đẩy cánh tay mới trở lại vào đơn vị, khiến lò xo nằm bên trong móng tay của cánh tay. Làm việc cho đến khi chân dưới của lò xo chèn vào lỗ tiếp nhận trong móng tay của cánh tay.
5. Giữ cánh tay ở vị trí, chèn lại con ốc, qua dưới của cánh tay móng, qua giữa lò xo, và lên vào lỗ ốc trong vỏ. Siết chặt ốc, nhưng không quá chặt đến mức cánh tay không thể xoay nữa.
6. Lợi nhuận.
