Đế để bàn/kệ cho Unifi U7 Pro XG/XGS

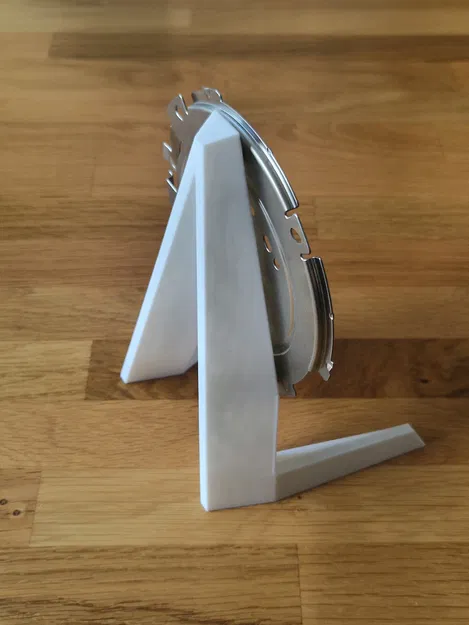

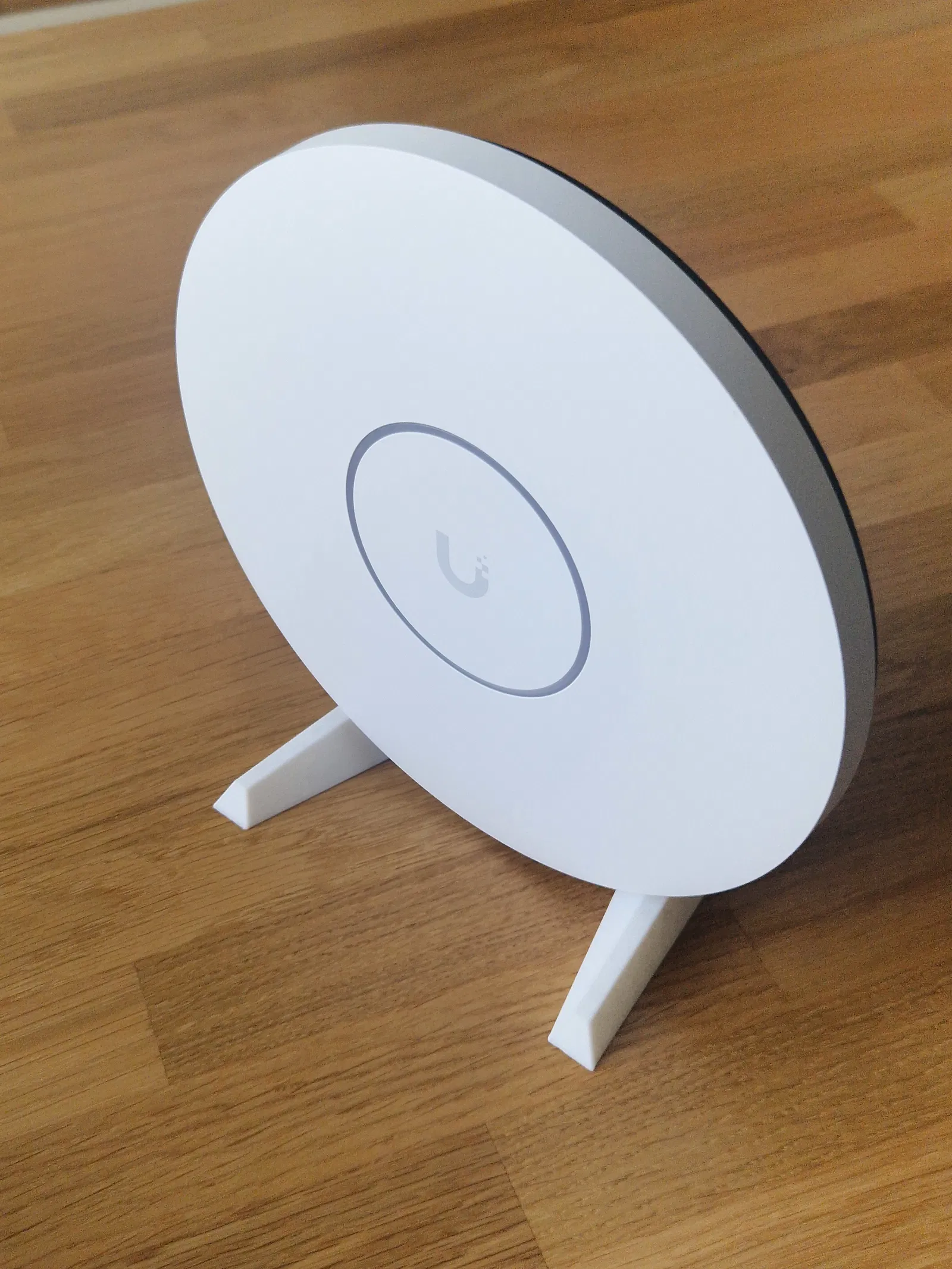

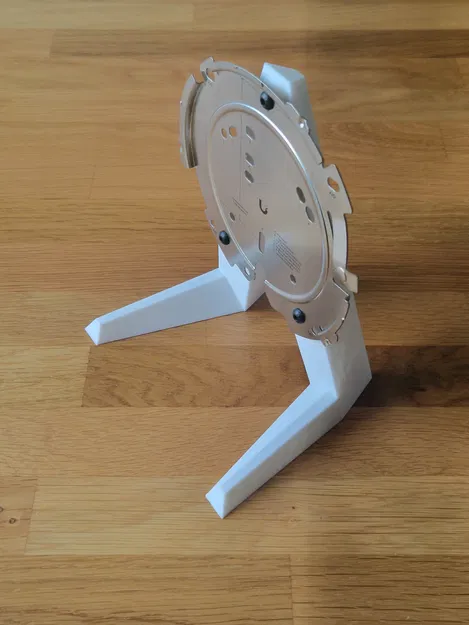

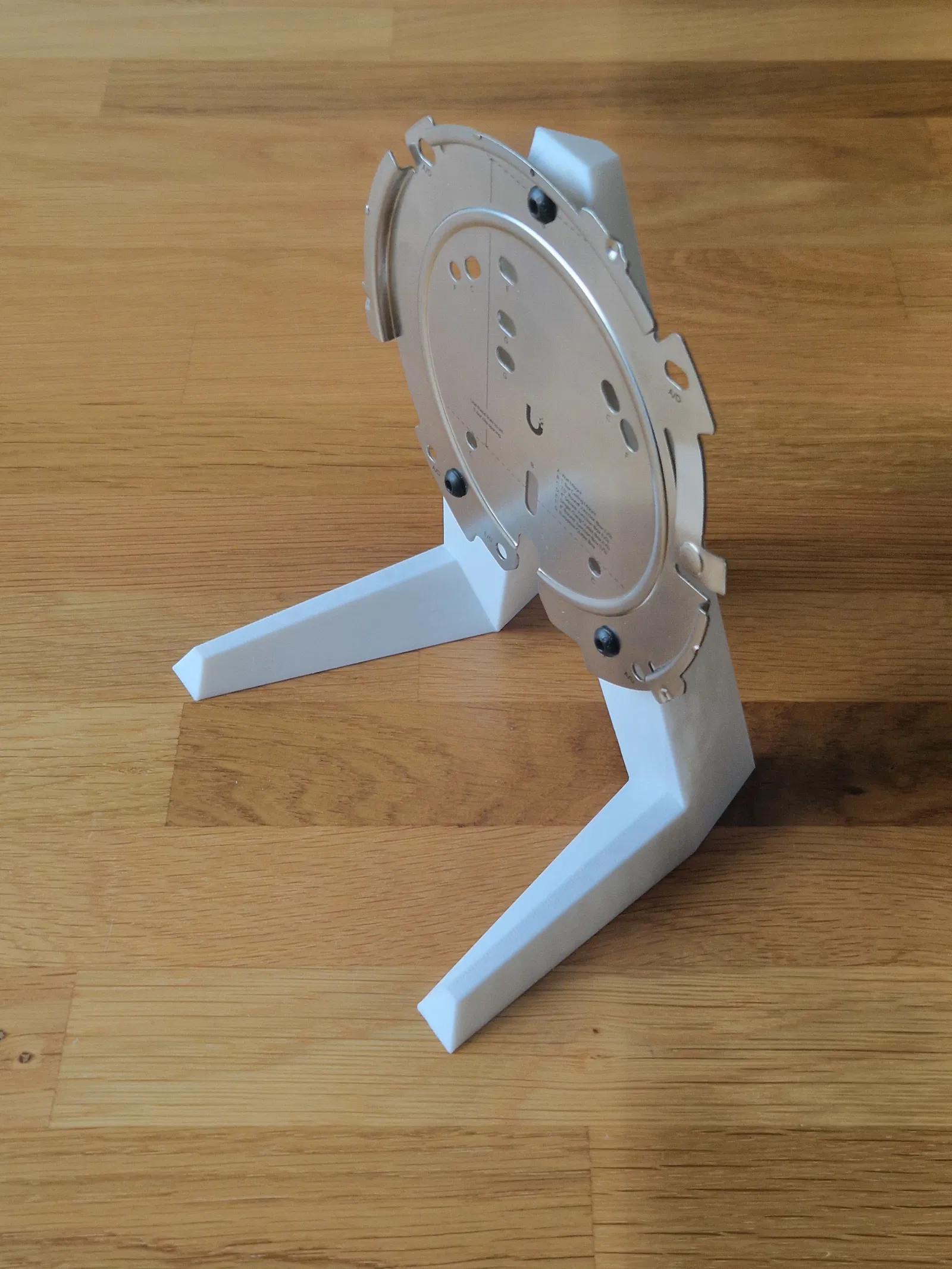

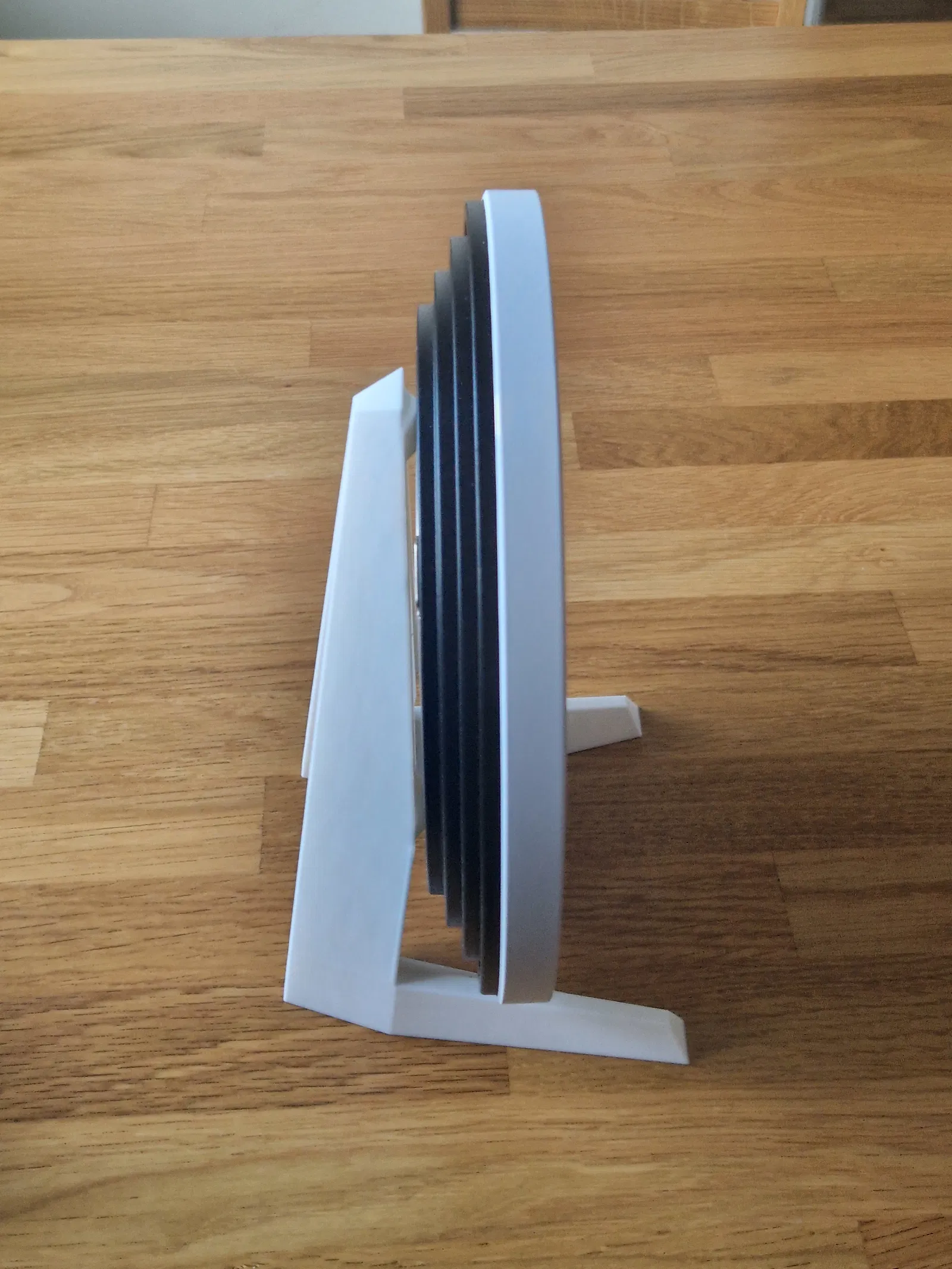

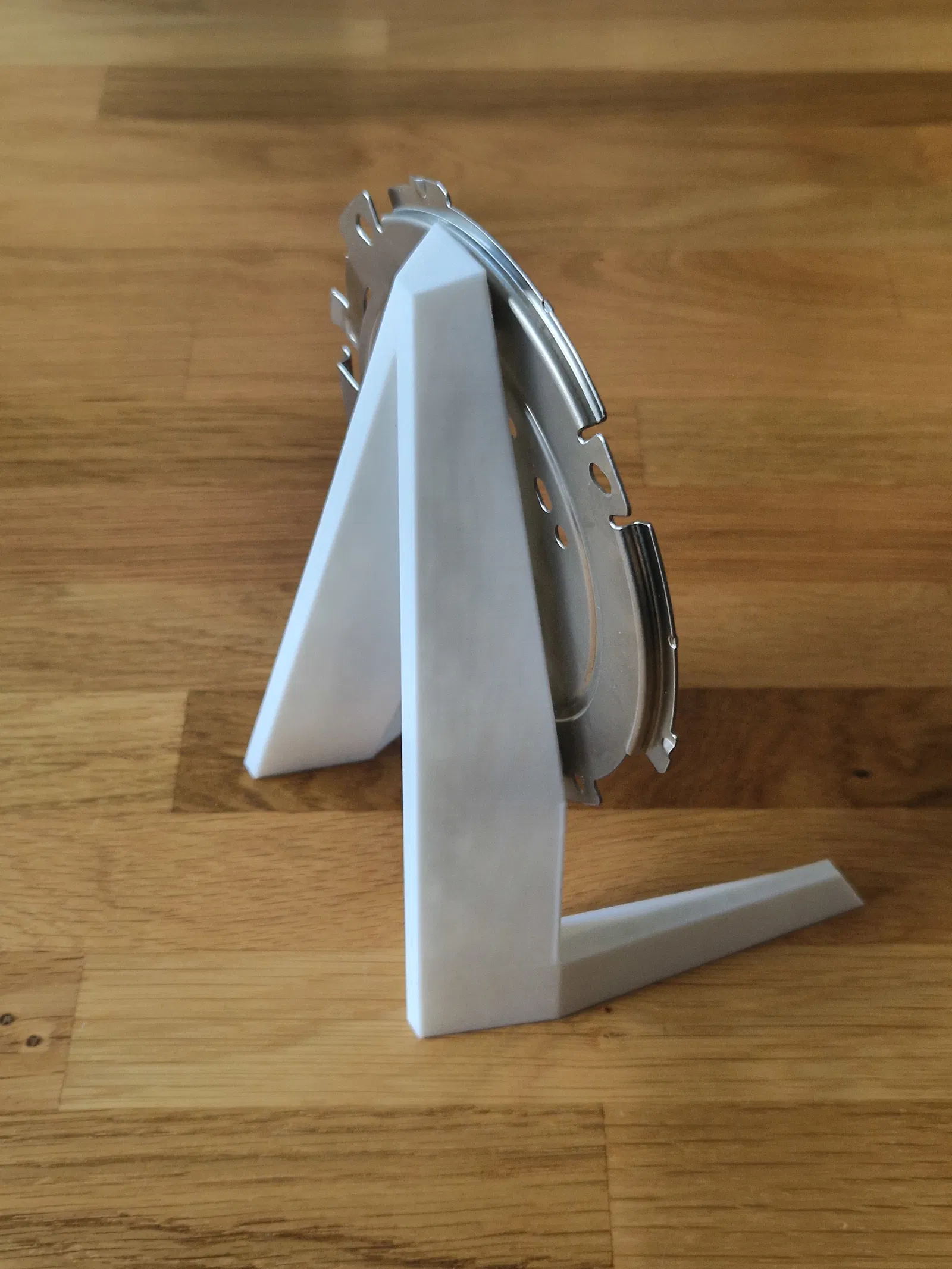

Đế để bàn hoặc kệ cho Unifi U7 Pro XG/XGS. Do dòng U7 Pro XG khá nặng, thiết kế này được làm với các tiết diện lớn để đảm bảo độ cứng cáp, không bị cong vênh theo thời gian kể cả khi in bằng nhựa PLA/PETG mà vẫn tiết kiệm filament. Thiết bị AP được gắn trên các trụ đệm để tạo khoảng cách, giúp giảm bớt lượng nhiệt truyền từ AP sang đế. Lưu ý là AP sẽ được gắn ở tư thế hoàn toàn thẳng đứng, dù trong vài hình ảnh trông có vẻ hơi nghiêng ra sau.

Tôi đã dùng PLA và thấy ổn, nhưng còn phải xem tình hình vào mùa hè sắp tới. Nếu bác nào sống ở nơi thời tiết nóng, PLA có thể sẽ bị mềm đi.

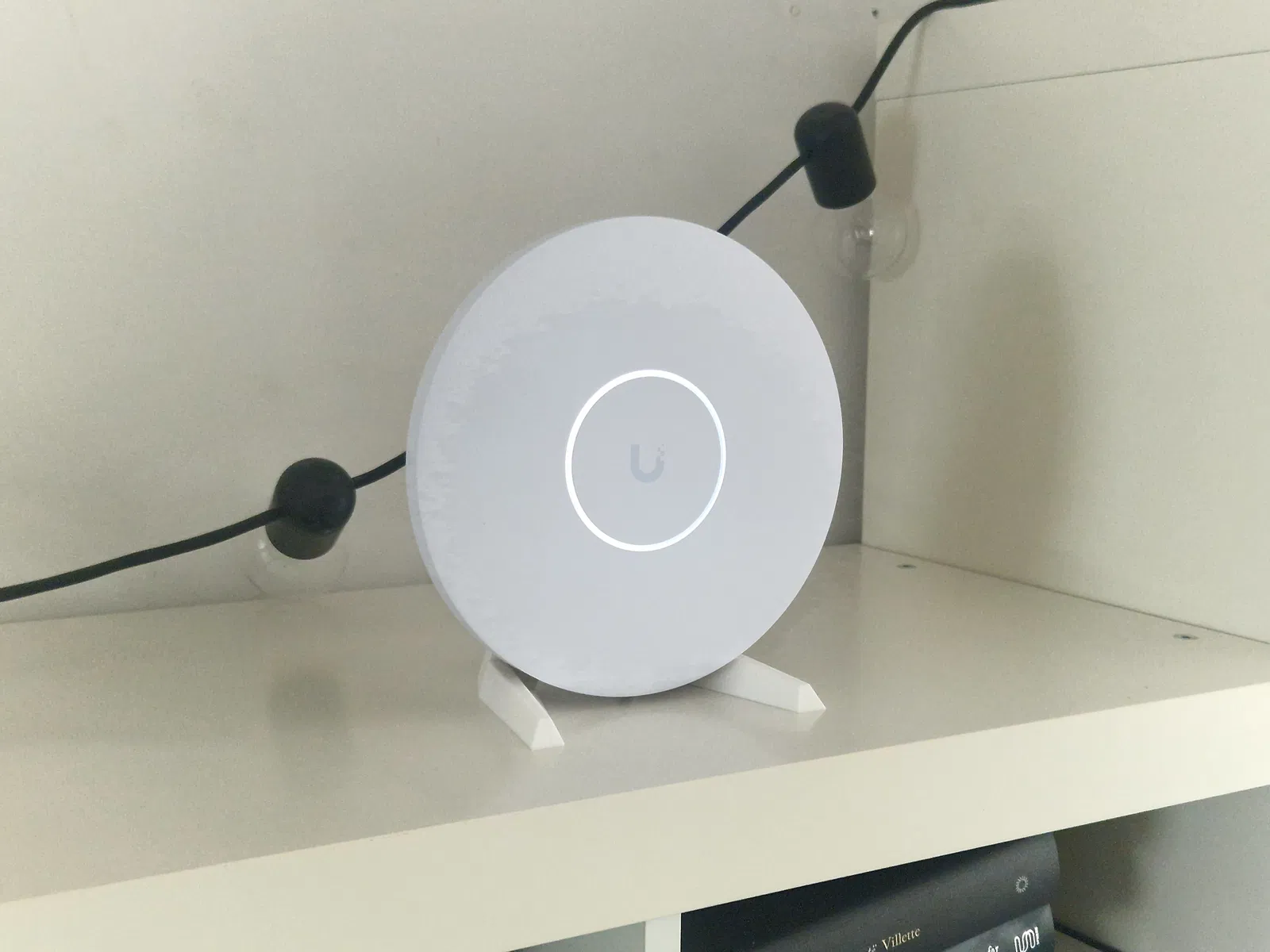

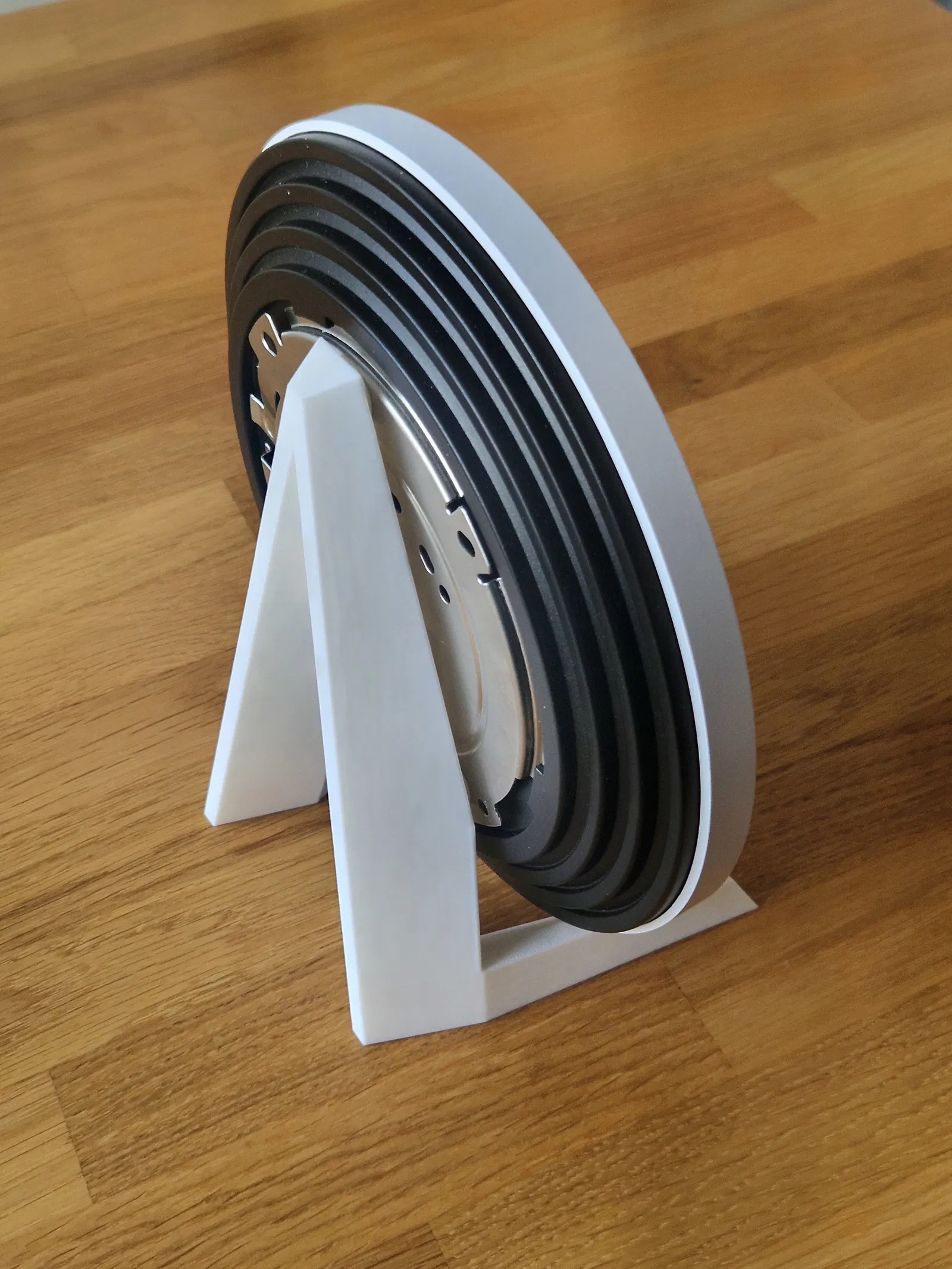

Cái đế trong hình chính tốn 78g nhựa PLA, in cấu trúc 0.2 với infill 15% (30% tại các vùng cần chịu lực). Tôi dùng máy Prusa Mini, lớp in 0.08mm ở mặt trên của phần 'chân' để giảm hiện tượng bậc thang.

Các tùy chọn lắp đặt

• Taro ren M4: Các lỗ được thiết kế sẵn 3mm, bác cần khoan lên 3.2mm rồi taro ren M4. Nếu không thì dùng vít tự ren (self-tapper) loại vừa vặn cũng ổn. Lỗ trên sâu 12mm, hai lỗ dưới sâu 17mm.

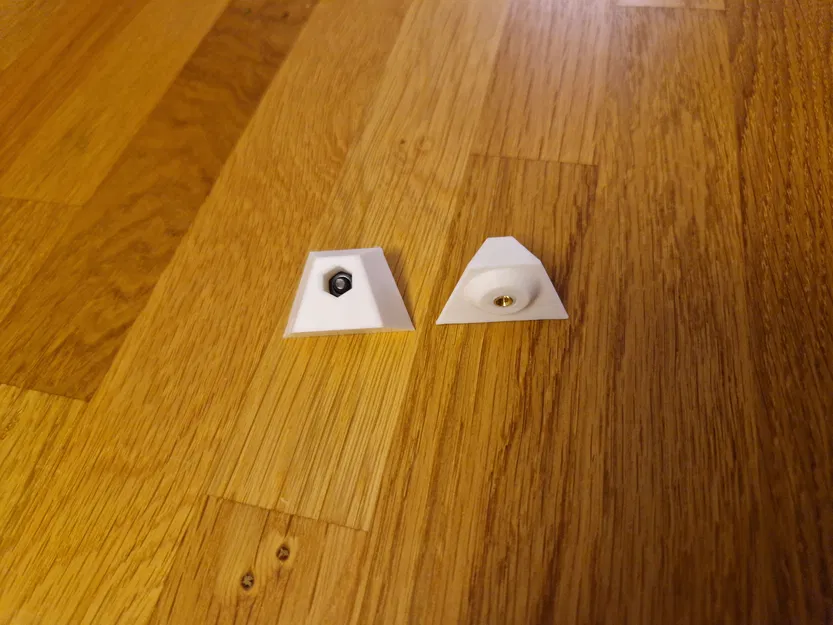

• Heat insert M3: Dùng file âm bản 'u7_pro_xg_stand_m3_insert_negative.stl'. Hoặc nếu bác in mẫu gốc có thêm phần tường bao quanh lỗ bằng 'u7_pro_xg_stand_perimeter_modifier.stl', phần nhựa này đủ dày để khoan lên 4mm. Xem hình cuối để biết cách test với insert.
• Đai ốc lục giác M4 và vít M4 dài 10-14mm: Sử dụng kèm file 'u7_pro_xg_stand_hex_nut.stl'. Bản này được làm dày dặn hơn để có hốc chứa đai ốc ở phía sau mà không cần hỗ trợ (support). Xem hình cuối để biết chi tiết. Bản này tôi mới chỉ in thử phần đầu, bác nào in xong nhớ đăng ảnh cho mọi người xem nhé.

Các file modifier (bổ trợ)

• u7_pro_xg_stand_perimeter_modifier.stl: Tăng số lượng tường (perimeters) và lớp trên/dưới quanh lỗ để có thêm thịt khi cần khoan/taro.
• u7_pro_xg_stand_infill_modifier.stl: Tăng mật độ infill lên 30% quanh khu vực ốc vít để chịu lực tốt hơn.
• u7_pro_xg_stand_feet_infill.stl: Tăng infill tại điểm nối giữa chân đế và trụ, vì đây là khu vực chịu lực cao.
• u7_pro_xg_stand_m3_insert_negative.stl: Dùng làm hình dạng âm bản để mở rộng lỗ lên 4mm cho các loại heat insert M3.
