Bộ tấm ốp M-LOK cho Stribog SP9

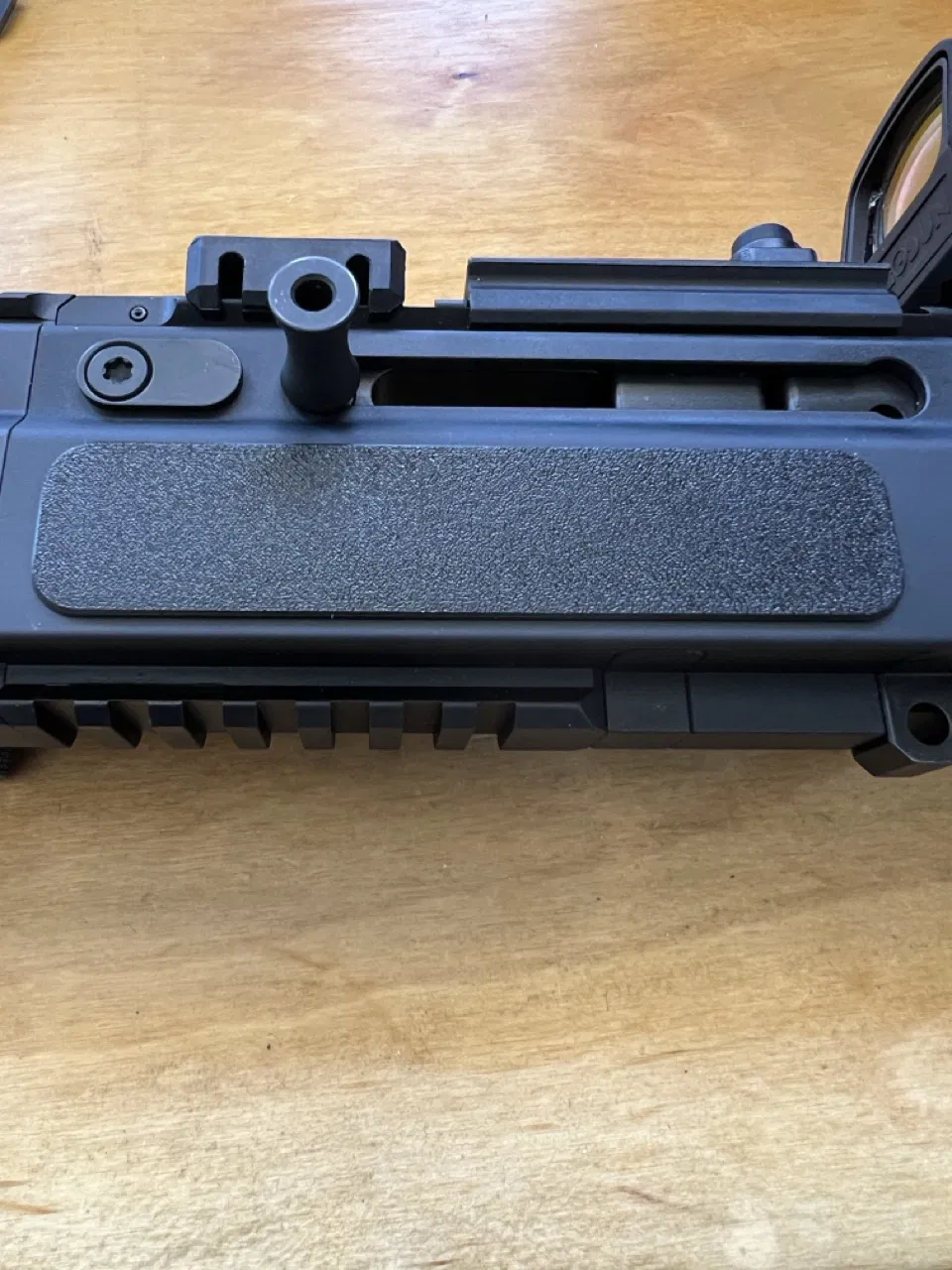

Đây là các miếng ốp cho 2 khe M-LOK bên hông và khe 45 độ trên súng Stribog SP9. Mình đã kết hợp hai miếng ốp khe M-LOK và một miếng ốp khe 45 độ từ thiết kế gốc của Vivid-Combination-60. Cái chốt thứ hai đã được cắt khoét để không bị cấn vào đai ốc nòng súng. Mình đã thử in bằng nhựa Voxel PLA+HS khi canh chỉnh độ khít, nhưng nếu dùng các loại nhựa chịu nhiệt cao hơn thì sẽ bền hơn.

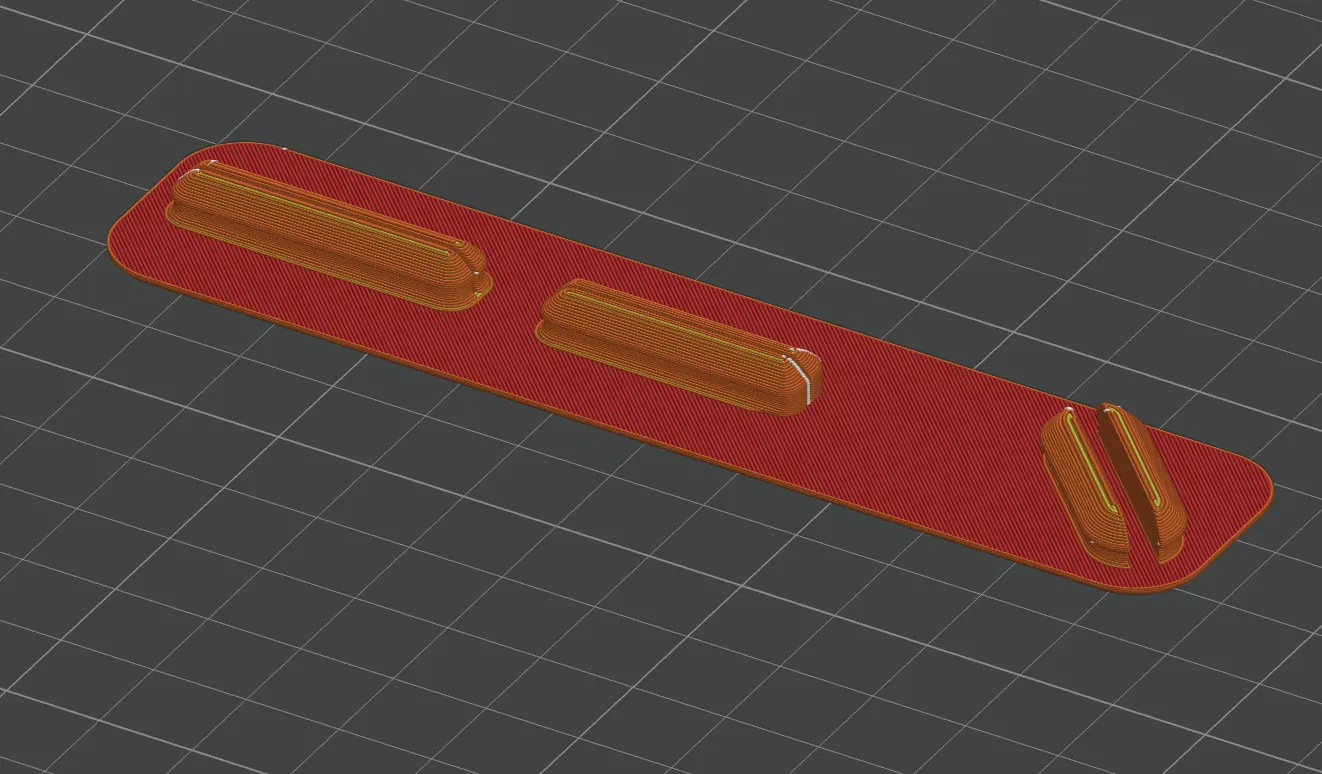

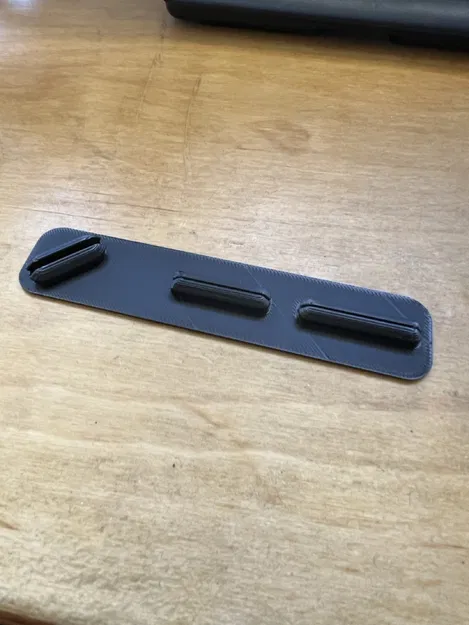

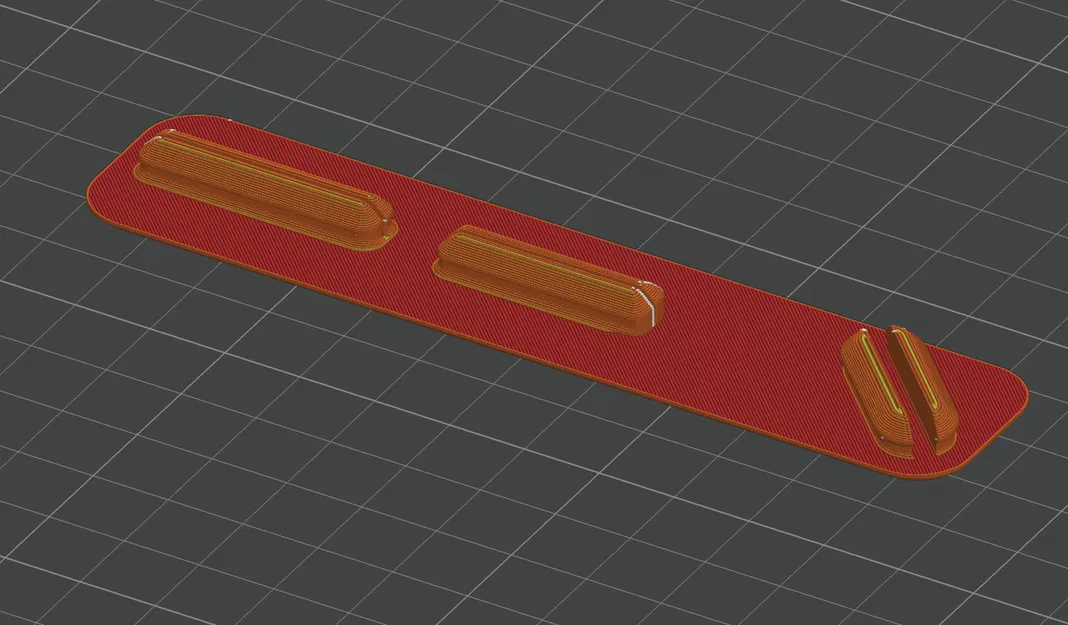

Đối với tấm phẳng, hãy in với mặt phẳng hướng xuống dưới, không cần dùng support. Mình dùng infill 80% và in trên bàn in PEI nhám.

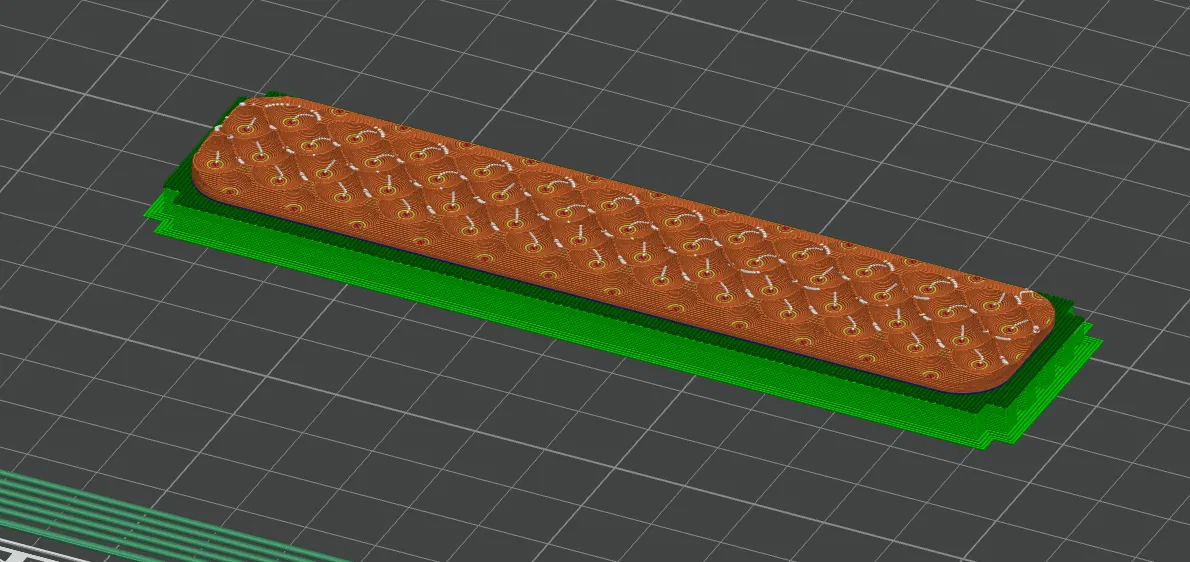

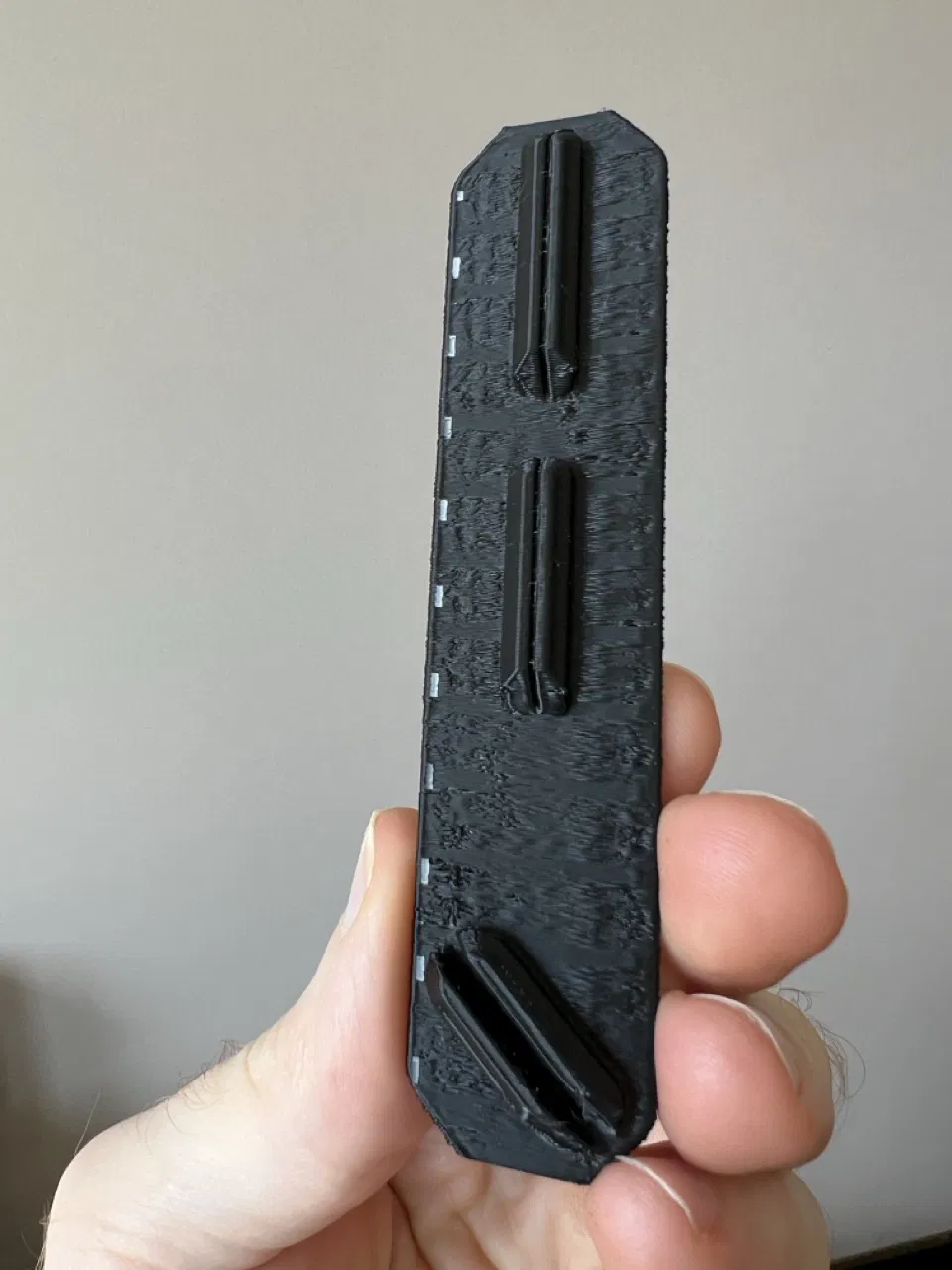

Đối với các tấm có vân, hãy in với mặt vân hướng lên trên. Các chốt gài đã được chỉnh lại để có đáy phẳng và vát cạnh 45 độ. Mình có dùng support bình thường nhưng bỏ phần support giữa các chốt của khe chéo vì khó lấy ra, và việc bắc cầu (bridging) ở khoảng hở đó vẫn ổn. Mình cũng sử dụng variable layer height để các chi tiết hình vỏ sò trông mịn hơn.

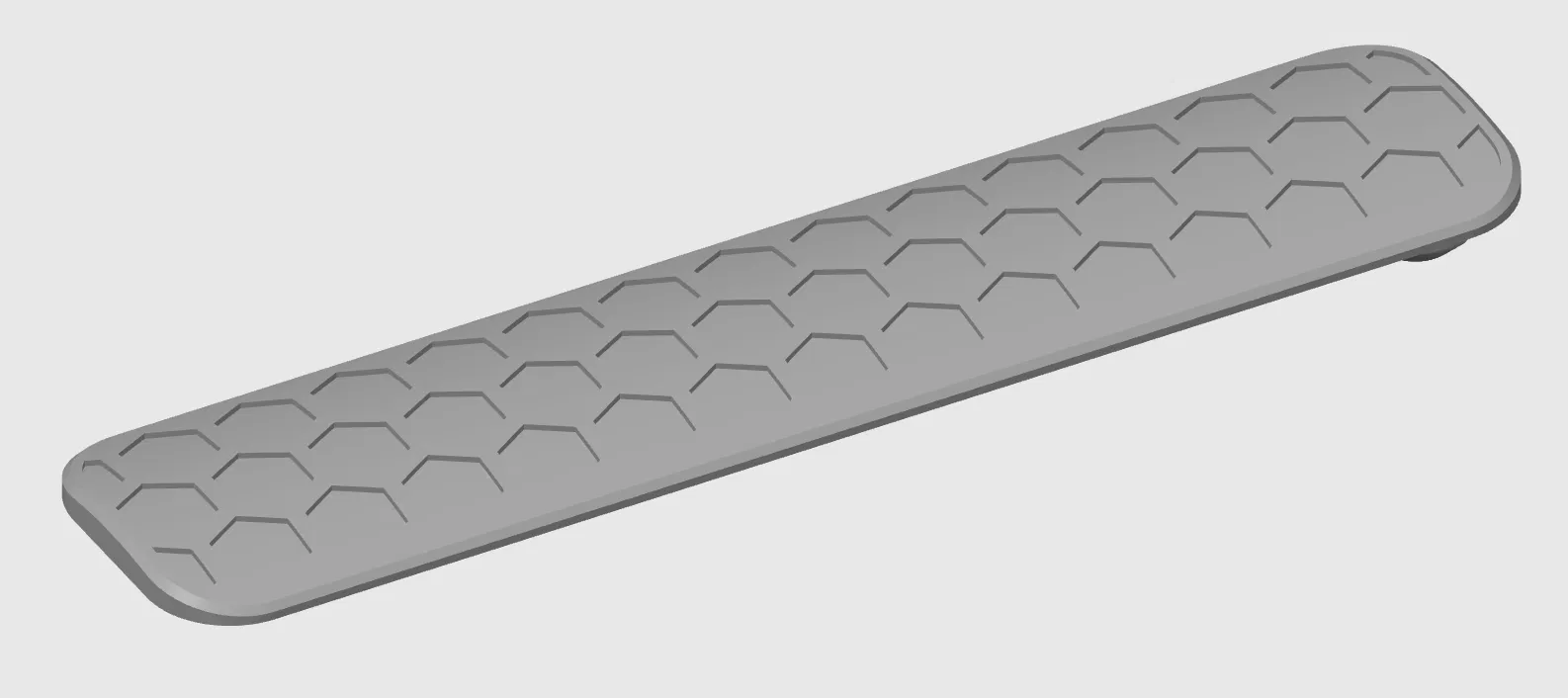

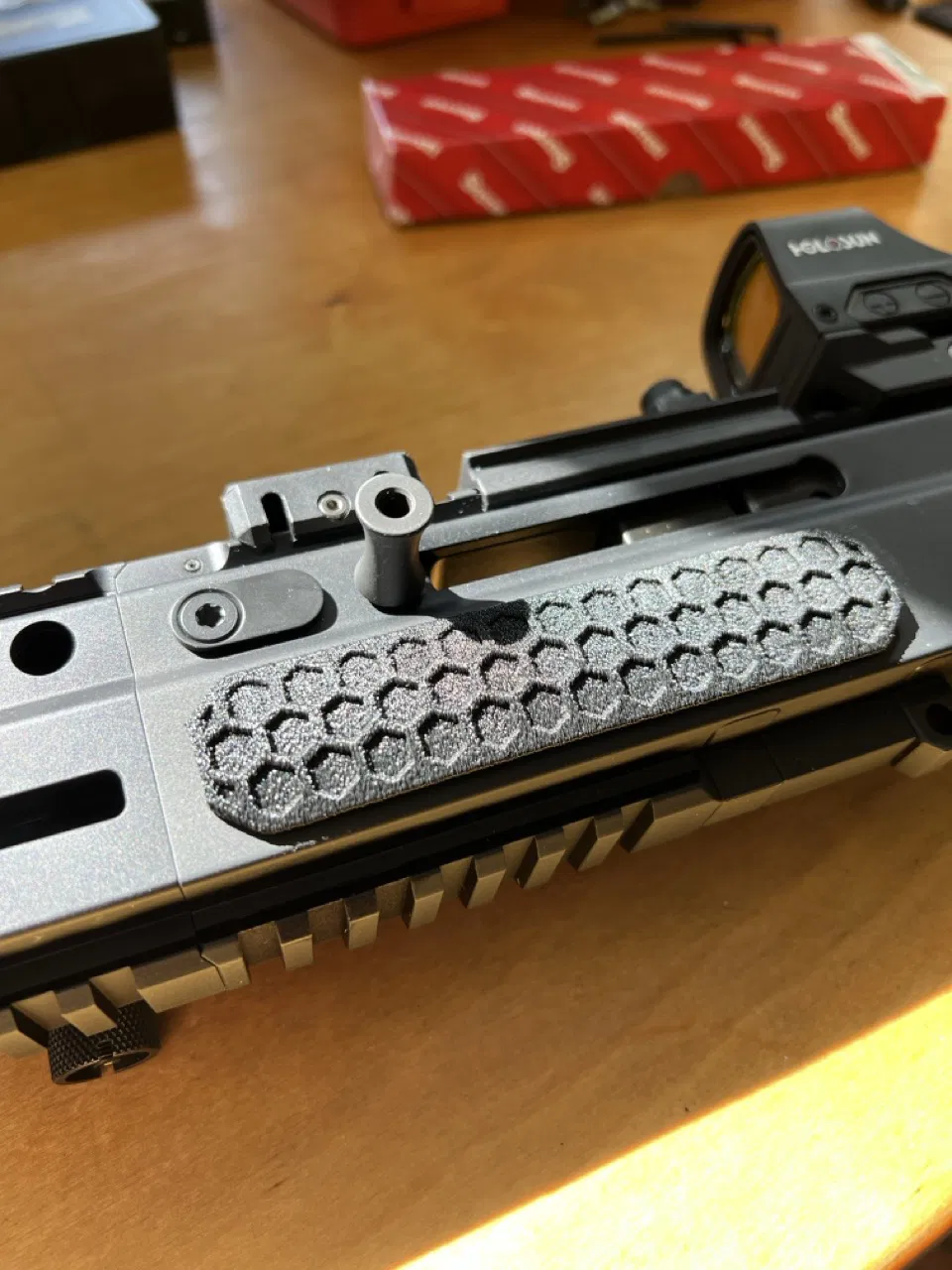

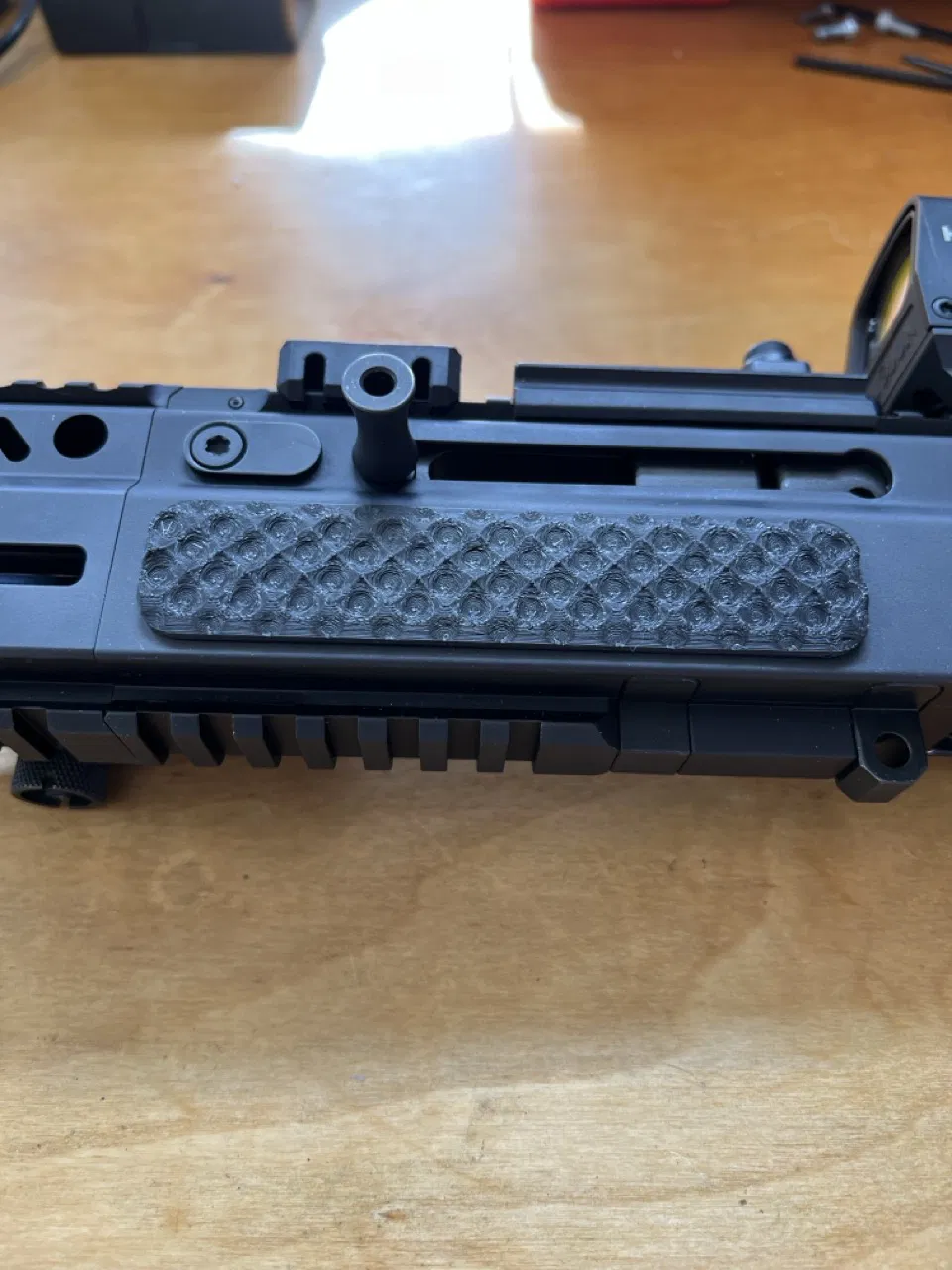

Có ba mẫu tấm ốp họa tiết hình lục giác:

• Mẫu thứ nhất có độ sâu đồng nhất.
• Mẫu thứ hai có các hình lục giác ở giữa sâu hơn.

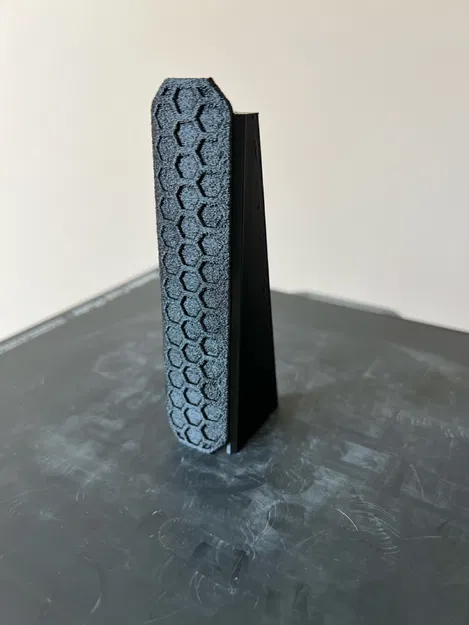

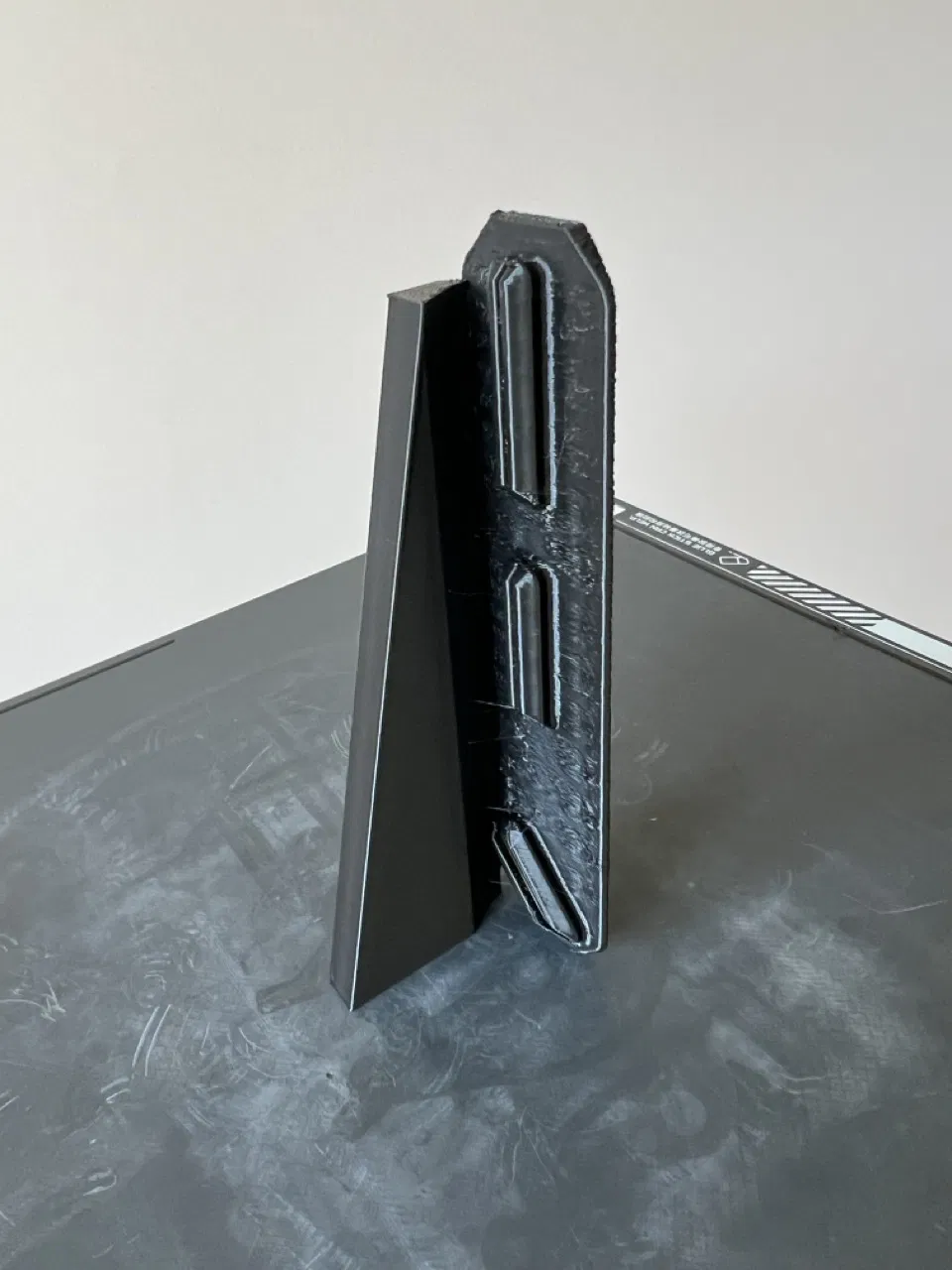

• Mẫu thứ ba được thiết kế để in đứng, cho phép bạn dùng tính năng "fuzzy skin" để tạo độ bám tốt hơn. Mình đã tinh chỉnh để không cần support ngoài phần khung hỗ trợ (support rib) đi kèm. Trong file STL có sẵn phần modifier body cho bề mặt trước. Có một cái gân hỗ trợ để tấm ốp không bị đổ khi in, phần gân này rất dễ bẻ gãy sau khi in xong. Cách mình thiết lập trong Orca slicer là import file STL hai lần: lần đầu tách body, xóa gân hỗ trợ, đặt modifier body và chỉnh fuzzy skin (spacing 0.1, độ cao 0.3mm hoặc 0.4mm sẽ ngon hơn). Lần thứ hai import, mình giữ lại gân hỗ trợ và xóa các phần khác. Việc để gân hỗ trợ thành một vật thể riêng biệt giúp không bị dính nhựa giữa gân và tấm ốp, giúp dễ bẻ gãy sau này. Mình đặt gân hỗ trợ với infill 10% thôi cho tiết kiệm. Phần này in ra các chốt có thể hơi dày một chút, bạn chỉ cần giũa nhẹ hai cạnh dài của chốt để đạt kích thước 0.275" cho chốt nhỏ và 0.39" cho chốt chéo là vừa đẹp.

Tất cả đây là các tấm ốp cho bên trái. Để làm cho bên phải, bạn chỉ cần dùng lệnh "mirror" (đối xứng) trong slicer là được.
