Đầu nối ống PTFE cho MMU trên CORE One (KHÔNG CẦN KHOAN)

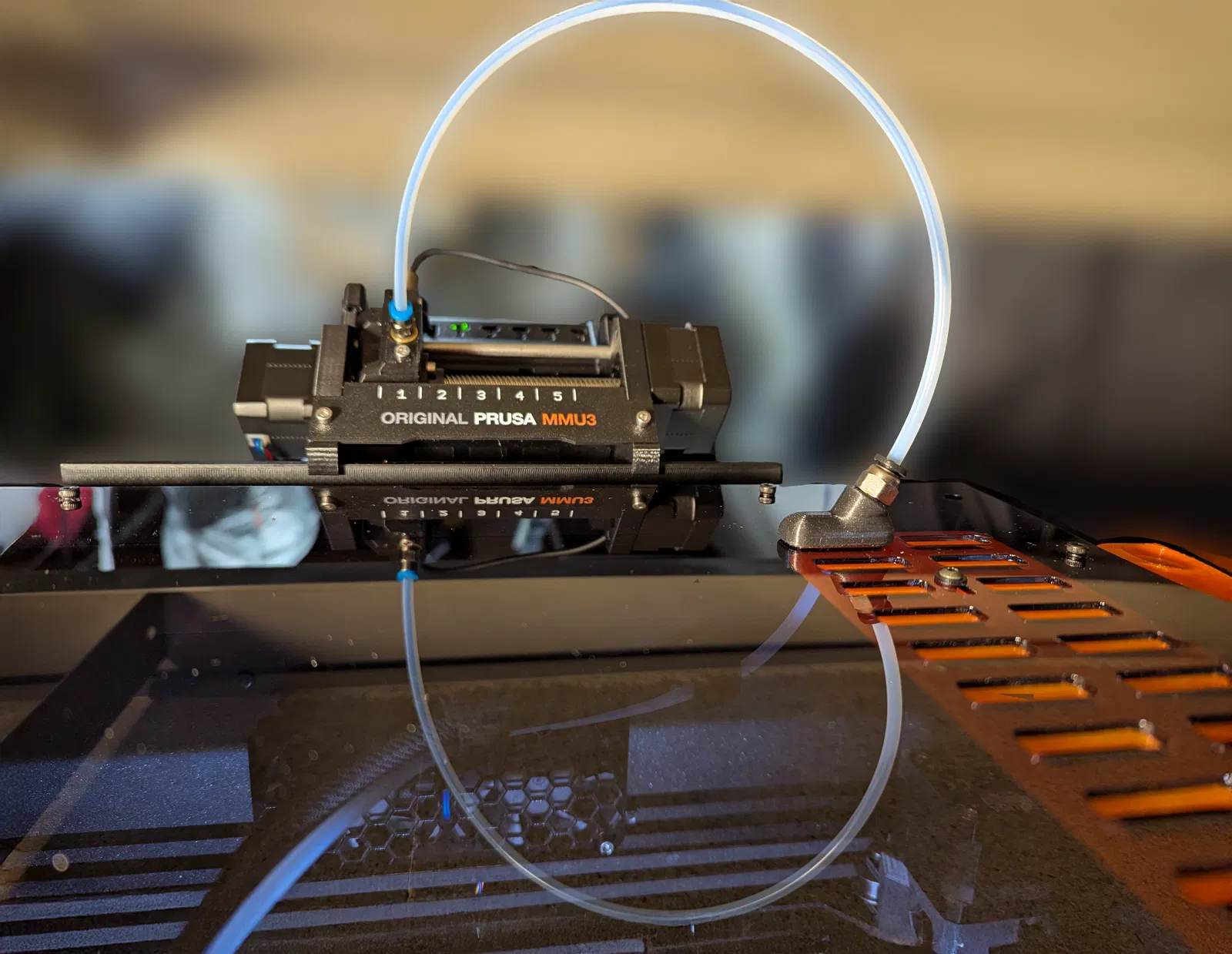

Sau khi nâng cấp chiếc MK4S của mình lên CORE One, mình cần tìm cách để tích hợp bộ MMU3 hiện có. Có vài lựa chọn để đưa ống PTFE vào CORE One từ phía trên nắp máy, nhưng hầu hết đều yêu cầu phải độ chế lại tấm mica phía trên. Chắc các bạn cũng hiểu, mình không hề muốn khoan đục bất cứ lỗ nào lên chiếc máy in mới tinh này.

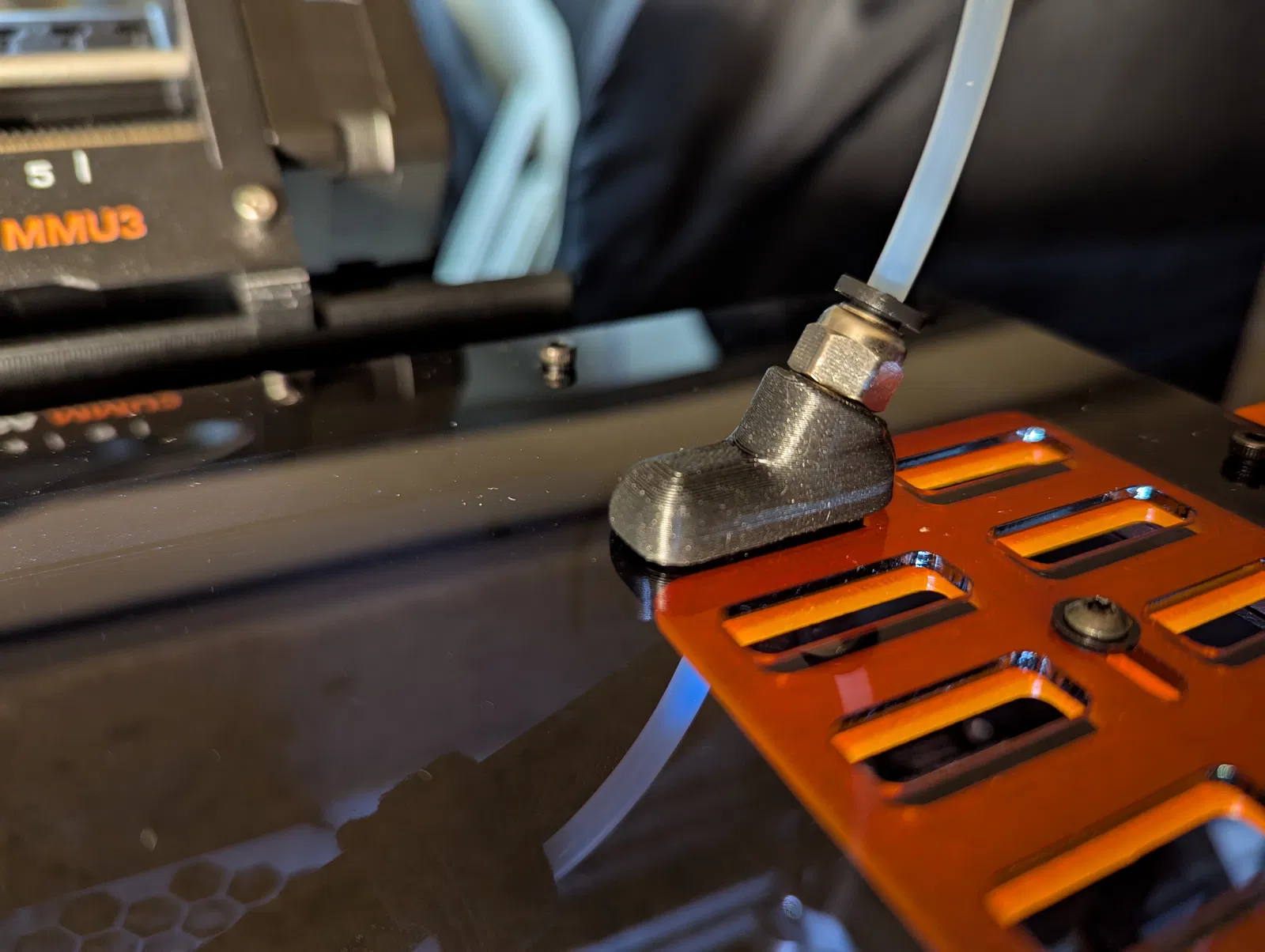

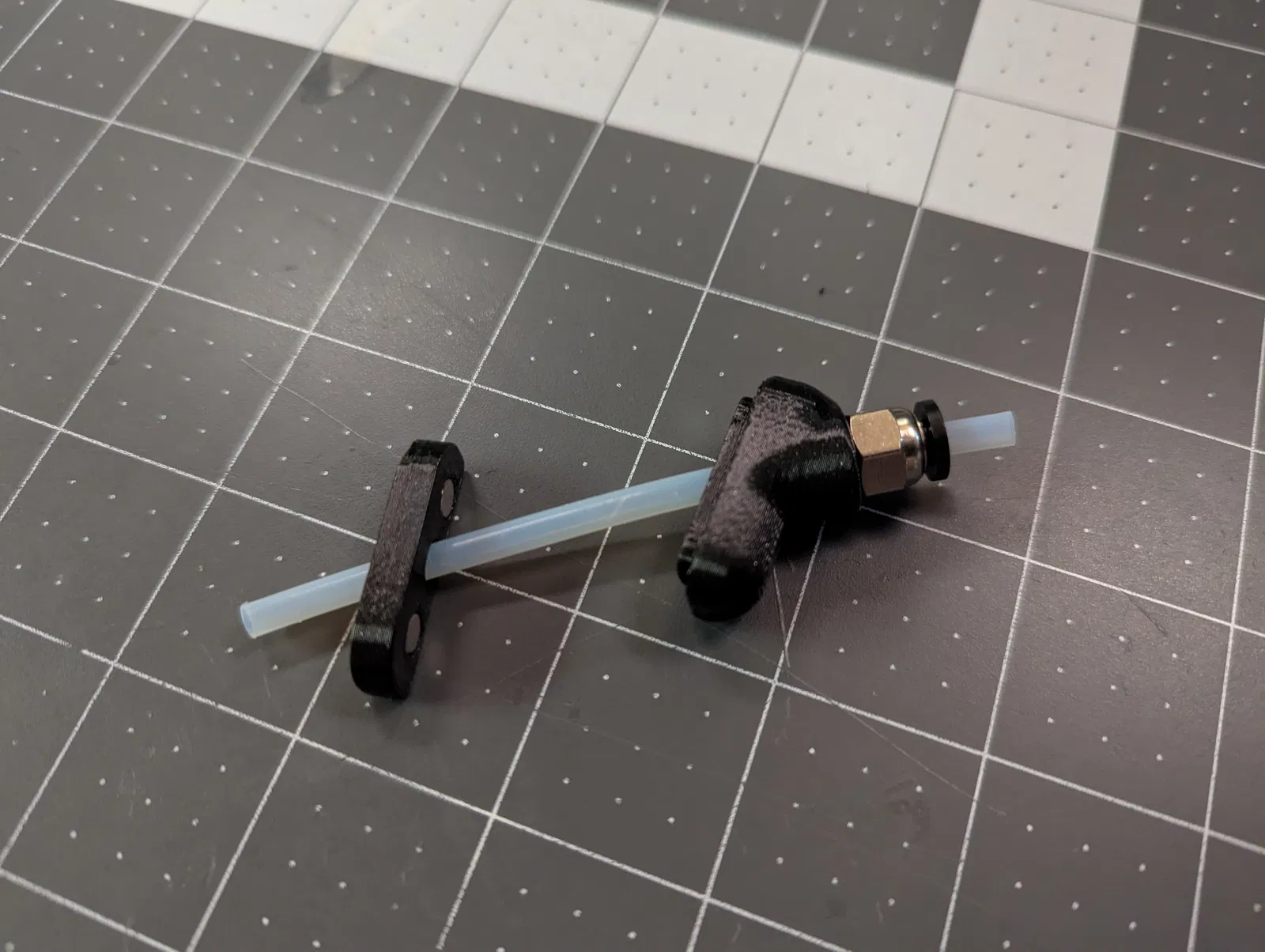

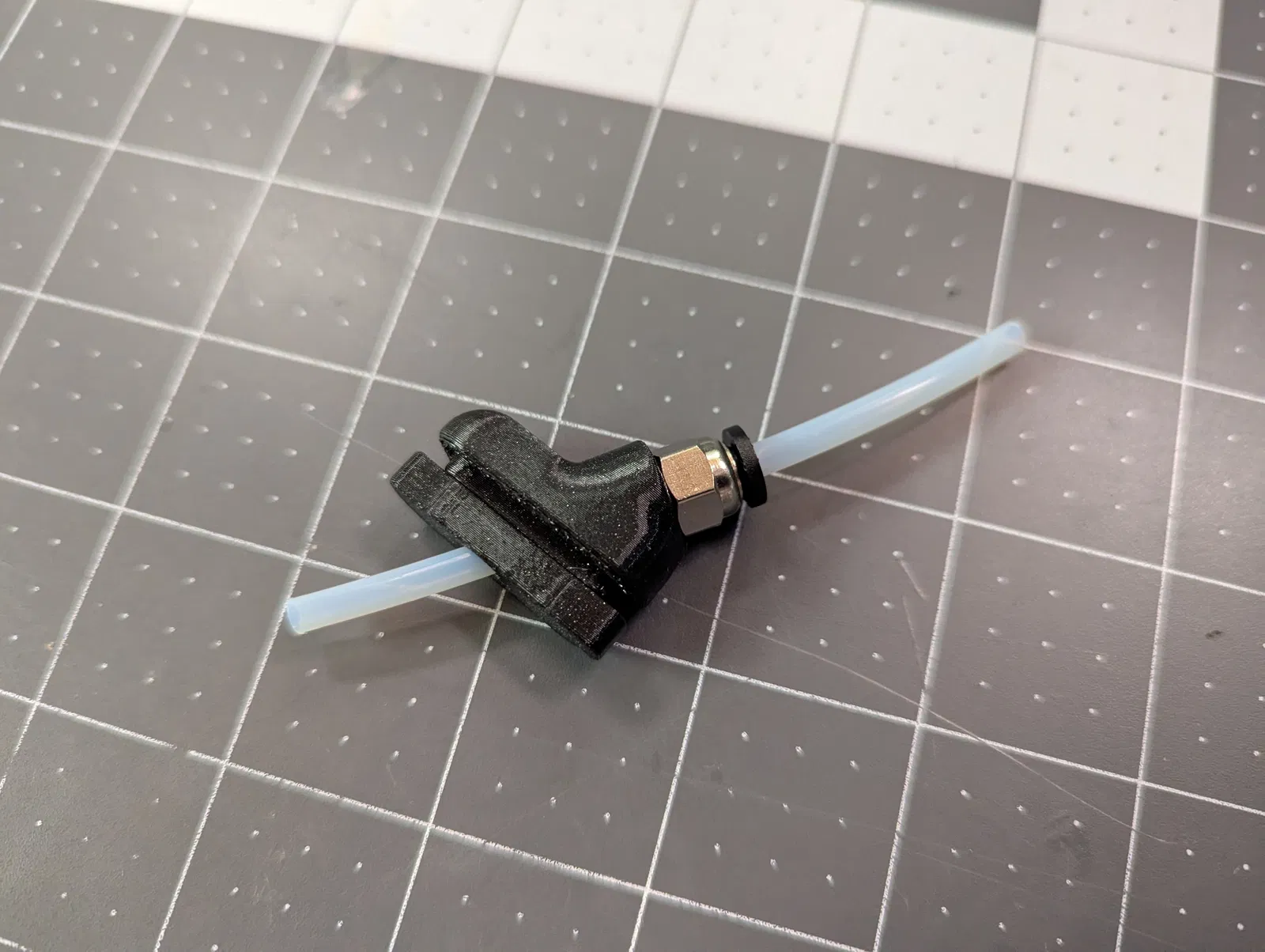

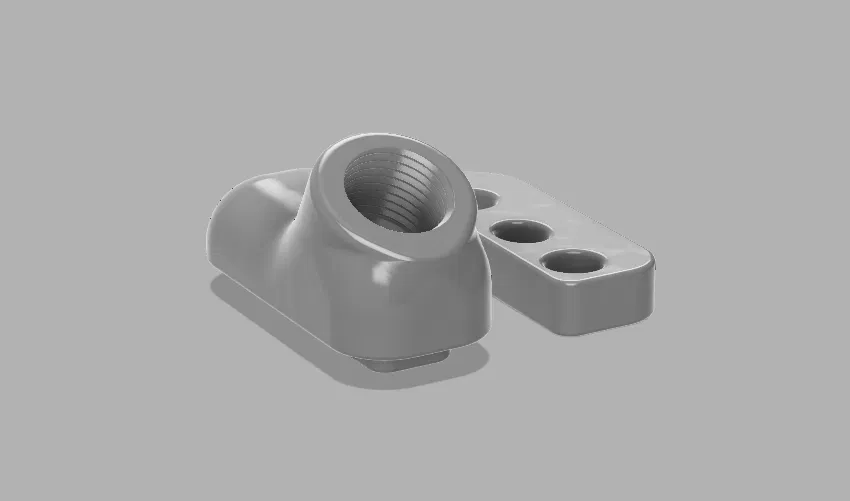

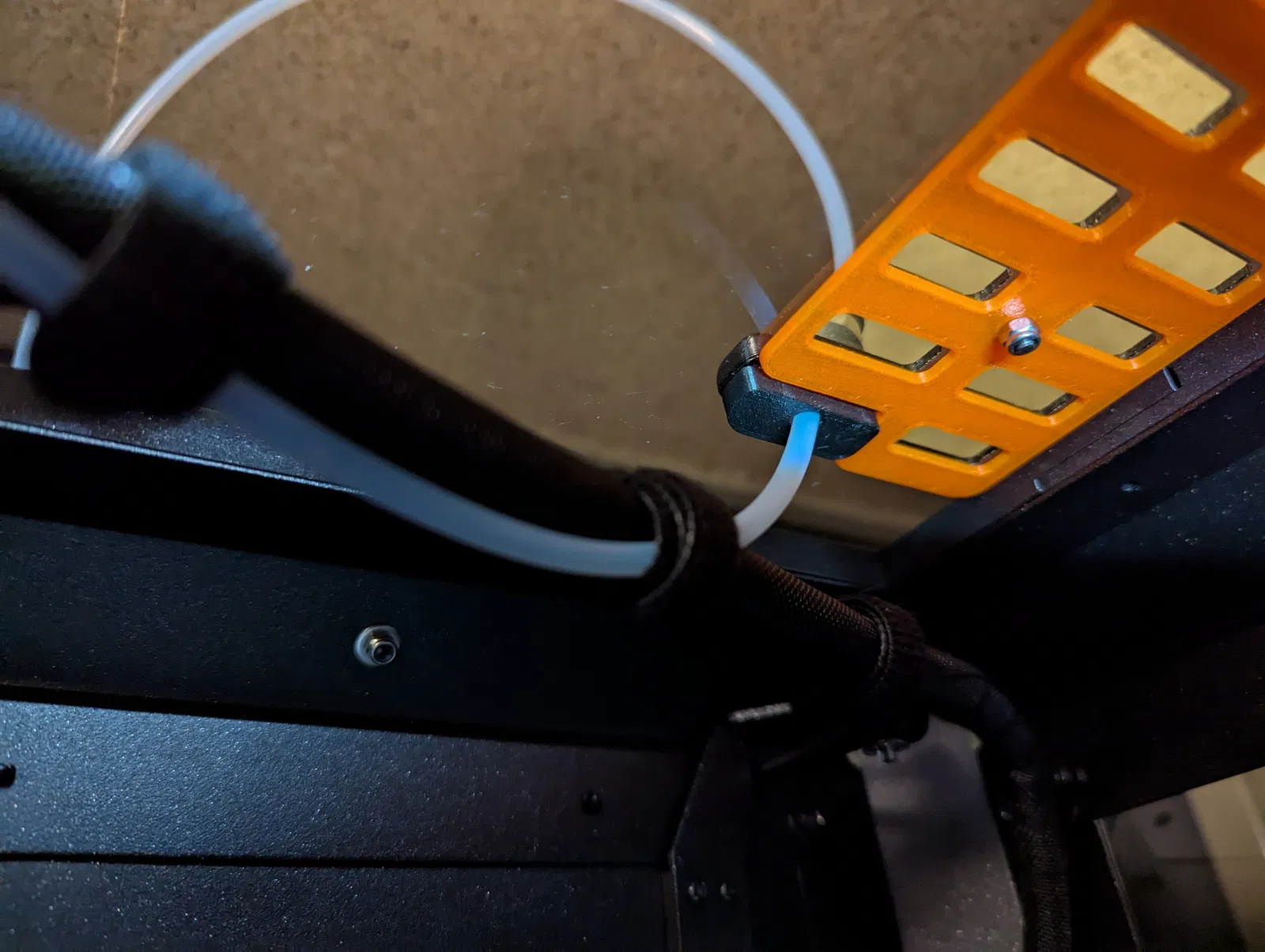

Lấy cảm hứng từ một bản mod mình tìm thấy gần đây (của @Ruben), bản mod này tùy chỉnh phần theo kiểu "không cần khoan" cho ống PTFE của MMU. Nó tận dụng một trong các khe thoát khí trên nắp để làm chỗ luồn ống PTFE xuyên qua, và khi xoay tấm nắp 90 độ, khe hở này sẽ nằm ở vị trí cực kỳ hợp lý. Mình vẫn muốn có thể đóng kín hoàn toàn các khe thoát khí để giữ nhiệt độ buồng in khi cần in các loại vật liệu đặc thù, nên mình đã thiết kế một khớp nối vừa khít với khe hở này, sử dụng thêm tấm đệm và nam châm để cố định. Việc tích hợp đầu nối PC4-10 giúp ống PTFE được nối liền mạch từ ngoài vào thẳng tới bộ Nextruder.

Mình in chi tiết này bằng nhựa PETG, chiều cao lớp in .20mm structural và 100% infill. Nam châm được lắp theo kiểu ép chặt (press-fit) nên không cần dùng keo. Bạn sẽ cần dùng thêm support cho phần nhô ra ở mặt dưới của chi tiết phía trên.

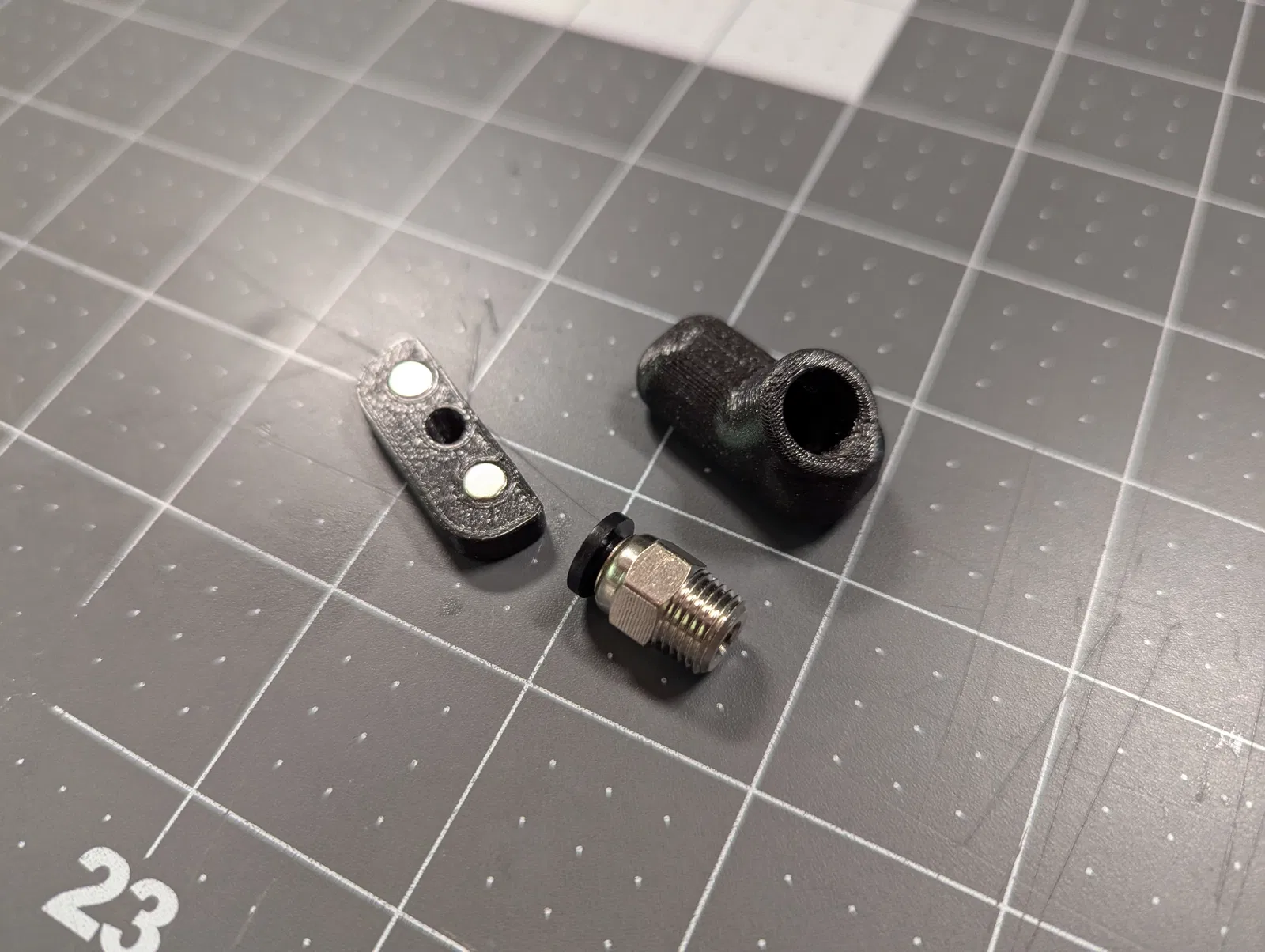

Phụ kiện cần thiết: Đầu nối ống PTFE: PC4-10 (tương tự loại này) Nam châm: 5mm x 5mm (tương tự loại này) Một đoạn ống PTFE dài hơn (tương tự loại này)
