Nút nhấn tùy chỉnh cho Slim XIAO Kit Case (Knob cho dự án DIY)

Nút nhấn tùy chỉnh cho Slim XIAO Kit Case

Bạn đang tự tay lắp ráp các dự án điện tử với Slim XIAO Kit Case và gặp khó khăn với phần nút nhấn? Đôi khi các linh kiện chúng ta mua về không hoàn toàn khớp với thiết kế ban đầu của tác giả. Mẫu thiết kế này chính là giải pháp dành cho những trường hợp nút gạt (push switch) của bạn có kích thước hơi khác biệt, giúp bạn hoàn thiện vỏ case một cách chuyên nghiệp và thẩm mỹ hơn.

Đây là phiên bản nút nhấn (knob) đã được điều chỉnh lại để phù hợp với các bộ chuyển mạch có kích thước chân cắm hoặc trục nhấn khác biệt. Trong quá trình thực hiện, tác giả đã phải cắt bỏ một hàng chân và rút ngắn trục nhấn để đảm bảo nút có thể hoạt động trơn tru trong phạm vi chật hẹp của Slim XIAO Kit Case. Mẫu in này không chỉ mang tính chức năng mà còn đảm bảo độ chính xác để bạn dễ dàng thao tác tắt mở các thiết bị như mạch nRF hay SX1262 một cách thuận tiện nhất.

Việc in thêm chi tiết nhỏ này giúp bạn không phải thay đổi toàn bộ phần vỏ case chính. Đây là một "bản vá" thông minh, giúp tiết kiệm thời gian và vật liệu in 3D khi bạn có linh kiện thực tế không trùng khớp hoàn toàn với bản vẽ gốc. Chỉ cần in đúng mẫu, bạn sẽ thấy sự khác biệt ngay lập tức khi lắp ráp vào bảng mạch của mình.

Những lưu ý quan trọng khi in và sử dụng:

• Chất liệu khuyên dùng: PLA hoặc PETG đều ổn, nhưng PLA thường cho chi tiết sắc nét hơn cho các linh kiện nhỏ.
• Layer height: Bạn nên để từ 0.12mm đến 0.16mm để các gờ và rãnh của nút nhấn được mượt mà, tránh tình trạng bị rít khi nhấn.
• Kiểm tra linh kiện: Hãy đo đạc kỹ trục của nút nhấn thực tế bạn đang dùng so với thông số trong bản vẽ để đảm bảo độ khít.
• Hậu xử lý: Sau khi in xong, hãy dùng giấy nhám mịn chà nhẹ các cạnh để đảm bảo nút di chuyển êm ái nhất trong vỏ case.
• Độ bền: Nếu bạn nhấn thường xuyên, hãy cân nhắc sử dụng PETG để tăng độ dẻo dai cho nút nhấn.

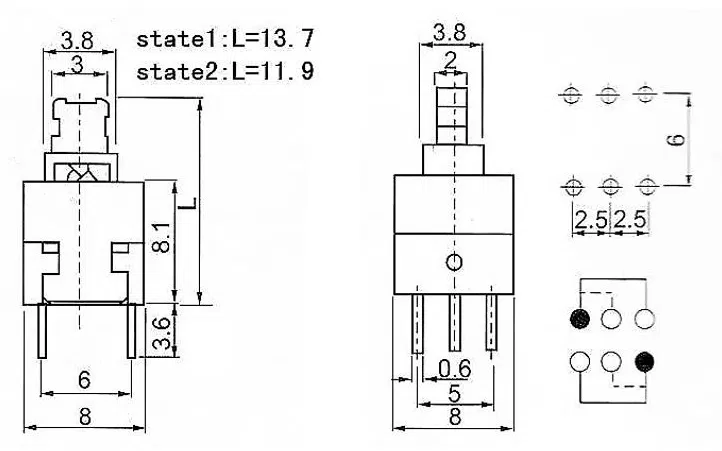

• Hướng dẫn lắp ráp: Lưu ý rằng mẫu này được thiết kế để khớp với loại switch có thông số kỹ thuật đính kèm trong hình ảnh, hãy kiểm tra kỹ sơ đồ chân trước khi lắp.

Hy vọng mẫu in này sẽ giúp ích cho dự án DIY của bạn. Nếu có bất kỳ thắc mắc nào trong quá trình in, đừng ngần ngại chia sẻ để cộng đồng cùng hỗ trợ nhé.
