Giá đỡ điện thoại có thể điều chỉnh góc

Thông tin

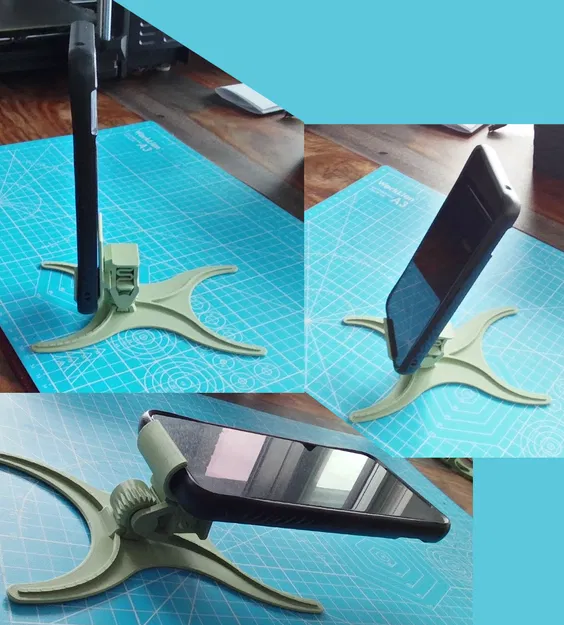

Bạn có thể điều chỉnh góc nghiêng bằng cách bóp hai tấm ở bên hông cơ chế.

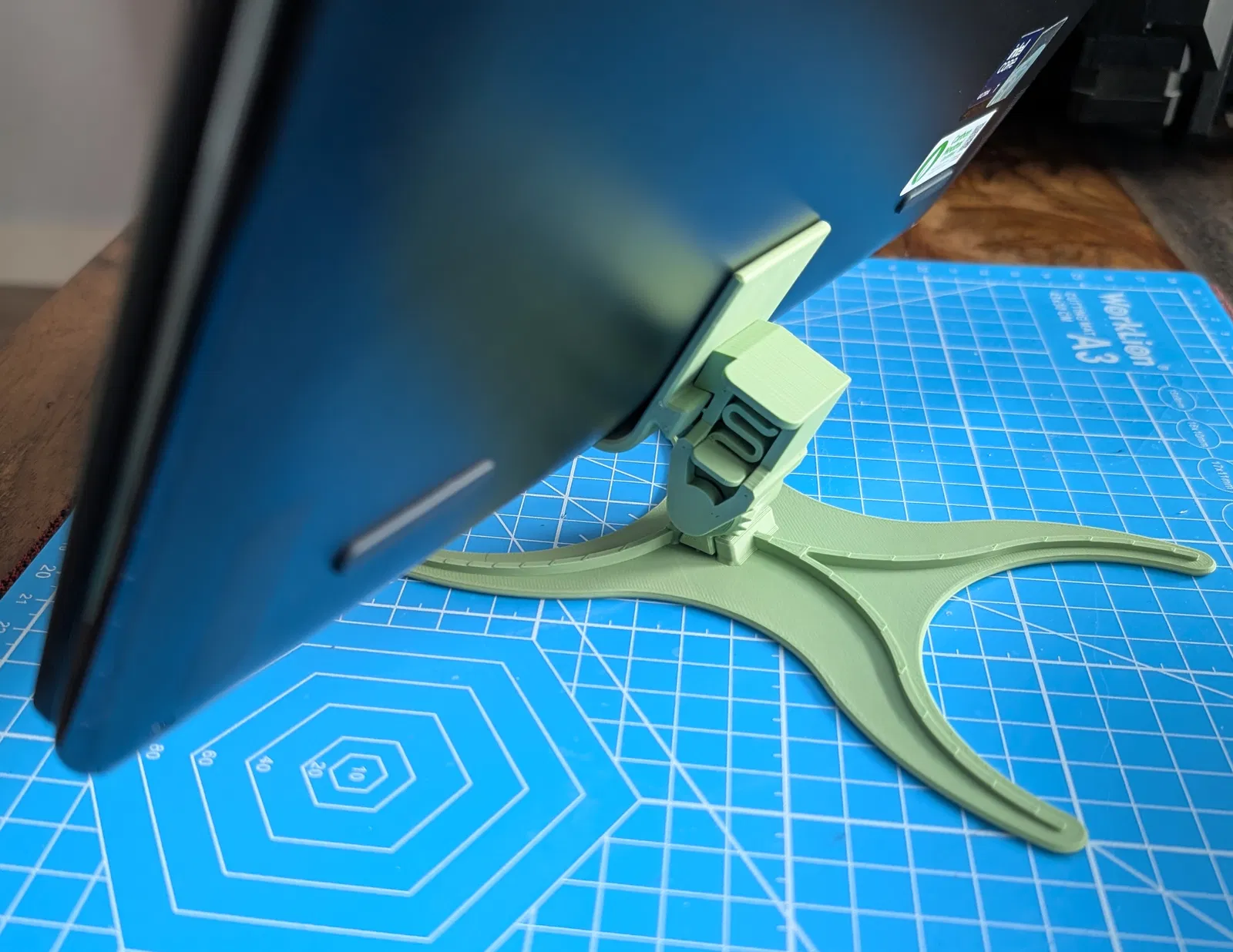

Đối với Tablet: Giá đỡ này khá chắc chắn, đủ sức giữ cả laptop của mình mà không sợ gãy, nên dùng cho các loại tablet cỡ vừa và nhỏ thì hoàn toàn ổn. Tuy nhiên, nếu bạn hạ góc quá thấp thì máy dễ bị ngả về phía sau. Có lẽ bạn nên chỉnh lại phần đế cho dài và dày hơn, hoặc dùng 2 cơ chế điều chỉnh góc ở cả hai bên (mình sẽ cập nhật thêm sau).

Vì mình lười quay video mới nên đây là ví dụ về cách dùng thành phần này trong một dự án khác:

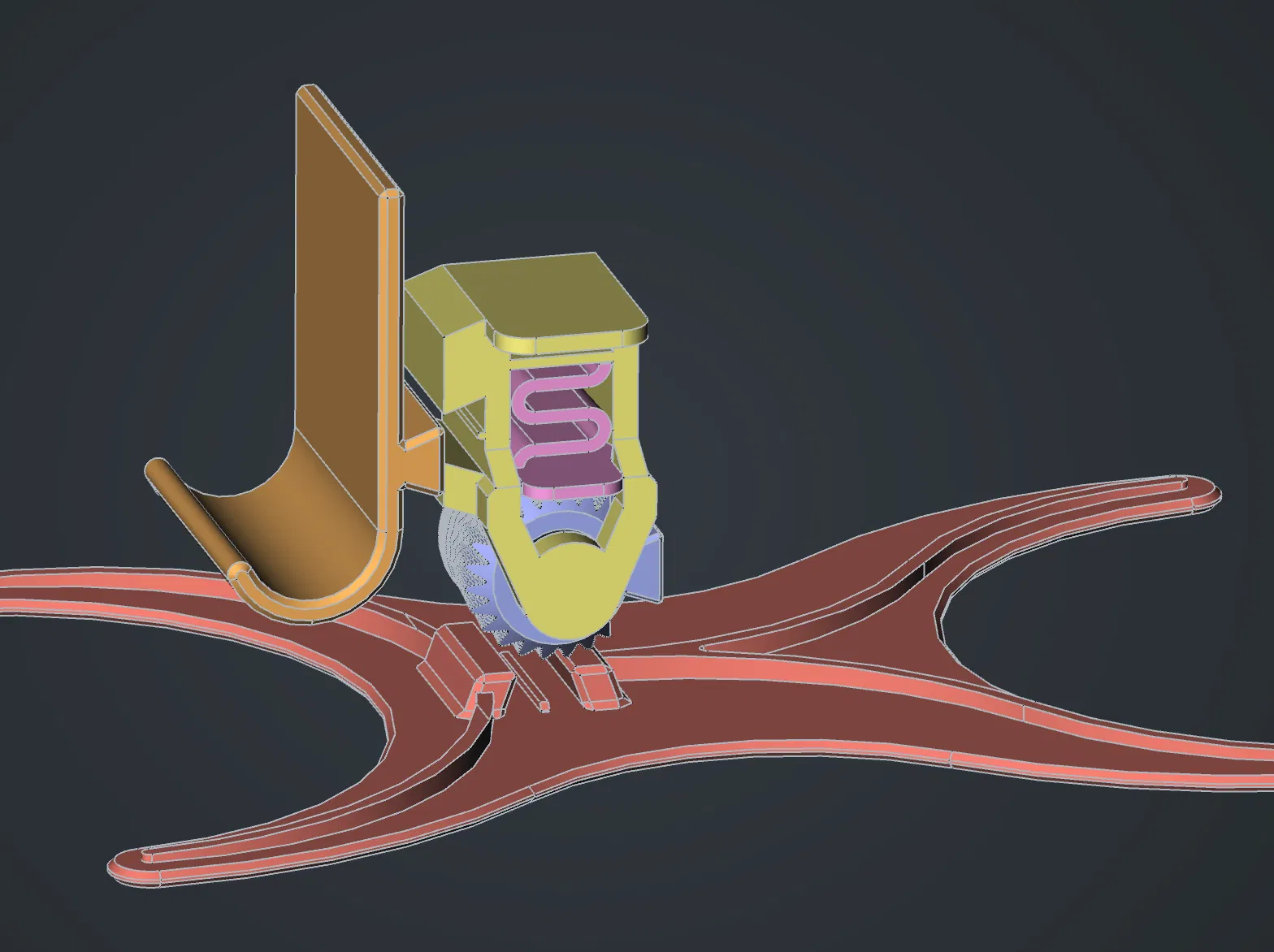

Đây chỉ là một phần mở rộng đơn giản dựa trên cơ chế điều chỉnh góc của mình.

Hướng dẫn lắp đặt

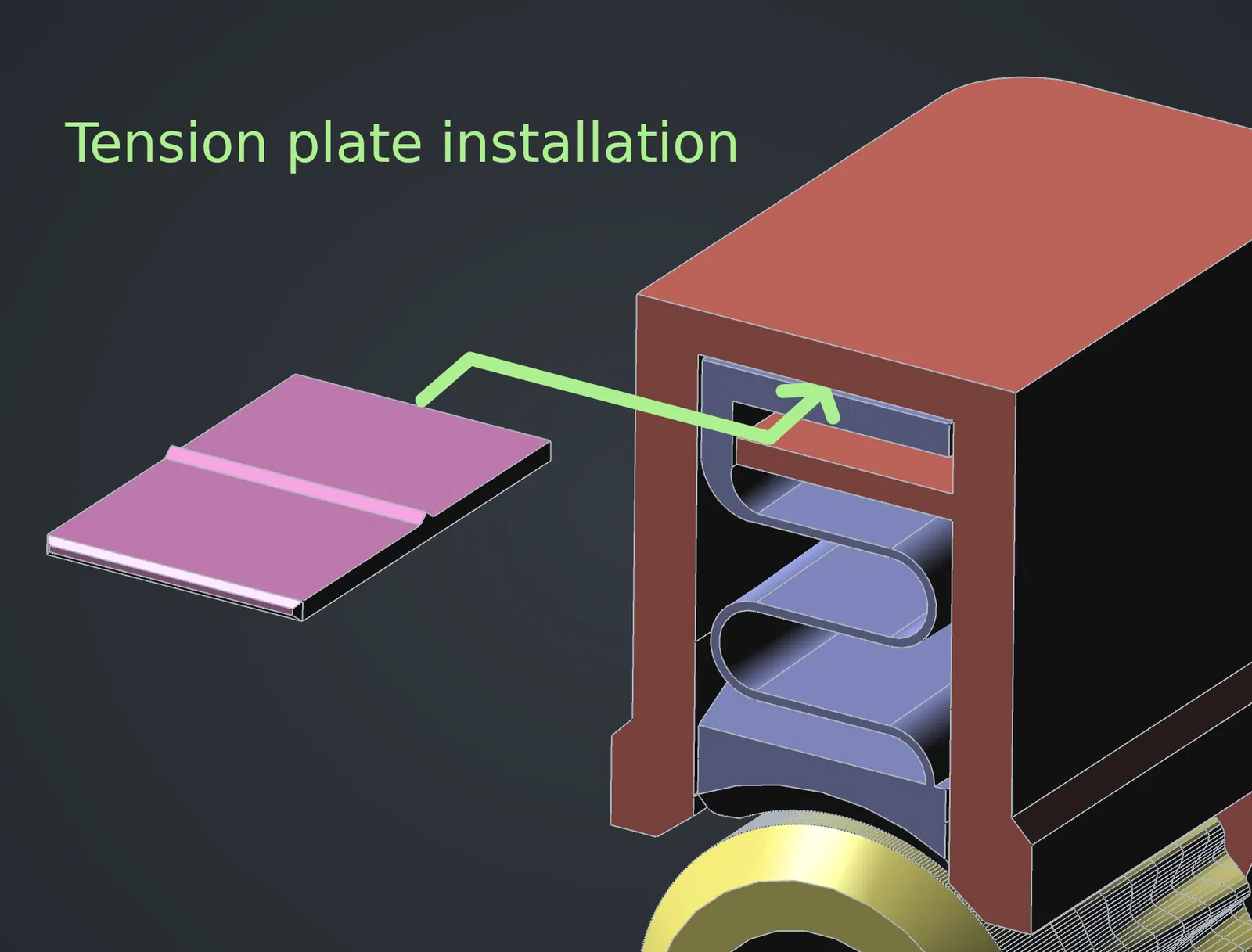

• Lắp tấm chịu lực (tensioning plate) như trong hình.

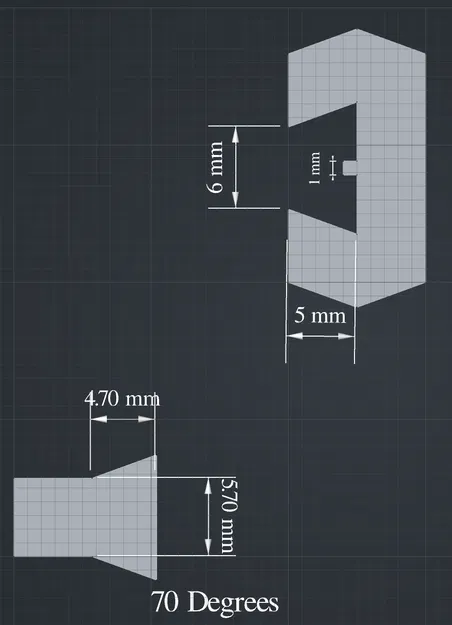

• Trượt các khớp đuôi én (dovetails) vào với nhau.

Hướng dẫn in

• Chỉ nên in bằng các vật liệu cứng, ít co ngót như PLA để tránh bị lỏng lẻo.
• Tăng thông số perimeters lên 5 cho cơ chế điều chỉnh, vì bộ phận này nhỏ và chịu áp lực lớn tại các thanh chéo của trục.

Mình đã thêm một vài đĩa hỗ trợ vào file 3MF. Nếu bạn lo lắng về độ bám dính của bàn in, có thể thêm vài đĩa nữa. Mình in bằng PLA trên tấm nền Satin thì thấy rất ổn.

(File 3MF đã có sẵn thay đổi này).

Có kèm file Step và FreeCAD như thường lệ.
