Bảng điều khiển dạng mô-đun (Modular control panel)

Bảng điều khiển dạng mô-đun

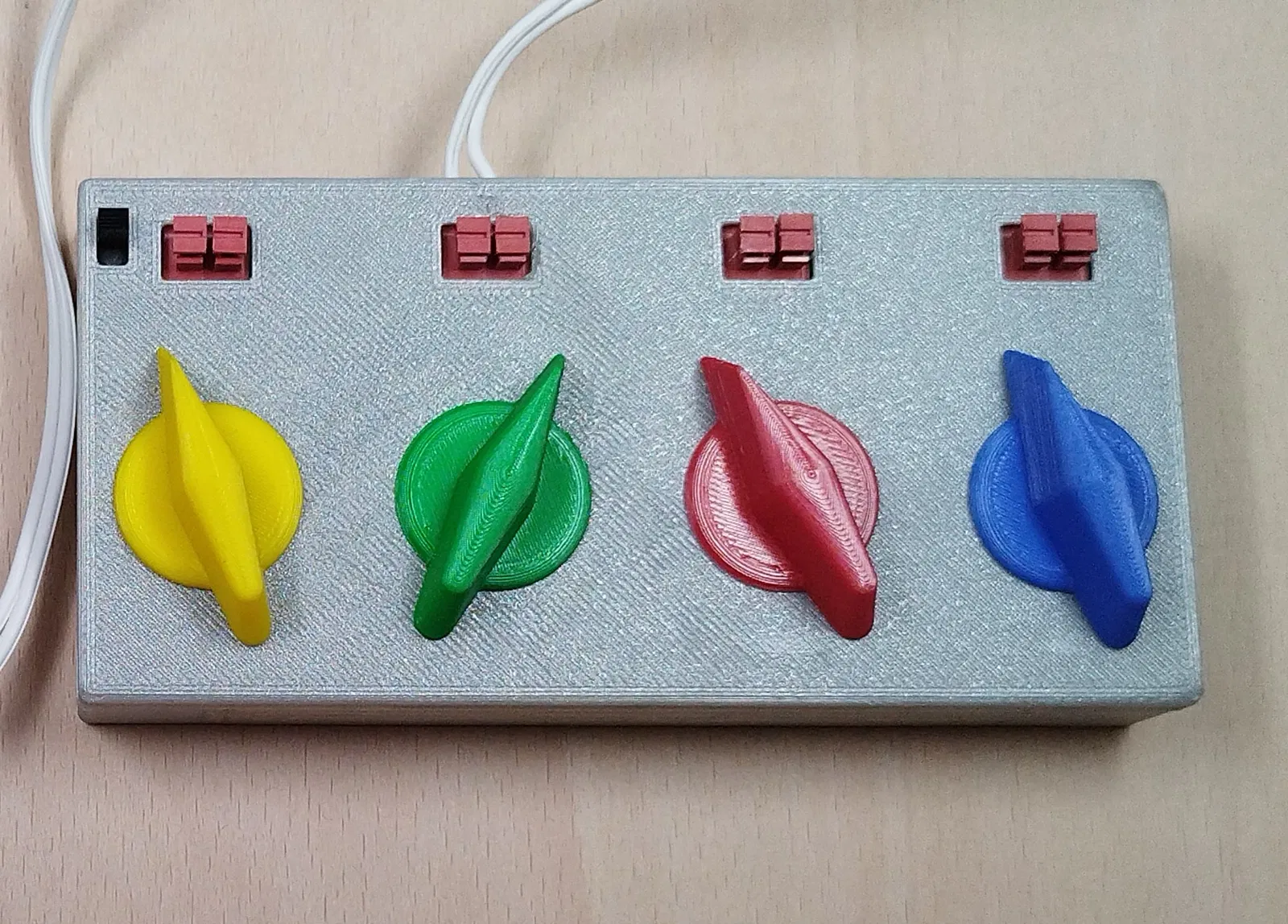

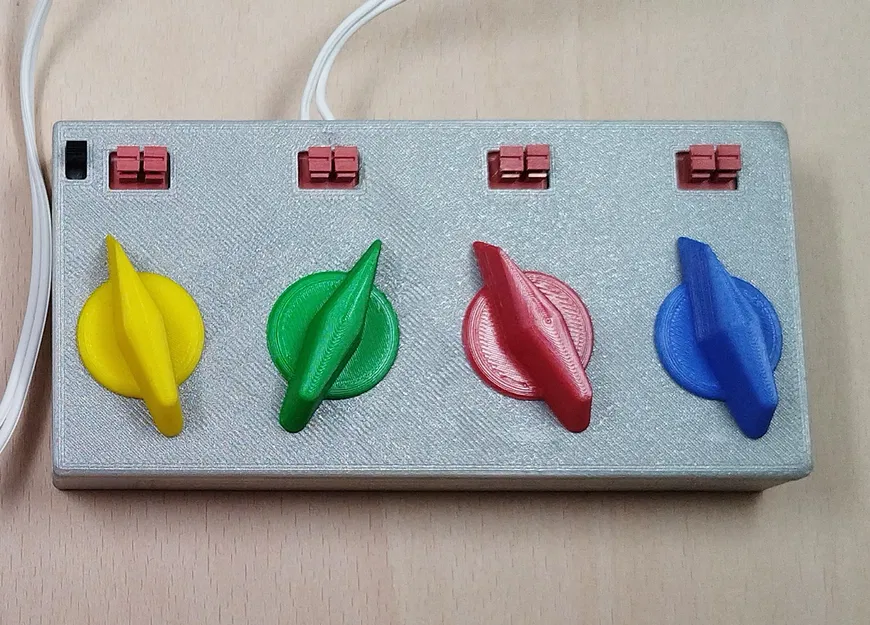

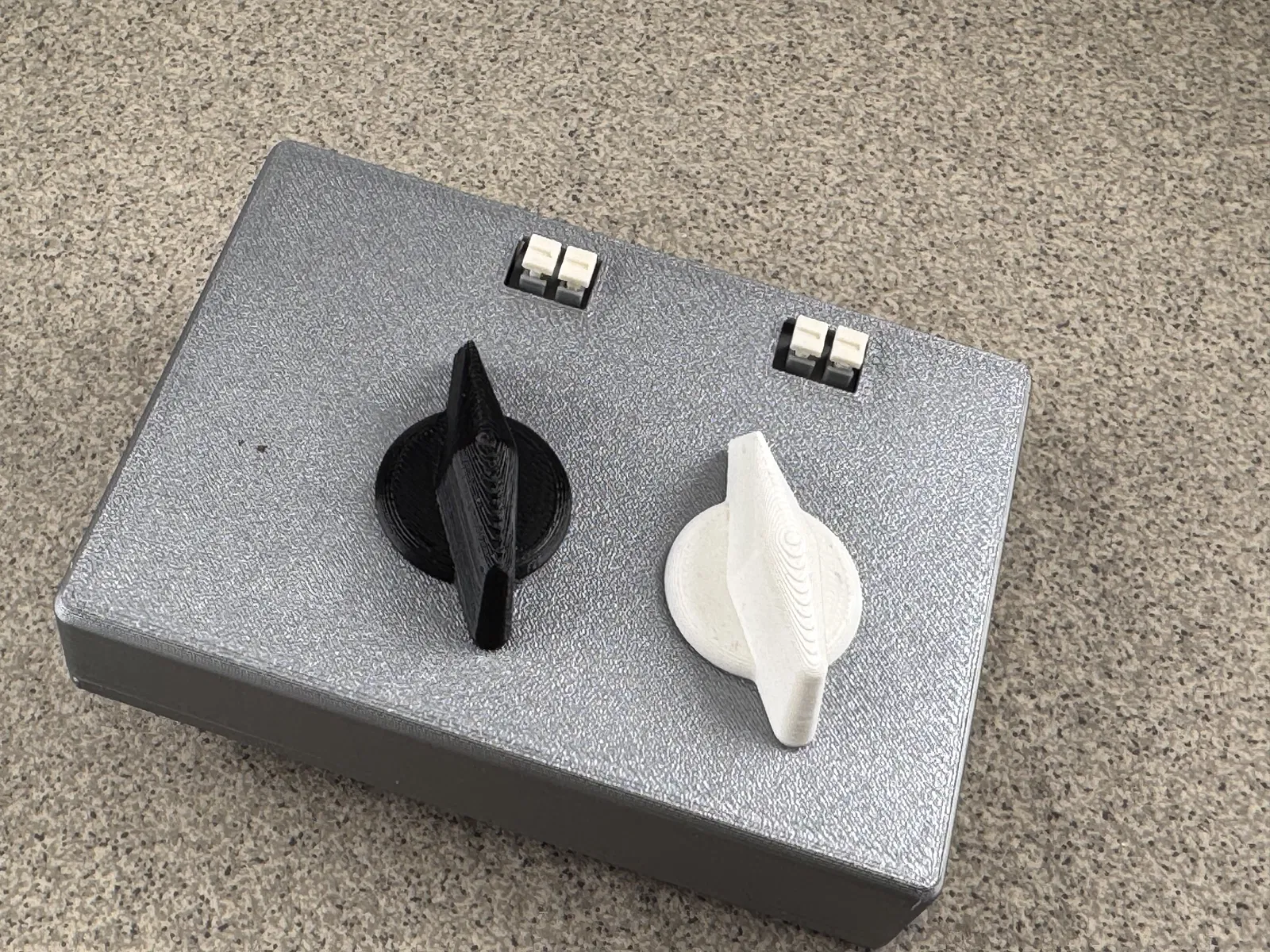

Bảng điều khiển này là một mạch điện dạng mô-đun đơn giản, bao gồm khay chứa pin cho hai viên pin AA, một công tắc chính và các mô-đun chuyển mạch. Mô-đun đầu tiên được kết nối với nguồn pin thông qua công tắc chính, các mô-đun tiếp theo được đấu nối song song. Mỗi mô-đun gồm hai công tắc hành trình (microswitch) và một đầu nối ra (terminal). Cần gạt sẽ tác động vào một trong hai công tắc hành trình để đảo cực điện áp đầu ra.

In 3D

Ba phần dưới đây tạo thành vỏ hộp hoàn chỉnh, bạn hãy chọn màu sắc phù hợp nhé:

• boxtop.stl
• boxbottom.stl
• bat_cover.stl

Các phần dưới đây là linh kiện bên trong, có thể dùng bất kỳ loại vật liệu hay màu sắc nào:

• BatteryHolders.stl
• N lần arm.stl [Xem phần slicer]
• N lần spring.stl

Vật liệu: PLA, PETG hoặc loại khác. Độ dày lớp in: 0.2 mm. Support: Chỉ để ở phần bàn in. Phần lò xo nên in bằng vật liệu dẻo hơn như PETG.

Mỗi cần gạt nên in màu khác nhau. Tôi khuyên bạn nên in cùng lúc với các lưỡi gà của bộ chuyển ray.

• N lần knob.stl

Lắp ráp mô-đun chuyển mạch

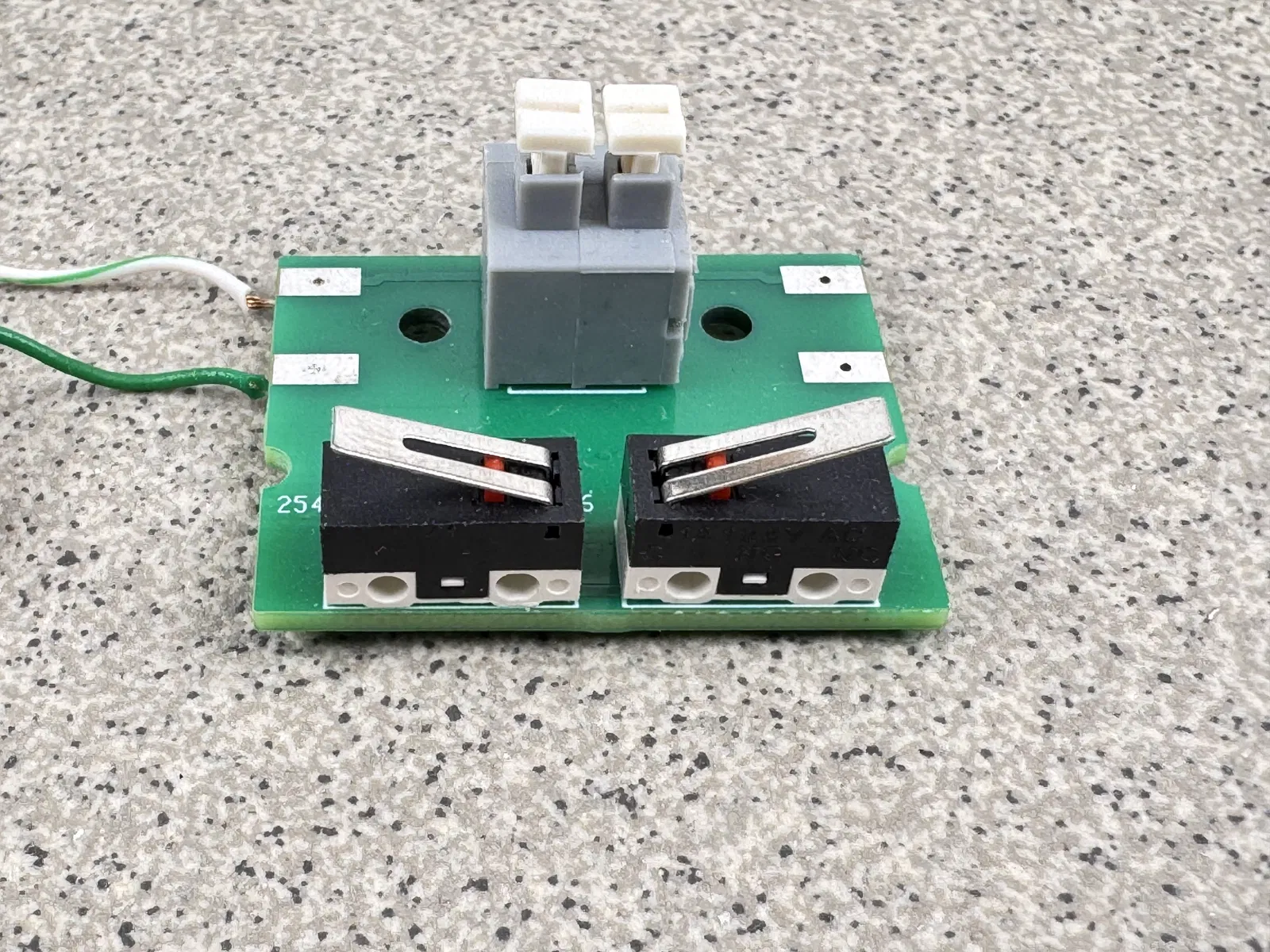

Hàn các microswitch vào mặt trên. Đầu hở của cần gạt phải hướng ra ngoài. Hàn đầu nối dây (terminal).

Lắp ráp khay pin

Lắp lò xo tiếp xúc và các lá đồng vào khay pin. Lưu ý lá đồng luôn đặt cạnh lò xo và đối diện với lò xo. Không bao giờ đặt hai tiếp điểm giống nhau cạnh nhau. Ở mặt dưới, bẻ cong các lá đồng một góc vuông. Nối chúng lại bằng dây điện ở một bên, và hàn hai dây dẫn có bọc cách điện ở bên còn lại. Cắt một đoạn dây và hàn vào đó một công tắc thông qua cực giữa và một cực đầu cuối của công tắc.

Lắp ráp hoàn thiện

Đầu tiên, hãy lắp cần gạt, tay đòn và lò xo. Vặn vít cố định chúng. Lắp tất cả các kênh.

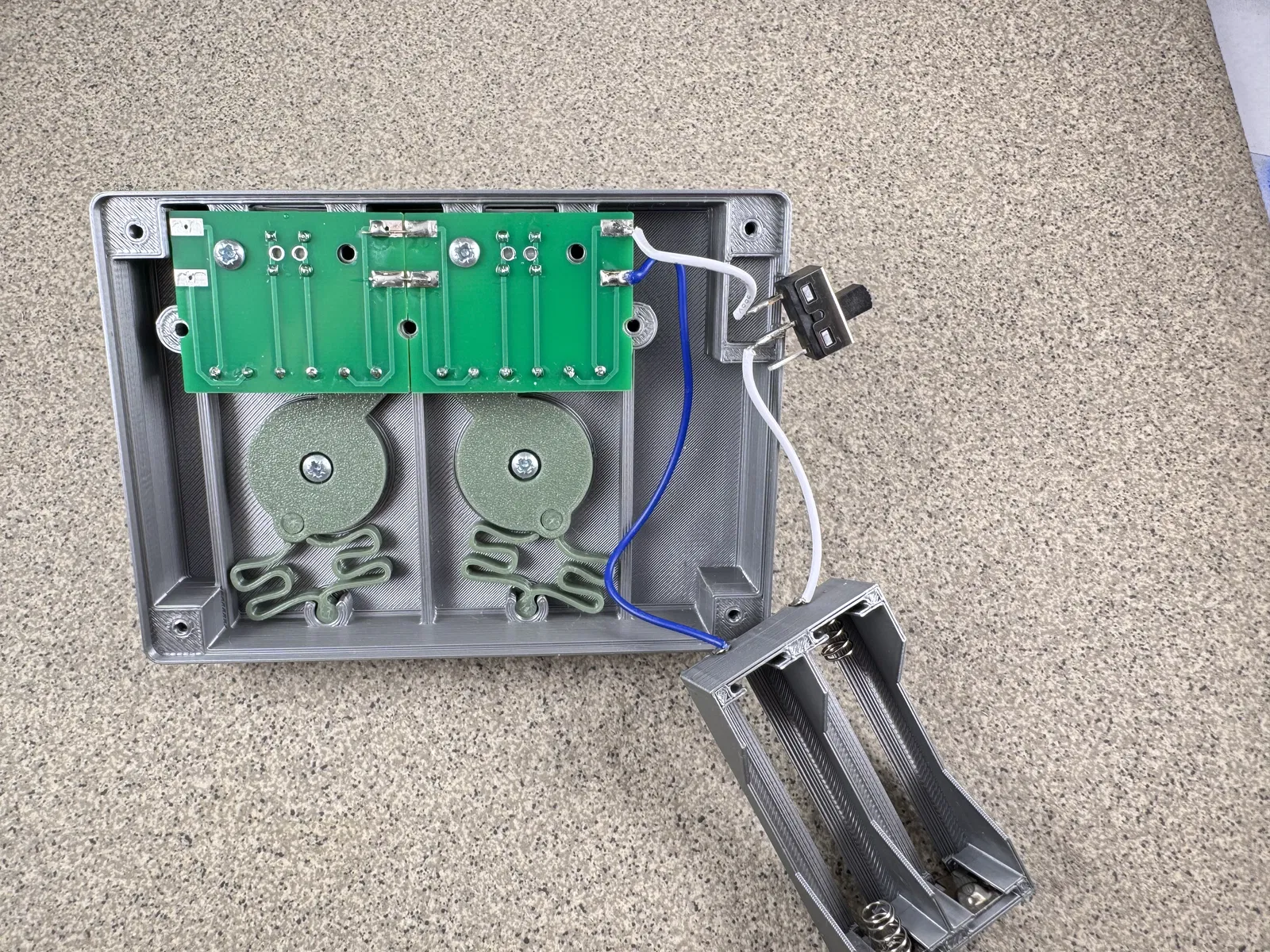

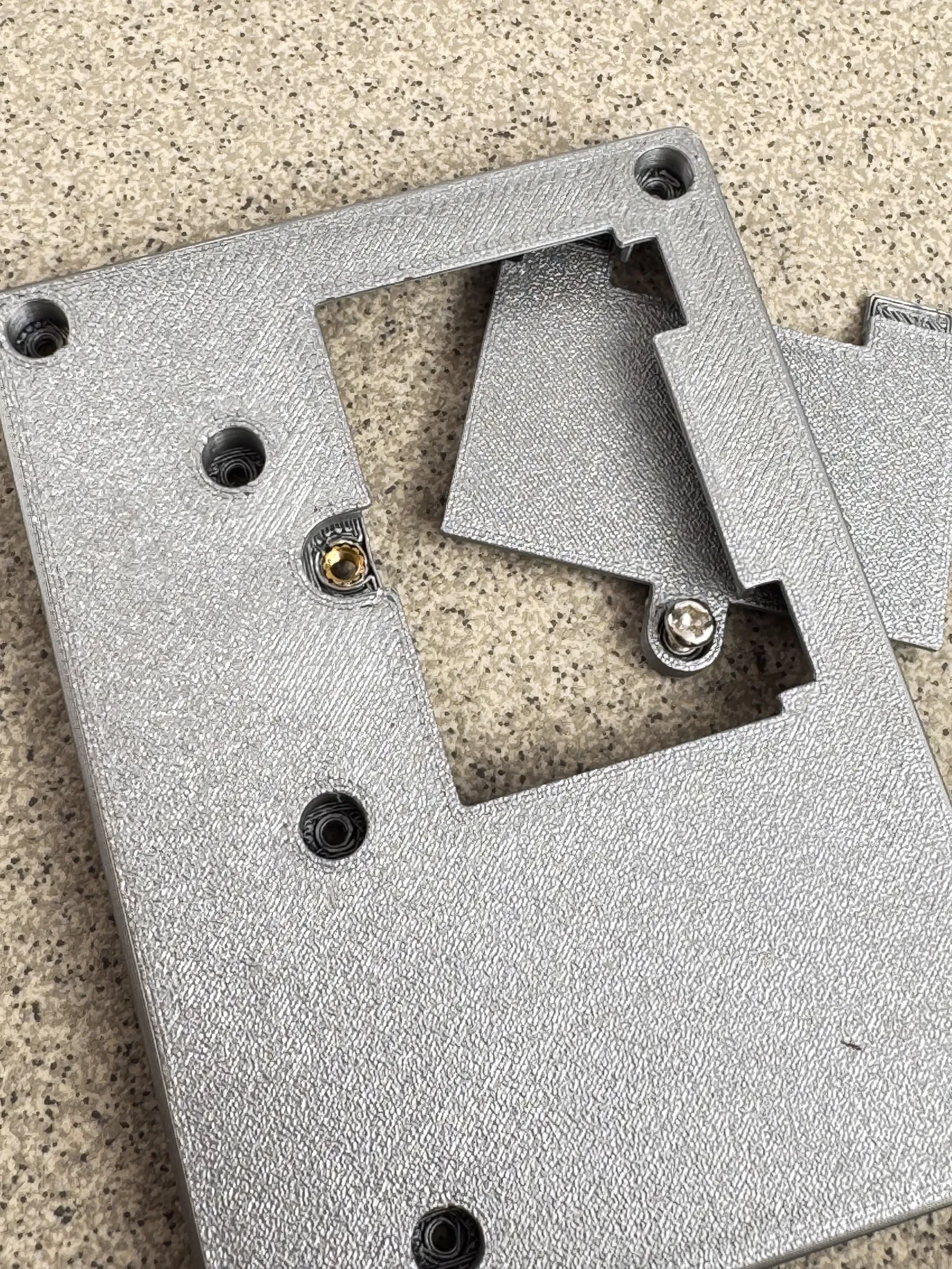

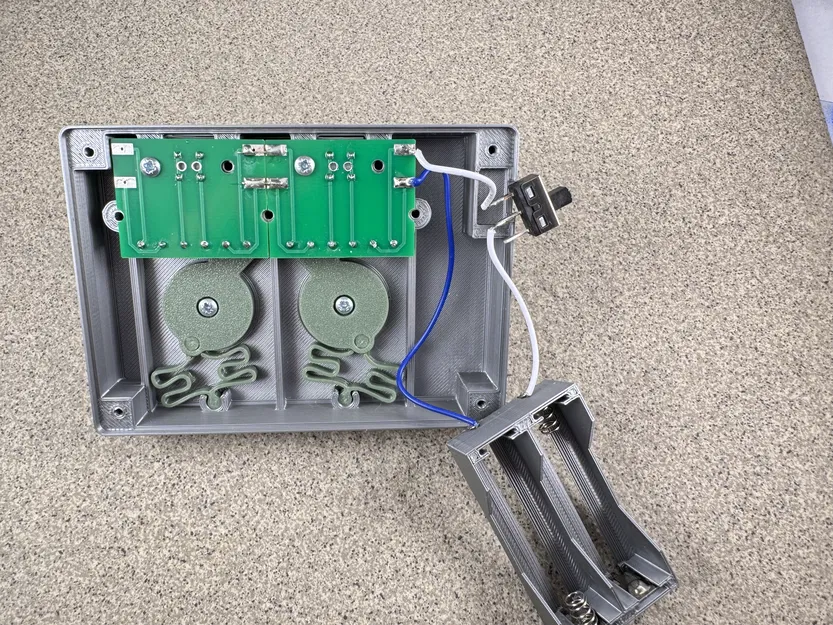

Vặn vít các bảng mạch PCB của mô-đun (mỗi cái một vít) vào mặt trên của bảng điều khiển. Kết nối chúng bằng các đoạn dây ngắn. Cuối cùng, hàn nguồn điện vào công tắc. Dùng mỏ hàn nung nóng để chèn ốc M3 vào nắp dưới. Lắp công tắc vào vị trí, đặt khay pin vào lỗ trên nắp dưới rồi ghép nắp trên và nắp dưới lại với nhau. Bạn không cần vặn tất cả các vít, chỉ cần vặn vít ở các góc và mỗi hai mô-đun một vít là đủ. Lắp pin và vặn nắp pin lại bằng ốc M3.

PCB và các linh kiện điện tử có sẵn tại đây: https://www.neotinker.sk/control-panel-analog/
