Miếng đệm (spacer) VESA tùy chỉnh parametric

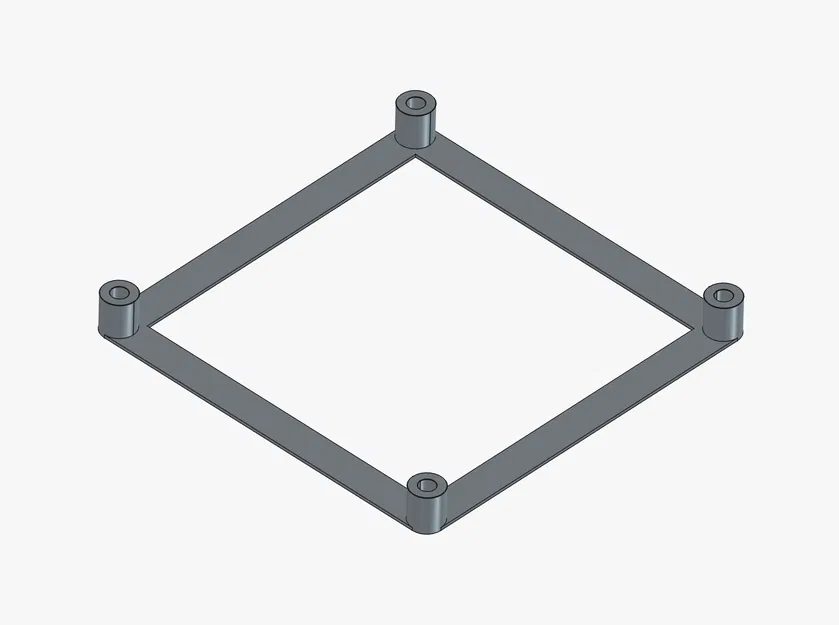

Mô hình parametric cho miếng đệm VESA, giúp bạn dễ dàng tùy chỉnh kích thước để lắp đặt TV chắc chắn hơn. Bao gồm các file mẫu 200x200x30, 100x100x30 và 75x75x30 mm. Hỗ trợ ốc M8 và có thể chỉnh sửa linh hoạt qua FreeCAD.
Mô tả
Cái khung treo VESA cho PS4 Pro của mình không thể lắp chắc chắn vào chiếc TV mới. Trước đây mình đã dùng mấy cái miếng đệm (spacer) đi kèm với giá treo hoặc TV, rồi còn phải mua thêm mấy miếng đệm bu-lông nữa. Do kích thước TV mới thay đổi, mình cần thêm khoảng 2-4mm đệm để bu-lông không bị chạm vào tấm nền màn hình mà vẫn giữ chặt được khung treo.
Vì không còn miếng đệm dư nào và việc lắp ráp cũng khá bất tiện, mình đã làm ra mô hình parametric này để cố định các miếng đệm lại với nhau, giúp việc lắp đặt dễ dàng hơn.
File GCode đã được đính kèm để bạn tham khảo về chất liệu và thời gian in.
Bạn có thể dễ dàng điều chỉnh chiều cao của miếng đệm tùy theo nhu cầu bằng cách cắt trực tiếp trên slicer. Lỗ vít được thiết kế để vừa với ốc M8.
File FreeCAD cũng được cung cấp nếu bạn muốn tùy chỉnh cho các kích thước lạ (200x100, 75x35, v.v.) hoặc muốn thu nhỏ lỗ vít.
Thông số in:
- Mình in bằng PETG. In bằng PLA cũng có thể ổn, tùy thuộc vào việc khu vực đó của TV có bị nóng hay không.
- 100% Concentric infill. Có lẽ hơi thừa nhưng các miếng đệm gốc cũng đều đặc như vậy.
