Hộp đựng đạn với khay nghiêng thông minh (223, 243, 308, 3006)

Lưu ý quan trọng: Hãy trượt khay đựng vào hộp sao cho phần cao của khay hướng về phía sau hộp. Nếu đặt sai chiều, nắp sẽ không giữ được khay cố định. Hãy gắn thanh chặn (insert retainer) vào khe ở đáy hộp để ngăn khay bị rơi ra ngoài.

Mô tả mô hình

Đây là hệ thống lưu trữ dạng module với sức chứa 25 viên đạn, được thiết kế cho các loại đạn 223, 243, 308 và 3006.

Tất cả các hộp đều dùng chung phần đế, với các linh kiện thay đổi tùy theo cỡ đạn:

• Khay chuyên dụng cho 223
• Khay dùng chung cho 243 / 308 / 3006
• Nắp hộp riêng biệt cho từng độ dài đạn

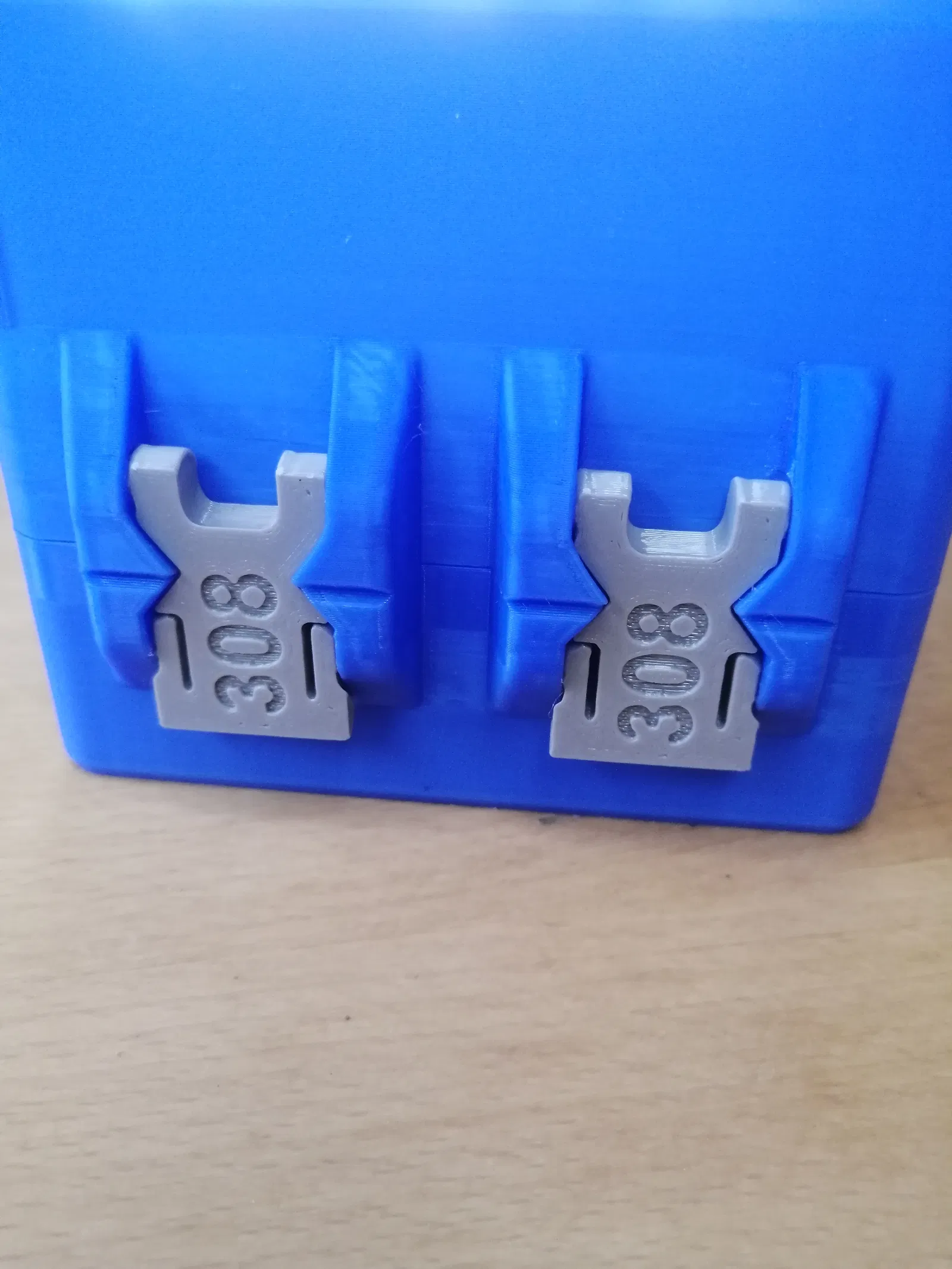

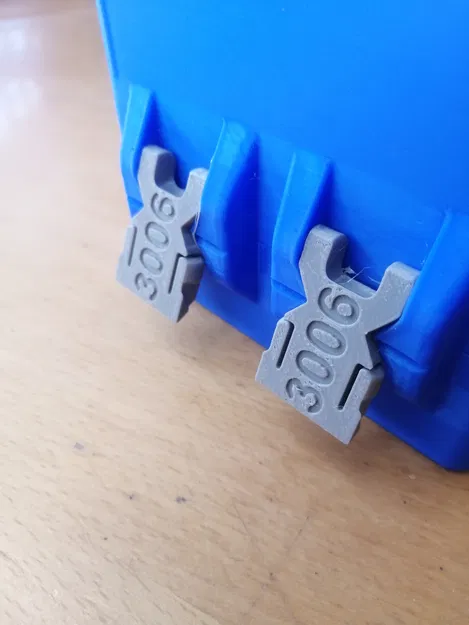

• Chốt cài có dập nổi để dễ dàng nhận biết

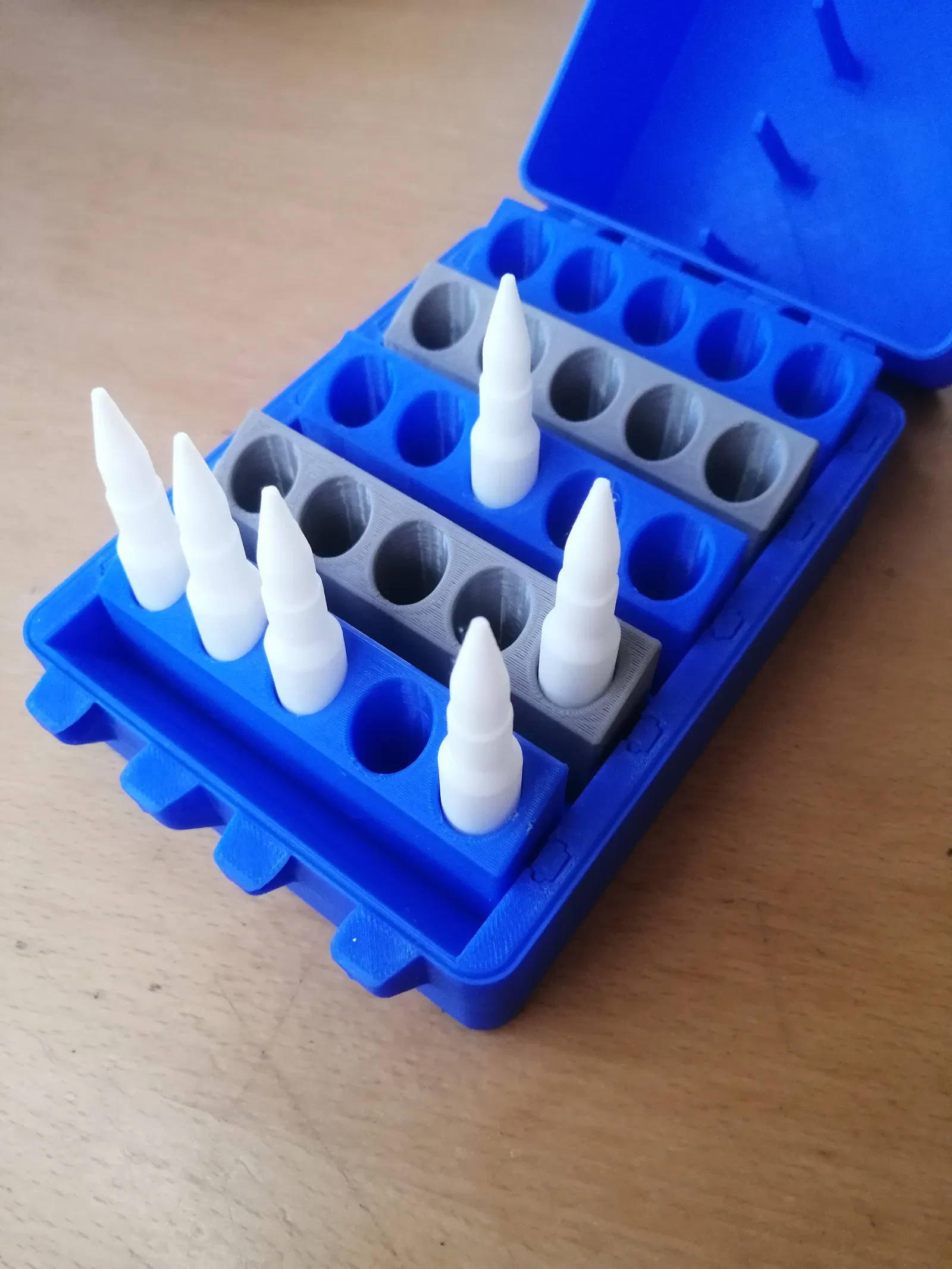

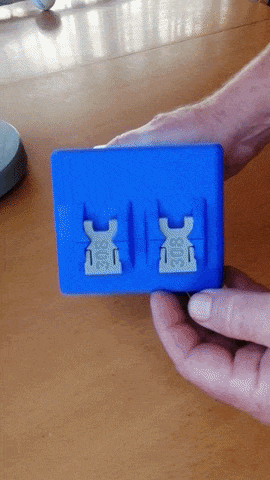

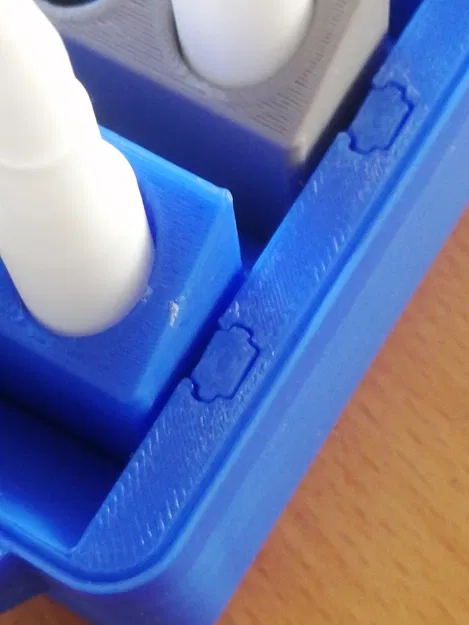

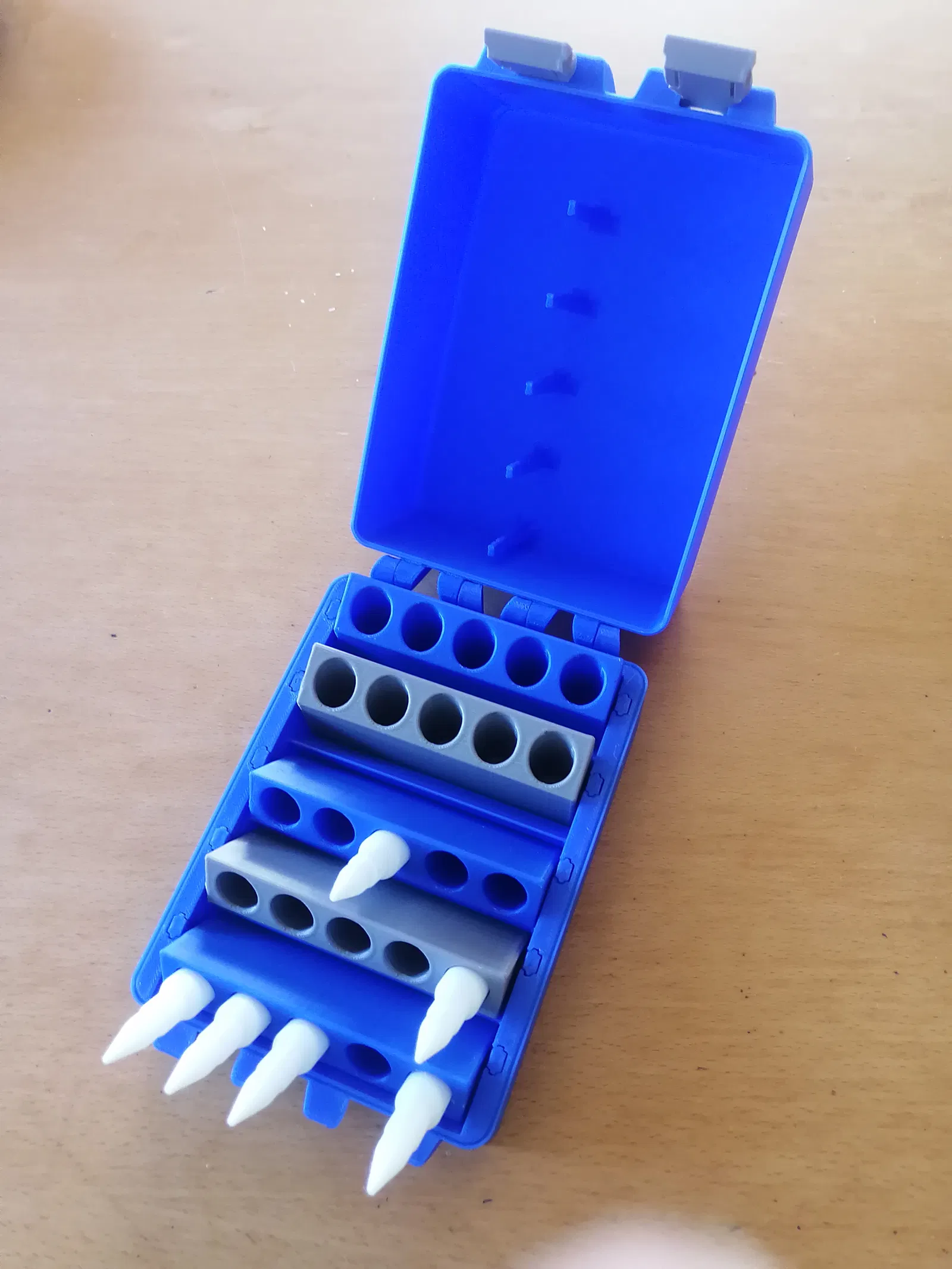

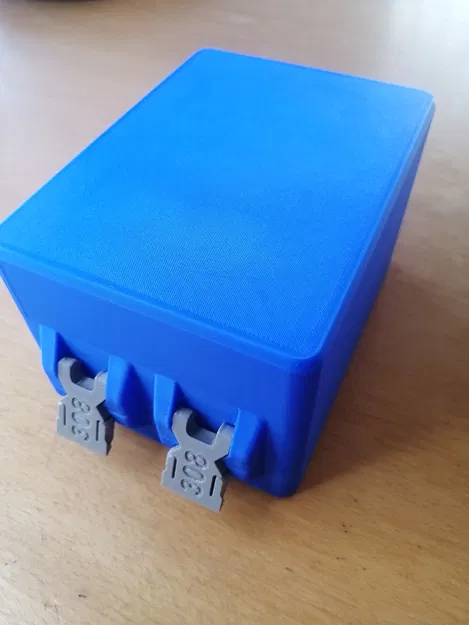

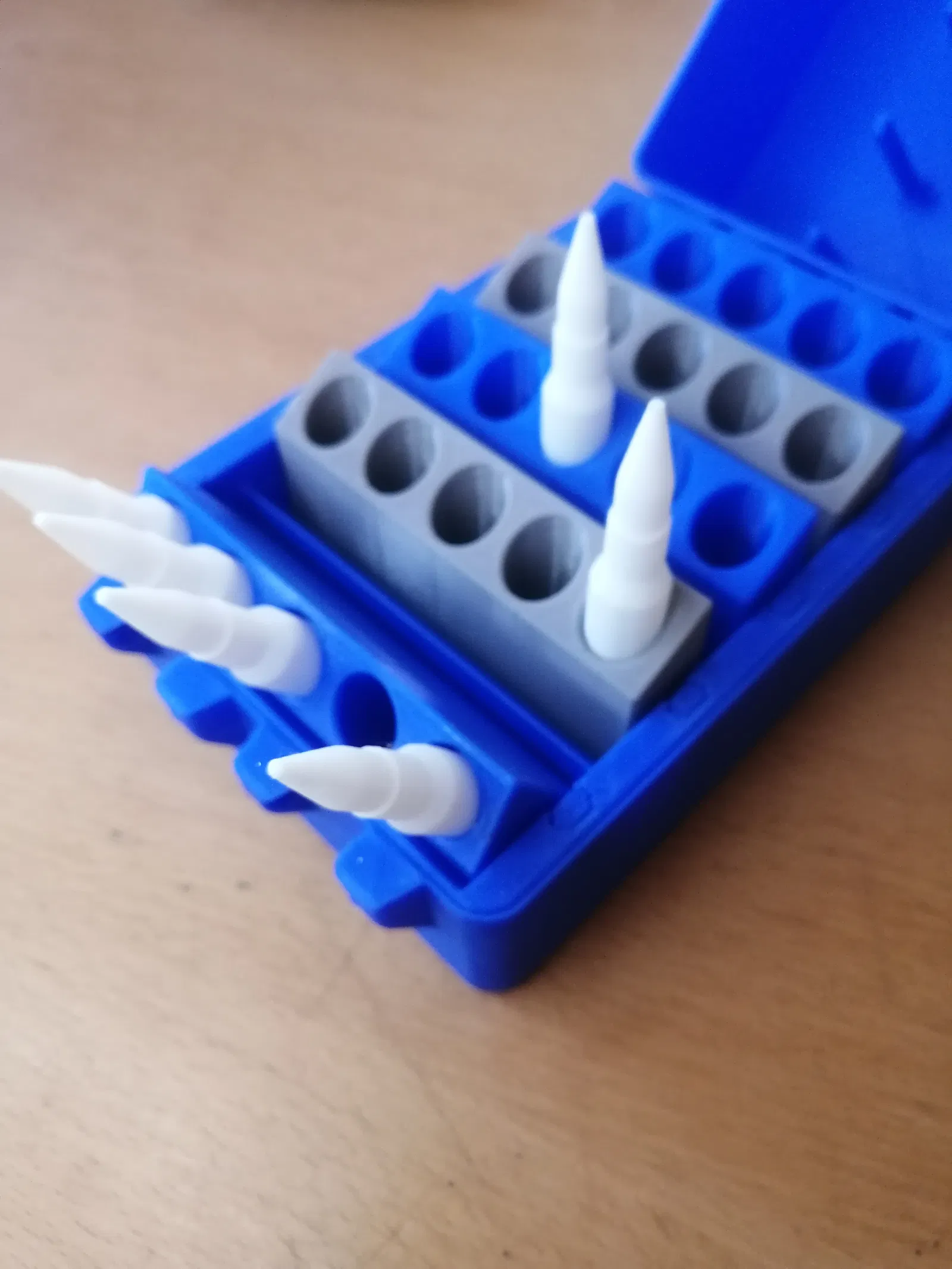

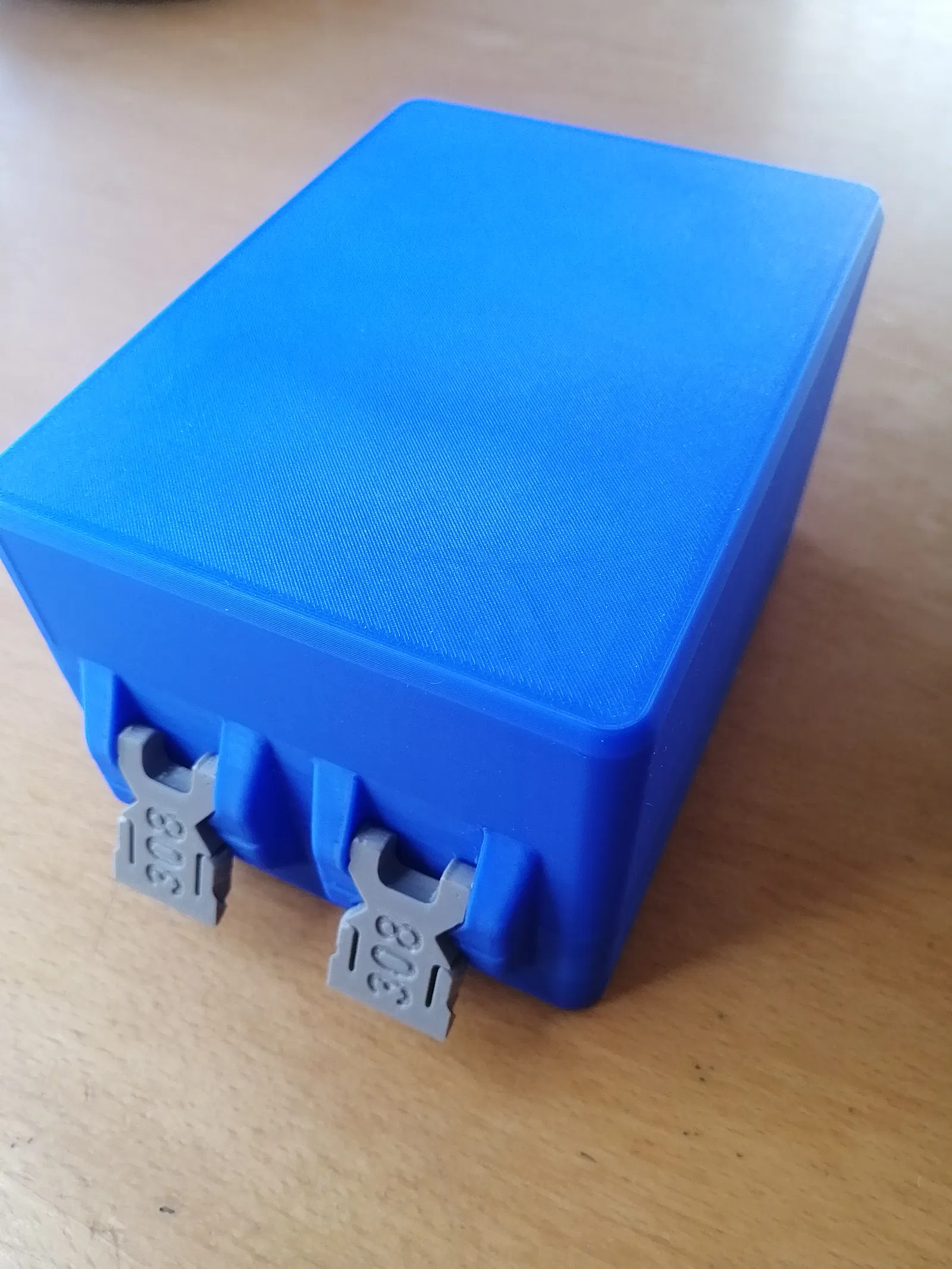

Mỗi hộp chứa đạn theo 5 hàng, mỗi hàng 5 viên, với khay nghiêng về phía trước (~30°) giúp lấy đạn dễ dàng và nhìn rõ hơn. Khi đóng nắp, các cánh giữ trên nắp sẽ cố định khay, kết hợp cùng khóa kép giúp hộp đóng chặt và an toàn.

Một giải pháp gọn gàng, ngăn nắp và thực tế để lưu trữ cũng như vận chuyển đạn dược.

Ý tưởng thiết kế

Hệ thống này được thiết kế để tối ưu, dạng module và thân thiện với người dùng. Nhờ hệ thống đế và khay dùng chung, nó giúp giảm thời gian in và tiết kiệm vật liệu trong khi vẫn hỗ trợ nhiều loại cỡ đạn khác nhau. Các hàng khay nghiêng giúp thao tác thuận tiện, còn hệ thống cố định đảm bảo mọi thứ an toàn khi di chuyển.

Các tính năng chính:

• Thiết kế dạng module, có thể mở rộng
• Các thành phần dùng chung giúp tiết kiệm chi phí
• Khay nghiêng giúp lấy đạn nhanh chóng
• Kết cấu chắc chắn, sẵn sàng cho việc mang theo
• Dễ dàng nhận diện loại đạn

Một thiết kế đơn giản tập trung vào tính ứng dụng và độ sắc nét khi in 3D.

Gợi ý in ấn:

• Độ cao lớp in (Layer Height): 0.2mm
• Độ đặc (Infill): 15-20%
• Độ dày tường (Wall Loops): 3-4
• Detect Thin Walls: Bật (On)
• Hỗ trợ (Support): Chỉ dùng cho phần khay (Tree Auto)
• Bè in (Brim): Chỉ dùng cho thanh chặn khay (Insert retainer)
