Bát treo tủ sấy Electrolux/AEG (Loại chắc chắn)

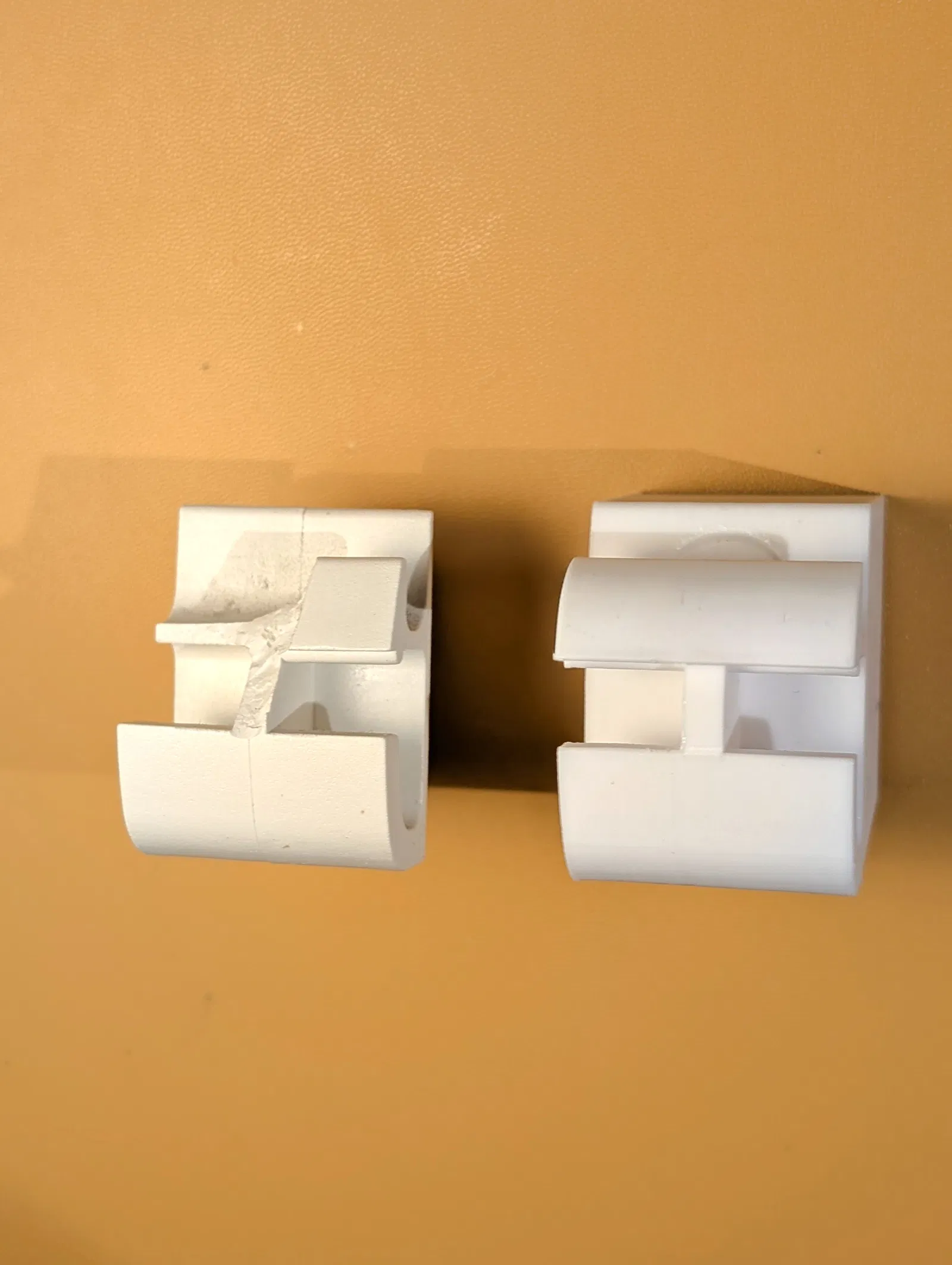

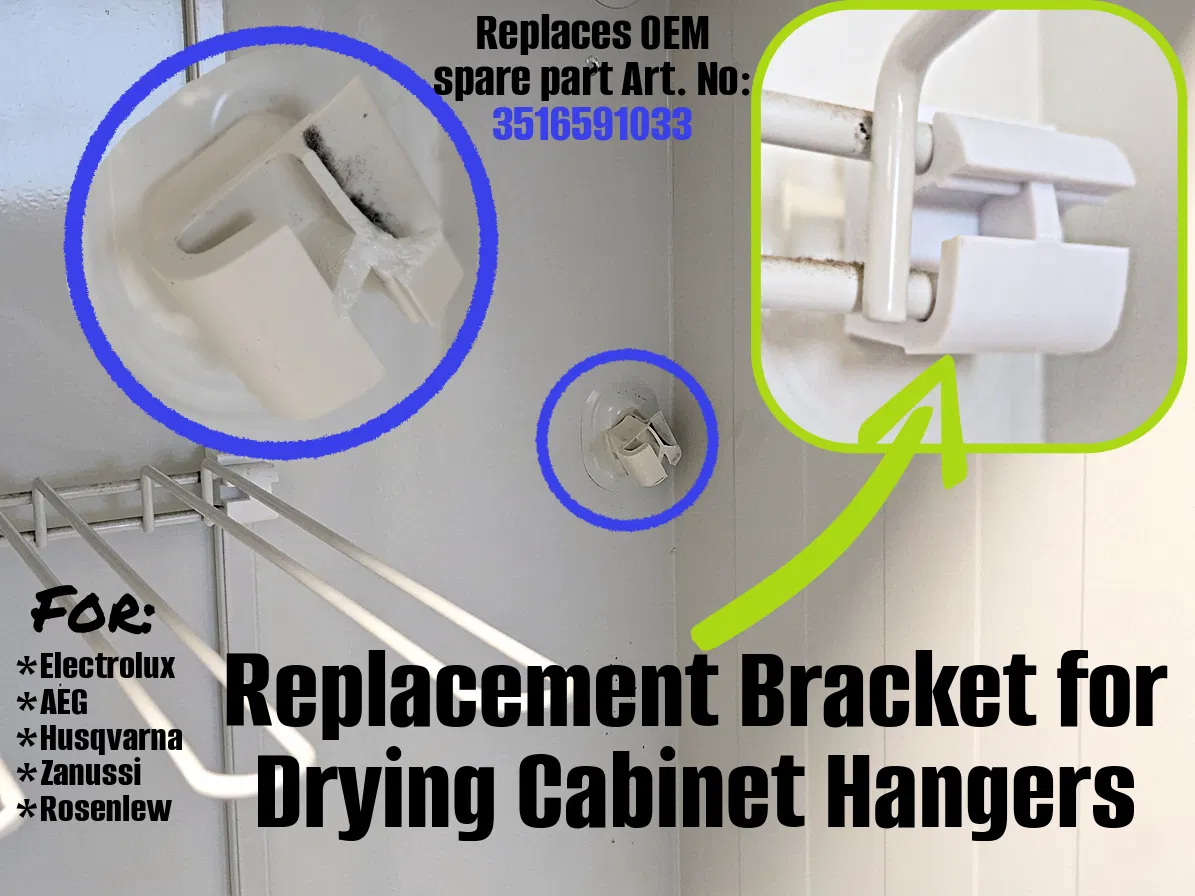

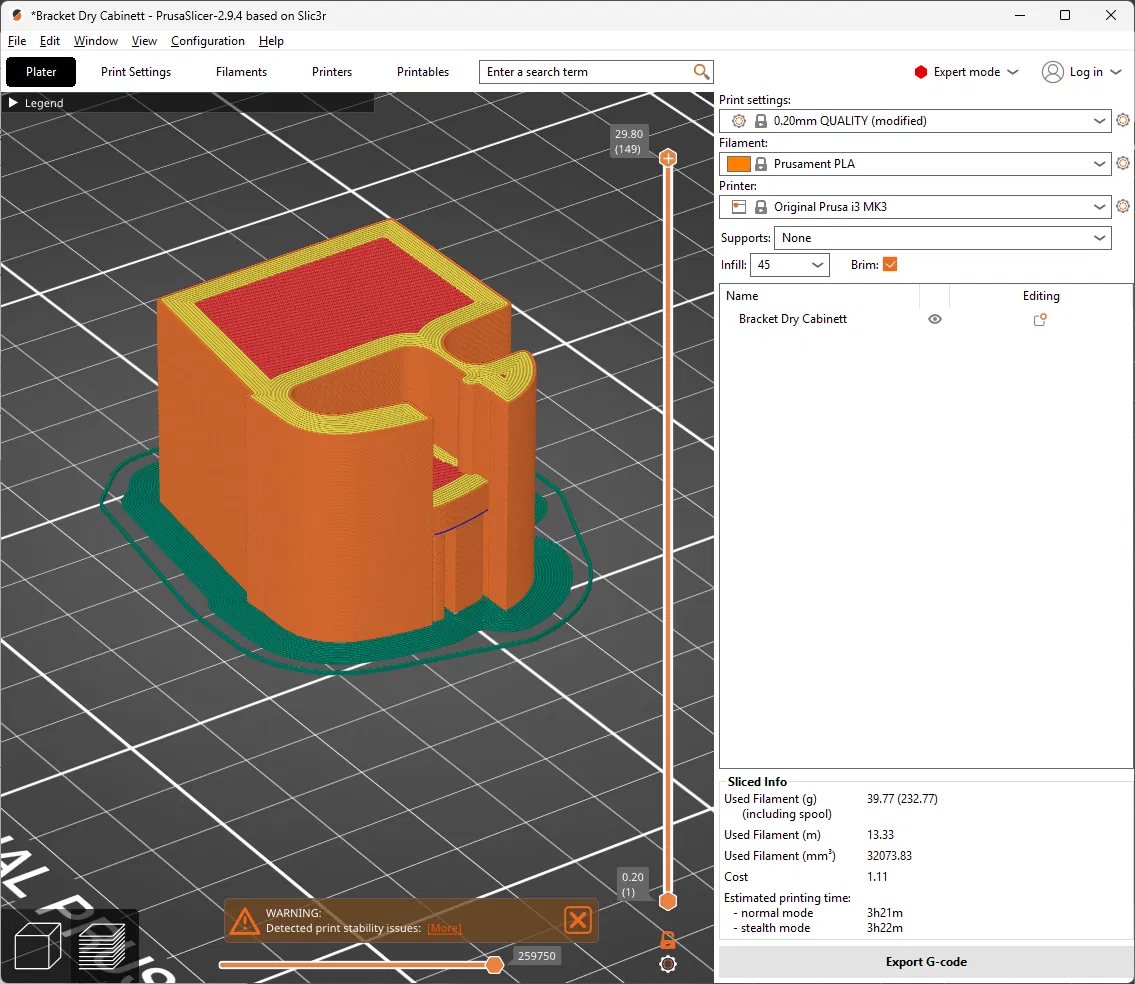

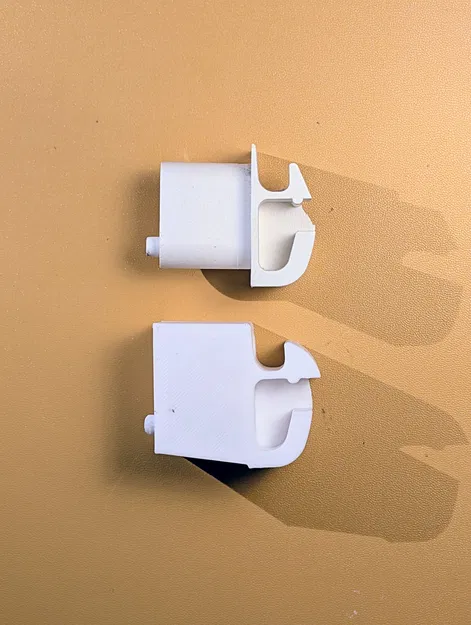

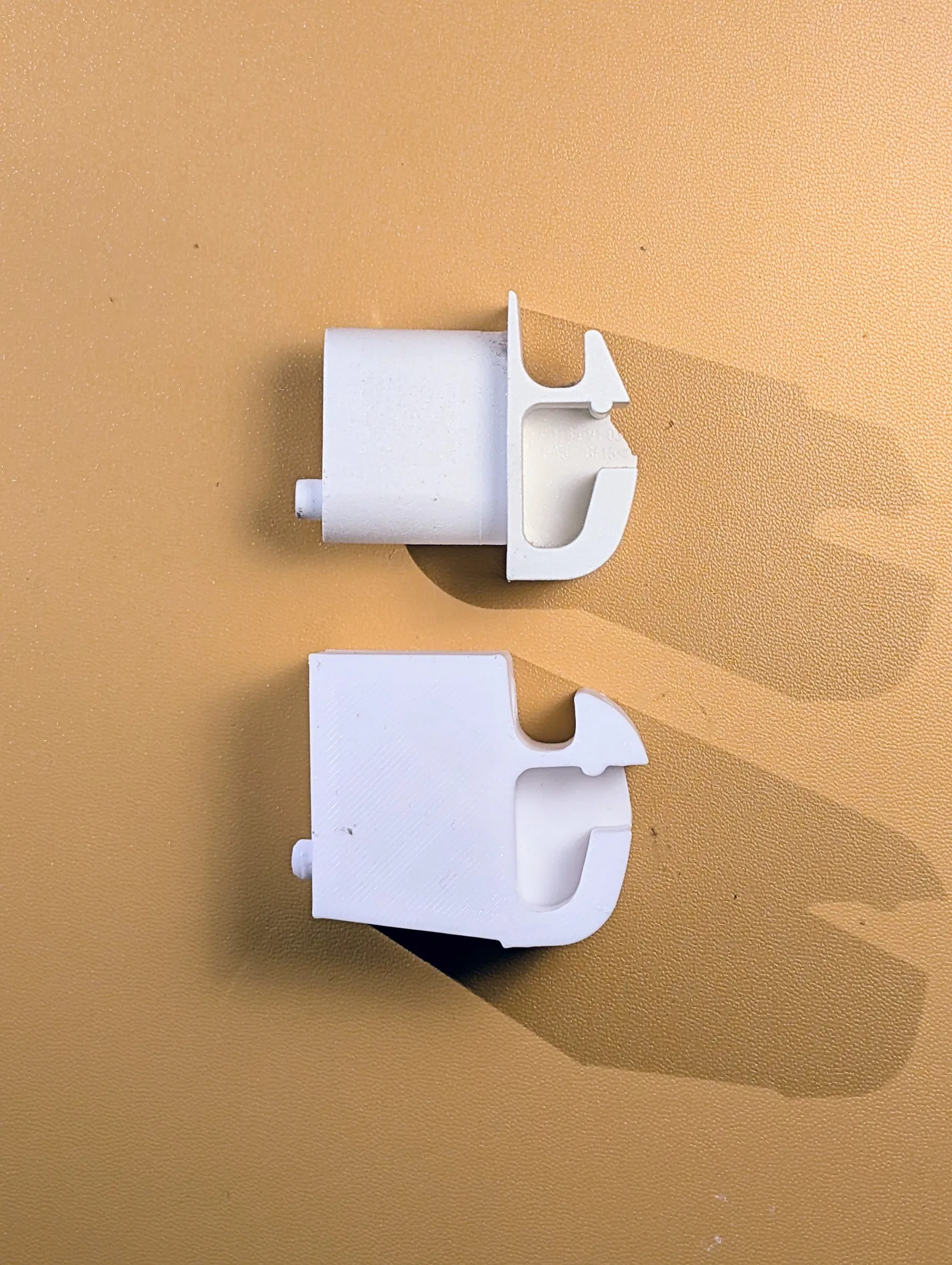

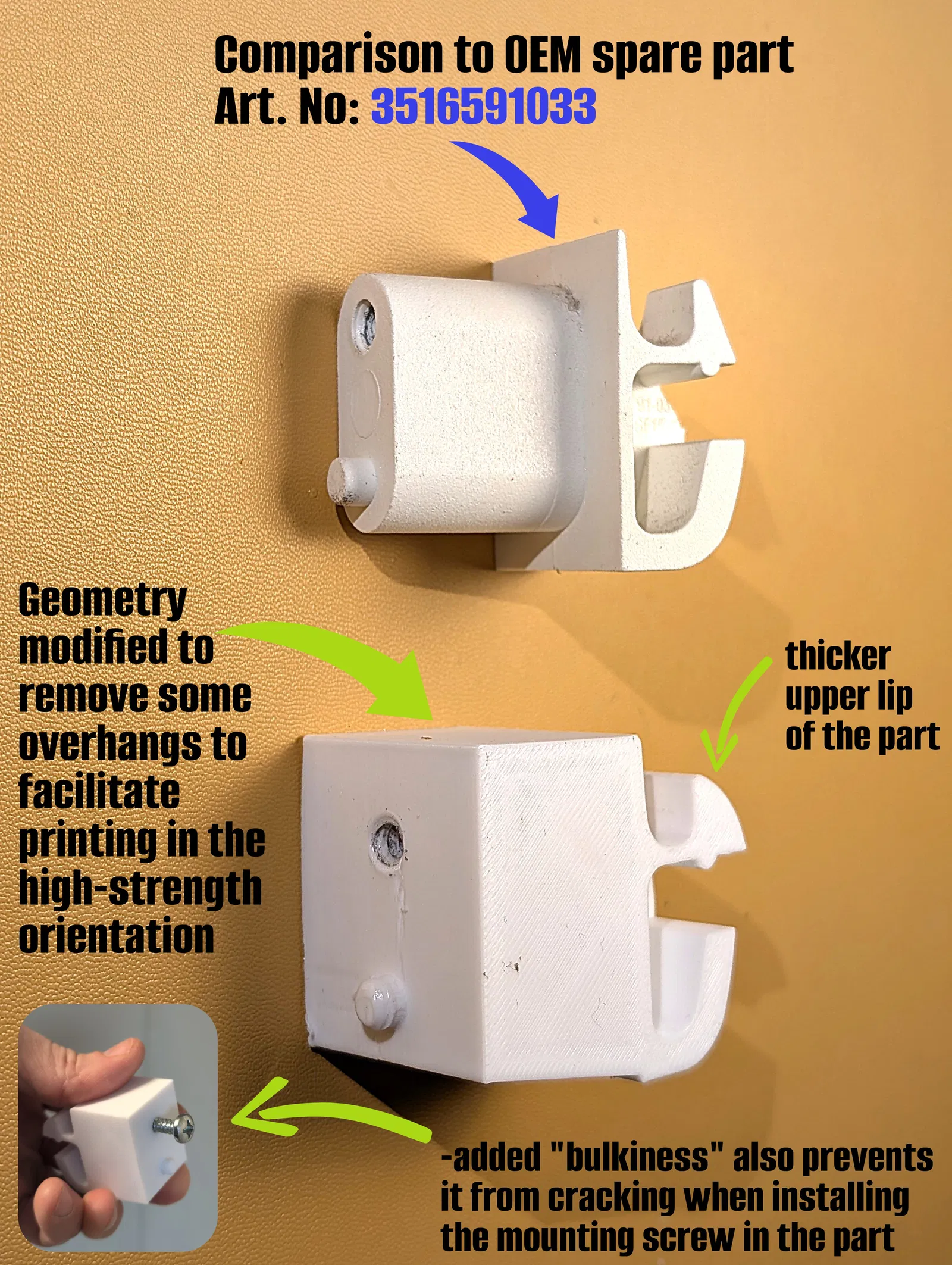

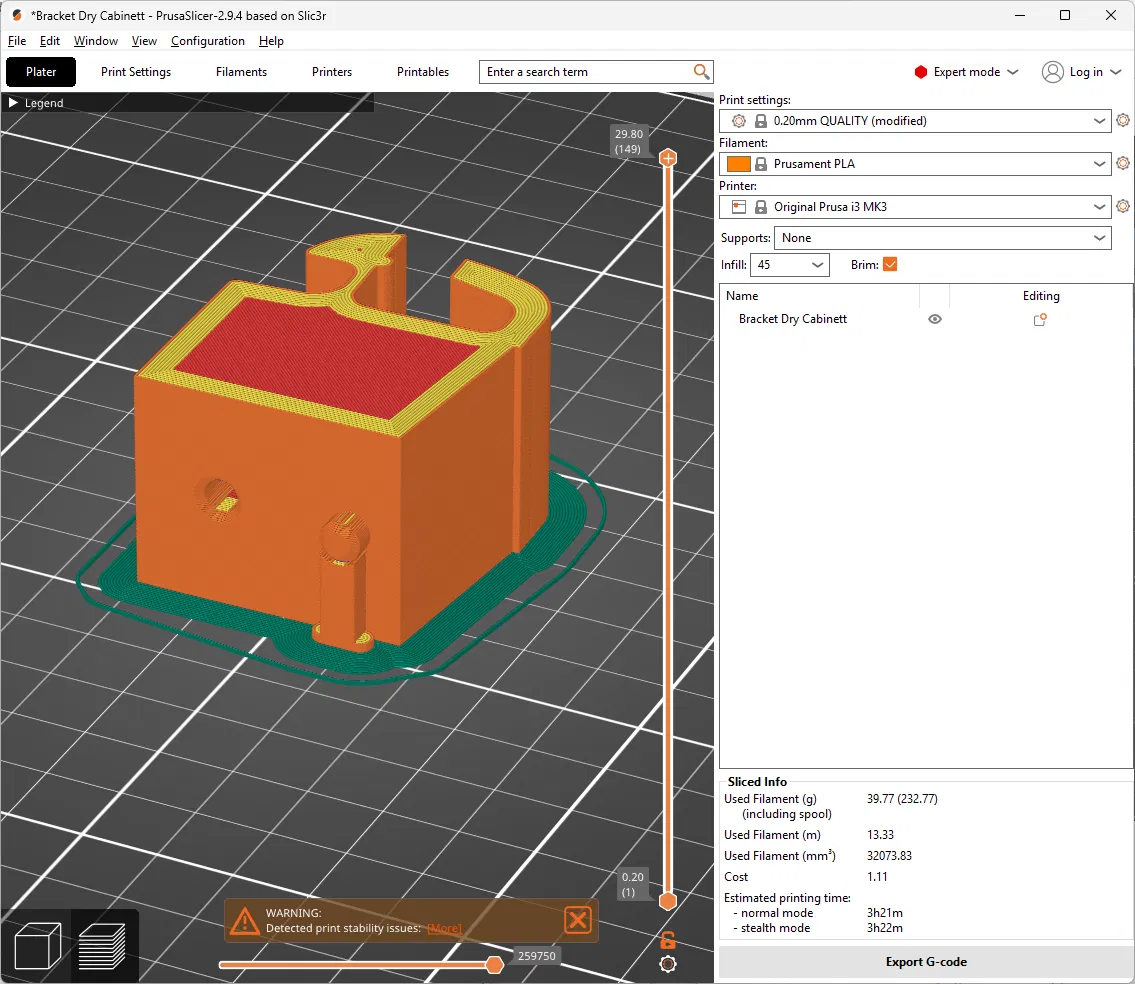

Cái bát treo này chính là lý do vì sao mình cực kỳ mê in 3D! Đây là linh kiện thay thế được thiết kế lại để phục vụ cho các giá treo bên trong tủ sấy quần áo phổ biến ở các nước châu Âu và Scandinavia. Phần nhựa zin theo máy thường bị giòn và gãy sau một thời gian sử dụng do chịu nhiệt liên tục. ### Tại sao nên in bộ phận này? Linh kiện thay thế chính hãng (Art. No: 3516591033) hiện có giá khoảng €14 / 154 SEK mỗi cái (tính đến ngày 22/03/2026). Bằng cách tự in, bạn có thể sửa chữa tủ sấy với chi phí rẻ hơn nhiều, đồng thời giúp thiết bị không bị vứt bỏ lãng phí. Công sức mình bỏ ra để thiết kế, in thử, kiểm tra, chỉnh sửa, in lại rồi lại kiểm tra... hoàn toàn xứng đáng! ### Thiết kế & Hướng in Tại sao ngoại hình lại khác với linh kiện gốc? Để tối ưu hóa độ cứng khi in 3D, mình đã điều chỉnh hình học để giảm thiểu các góc overhang. Phần thiết kế dày dặn hơn cũng giúp tránh nứt vỡ khi bắt vít (các bản mỏng trước đây hay bị nứt). Mình cũng đã tăng độ dày ở phần gờ móc phía trên. Hỗ trợ (support) chỉ cần dùng cho vách ngăn ở miệng và dưới chốt định vị. ### Khả năng tương thích Bộ phận này là linh kiện tiêu chuẩn của Electrolux Group, tương thích với nhiều loại tủ sấy từ các thương hiệu: * Electrolux * AEG * Husqvarna * Zanussi * Rosenlew Lưu ý: Bạn nên kiểm tra mã PNC (gồm 9 chữ số, bắt đầu bằng số 9) trên máy của mình với danh mục phụ tùng chính hãng để đảm bảo lắp vừa khít. ### Hướng dẫn in ấn Để linh kiện bền bỉ trong môi trường tủ sấy, hãy tuân thủ các quy tắc sau: * Chất liệu: Khuyên dùng ASA hoặc ABS (T g ≈ 100°C) để chịu được nhiệt độ từ 60°C–70°C bên trong tủ mà không bị biến dạng. Tránh dùng PLA vì nó sẽ mềm ra và hỏng ngay trong lần sấy đầu tiên. * Layer Height: 0,2mm (hoặc bội số của 0.2) để dễ tháo support. * Infill: 40% trở lên (dạng Rectilinear hoặc Gyroid) để đảm bảo độ cứng cáp. * Walls: Ít nhất 6–9 lớp vỏ để chịu được sức nặng của quần áo ướt. ### Tuyên bố về thương hiệu Tất cả tên sản phẩm và công ty như Electrolux, AEG, Husqvarna, Zanussi, Rosenlew đều là thương hiệu của chủ sở hữu tương ứng. Tên các hãng được nêu chỉ nhằm mục đích xác định loại thiết bị tương thích. Đây là linh kiện bên thứ ba tự thiết kế để sửa chữa, không phải là hàng OEM chính hãng. [pssst!] Bạn có thể ghé Instagram của mình (@makers_designjournal) để xem các dự án khác nhé: https://www.instagram.com/makers_designjournal/ Hãy dành chút thời gian nhấn LIKE để ủng hộ mình! Nếu đã in, rất mong bạn chia sẻ hình ảnh thành quả nhé! =D Thiết kế bằng: Fusion 360. Mọi thứ đều do mình tự thiết kế! MÔ HÌNH NÀY ĐÃ ĐƯỢC IN VÀ KIỂM TRA THỰC TẾ. Nếu bạn có câu hỏi hay góp ý cải tiến, đừng ngần ngại liên hệ với mình. Cảm ơn bạn đã đọc đến đây! 💪 Một lần nữa, cảm ơn bạn đã ủng hộ và chúc bạn thành công! 🙏
