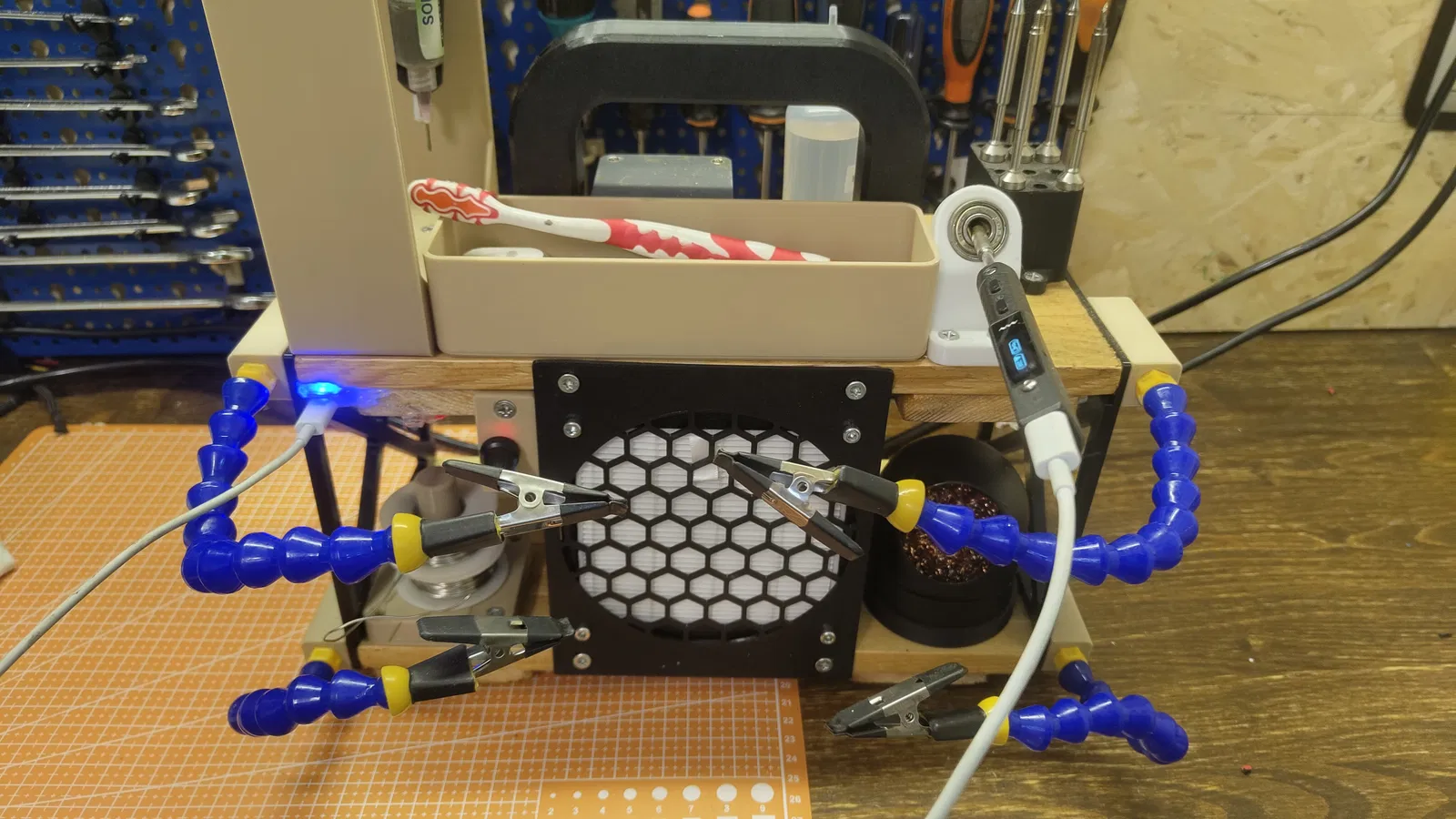

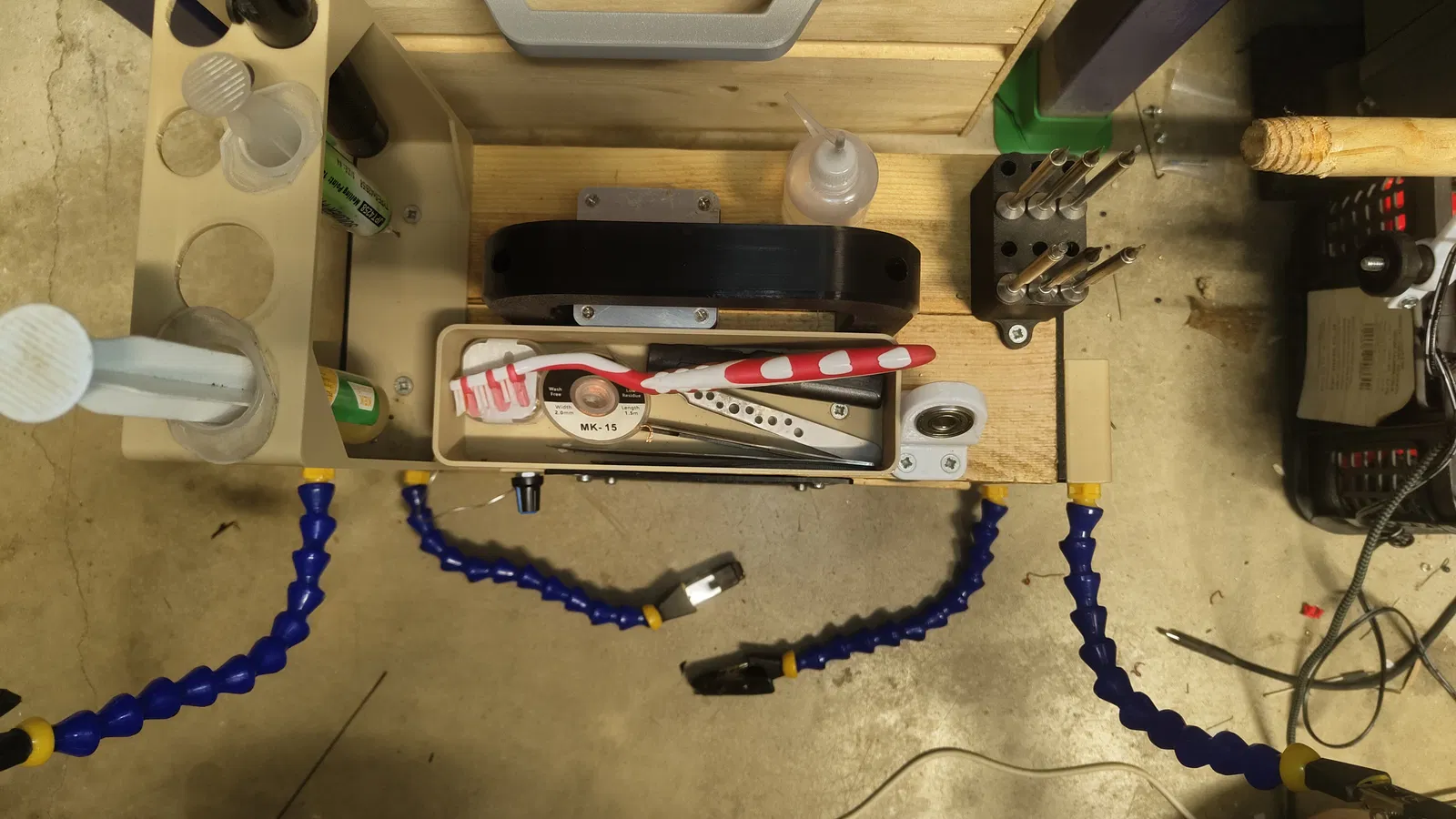

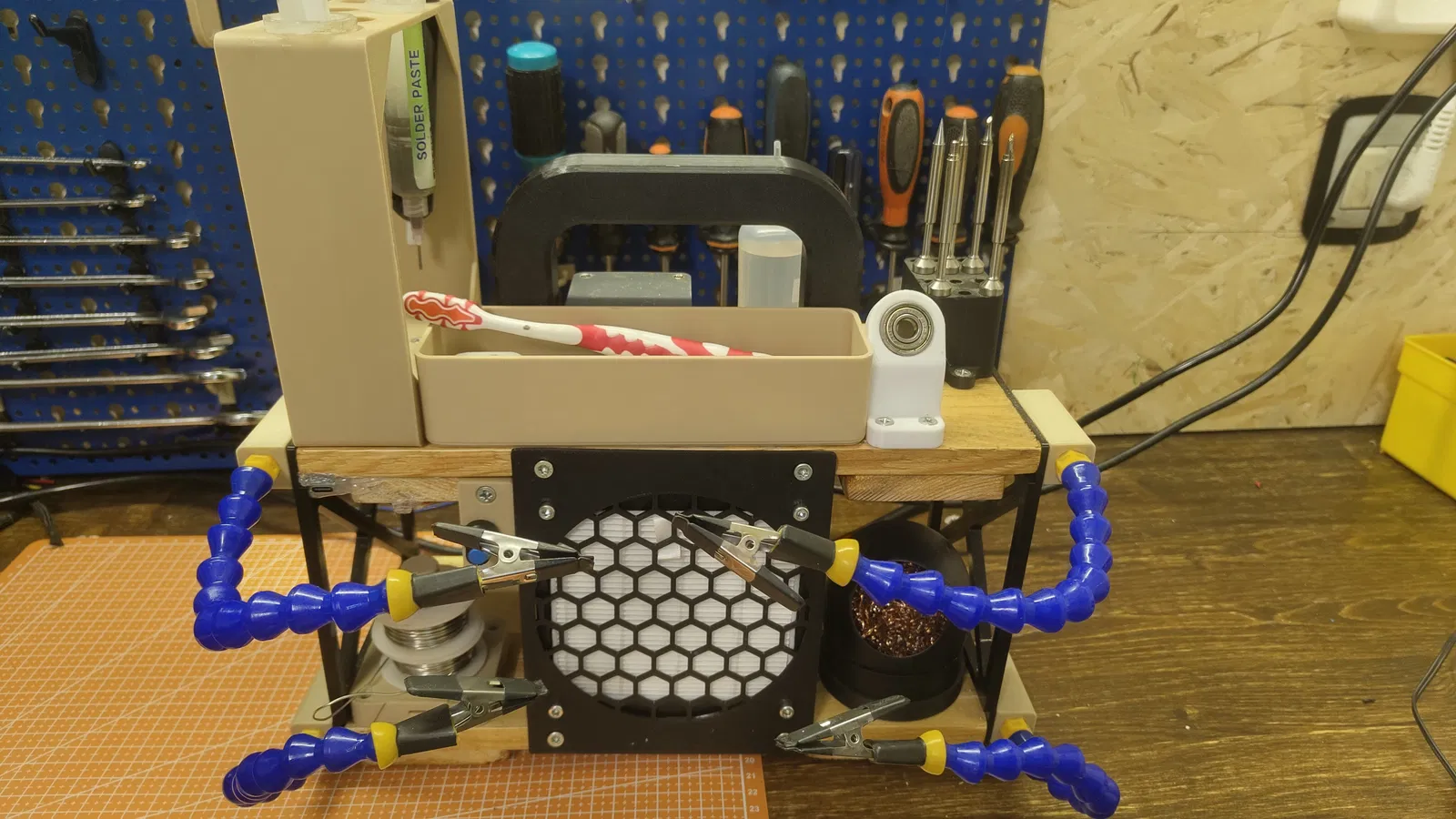

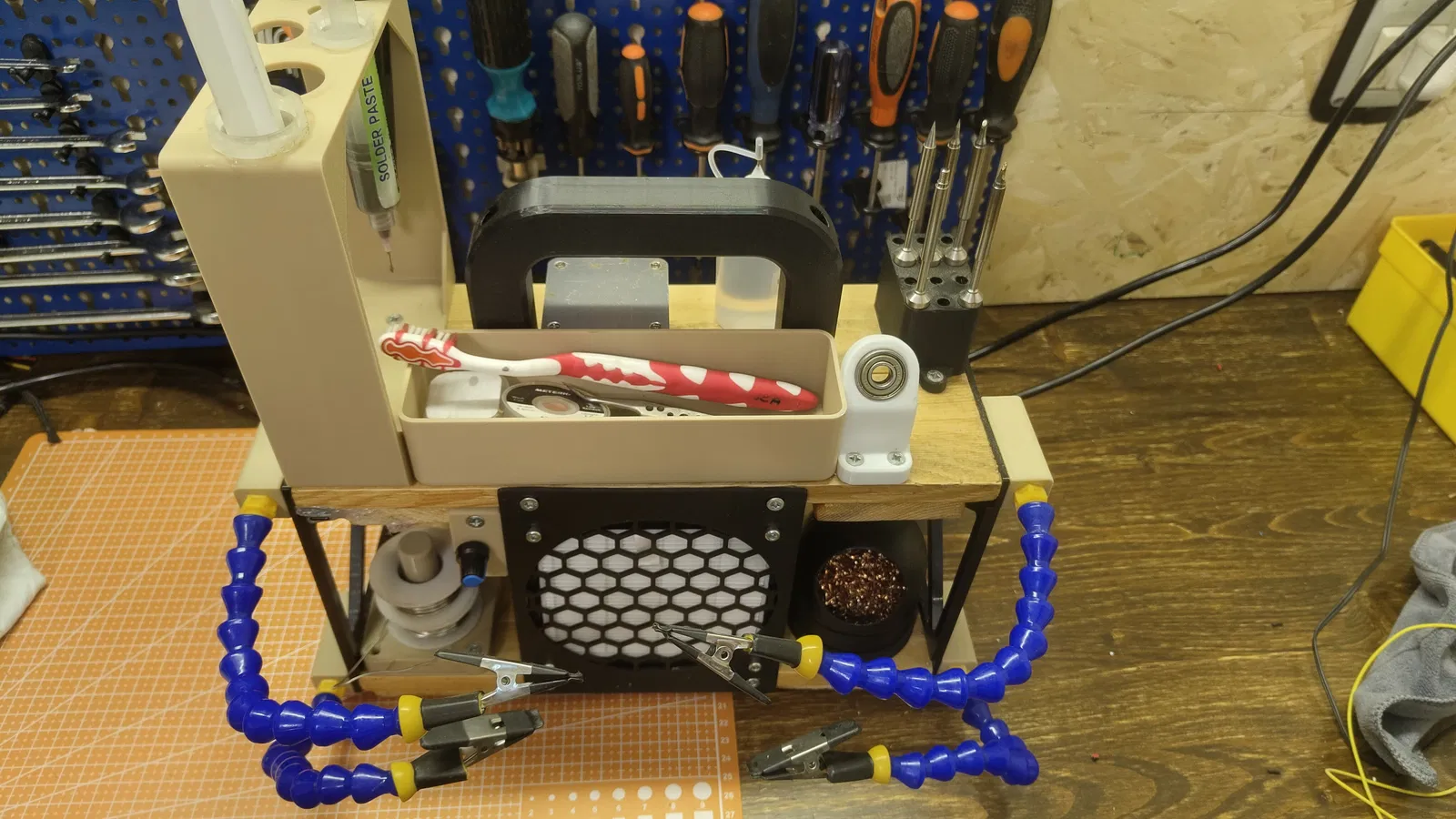

Trạm hàn di động tự chế (Portable Soldering Station)

LƯU Ý: mẫu này chưa hoàn thiện lắm, nhưng với mình thì dùng tạm ổn và mình cũng không muốn mất thêm thời gian để chỉnh sửa nữa. Bạn cứ thoải mái dùng file STEP để tùy chỉnh lại theo ý mình nhé.

**DANH SÁCH VẬT TƯ (BOM)

• 2× tấm gỗ 300×140×18 mm (bạn có thể thay đổi chiều dài tùy nhu cầu, nhưng nếu làm ngắn quá thì cẩn thận kẻo không lắp vừa đồ).

• 1× quạt 120 mm.

• 1× bộ lọc HEPA cho robot hút bụi Life V8 / V8s / X750 (100×108×10 mm) (tùy chọn) (https://aliexpress.com/item/1005010449300087.html).

• 1× mạch điều tốc PWM kèm biến trở. Để cấp nguồn, mình dùng bộ USB PD trigger dán dưới tấm gỗ, nhưng bạn có thể dùng bất kỳ nguồn 12V nào cũng được. (https://aliexpress.com/item/1005010399069456.html) (lưu ý là các mẫu mạch khác chưa chắc đã lắp vừa).



• 1× dụng cụ vệ sinh mũi hàn dạng bùi nhùi có đế 67 mm.

• 4× tay trợ lực (helping hands) (tùy chọn).

LINH KIỆN CHO CÁC CHI TIẾT IN 3D

Khung đỡ hai bên

• 12× ốc gỗ 4 mm (dùng 8 con cũng được; mình dùng 12 con vì bắt vào gỗ pallet hơi mềm).

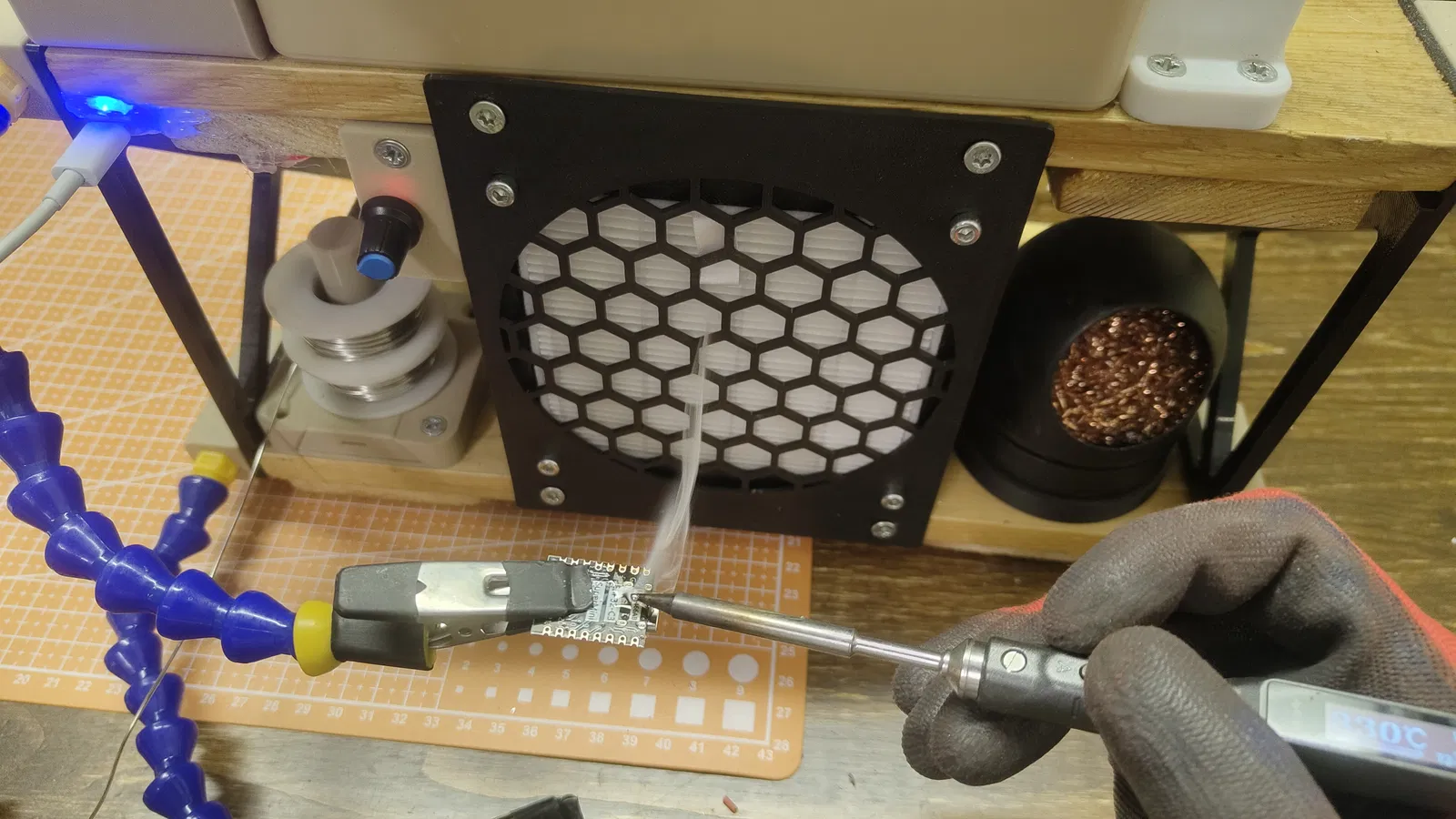

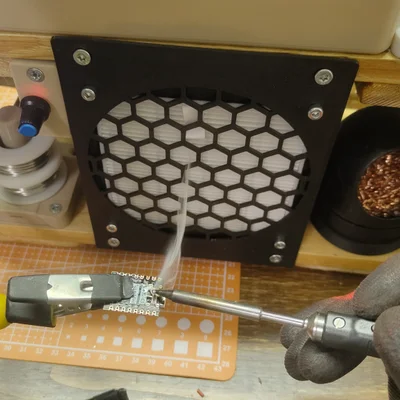

Nắp quạt trước + bộ lọc

• 4× ốc gỗ 4 mm.

• 4× bu lông M4×30 (dùng M4×16 nếu không lắp bộ lọc).

• 4× đai ốc M4.

Biến trở

• 1× ốc gỗ 4 mm.

Tay cầm

• 1× ốc gỗ 4×25 mm (dùng ốc dài hơn sẽ bị xuyên qua gỗ).

• Keo dán (tùy chọn, nhưng nên có).

Tay trợ lực (Helping hands)

• 2× ốc gỗ 4 mm.

Dụng cụ vệ sinh mũi hàn

• 2× ốc gỗ 4 mm (tối đa 18 mm để tránh bị xuyên qua gỗ).

• 2× nam châm 10×3 mm (dùng keo CA để cố định).

Giá để mũi hàn

• 2× ốc 4 mm (tối đa 18 mm).

Giá để lọ nhựa thông (Flux)

• 2× ốc 4 mm (tối đa 18 mm).

Giá để tay hàn

• 2× ốc 4 mm (tối đa 18 mm).

• 1× vòng bi 608ZZ.

Trục đỡ cuộn thiếc

• 4× ốc 4 mm (tối thiểu 20 mm, tối đa 30 mm để không bị xuyên qua gỗ).

Khay đựng

• 2× ốc 4 mm (tối đa 18 mm).

LƯU Ý KHÁC

• Giá để mũi hàn đã được kiểm tra với các loại mũi TS101 có đường kính 6 mm.

• Giá để nhựa thông được thiết kế theo loại mình đang dùng; bạn nhớ kiểm tra kích thước ống nhựa thông của mình trước khi in.

• Trục đỡ cuộn thiếc có đường kính trong là 17.2 mm; các loại cuộn thiếc nhỏ hơn sẽ không lắp vừa.
