Kẹp ống nước đơn giản (Simple water pipe clamps)
Mẫu kẹp ống nước đơn giản dành cho ống KG 110 hoặc các loại ống khác có thể điều chỉnh tỉ lệ. Hỗ trợ cố định 1 hoặc 2 bên, tùy chọn lắp đặt linh hoạt với vít M8 hoặc dây rút. Phù hợp cho nhiều nhu cầu sửa chữa đường ống.
19
Lượt Xem
1
Lượt Thích
3
Lượt Tải
Cập Nhật Mar 27, 2026
Mô tả

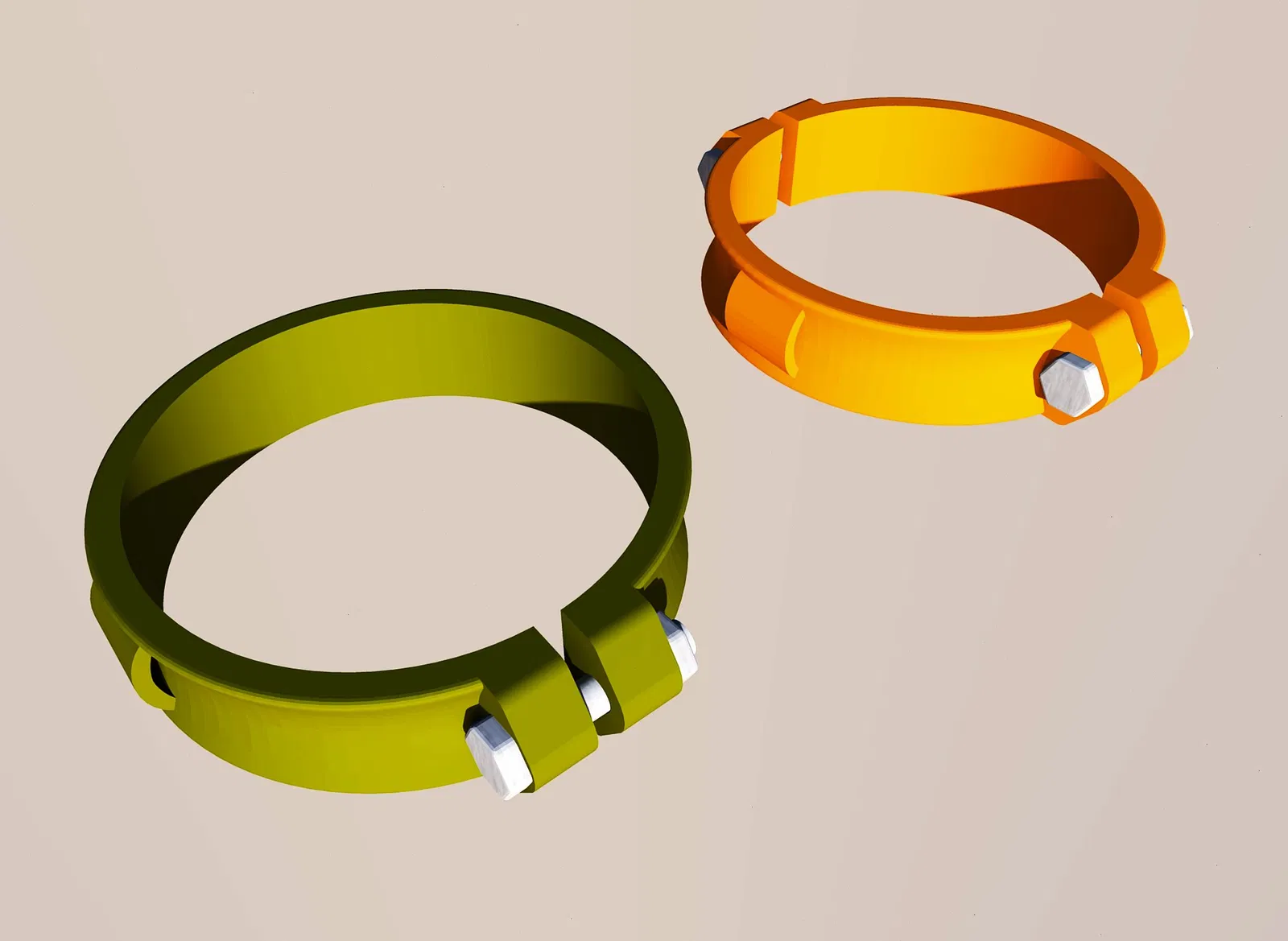

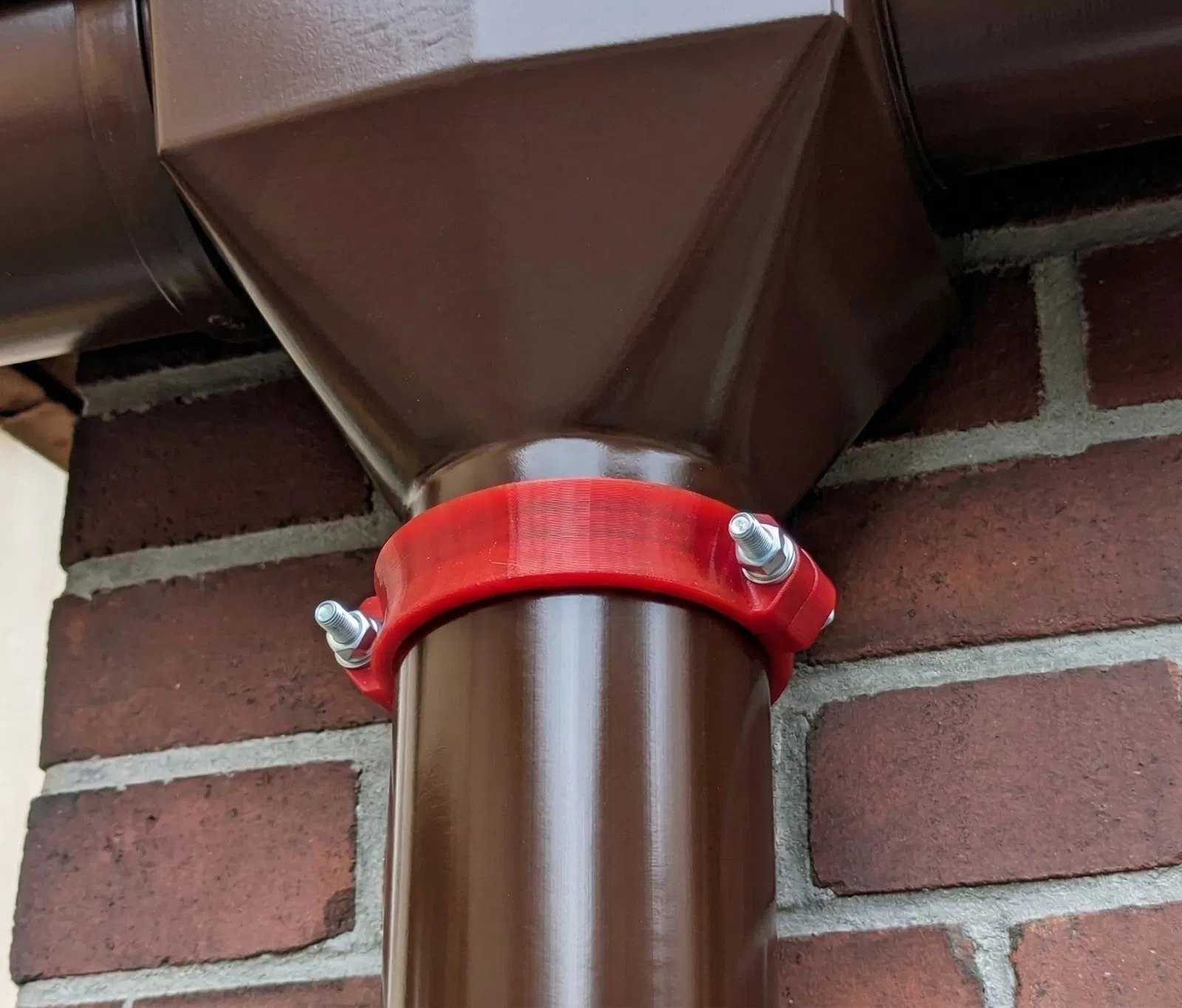

Kẹp ống nước đơn giản
- Dành cho ống 110 mm (KG 110) và các loại ống khác (xem danh sách bên dưới)
- Tùy chọn cố định 1 bên hoặc 2 bên / có hoặc không có tùy chọn gắn thêm (dùng dây rút)
- Dành cho vít M8 (hoặc nhỏ hơn nếu dùng kèm long đền)
- Để kẹp hai đường ống, bạn cần cắt một hoặc hai rãnh dọc trên phần ống phía trên.
Lưu ý khi in 3D
- Khuyến khích in với 5 lớp vỏ (perimeters/walls) trở lên
- Khuyến khích dùng nhựa PETG hoặc loại bền hơn cho mục đích sử dụng ngoài trời
- In theo chiều hướng được thiết lập sẵn trong file
Kích thước và tỉ lệ co giãn (Scaling)
| Đường kính ngoài (⌀) | Tỉ lệ (Scale) | Công dụng |
|---|---|---|
| EU | ||
| DN 160 | 160 mm | 145,50% |
| DN 125 | 125 mm | 113,60% |
| DN 110 | 110 mm | 100,00% |
| DN 75 | 75 mm | 68,20% |
| DN 50 | 50 mm | 45,50% |
| US | ||
| 6" | 6.625" | 153,00% |
| 5" | 5.563" | 128,50% |
| 4" | 4.500" | 103,90% |
| 3" | 3.500" | 80,80% |
| 2" | 2.375" | 54,80% |
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
