Ngàm gắn ổ cứng SSD cho Hotshoe/Coldshoe máy ảnh

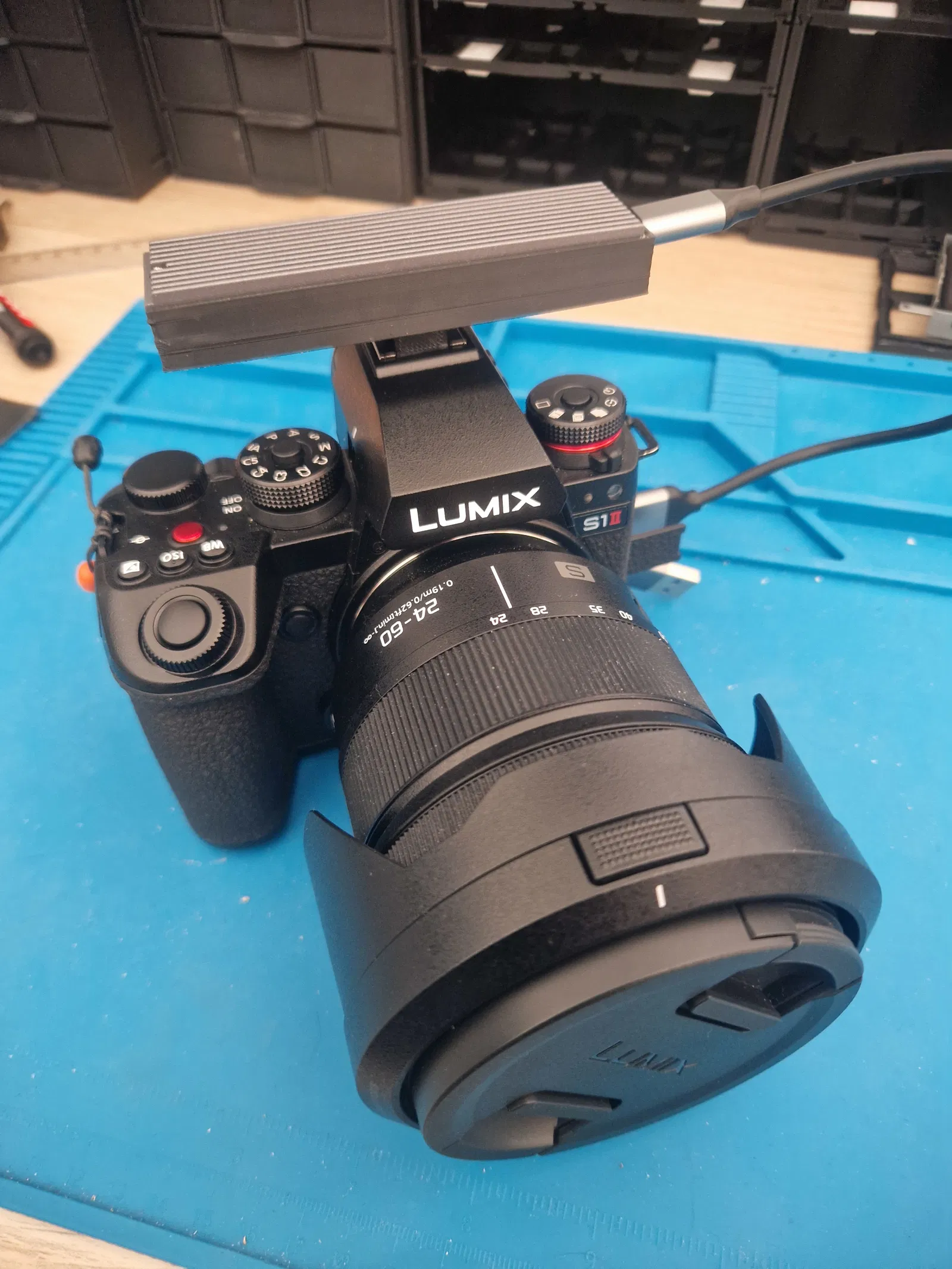

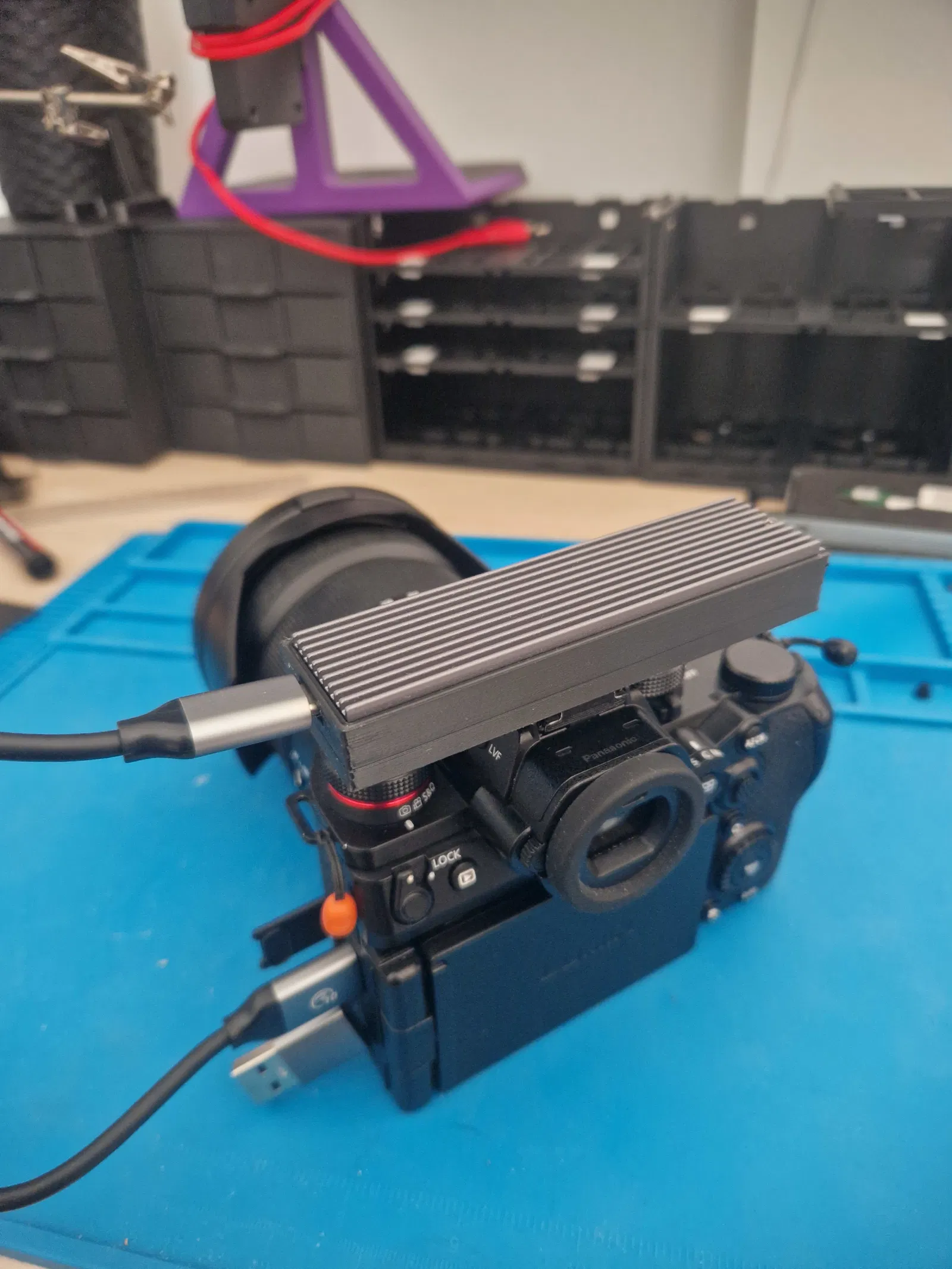

Thiết kế giá đỡ ổ cứng NVMe SSD nhỏ gọn, tiện lợi để gắn trực tiếp lên hotshoe hoặc coldshoe của máy ảnh. Đây là giải pháp tự chế đơn giản, thẩm mỹ dành cho các bạn dùng máy ảnh Lumix và các dòng tương tự.
Mô tả

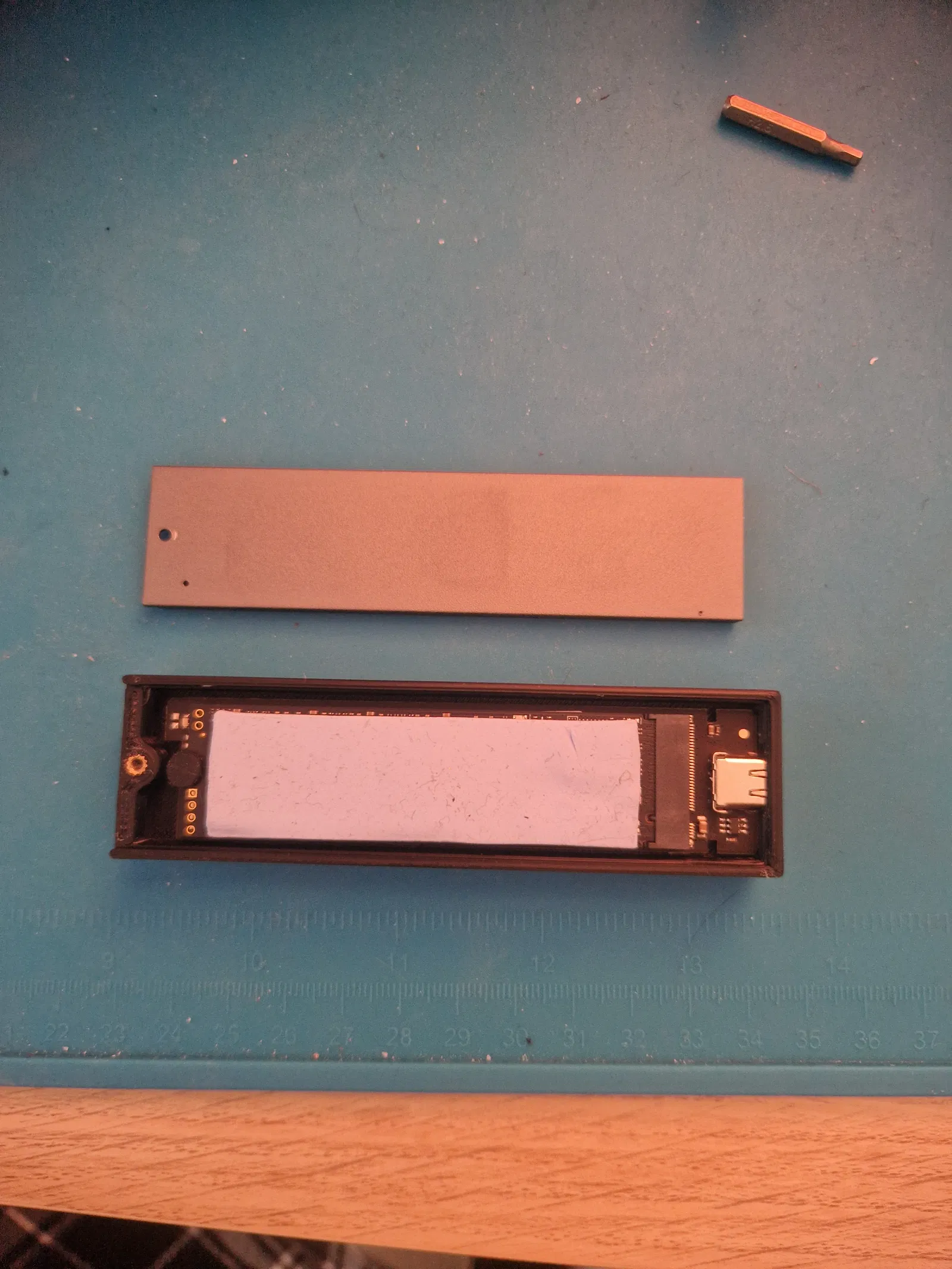

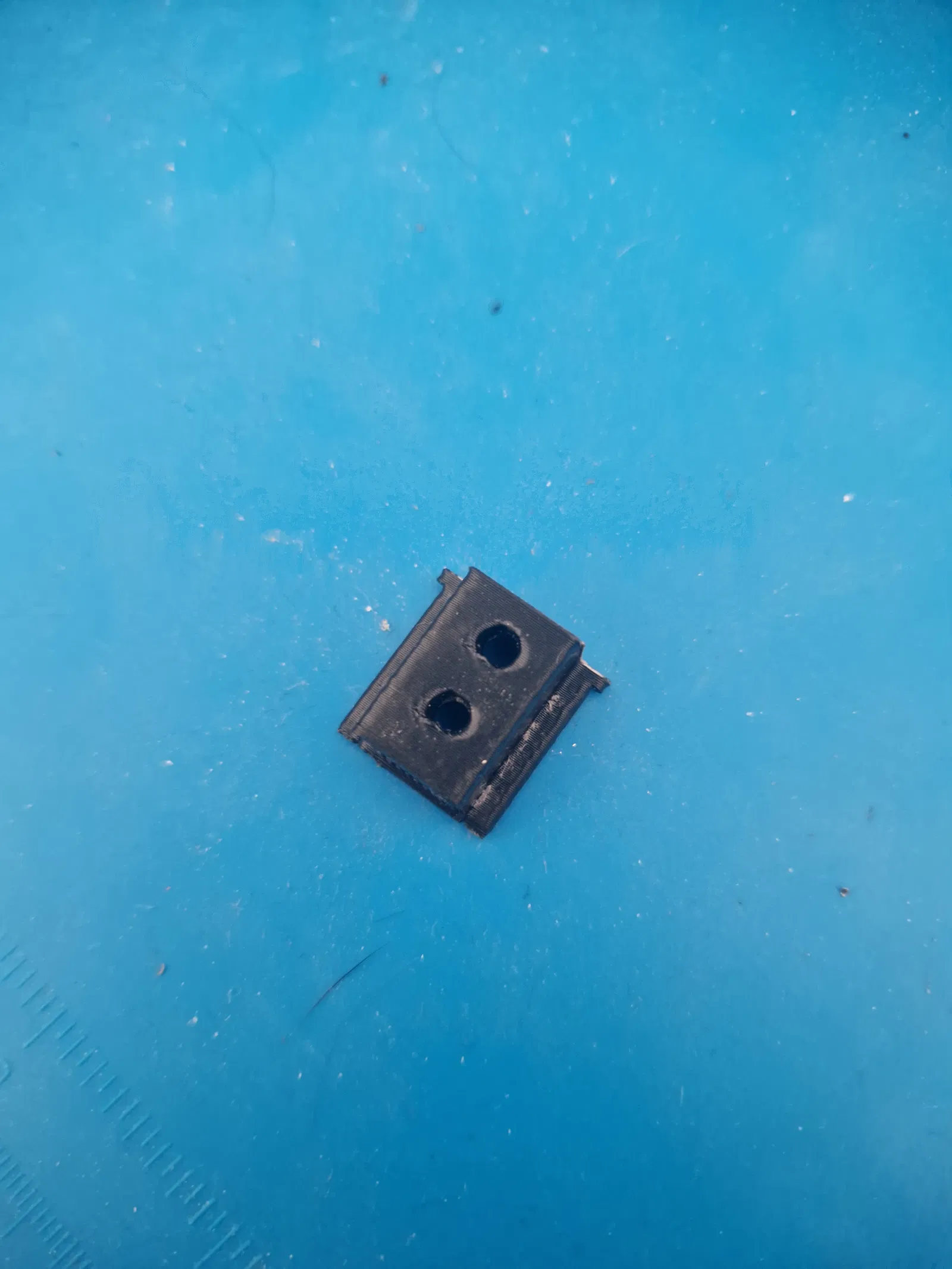

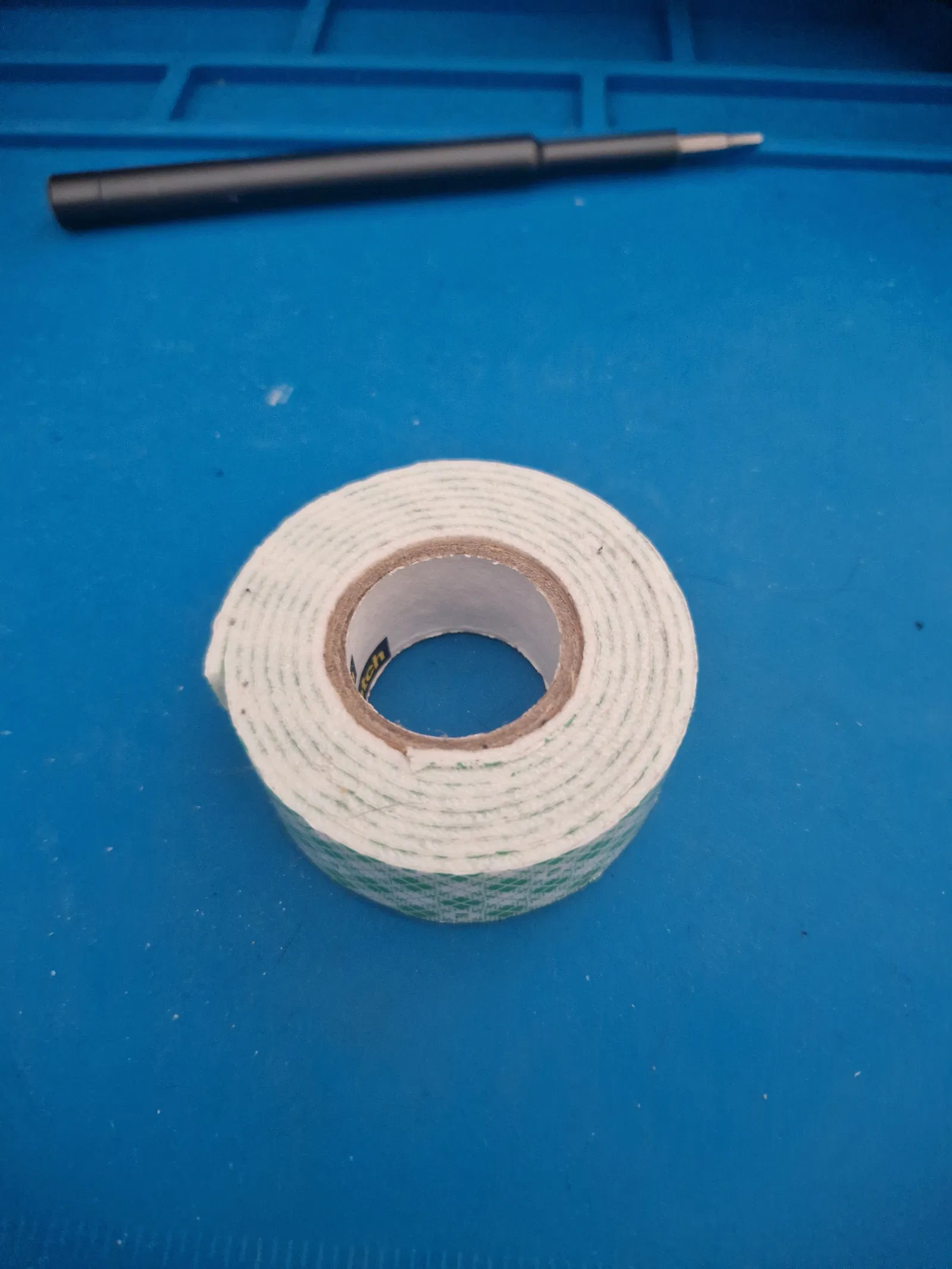

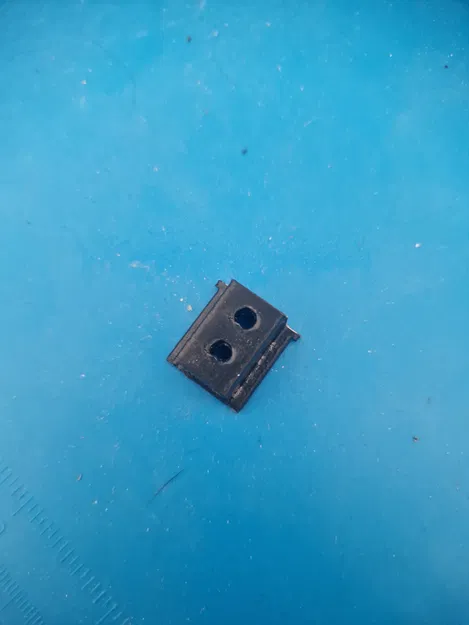

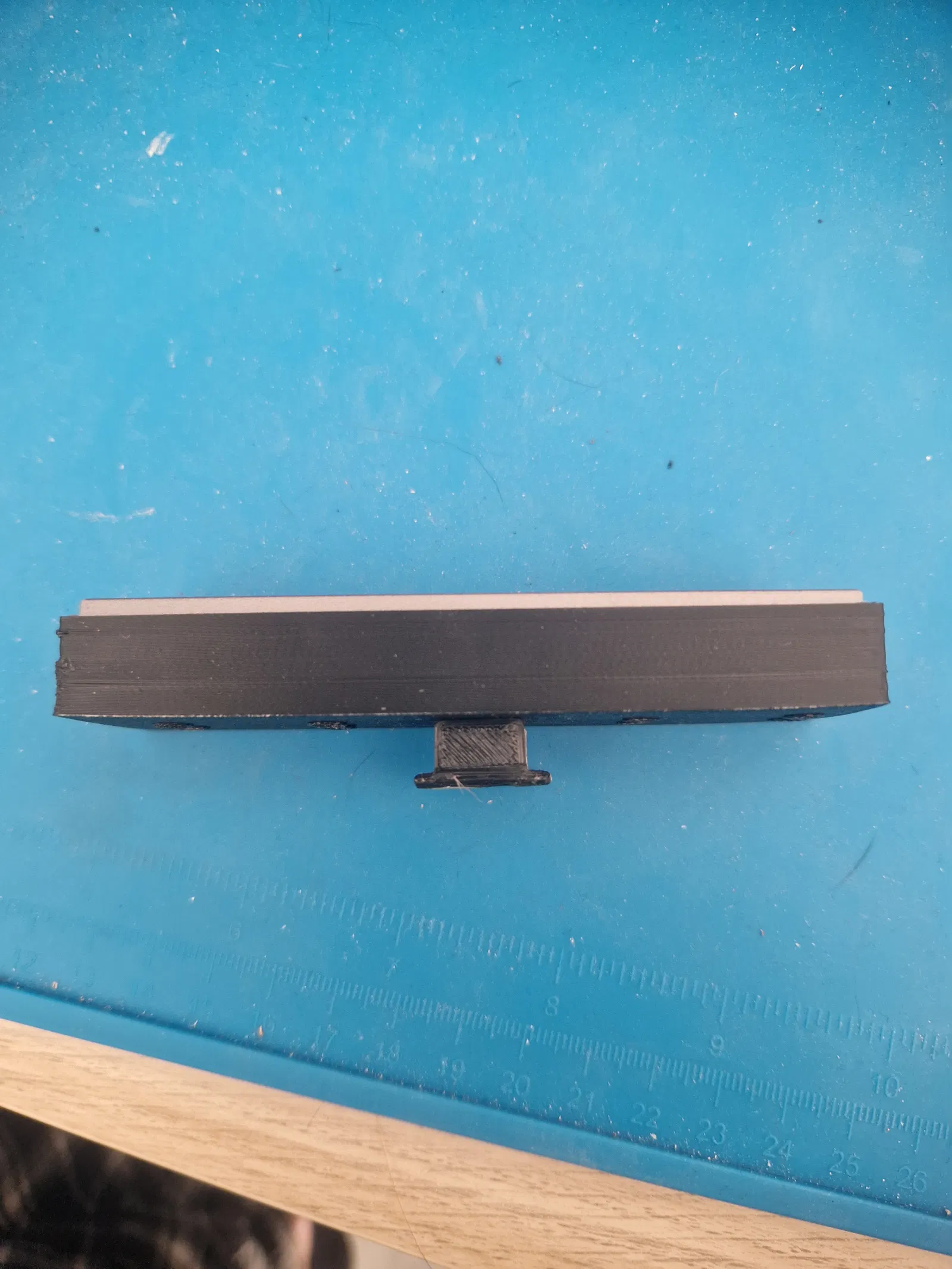

Chào mọi người, đây là thiết kế đầu tay của mình nên có gì sơ suất mong mọi người thông cảm nhé. Mình đang cần một cái giá đỡ ổ cứng SSD cho máy ảnh Lumix, mà đồ chuyên dụng trong thế giới máy ảnh thì đắt đỏ quá, nên mình đã tìm một bộ chuyển đổi NVMe USB-C đơn giản (mình dùng loại này: https://www.amazon.fr/dp/B08DCXB3CD?ref=ppx_yo2ov_dt_b_fed_asin_title) để gắn lên máy. Vì muốn thiết kế nhỏ gọn và sạch sẽ nhất có thể, mình đã tháo vỏ bộ chuyển đổi ra và cố định nó bằng băng keo hai mặt (như trong ảnh), sau đó lắp ổ NVMe vào. Về cơ bản thì nó giống cái hộp gốc nhưng có thêm lỗ ở đáy để gắn vào ngàm máy ảnh (hotshoe/coldshoe). Về phần cứng, mình đã sử dụng:

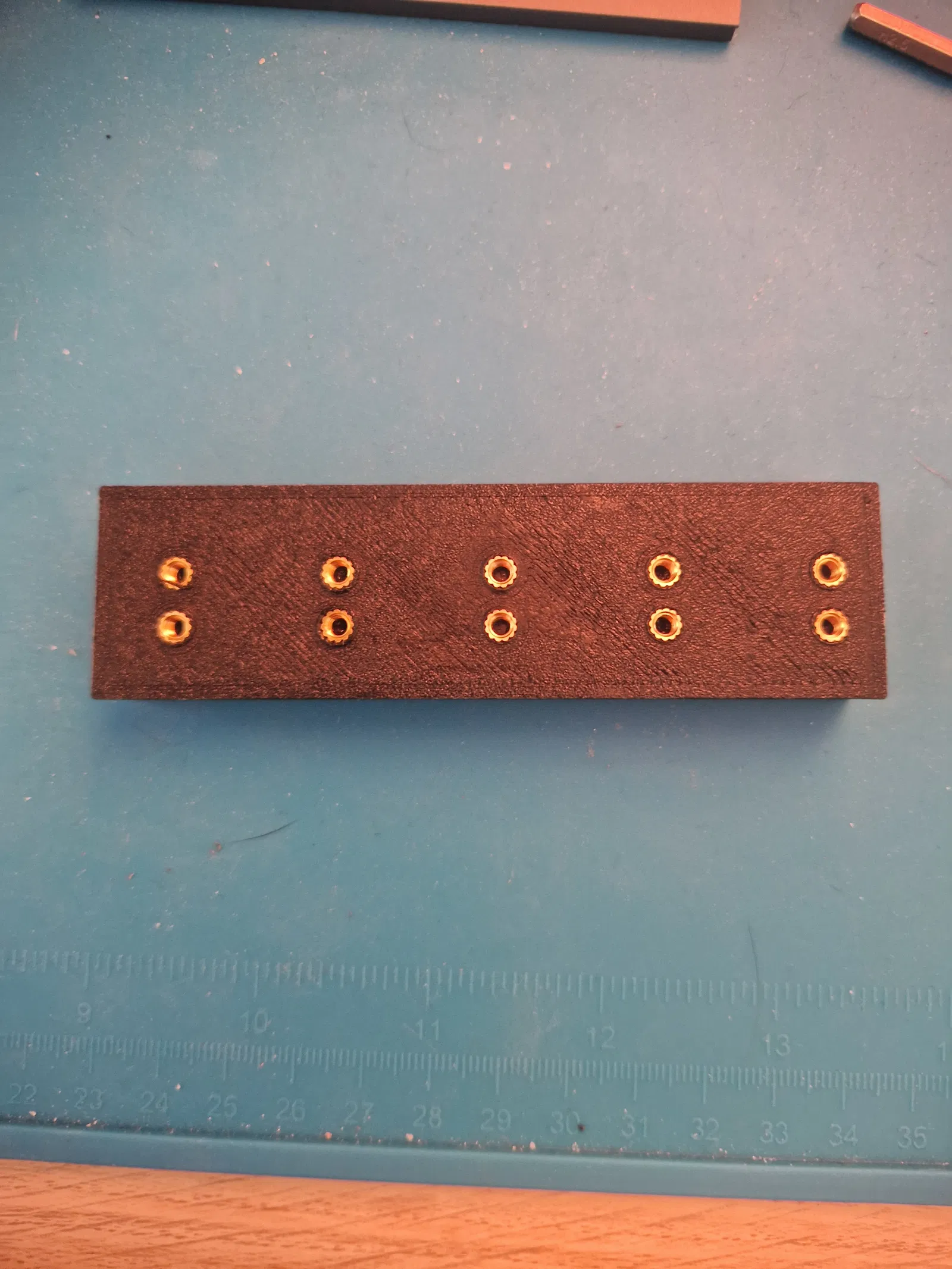

- Ít nhất 2x ốc cấy nhiệt M3 (dài 4mm và rộng 4.5mm)
- 2x ốc M3 dài 8mm
- 1x ốc cấy nhiệt M1.5 (dài 2mm và rộng 3.5mm)
- 1x ốc M1.5 dài 4mm
