Giá đỡ khung dưới cho máy in 3D Ender 3 Pro

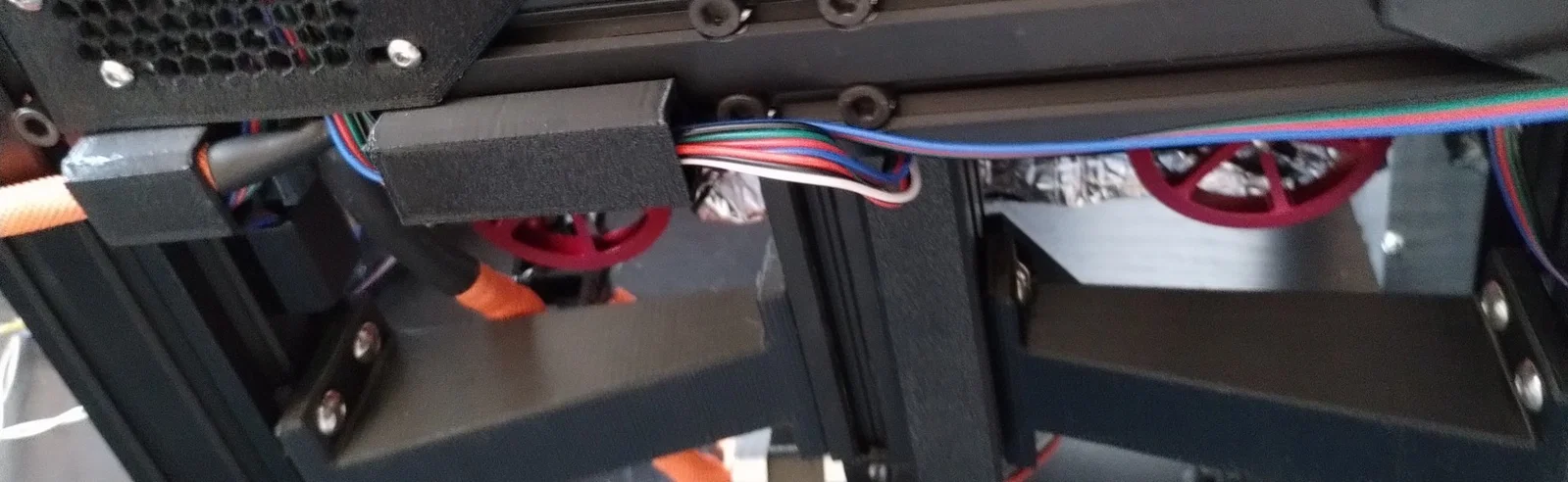

Tôi đã thiết kế một giá đỡ khung cho Ender 3 Pro. Giá đỡ kết nối phần khung trung tâm với một trong các phần khung bên ngoài. Tôi đã in ba cái. Tôi đã lắp hai cái ở phía sau máy in của tôi (một bên trái và một bên phải) và đơn vị thứ ba ở phía trước, đối diện với hộp điện tử. Nếu bạn di chuyển các linh kiện điện tử, bạn có thể lắp bốn cái giá đỡ này.

Lắp chúng càng xa trung tâm máy in càng tốt để có hiệu ứng gia cố tối đa. Để có sức mạnh tối đa, tôi đề nghị bạn tăng số lớp trên/dưới và số tường. Bạn cũng có thể tăng tỷ lệ lấp đầy, nhưng nhiều tường sẽ giúp hơn.

Nếu bạn sử dụng một cái gần dây nhiệt, bạn có thể cần điều chỉnh một chút vị trí. Tôi đã tạo ra một mô hình sửa đổi có một lỗ để dây nhiệt đi qua. Tôi cũng đã làm một biến thể khác có một rãnh nhỏ ở đáy để dẫn dây cáp cho màn hình Ender 3 Pro.

Tôi chưa thực hiện bất kỳ công việc định hình đầu vào nào trên Ender 3 Pro của mình, nhưng tôi rất muốn nghe xem việc thêm những giá đỡ này có ảnh hưởng gì đến kết quả hay không.

Bạn sẽ cần một số vít máy M5 (8-10mm) và sáu đai t-nut M5 cho mỗi giá đỡ. Những cái này vừa khít. Lời khuyên của tôi là hãy tháo nắp cuối trên các thanh 4040, lắp lỏng các vít và t-nuts vào các giá đỡ, và cẩn thận trượt t-nuts vào các rãnh trên các thanh.
