Đầu nối dây cáp M32 - Ống ruột gà 29mm

Tác giả Ninefifty_1379615

Lượt tải: 7
Lượt thích: 1
Lượt coi: 86
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 916,6 KB· 916,6 KB

File 5 916,6 KB

Cable_gland_M32-29mm_1774569561.stlSTL · 313,7 KB
Cable_gland_M32-29mm_nut_1774569562.stlSTL · 219,6 KB
Cable_gland_M32-29mm_locking_clip_1774569563.stlSTL · 121,5 KB
Cable_gland_M32-29mm_locking_clip_ziptie_1774569564.stlSTL · 133,2 KB
Cable_gland_M32-29mm_locking_clip_high_1774569565.stlSTL · 128,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #264160
Danh mục: DIY
Ngày đăng: 27/03/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: cable
pipe
flex
conduit
gland
m32
29mm

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

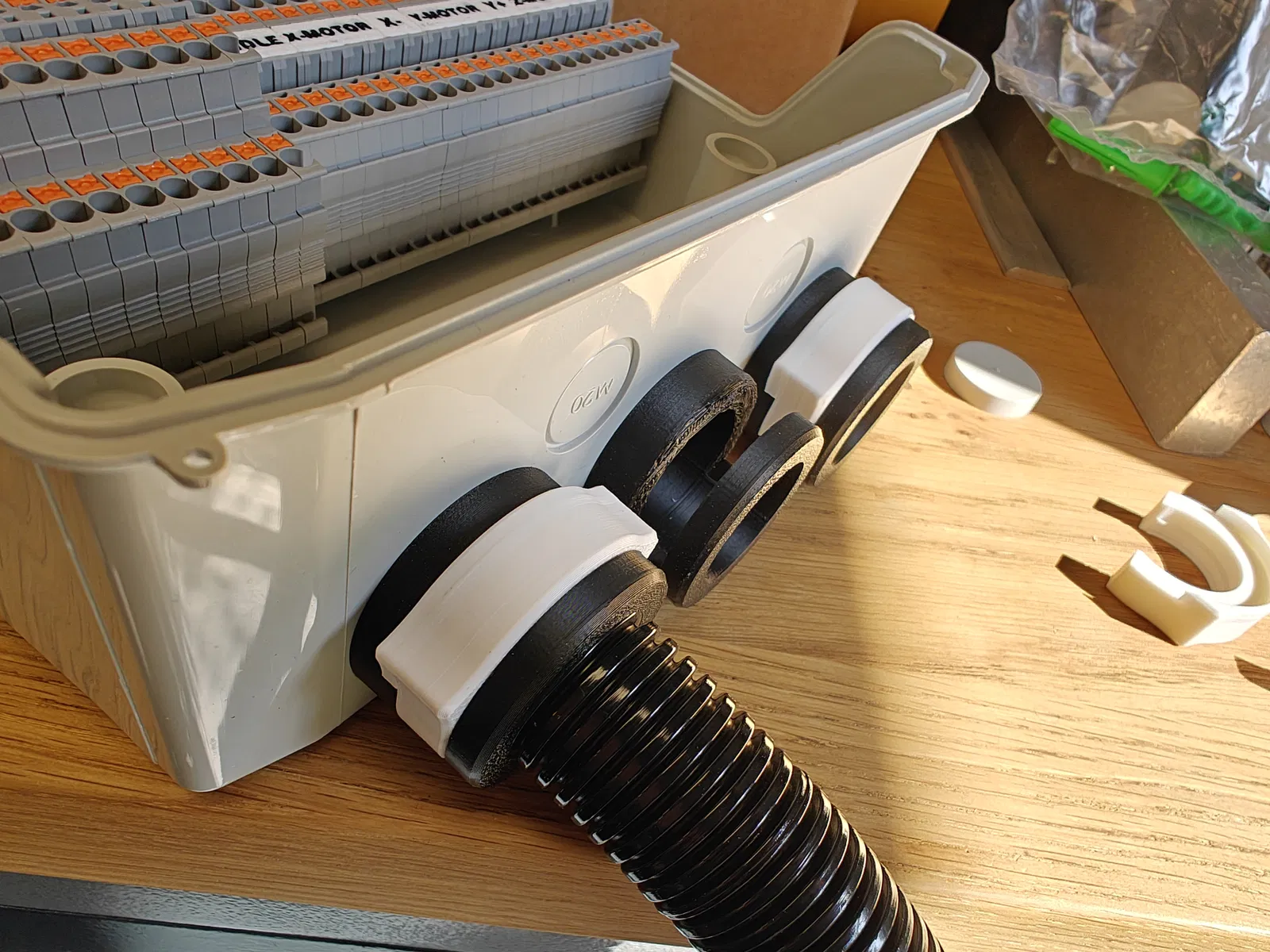

Đầu nối dây cáp (cable gland) cỡ M32 dùng để kết nối với ống ruột gà (conduit flex pipe) 29mm.

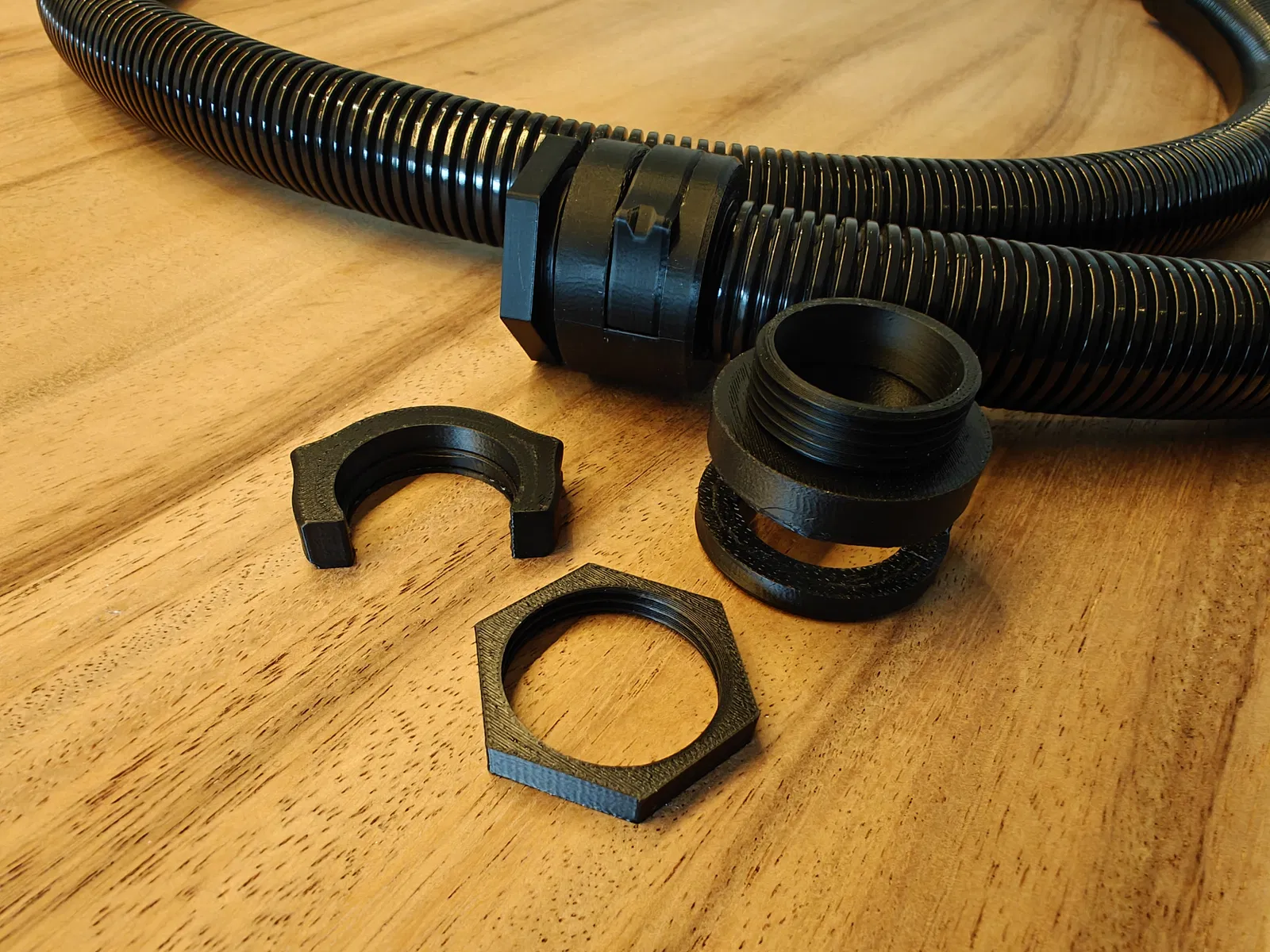

Mình có bổ sung thêm vài loại kẹp khóa (locking clips):

Kẹp loại thường
Kẹp có thêm khía để anh em có thể dùng dây rút (ziptie) cố định chắc chắn hơn
Phiên bản kẹp cao hơn

Mình đã thiết kế đường kính là 28.7mm để ôm sát, vừa khít với loại ống ruột gà mình đang dùng. Mình in bằng nhựa ABS với độ phân giải lớp in 0.12mm để các phần ren được sắc nét và chính xác nhất.

Anh em cần dùng support (vật liệu hỗ trợ) khi in. Phần overhang sẽ cho kết quả tốt hơn nhiều nếu anh em dùng vật liệu chuyên dụng cho lớp tiếp xúc support (support interface).

Ngoài ra, mình cũng có đăng kèm một mẫu bộ chuyển đổi đầu vào cáp cho ống ruột gà 29mm với cùng phong cách thiết kế này.
