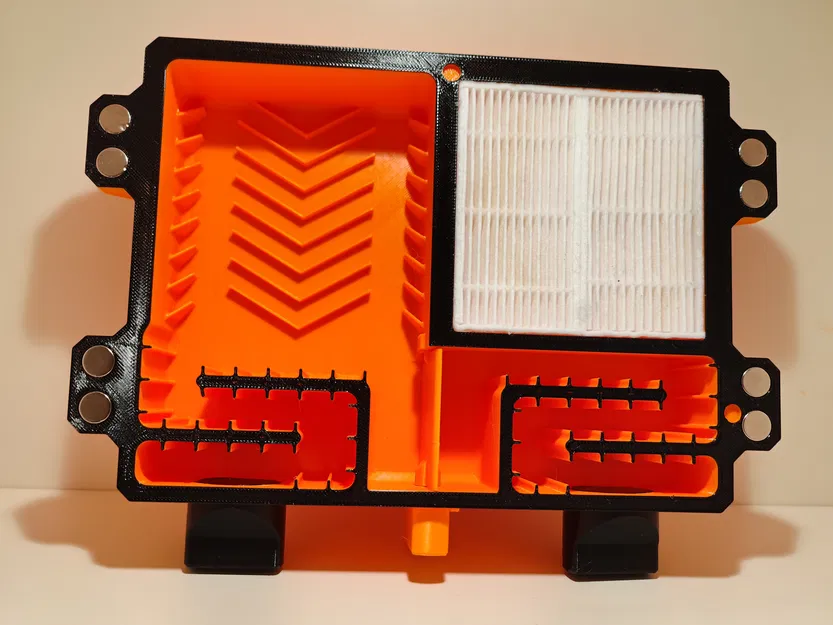

Ống giảm thanh kép Elegoo Centauri có lọc và tuần hoàn khí

• Đã thêm phiên bản với ngăn chứa lọc sâu hơn 5.5mm để lắp thêm các tấm lọc than hoạt tính.

• Đã thêm bộ phận giữ ron (seals holder).

Trong thiết kế ống giảm thanh (muffler) này, bạn có thể đóng/mở đường dẫn khí giữa khoang quạt phụ (aux fan) và quạt vỏ máy (case fan), cũng như đóng/mở riêng lẻ các cửa hút/xả khí của chúng.

Điều này cho phép sử dụng ống giảm thanh với hai cấu hình:

• "Bình thường": cả hai quạt hoạt động như bình thường, chỉ là êm hơn.

• Tuần hoàn (Recirculation): Không khí được quạt vỏ máy hút ra từ máy in sẽ được quạt phụ đẩy trực tiếp ngược vào trong.

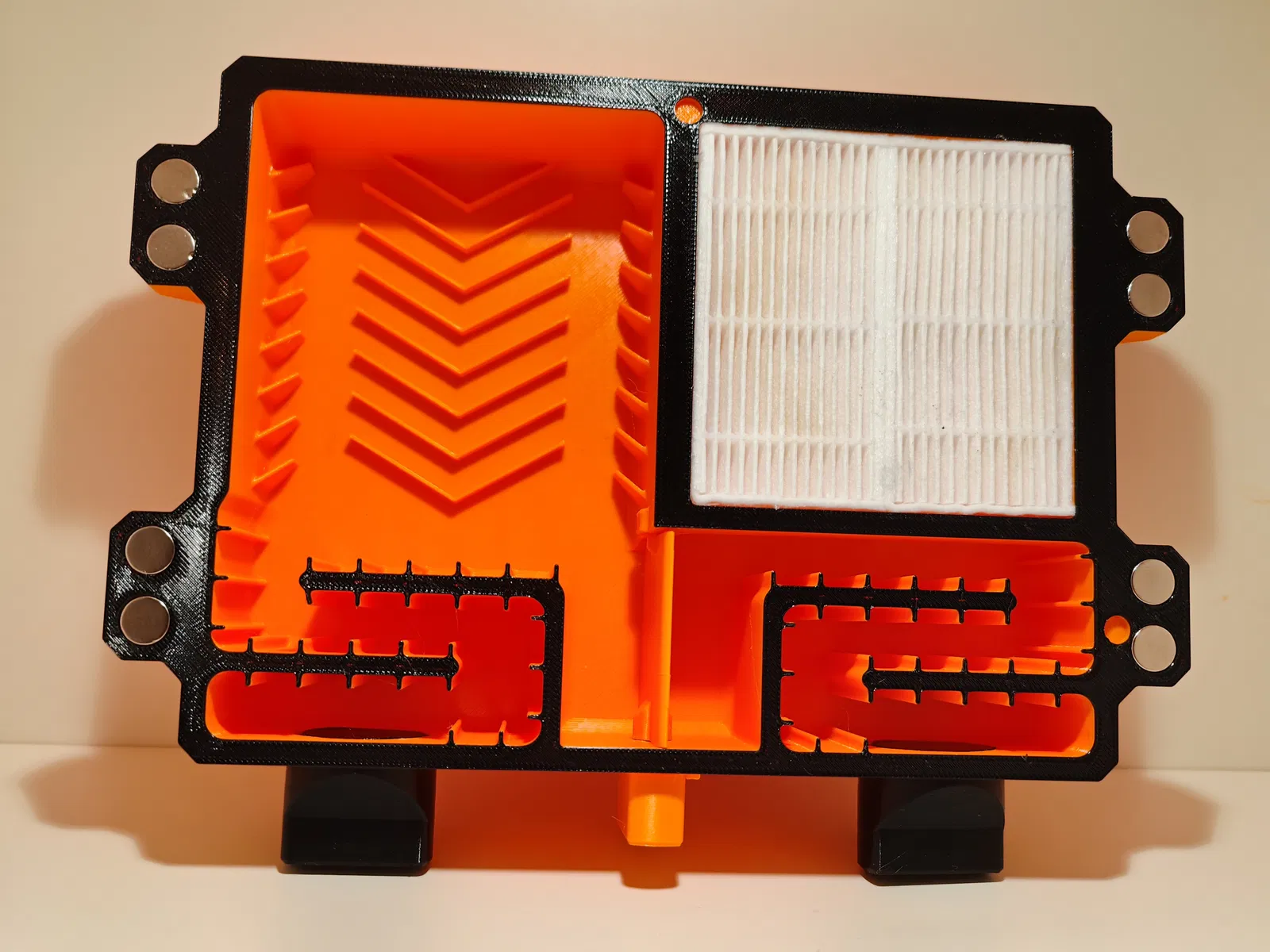

Chế độ tuần hoàn giúp giữ nhiệt độ buồng in ổn định trong khi vẫn có thể lọc không khí qua các tấm lọc HEPA. Mình đã thử in vài mẫu bằng ASA, dù không lọc được 100% (và mình cũng không nói đây là giải pháp thay thế cho việc thông gió ra ngoài), nhưng mùi khó chịu đã giảm đi đáng kể so với việc tắt quạt.

Cần 10 nam châm kích thước 3mm và vài giọt keo siêu dính.

Hướng dẫn lắp ráp:

• Đặt miếng chắn bên trong ống giảm thanh sao cho hai góc vát hướng xuống dưới, nhỏ một giọt keo siêu dính vào thanh trục (rod) rồi đẩy vào từ bên ngoài.

• Chờ keo khô, đẩy chốt chặn (stopper) qua thanh trục cho đến khi phẳng với vỏ ngoài.

• Nhỏ thêm một giọt keo vào phần thanh trục nhô ra, đẩy núm vặn vào vị trí.

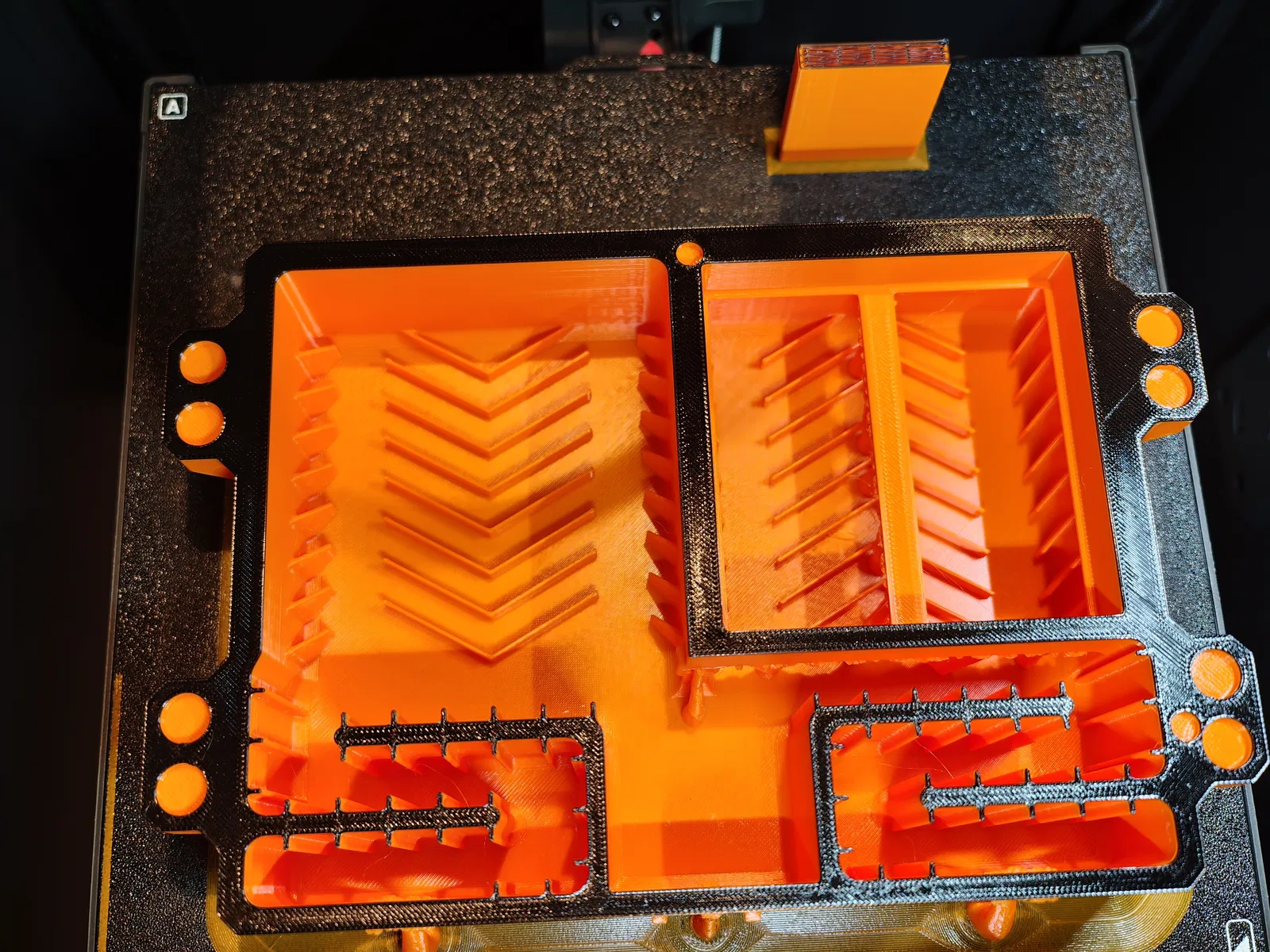

Mình khuyên nên in với ít nhất 3 lớp vỏ (walls) và 5 lớp đáy (bottom layers). Bạn cũng có thể in bằng nhựa PETG, sau đó in các lớp cuối bằng TPU để tạo ron tích hợp sẵn. Nếu dùng cách này, hãy in luôn hai miếng 'ron' và chốt chặn bằng TPU vì nhựa đã nạp sẵn trong máy.

Nên dùng support dạng tree cho ống giảm thanh. Mình có làm một phiên bản ít tốn support hơn, nhưng mình đã in bản 'thường' để đảm bảo không gặp vấn đề gì. Theo mình thì phần vách ngăn thêm vào đó không ảnh hưởng nhiều đến lưu lượng gió, nhưng mình chưa thử trực tiếp.

Một số thông số về độ ồn:

Đây không phải là đo đạc khoa học chính xác, mình chỉ dùng ứng dụng trên điện thoại, quạt phụ để ở mức 50%.

Đo ngay cạnh công tắc nguồn máy in:

• Quạt vỏ không dùng muffler: 64db
• Quạt phụ không dùng muffler: 72db
• Cả hai không dùng muffler: 74db
• Quạt vỏ + muffler gốc: 60db
• Quạt vỏ + phụ muffler gốc: 73db
• Quạt vỏ + muffler đôi: 60db
• Quạt phụ + muffler đôi: 67db
• Cả hai + muffler đôi: 69db
• Cả hai + muffler đôi ở chế độ tuần hoàn: 63db

Đo cách xa khoảng 1.5m:

• Quạt vỏ không dùng muffler: 50db
• Quạt phụ không dùng muffler: 57db
• Cả hai không dùng muffler: 61db
• Quạt vỏ + muffler gốc: 46db
• Quạt vỏ + phụ muffler gốc: 58db
• Quạt vỏ + muffler đôi: 46db
• Quạt phụ + muffler đôi: 53db
• Cả hai + muffler đôi: 54db
• Cả hai + muffler đôi ở chế độ tuần hoàn: 50db

Lời khuyên: Cách dễ nhất để tuần hoàn khí hiệu quả với các loại vật liệu cần nhiệt cao như ASA và Nylon là thay đổi loại nhựa trong slicer sang loại chịu nhiệt tốt hơn, nhưng vẫn ép quạt vỏ máy chạy liên tục giống như PETG.
