BoomBay 525 - Tích hợp loa vào khay ổ đĩa máy tính
BoomBay 525 là giải pháp loa tích hợp cho khay ổ đĩa 5.25 inch, bao gồm mạch khuếch đại âm thanh, điều khiển volume và jack cắm tiện lợi. Phù hợp cho các dòng máy tính retro và nhiều hệ thống khác, hỗ trợ lắp đặt dễ dàng với PCB và vỏ in 3D.
Mô tả

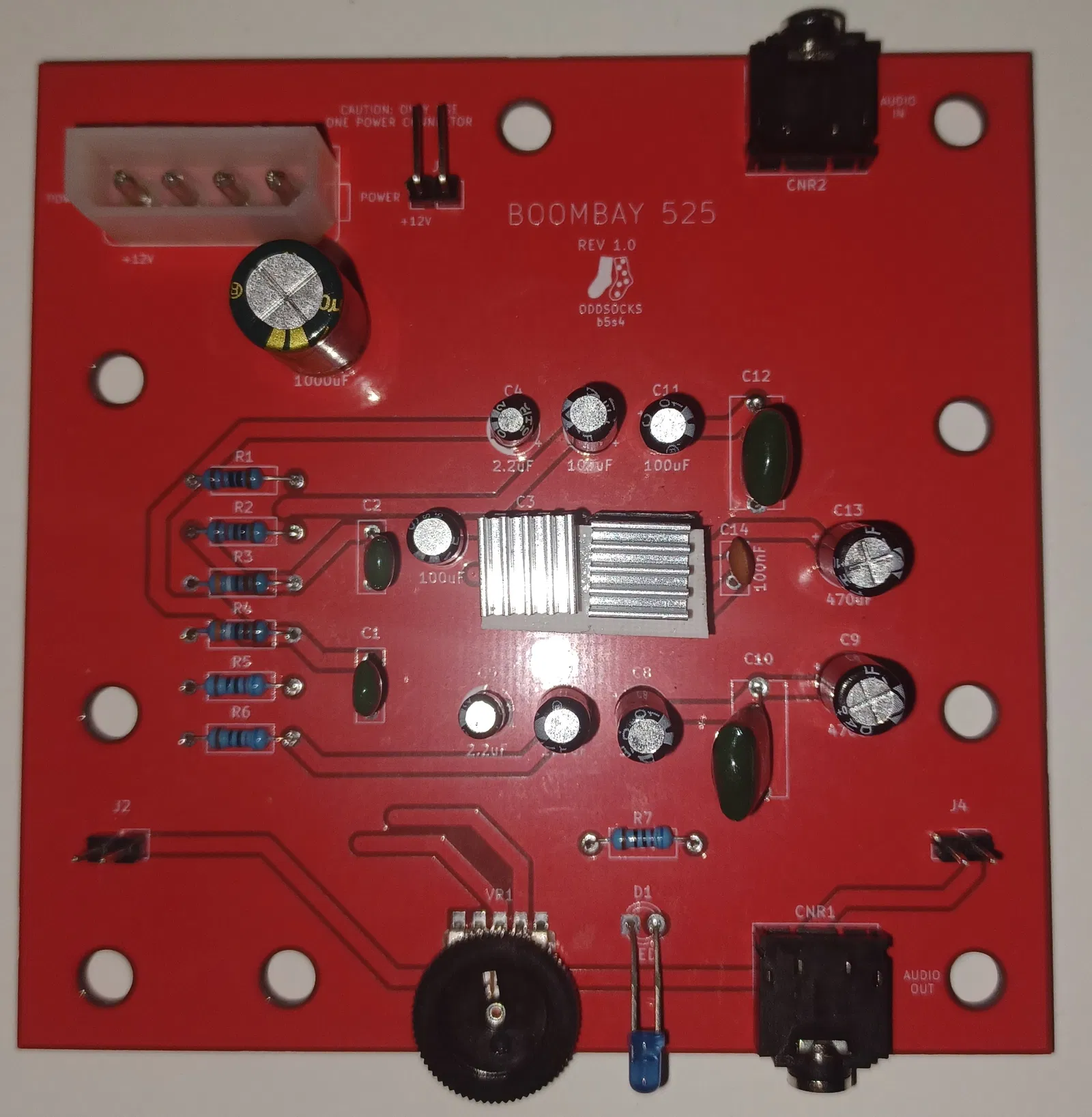

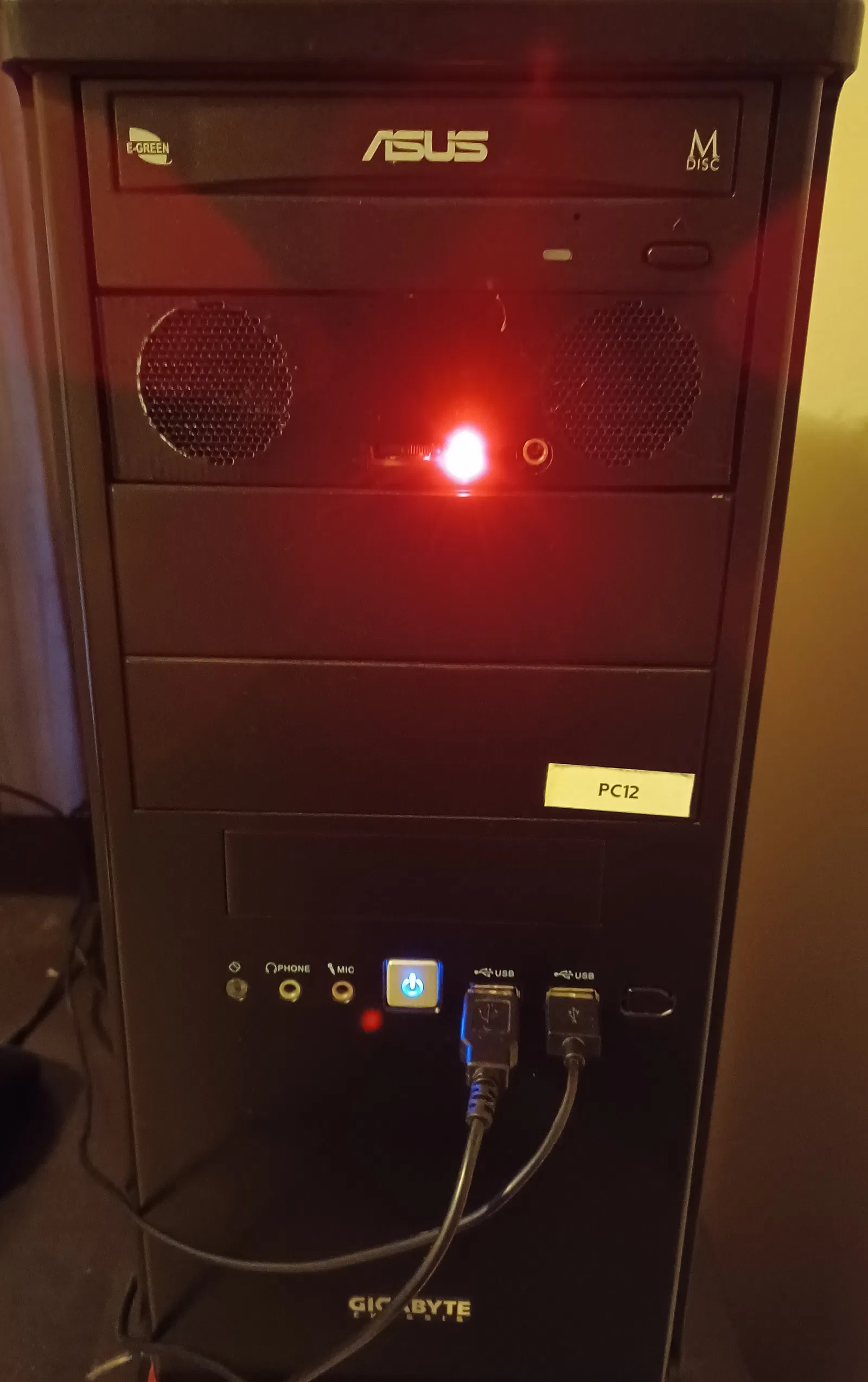

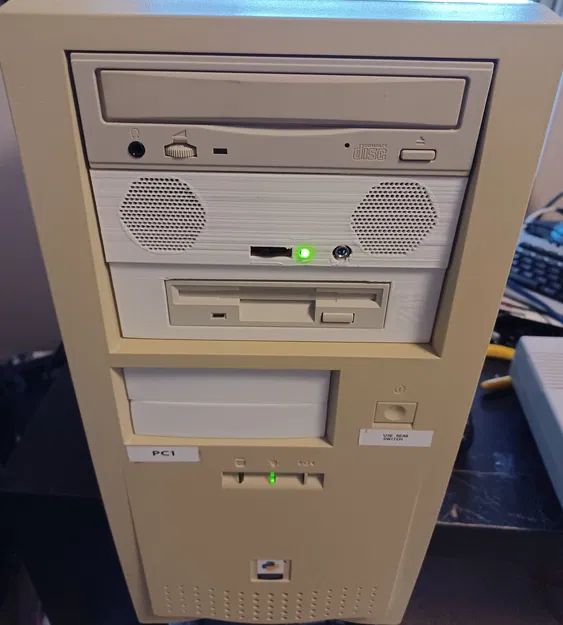

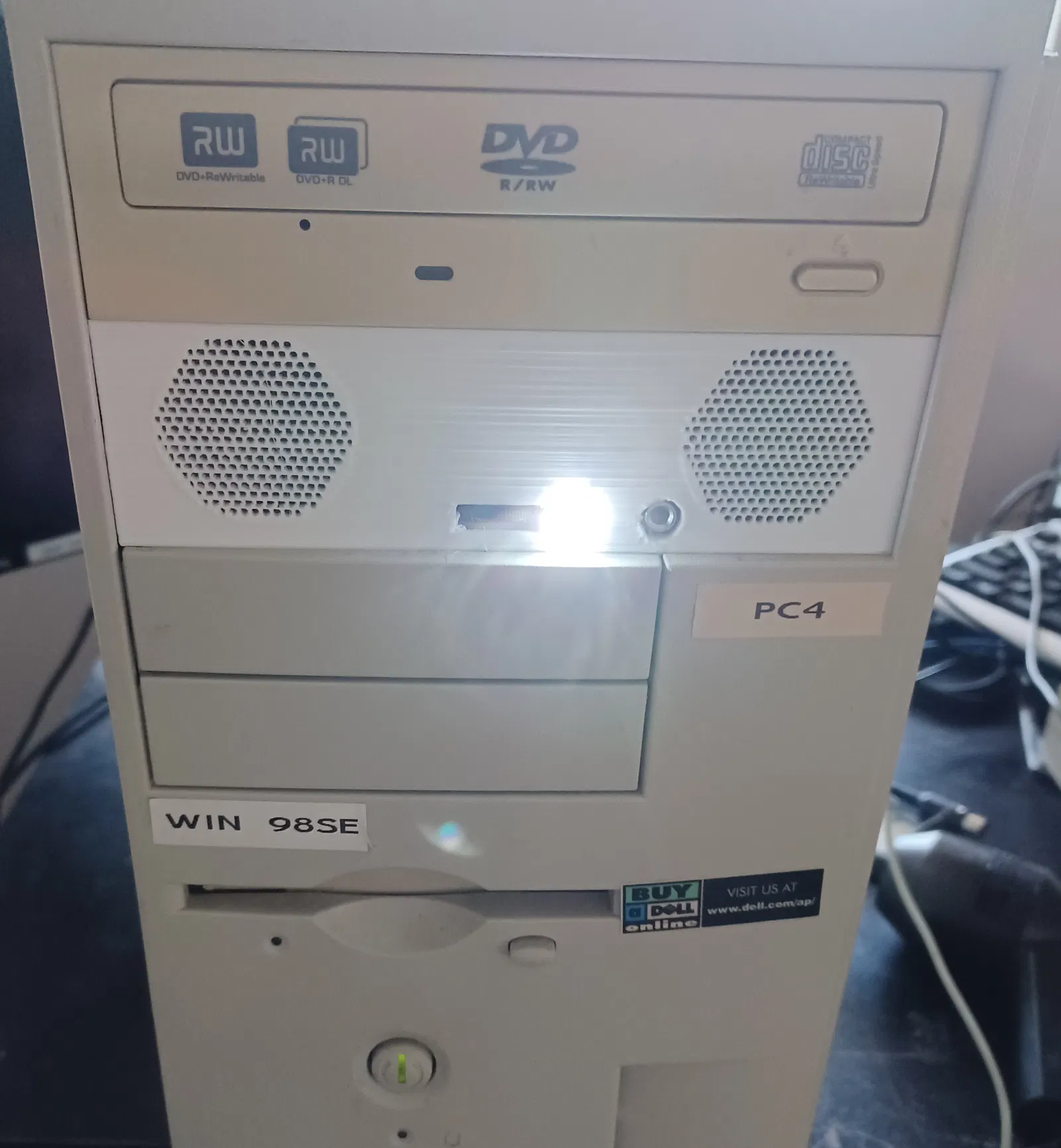

Đây là phần vỏ case cho dự án BoomBay 525. BoomBay là một bộ khuếch đại âm thanh stereo dạng PCB, cho phép gắn loa vào ngay khay ổ đĩa 5.25 inch. Thiết bị này tích hợp sẵn núm vặn âm lượng, đèn LED báo nguồn và một jack cắm tai nghe đầu ra. BoomBay lấy nguồn trực tiếp từ bộ nguồn (PSU) của máy tính và nhận tín hiệu âm thanh từ card âm thanh của bạn. Mặc dù được thiết kế chủ yếu cho các dàn máy tính cổ (retro-computer), nhưng bạn hoàn toàn có thể dùng cho nhiều mục đích khác.
GitHub
https://github.com/oddsocks1024/BoomBay-525
In ấn
- Nên in ở chế độ chất lượng cao và tốc độ chậm để đảm bảo độ chính xác.
- Chỉ cần thêm hỗ trợ (supports) cho các phần cắt phía trước - cụ thể là chỗ núm chỉnh âm lượng, jack cắm tai nghe và lỗ đèn LED.

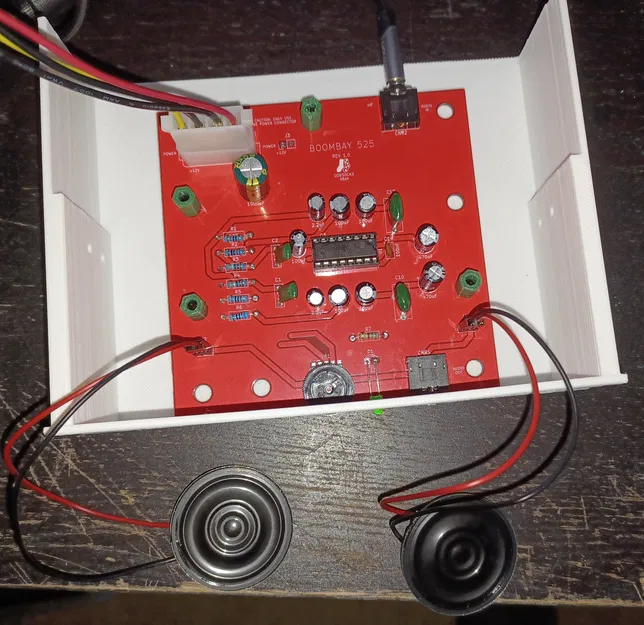

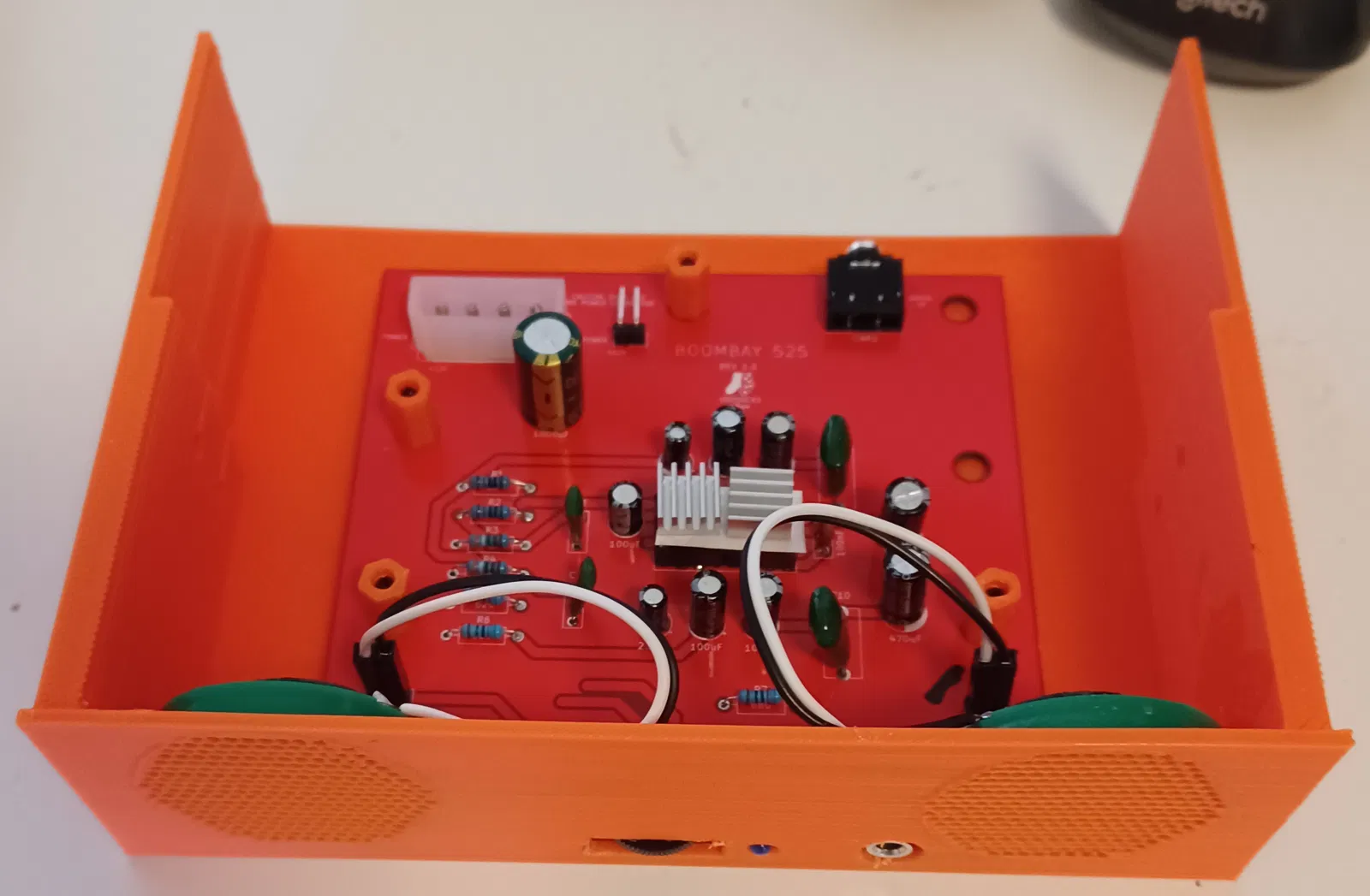

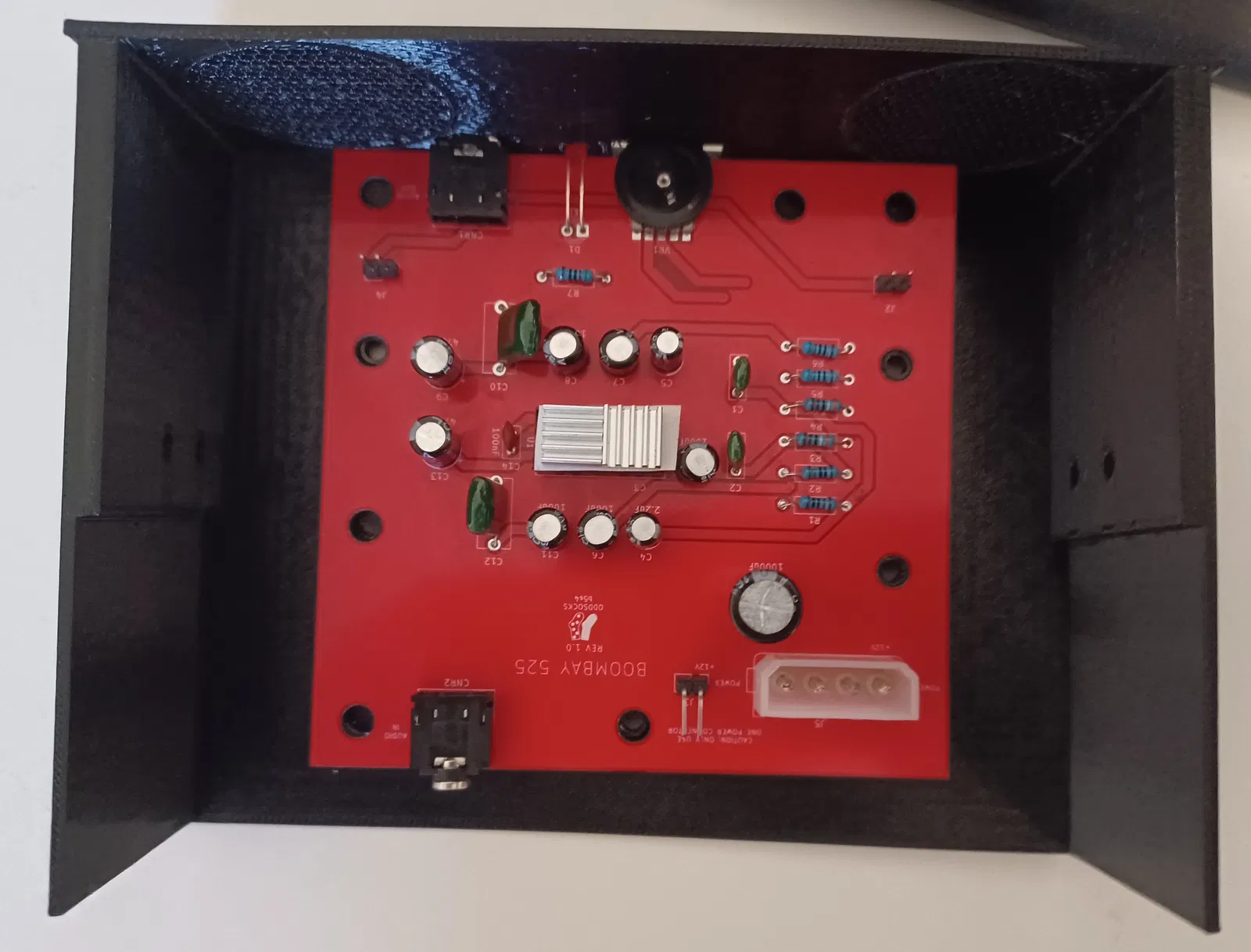

- Bạn sẽ cần in thêm 4 miếng ốc nhựa (Screw Nuts) để cố định PCB bằng vít tự ren 3.5mm.
