Súng nước / Piston đơn giản và chắc chắn

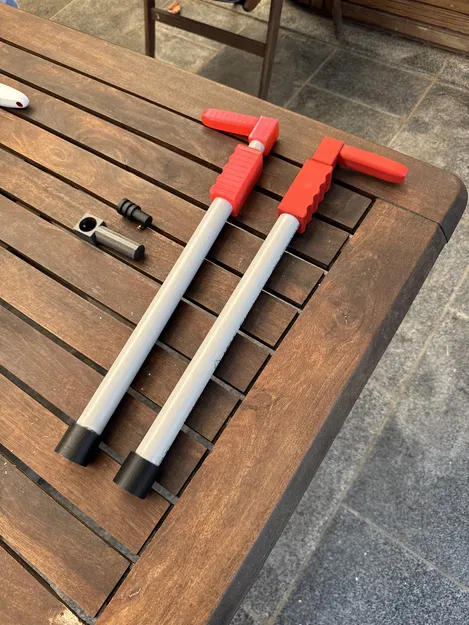

Mẫu súng nước này được lắp ráp từ ống điện 25mm (1") và 20mm (3/4"). Loại ống nhựa PVC này được sản xuất theo tiêu chuẩn Úc, nên bạn có thể cần phải điều chỉnh dung sai và gioăng cao su để phù hợp với các tiêu chuẩn ống PVC quốc tế khác.

Thông số đường kính ngoài (OD) và đường kính trong (ID) của ống mình sử dụng như sau:
25mm (1")
OD: 25.05mm +/- 0.10mm
ID: 20.90mm +/- 0.10mm

20mm (3/4")
OD: 20.05mm +/- 0.10mm
ID: 15.50mm +/- 0.10mm

Piston cần ít nhất một vòng o-ring có đường kính trong (ID) 16mm với độ dày 2.65mm. Mình chưa thử nghiệm các kích thước o-ring khác nhưng loại dày 2.50mm cũng có thể dùng được. Tuy nhiên, bạn nên dùng hai vòng o-ring. Thiết kế này tận dụng khoảng trống giữa hai vòng để giữ chất bôi trơn chuyên dụng cho thiết bị thực phẩm; nếu chỉ dùng một vòng, chất bôi trơn sẽ dễ bị mất đi.

In các bộ phận và dùng keo siêu dính để cố định. Mình dùng nhựa PLA để làm mẫu thử, nhưng PLA không bền với tia UV nên sẽ nhanh bị thoái hóa theo thời gian. Dù sao thì dùng để nghịch ngợm giải trí nhanh thì cũng rất đáng thử.

Đây là bài đăng đầu tiên của mình sau khi mới làm quen với in 3D. Rất mong nhận được góp ý từ các bạn để mình hoàn thiện thiết kế tốt hơn.

Lưu ý đây là bản thiết kế lần thứ ba. Bố cục này được thiết kế để in không cần support và không cần dùng brim. Nếu bạn thay đổi hướng cầm tay và để support chui vào các lỗ lắp ống, nó vẫn dùng được nhờ khớp nối khít (interference fit); ưu điểm là bạn có thể không cần dùng keo cho phần tay cầm, nhưng vẫn cần keo cho piston và đầu vòi.
