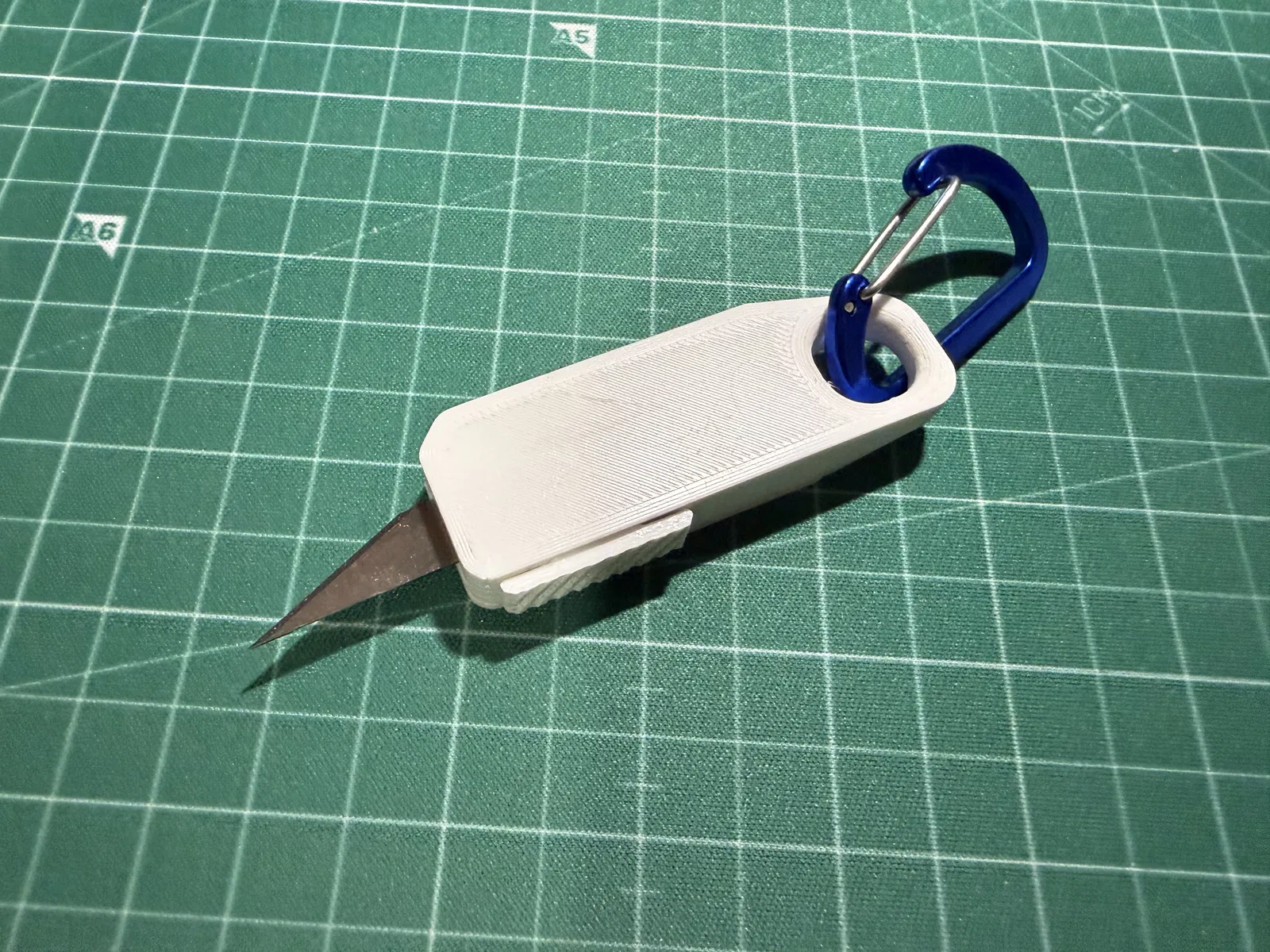

Móc khóa dao OTF sử dụng lưỡi X-Acto No.11

Đây là mẫu dao OTF (Out The Front) mình thiết kế để tận dụng lưỡi dao X-Acto số 11 dư thừa, nhưng bạn cũng có thể không cần lắp lưỡi dao mà dùng để giải trí (fidget) vẫn rất vui. Mẫu này cũng bao gồm một vài chi tiết khó mà mình dùng để tinh chỉnh máy in 3D DIY của mình:

• Các chi tiết mỏng ở phần Slider & Spring để kiểm tra độ bám dính của bàn in

• Khe hở nhỏ (0.15mm) giữa lò xo và thanh trượt để kiểm tra dung sai

• Góc nghiêng 45 độ nhỏ + dung sai ở khớp trượt

• Dung sai cho phần trượt và lắp ráp các chi tiết

• Các chi tiết dài trong phần vỏ máy có thể bị cong vênh nếu bàn in độ bám dính không tốt

Mình có in phần chốt kèm với các miếng lót (brim ears) để tăng độ bám dính, file này đã được kèm sẵn trong bộ sưu tập.

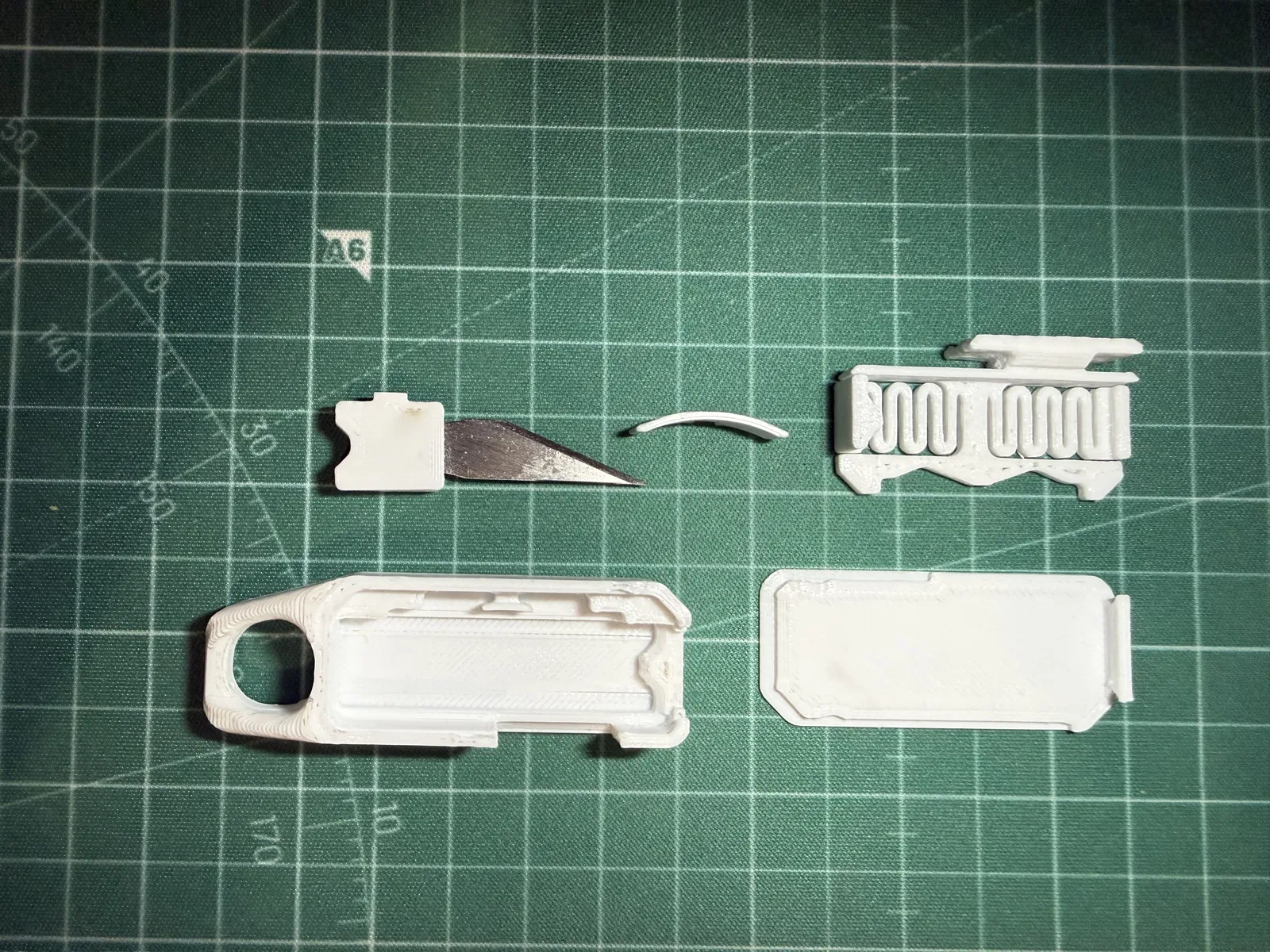

Dưới đây là hướng dẫn lắp ráp:

Bạn lưu ý là dung sai có thể không hoàn toàn vừa vặn với máy in của bạn, nhưng đừng lo, bạn có thể sử dụng tính năng X/Y Compensation để cân chỉnh lại cho phù hợp nhé.
