Adapter chuyển đổi ống hút bụi sang ống 100mm hoặc ống hút bụi 4 inch

Thông tin cơ bản

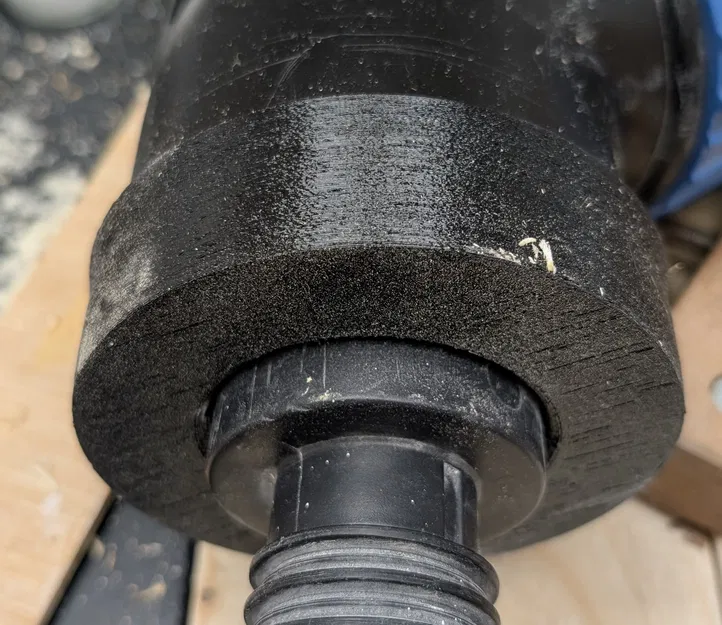

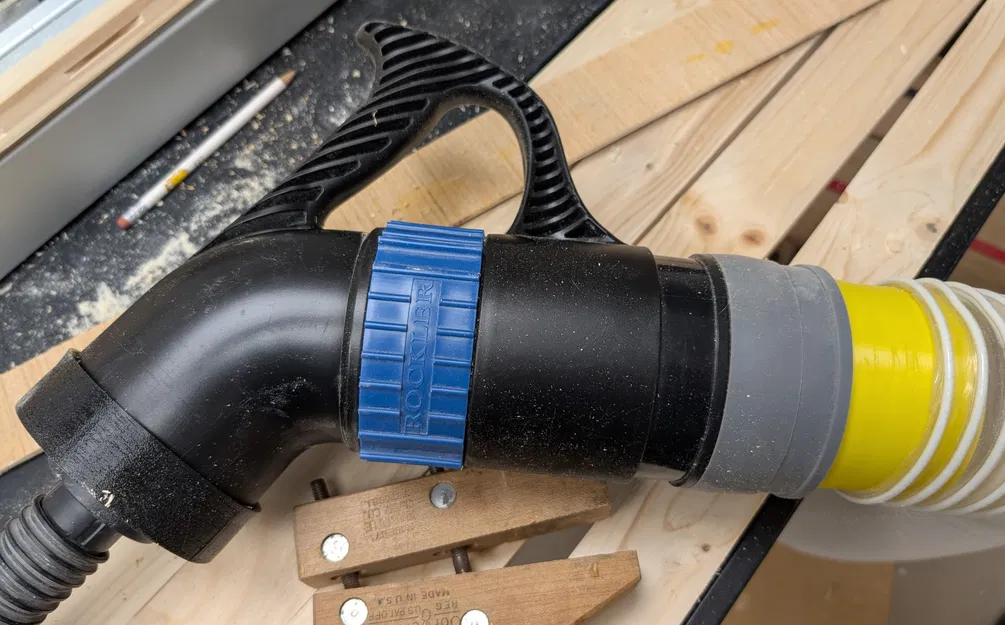

Tôi có mua một phiên bản cũ của đầu nối nhanh Dust Right(r) 4 inch. Để thuận tiện cho công việc, tôi thấy dùng ngược lại (đầu vào làm đầu ra) thì hiệu quả nhất. Tôi đã in một cái adapter để nối ống mềm 4 inch vào đầu vốn là đầu nối nhanh (bình thường là đầu vào). Ngoài ra, tôi cũng in các adapter cho nhiều loại dụng cụ khác nhau để gắn vào đầu vốn dùng làm đầu ra cho ống mềm 4 inch. (xem hình minh họa)

Để việc kết nối trở nên linh hoạt hơn, tôi đã bổ sung thêm adapter chuyển đổi từ ống 4 inch ID sang ống cứng 100mm OD. Cần lưu ý là tôi chưa in thử loại adapter này vì hiện tại chưa có nhu cầu sử dụng. Nếu bạn cần điều chỉnh gì, hãy để lại bình luận cho tôi biết nhé.

Chi tiết

Thiết kế này giúp chuyển đổi từ đầu vào ống hút bụi (shop vac) sang đường ống 100mm OD. Phía 100mm có một đoạn côn ngắn từ 103mm xuống 100mm giúp việc lắp ống dễ dàng hơn. Đối với nhựa dẻo (95A TPU), tôi thường in với mặt phẳng hướng xuống dưới.

Riêng adapter từ ống 4 inch ID sang 100mm OD nên được in bằng nhựa cứng như PLA, PETG... Có thể bạn sẽ cần thêm vòng đai xiết (hose clamp) ở đầu 4 inch. Các vị trí còn lại chỉ cần lắp vừa khít là được.
