Panel mặt trước cho KK12 Kalahari Khabu

Mục đích

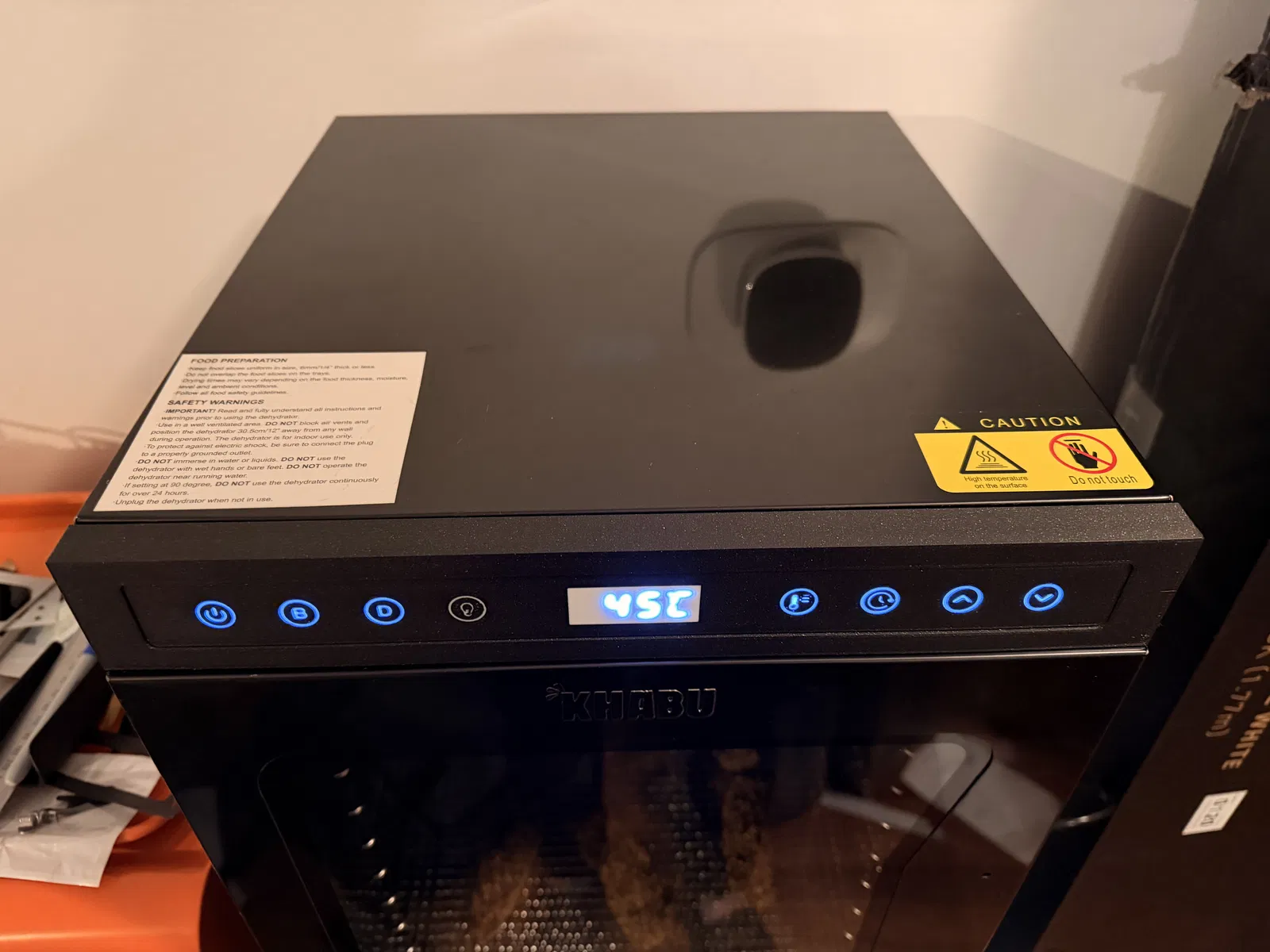

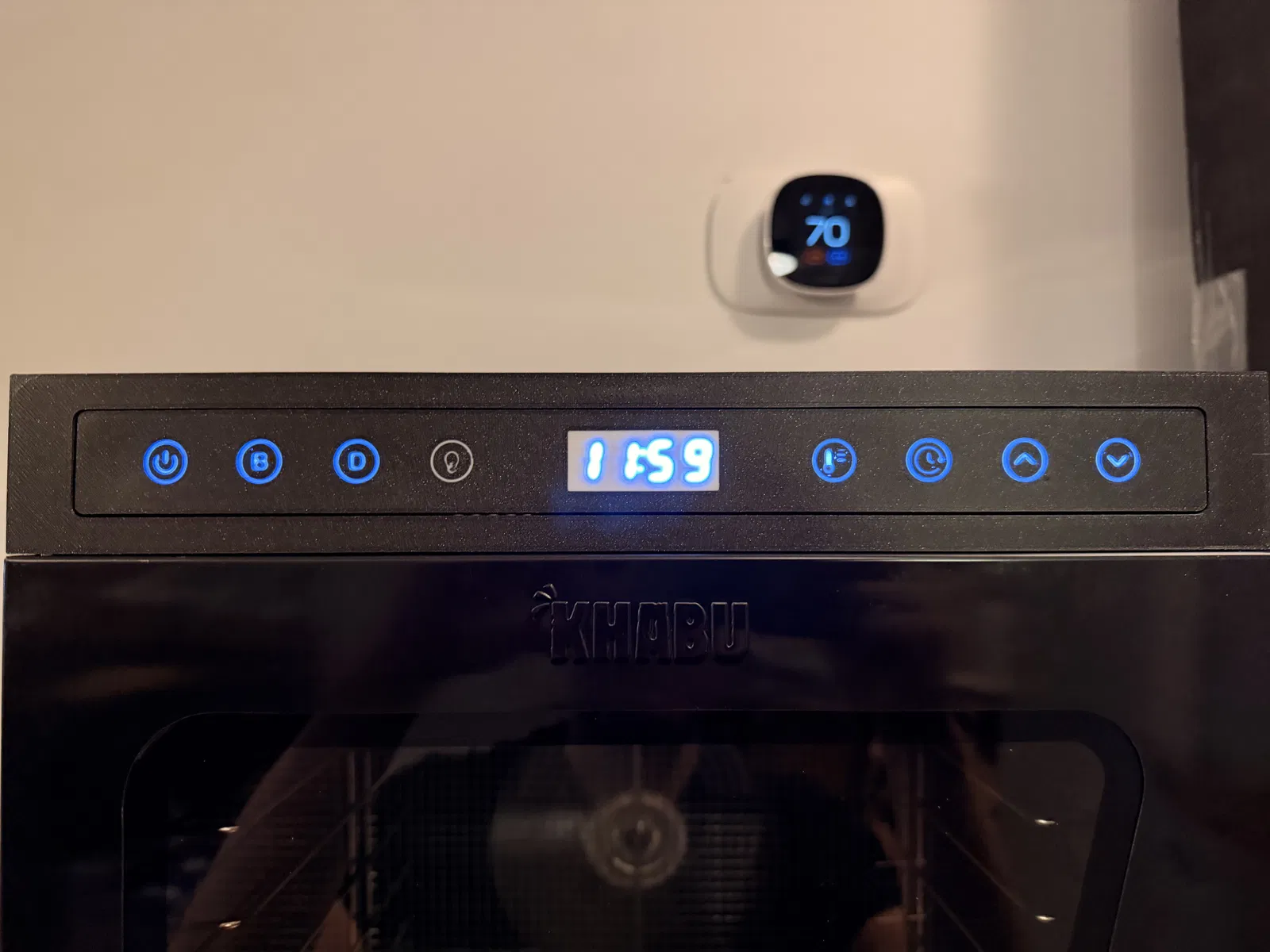

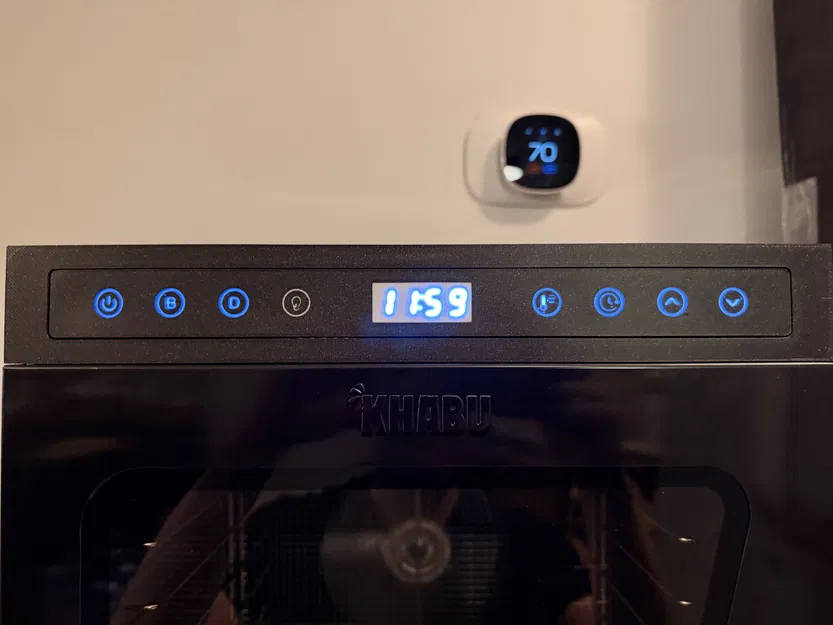

Mình lỡ làm bể tấm panel mặt trước của cái máy sấy khô thực phẩm KK12 Kalahari Khabu Biltong Boss. Thế nên mình đã tự thiết kế lại tấm panel mặt trước, vỏ bảo vệ mạch PCB và phần viền này. Bản thiết kế này thay thế các loại ốc vít tự khoan mà KK12 hay dùng bằng ốc máy M3x10-ish và sử dụng thêm các tán cấy nhiệt (heat set inserts).

In ấn

Thiết lập Slicer

Mình dùng nhựa PLA, nhưng nếu bạn lo ngại nhiệt độ máy sấy quá cao thì dùng PETG cũng ổn. Phần "tai" của "BarBody" cần phải có hỗ trợ (supports) khi in.

Thiết lập màu sắc

Mọi thành phần có tiền tố "Main" trong tên file "BarBody" nên được in cùng một màu (ưu tiên màu tối), trong khi các thành phần có tiền tố "Text" nên dùng màu tương phản (sáng hơn).

Danh sách linh kiện bổ sung (BOM):

• 3 x Tán cấy nhiệt M4
  • cho phần dưới của viền
• 10 x Tán cấy nhiệt M3
  • cho tất cả các vị trí còn lại
• 10 x Ốc máy M3-10
  • dài hơn hoặc ngắn hơn một chút cũng không sao
• 3 x Ốc máy đầu dù M4
  • Tấm mặt trước zin của máy đang dùng loại ốc này, bạn cứ tận dụng lại khi tháo tấm cũ ra nhé.

LƯU Ý:

Do dung sai có chút lệch mà mình thì ngại in lại để chỉnh sửa, nên mình đã xử lý bằng cách dùng lực (búa) để đóng các khớp vào vị trí. File Fusion360 đã được cung cấp sẵn nếu bạn nào muốn chỉnh sửa lại cho khớp hơn.

Vì mình không thể đưa tuốc nơ vít vào các khe hẹp phía sau viền, nên phần viền và thanh đèn chỉ được cố định bằng 2 con ốc ở giữa.

Trong file Fusion360, phần nắp (Lid) đang bị quay ngược mặt, đáng lẽ rãnh phải nằm ở phía trên. Tuy nhiên vì nắp có thiết kế đối xứng nên mình cũng không xoay lại làm gì, bạn cứ in bình thường là được nhé.
