Đế gắn RAK 1W Mounting Plate cho dự án Meshtastic

Đế gắn linh kiện RAK 1W cho hệ thống WisMesh

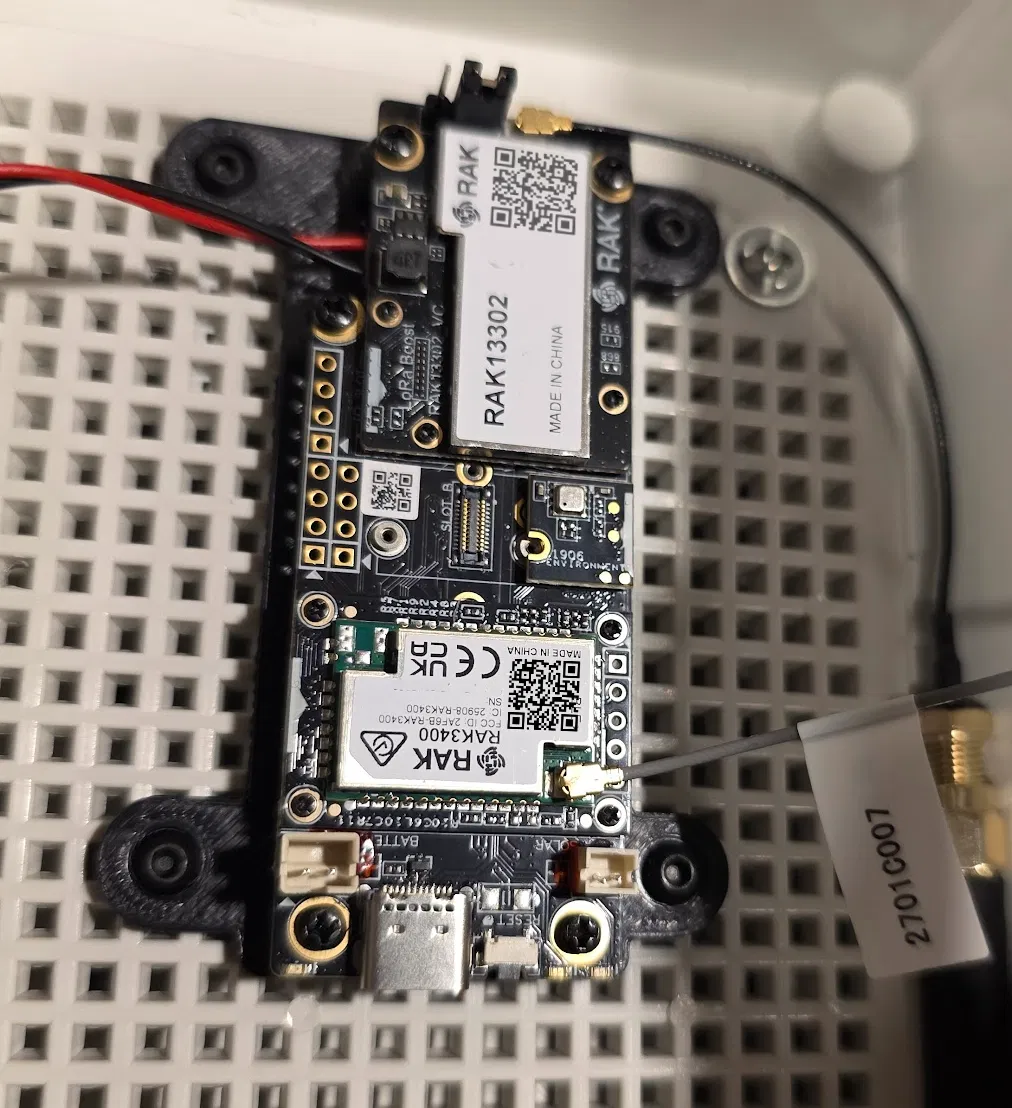

Nếu anh em đang chơi hệ Meshtastic hay các dự án mạng lưới Wismesh, chắc hẳn anh em sẽ thấy việc cố định bảng mạch RAK 1W sao cho gọn gàng và chắc chắn trong tủ điện hoặc hộp kỹ thuật là khá đau đầu. Đây là thiết kế đế gắn (mounting plate) cực kỳ hữu ích, được thiết kế chuyên dụng để giữ chặt RAK 1W kit của anh em lên các tấm bảng đục lỗ tiêu chuẩn với khoảng cách 5mm. Với thiết kế đi kèm các 'tai' bắt vít, phụ kiện này giúp anh em lắp đặt thiết bị một cách chuyên nghiệp, đảm bảo bo mạch không bị xê dịch khi rung lắc hoặc trong quá trình vận hành lâu dài.

Sản phẩm này cực kỳ phù hợp cho những ai muốn tự tay build các node Meshtastic bền bỉ. Thay vì phải dùng băng dính hai mặt hay các biện pháp chế cháo tạm bợ dễ bong tróc, chiếc đế in 3D này cung cấp điểm tựa vững chãi nhờ hệ thống lỗ bắt vít M3 tiêu chuẩn. Anh em chỉ cần cố định đế vào bảng đục lỗ, sau đó lắp bo mạch RAK 1W lên trên là xong. Nó không chỉ giúp không gian bên trong hộp kỹ thuật gọn gàng hơn mà còn giúp việc tháo lắp, thay thế linh kiện sau này trở nên thuận tiện hơn rất nhiều.

Để đạt được hiệu quả sử dụng tốt nhất, dưới đây là một số lưu ý dành cho anh em:

• Tương thích hoàn hảo với các dòng hộp nhựa có lưới lỗ 5x5mm phổ biến trên thị trường.
• Sử dụng vít M2.5 đi kèm theo bộ RAK của anh em để gắn bo mạch lên đế.
• Nếu anh em muốn độ chắc chắn cao hơn, đừng ngần ngại sử dụng vít M2.5 dài hơn một chút để xuyên qua các lỗ gắn.
• Nên in bằng vật liệu PETG hoặc ABS để đảm bảo độ bền nhiệt tốt hơn nếu thiết bị đặt ngoài trời.
• Thiết lập độ dày tường (wall thickness) khoảng 2-3 lớp để đảm bảo phần 'tai' bắt vít không bị giòn gãy khi siết ốc.
• Nên in với độ phân giải layer 0.2mm để các lỗ bắt vít đạt độ chính xác cao nhất.

Hy vọng phụ kiện nhỏ gọn này sẽ giúp dự án mạng lưới Meshtastic của anh em trở nên ổn định và chuyên nghiệp hơn. Nếu có thắc mắc gì thêm trong quá trình in, anh em cứ thoải mái chia sẻ nhé.
