Thanh nhấn thay thế công tắc nguồn cho đồng hồ Agilent 34401A

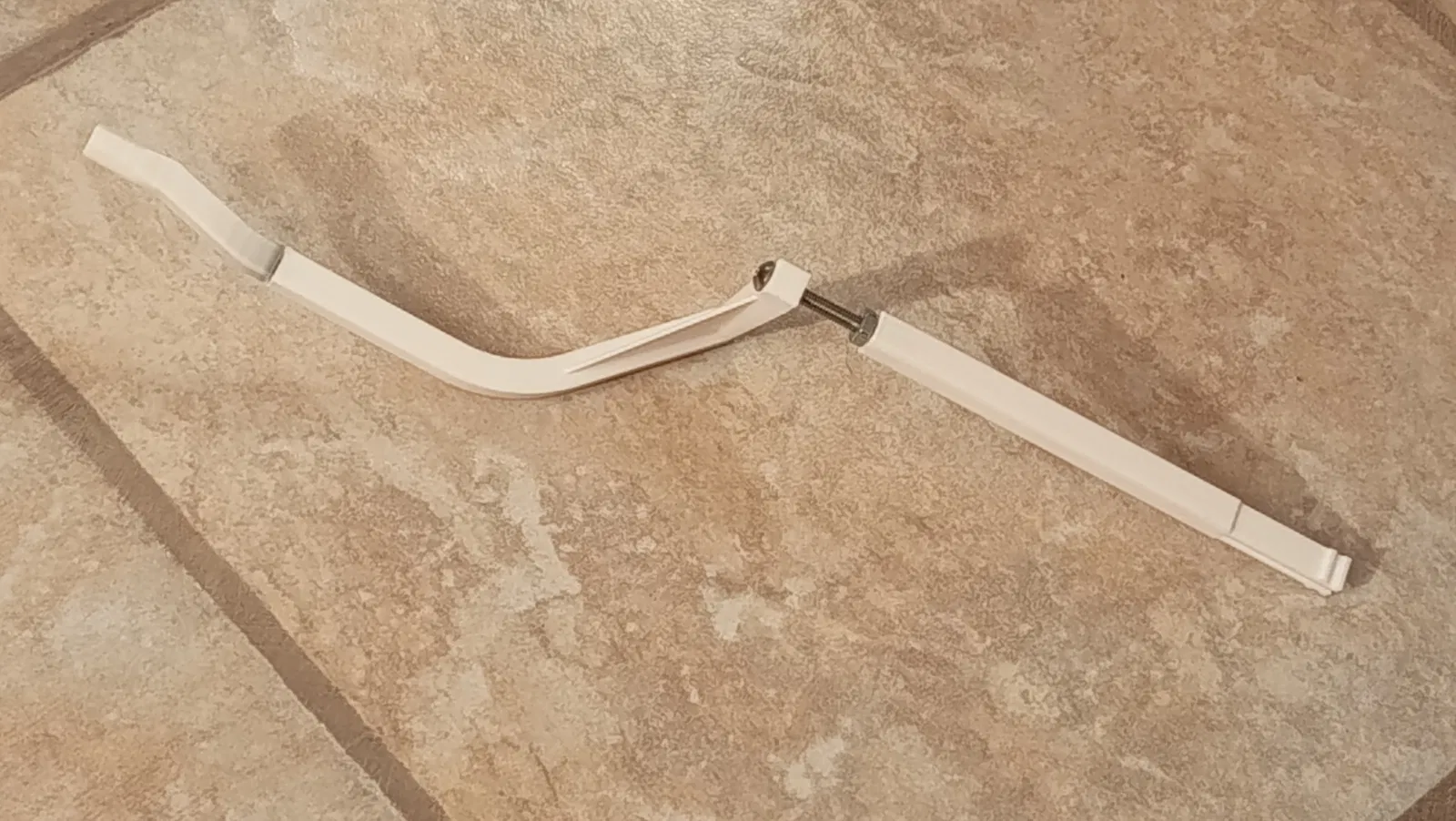

Cái thanh nhấn công tắc nguồn (power switch) trên con đồng hồ đo điện cũ Agilent 34401A của mình bị gãy, nên mình quyết định tự in cái mới để thay thế. Để in dễ dàng và đẹp hơn, mình đã chia nó ra làm ba phần:

• Cái nút nhấn (pushbutton)
• Thanh phần 1
• Thanh phần 2

Vì thanh zin của mình đã gãy nát bét nên mình không đo đạc được gì hết, mình đành thiết kế ba phần này để kết nối với nhau bằng vít M4 hoặc ren M4. Cách này cũng giúp mình canh chỉnh chiều dài của thanh cho chính xác.

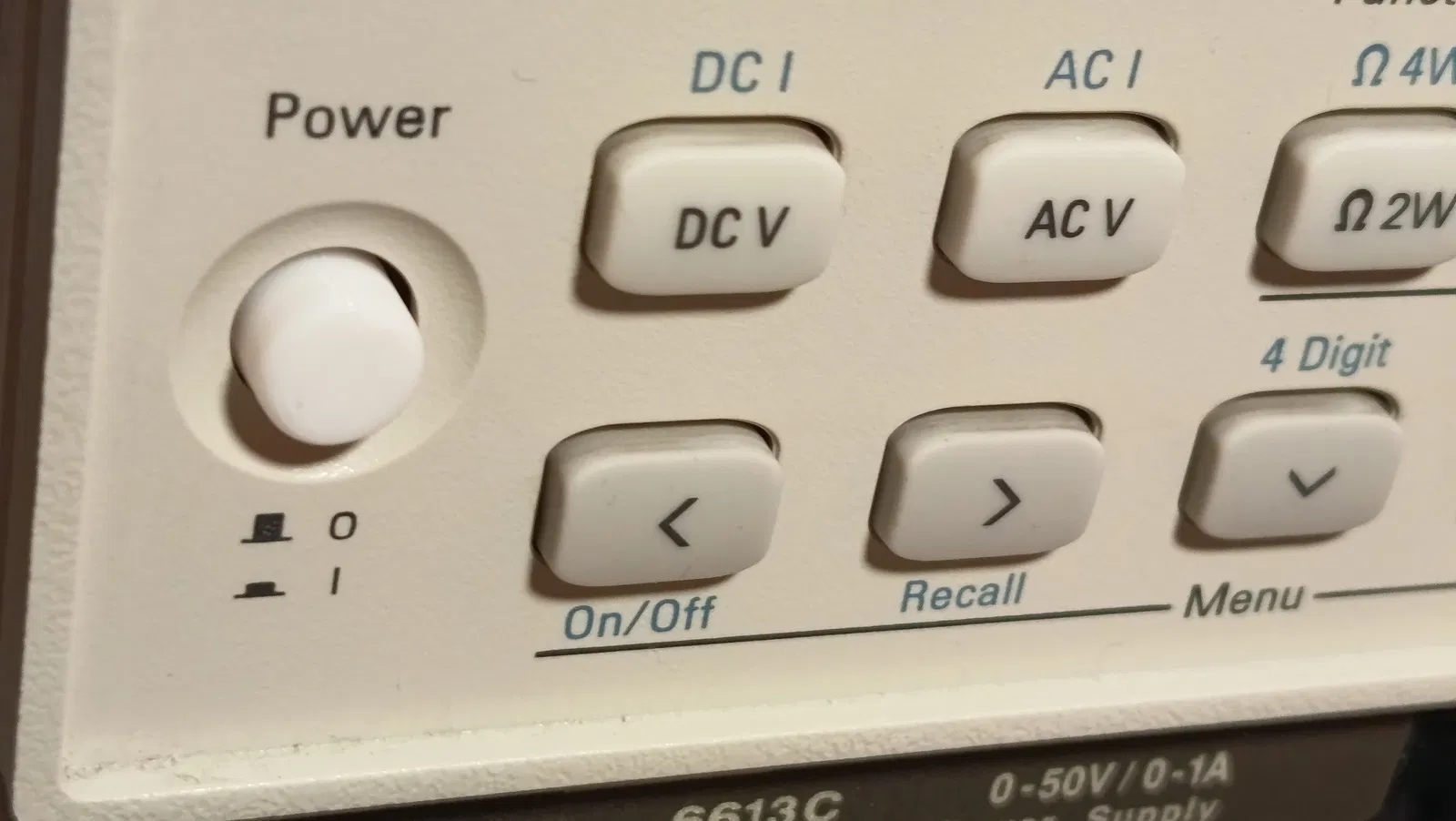

Nút nhấn được thiết kế để in ở tư thế đứng, vì mình muốn bề mặt phía trước của núm trông đẹp mắt. Mình đã thêm sẵn phần support vào trong model rồi, không cần thêm support nào khác đâu, chỉ cần in kèm một lớp brim nhỏ là được. Nút nhấn này cần gắn vào thanh phần 1 bằng một đoạn ren M4 ngắn. Bạn chỉ cần cắt bỏ phần đầu của con vít M4 là xong.

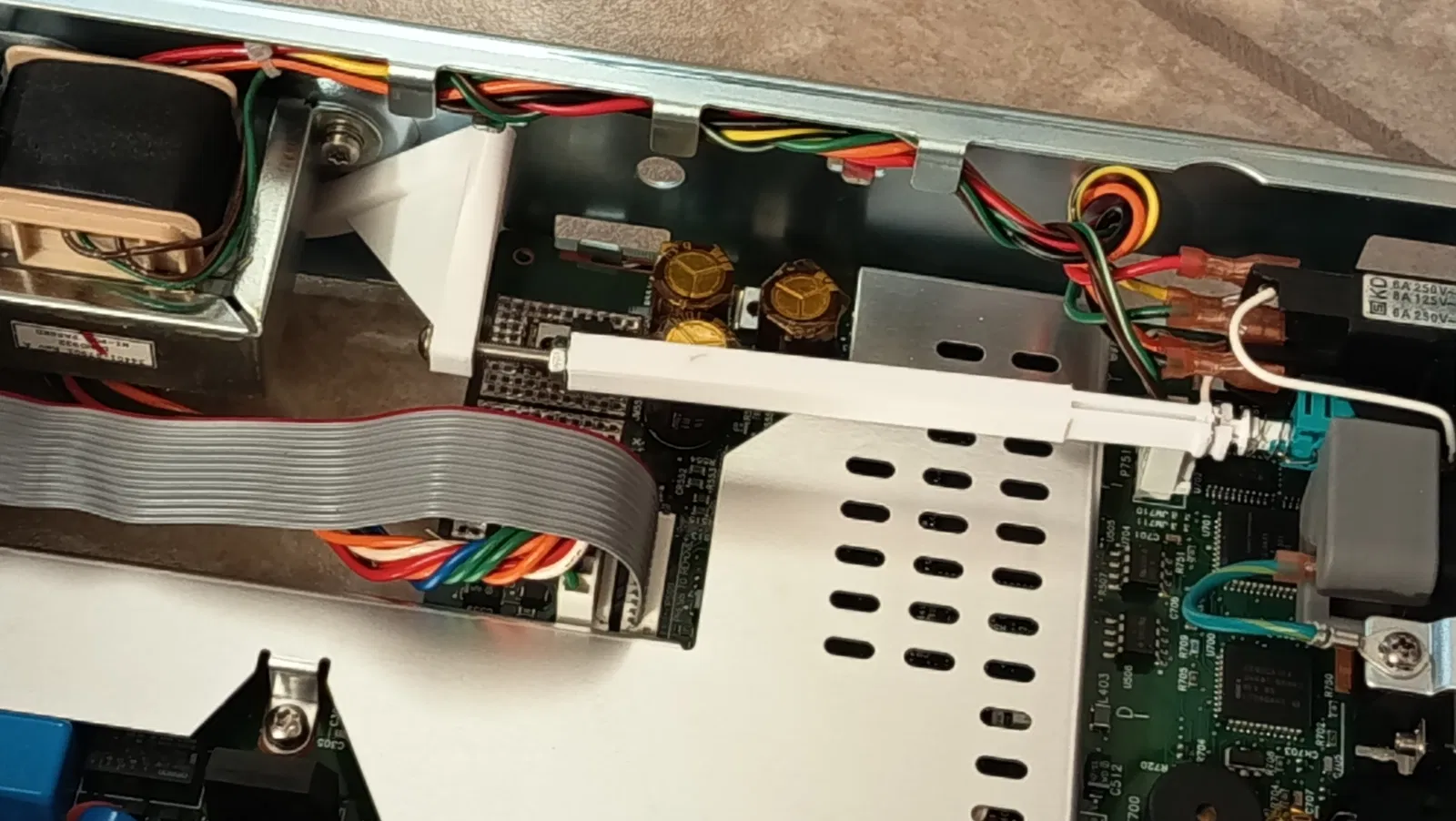

Thanh phần 1 và phần 2 thì không cần dùng brim. Hai phần này cũng cần kết nối bằng một con vít M4 dài, tại đây bạn có thể điều chỉnh tổng chiều dài cho khớp.

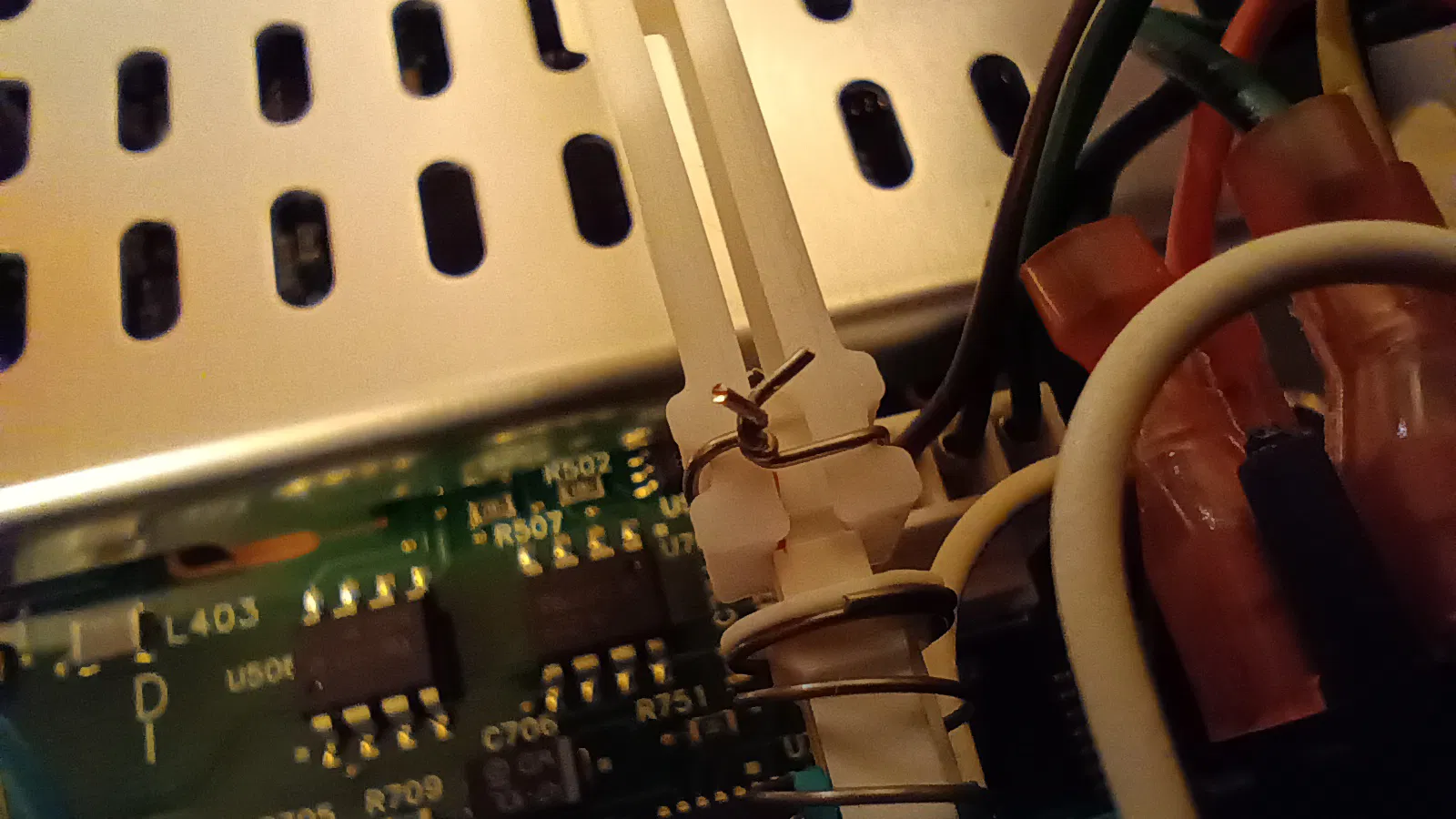

Sau khi lắp đầu của thanh phần 2 vào công tắc nguồn, bạn nhớ cố định mối nối bằng chỉ quấn hoặc làm như mình, dùng một đoạn dây kẽm nhỏ là chắc chắn.
