Máy lọc không khí cho xưởng DIY siêu êm

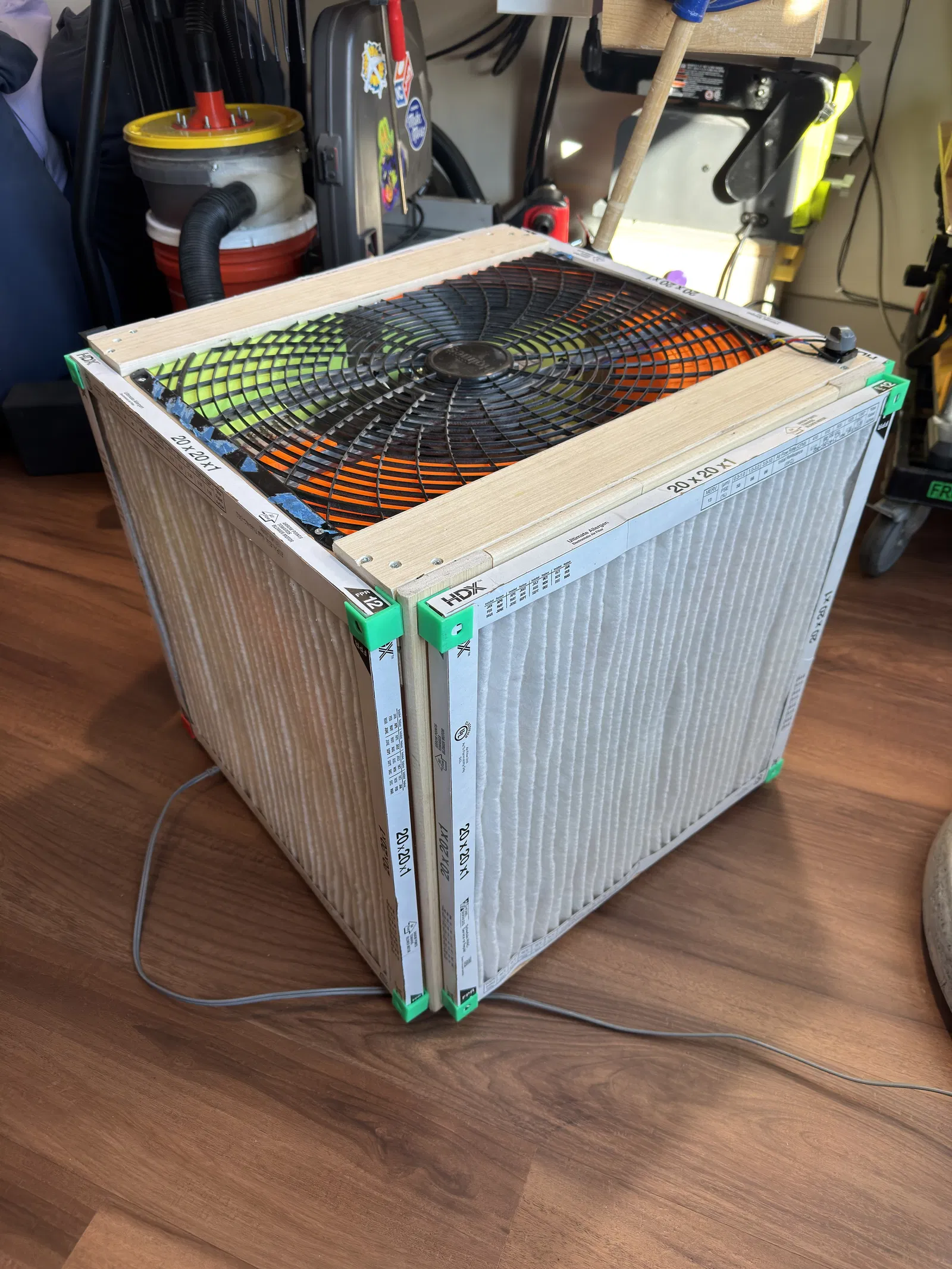

Chiếc máy lọc không khí êm ái, hiệu quả và giá rẻ này sử dụng bốn bộ lọc HVAC kích thước 20x20x1 inch, hoạt động bằng động cơ của quạt hộp tiêu chuẩn. Nó giúp lưu thông cực nhiều không khí mà lại êm hơn rất nhiều so với quạt hộp thông thường hay các mẫu Corsi-Rosenthal box truyền thống. Qua thử nghiệm, máy chạy êm hơn khoảng 15dB so với quạt gốc ở mọi cấp độ — tức là giảm hơn 96% năng lượng tiếng ồn!

Danh sách vật liệu:

Phần không in:

• 1x Quạt hộp 20 inch tiêu chuẩn, mua tại cửa hàng điện gia dụng.
• Gỗ để đóng khung (xem danh sách cắt gỗ bên dưới).
• Vít gỗ 1 inch - mua một hộp 100 con nếu bạn chưa có sẵn.
• 4x Bộ lọc khí furnace kích thước 20"x20"x1".
• Băng keo dán ống gió Flexfix - bạn có thể dùng loại băng keo bản rộng khác, nhưng loại này dính vào nhựa in 3D rất tốt.
• 1x Tờ bìa cứng (poster-board) để che phần đáy hộp.
• 7x Vít lục giác M3x10mm.

Phần in 3D:

• 1x Hub (nên in bằng nhựa PETG hoặc ABS).

Hub này được thiết kế cho trục động cơ 8mm, với độ dày 7.25mm tại phần vát phẳng. PLA phù hợp cho các chi tiết còn lại.

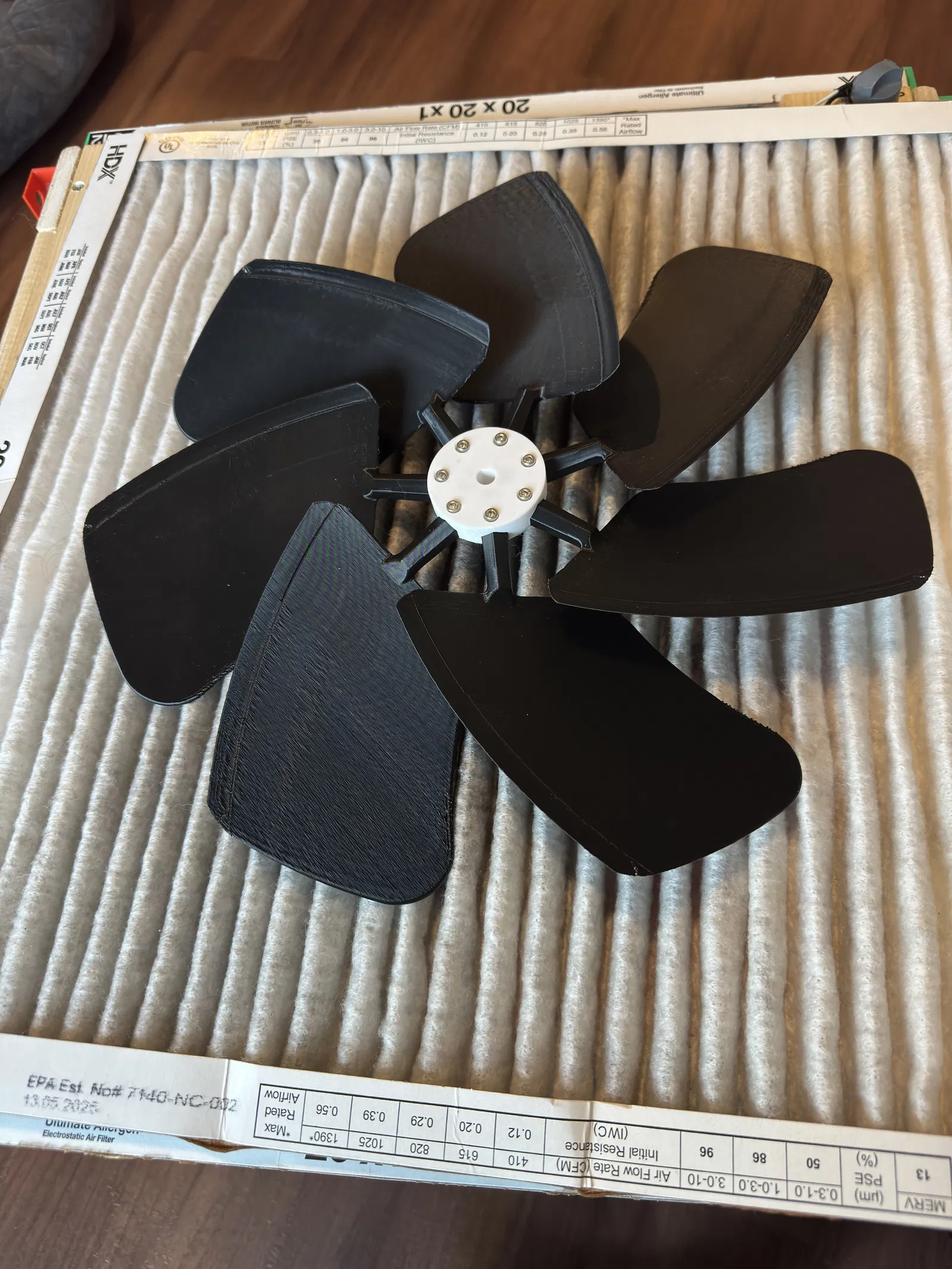

• 7x Cánh quạt.
• 4x Vỏ quạt (2x bình thường, 2x 'đối xứng - mirrored' trong phần mềm slicer).
• 8x Thanh nẹp đáy.
• 8x Thanh nẹp hông.
• 4x Chân đế (Nâng cấp: in bằng nhựa TPU).

Thông tin lắp ráp:

Phần khung:

Tôi sử dụng các đoạn gỗ vụn kích thước 2.75"x0.5" để đóng khung - tùy vào độ dày của gỗ bạn dùng mà chiều dài có thể thay đổi một chút. Với hình khối 20.5", bạn nên cắt:

• 8x 20.5" (chiều dài đầy đủ)
• 12x 19.5" (với loại gỗ tôi dùng)

Lắp ráp theo hình dưới đây bằng vít hoặc đinh. Lưu ý các thanh nào là thanh dài, thanh nào là thanh ngắn:

Phần quạt:

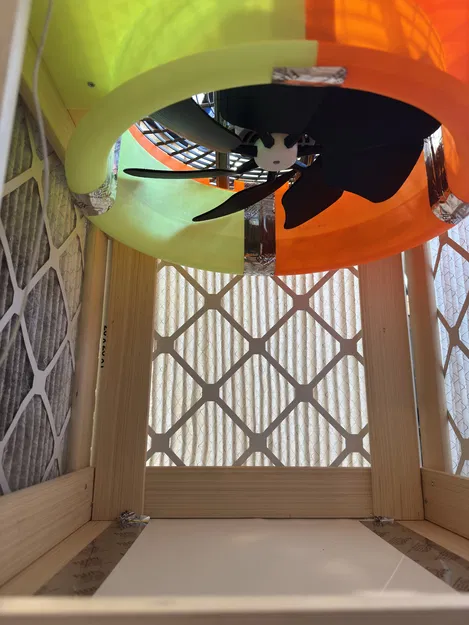

Lắp ráp như hình, với mặt tròn của hub và phần dày của cánh quạt nằm cùng một phía:

Các lỗ vít không được tạo ren sẵn và được thiết kế để khớp khít - điều này không quá quan trọng, chỉ cần giữ cho cánh quạt không bị văng ra khỏi hub, đồng thời vẫn có thể tháo rời để thay thế nếu cánh bị gãy.

Lắp ráp tổng thể:

1. Tháo quạt hộp của bạn, lấy động cơ và các thanh gắn ra khỏi vỏ nhựa. Có thể bạn cần khoan qua vài điểm hàn nhiệt.
   1. Chúng ta không dùng lại vỏ nhựa, bạn có thể bỏ đi.
   2. Giữ lại lưới bảo vệ - tùy vào mẫu quạt, bạn có thể giữ lại mặt có lỗ cho nút vặn và ổ cắm điện.
2. Lắp khung theo hướng dẫn trên.
3. Căn chỉnh các thanh gắn động cơ vào chính giữa khung (như hình), sau đó vặn vít cố định thanh gắn vào khung.
4. Tùy chọn: di chuyển ổ cắm và nút vặn ra vị trí thuận tiện hơn trên khung. Nếu làm vậy, hãy đảm bảo dùng dây điện chịu tải tốt.
5. Lật ngược khung lại và lắp bốn mảnh vỏ quạt vào bên trong khung bằng vít. Căn chỉnh các lỗ khuyết trên vỏ với thanh gắn động cơ. Nếu có khe hở, hãy dùng băng keo dán ống gió để bịt kín.
6. Dùng bộ lọc để đánh dấu vị trí các thanh nẹp đáy và nẹp hông, sau đó vặn vít cố định. Lưu ý đặt thanh nẹp đáy ở sát phía dưới để bạn có thể luồn bộ lọc từ trên xuống.
7. Dùng bìa cứng che phần đáy khung và cắt tỉa cho vừa vặn. Dán băng keo cố định bìa cứng vào khung.
8. Lắp chân đế vào đáy khung bằng vít.
9. Lật lại khung, cắt tỉa lưới bảo vệ cho vừa khoảng trống giữa hai thanh gỗ lớn.
10. Khuyến khích: dùng gỗ dư để chèn vào các khe hở giữa bộ lọc và khung ở hai mặt.
11. Nhấn cánh quạt vào trục động cơ. Lưu ý mặt tròn của hub cánh quạt phải hướng vào trong khung.
12. Lắp bộ lọc và bật máy lên tận hưởng thôi!
