Bộ Chuyển Đổi Phay Thành Bên Ván Trượt Cho Máy Bosch GKF 12V-8

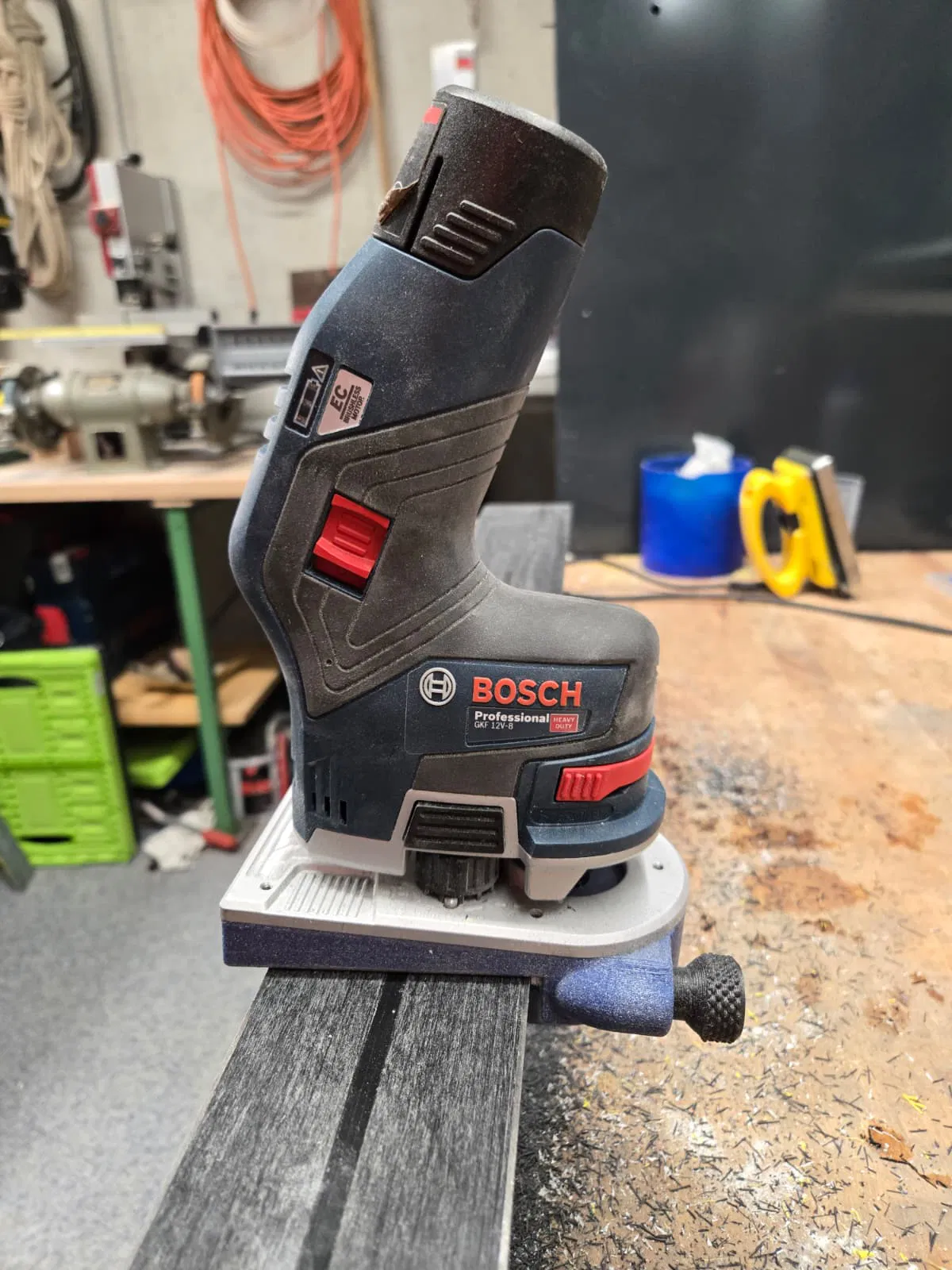

Bộ chuyển đổi in 3D này được thiết kế để lắp vào máy phay cầm tay Bosch GKF 12V-8, biến nó thành một công cụ chuyên dụng để phay thành bên (sidewall) của ván trượt. Lấy cảm hứng từ các thiết bị chuyên nghiệp (như máy Carrot: https://shop.carrot.ski/professionalskitools/electric-sidewall-machine/), thiết kế này mang đến giải pháp thay thế tiết kiệm với chi phí chỉ bằng 1/5.

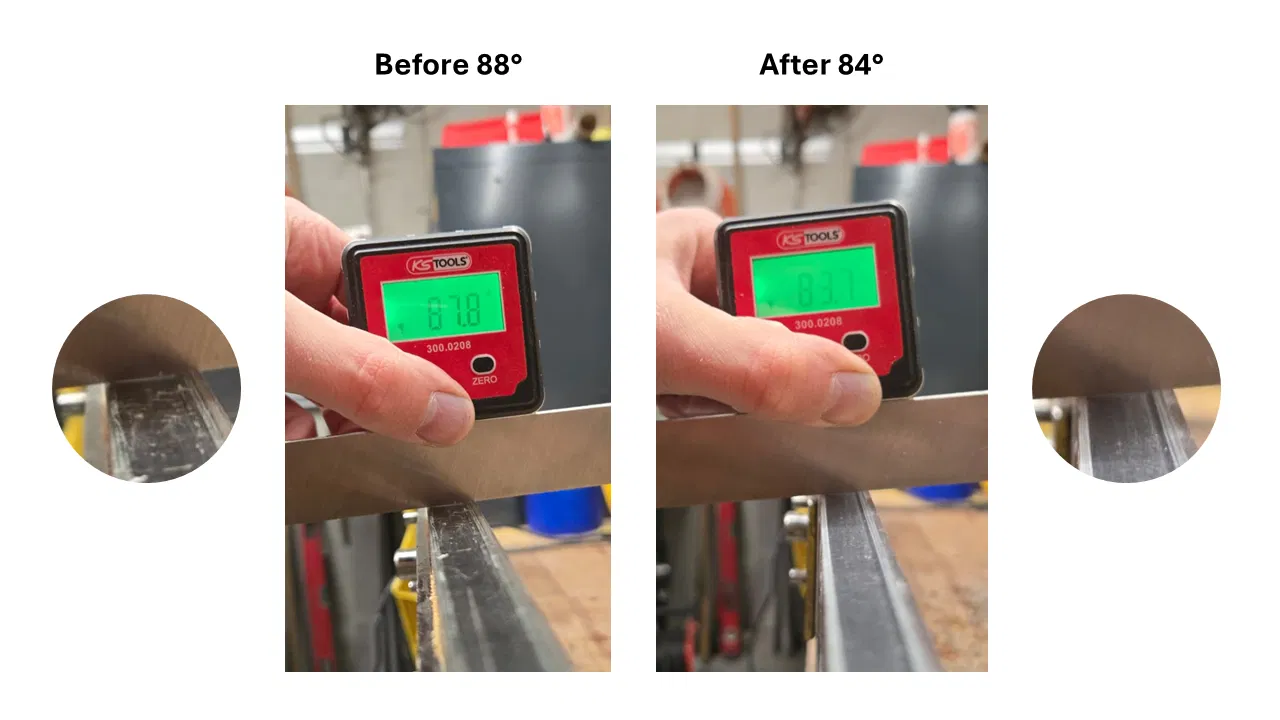

Phần gá giữ có góc cố định 5°, phù hợp với hầu hết nhu cầu bảo dưỡng ván trượt. Tùy vào hình dạng thành bên bạn mong muốn, bạn có thể mài thủ công mũi phay gỗ 16 mm tiêu chuẩn để tạo biên dạng tùy chỉnh phía trên lưỡi thép.

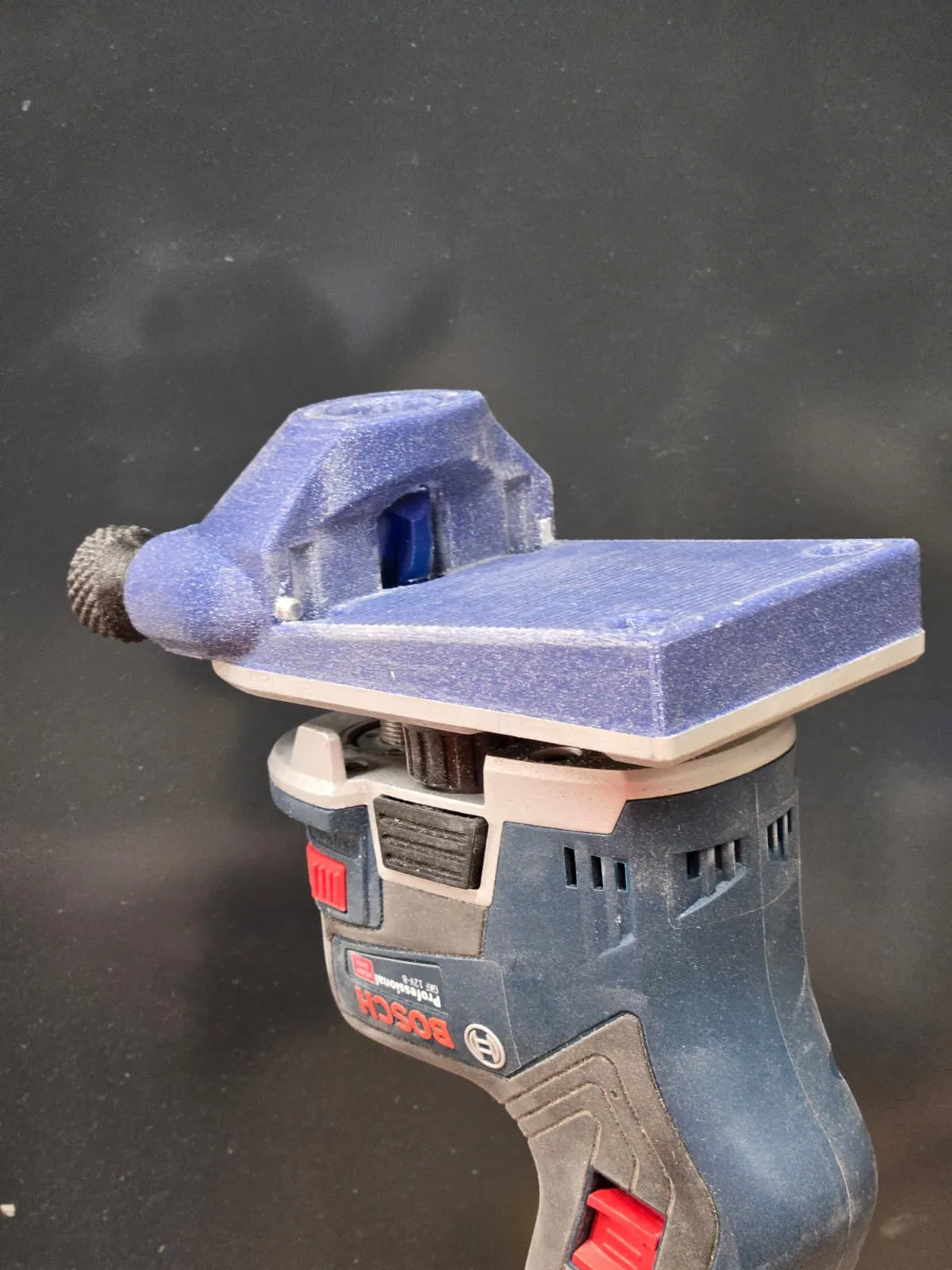

Để kiểm soát chính xác, bộ chuyển đổi tích hợp vít chỉnh M5 cho phép tăng giảm độ sâu từng chút một. Ở phía đối diện, một chốt trụ đóng vai trò dẫn hướng—bạn có thể làm dễ dàng bằng cách cắt từ một con vít gỗ thông thường.

Khuyến cáo Không có bất kỳ đảm bảo nào về độ an toàn, độ chính xác hay hiệu suất. Bạn tự chịu trách nhiệm khi sử dụng. Nếu thiết lập sai hoặc thao tác không đúng (ví dụ: cắt quá sâu vào lõi gỗ - ở góc 5°, nếu cắt sâu hơn 1mm sẽ chạm vào lõi), người dùng hoàn toàn chịu trách nhiệm.

Phần cứng cần thiết:

• Vít gỗ đường kính thân 3.5mm
• Vít lục giác M5-30
• Đai ốc M5
• Mũi phay 16mm (cần được chỉnh sửa)

Hướng dẫn lắp ráp, vui lòng xem bản vẽ!

• In 3D: Khoan lỗ chỉnh lên 4mm, tạo ren M5, chà nhám bề mặt nghiêng để tránh trầy xước ván.
• Vít: Mài bớt 1mm đầu ren còn khoảng 4mm, mài đầu vít hơi cong để tránh làm hỏng cạnh ván.

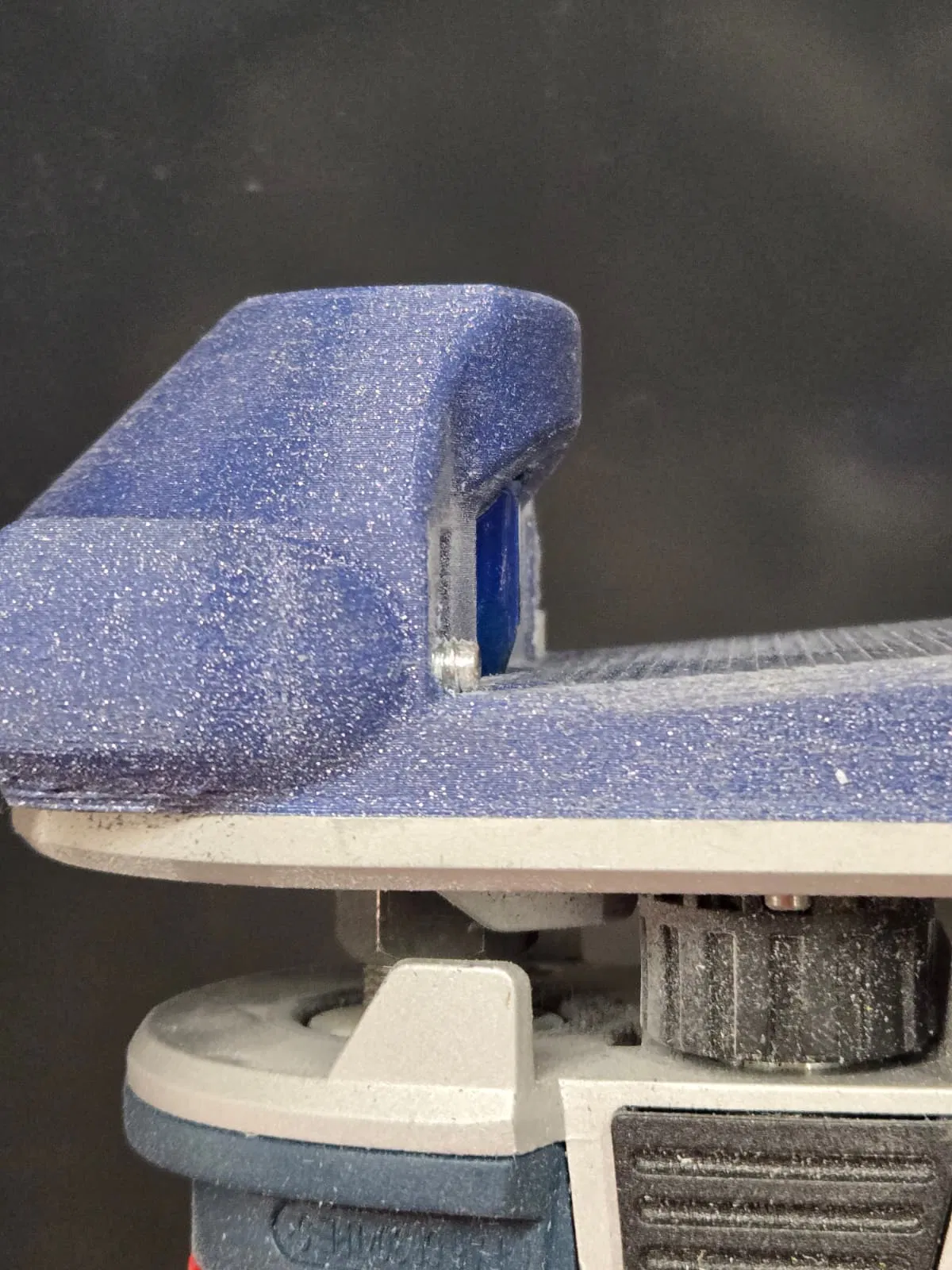

• Chốt dẫn hướng: Cắt một đoạn thân vít gỗ 3.5mm, ấn hoặc dán cố định vào.
• Mũi phay: Mua mũi phay 16mm thông thường (cho gỗ/nhôm), mài đáy theo biên dạng mong muốn (xem bản vẽ).

Hướng dẫn sử dụng:

• Hãy thử nghiệm với một chiếc ván trượt cũ/hỏng trước.
• Kẹp cố định ván trượt thật chắc chắn.
• Chỉ chỉnh sâu 1/4 vòng mỗi lượt cho đến khi bắt đầu chạm vào cạnh thép.
• Không phay 15cm đầu và cuối ván -> hãy dùng dũa cầm tay ở góc 30°-45°.
• Luôn dùng cả hai tay giữ công cụ, áp lực đều tay.

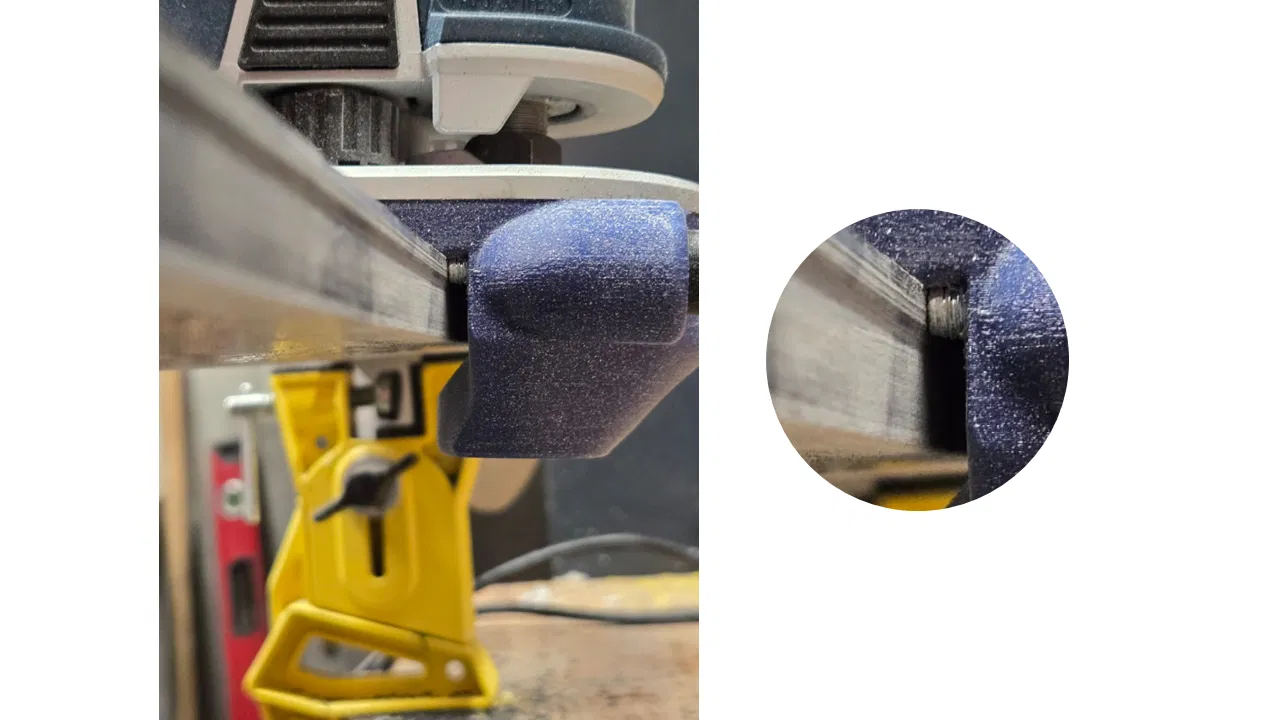

• Đưa chốt dẫn hướng vào cạnh ván rồi xoay nhẹ để vít chỉnh chạm vào mép.
• Đẩy máy phay từ từ, tuyệt đối không nhấc máy lên!!! Luôn xoay sang bên.
• Không bao giờ đẩy theo chiều quay của mũi phay, phải đẩy ngược chiều! -> phay theo hướng của chốt dẫn hướng.

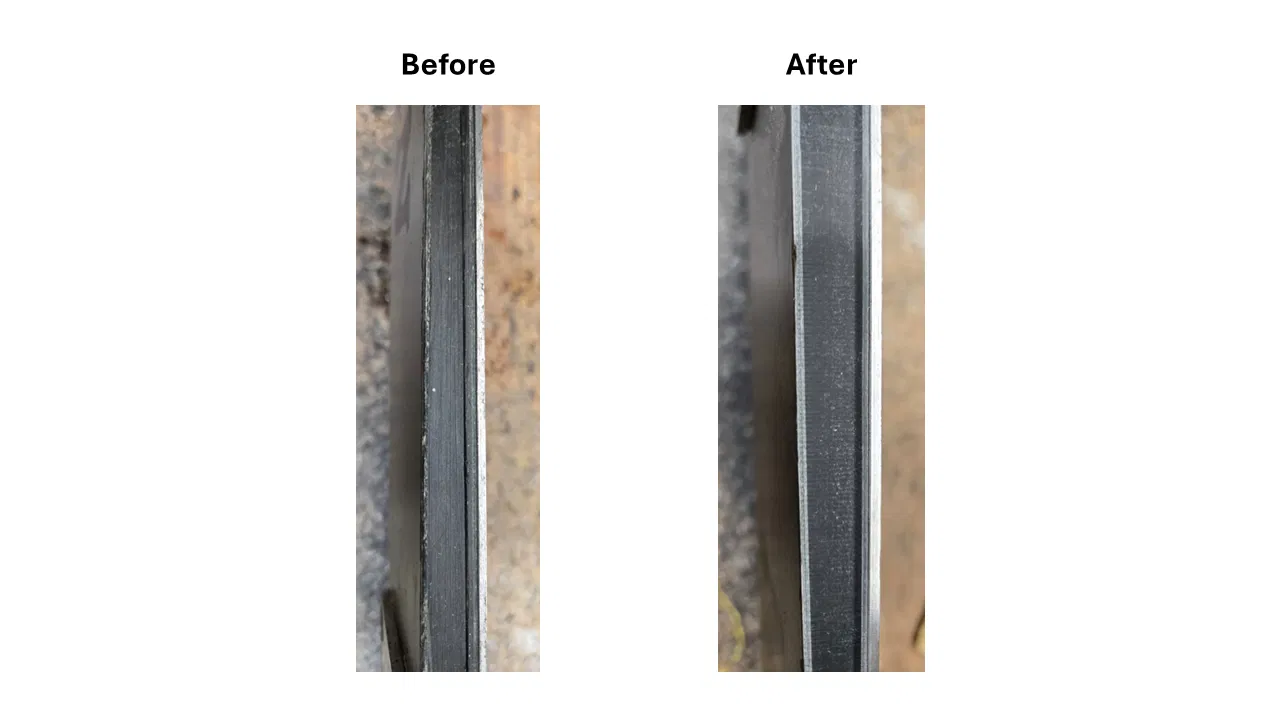

• Sau khi phay: chà nhám với các độ nhám tăng dần để có bề mặt hoàn thiện hoàn hảo.

Nếu bạn muốn góc khác, mình có thể chỉnh sửa mô hình cho bạn, cứ nhắn tin nhé. Mình thường phay ván khi còn mới và chưa gắn bệ trượt (bindings). Nếu có nhu cầu, mình có thể tùy chỉnh lại mô hình và loại bỏ phần bảo vệ.
