Đế gắn ổ cắm điện Arlec Powerboard Mounting Bracket

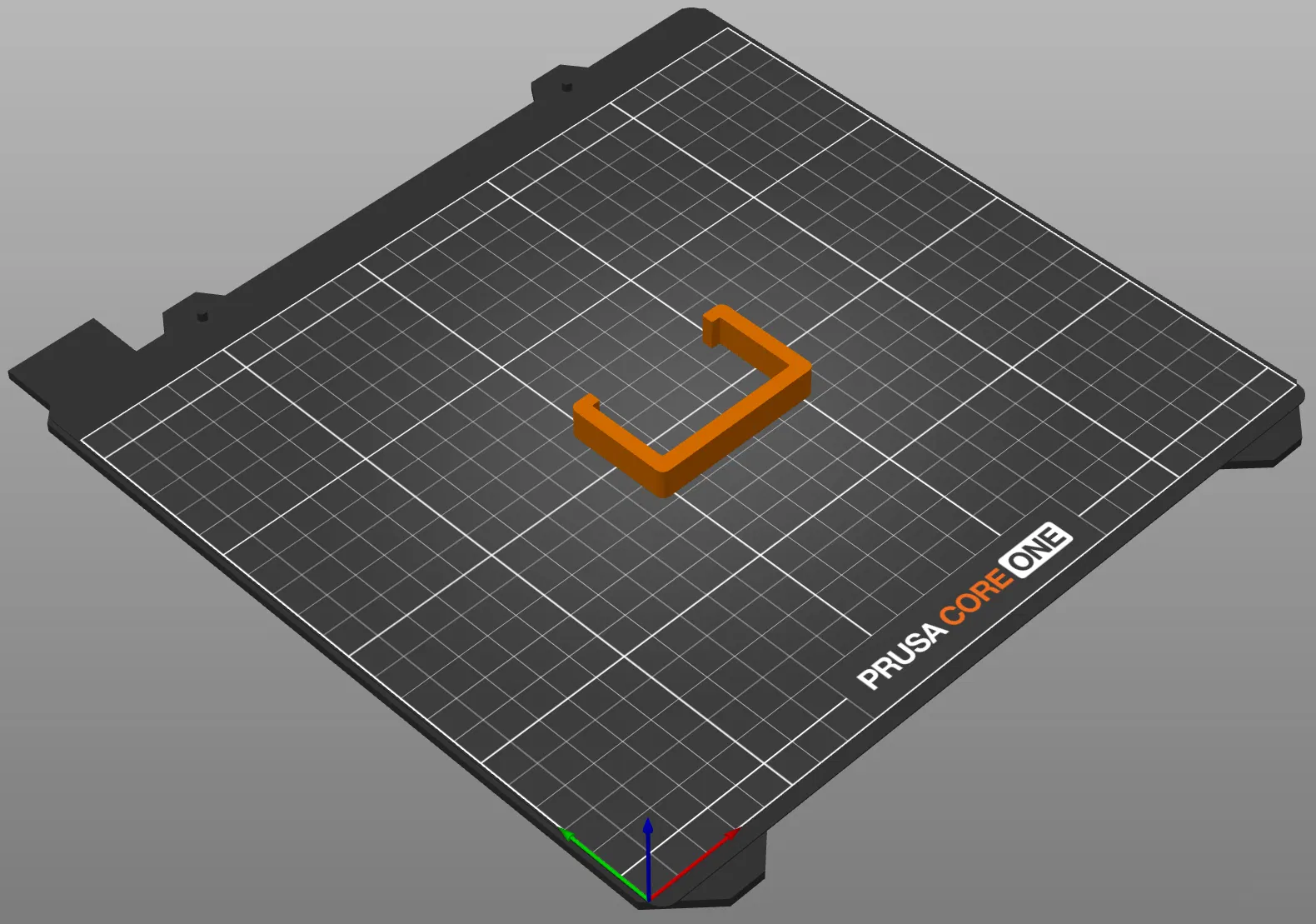

Đây là mẫu thiết kế đế gắn (mounting bracket base) cho các loại ổ cắm điện hiệu Arlec. Mẫu này được thiết kế để bạn có thể tùy chỉnh thêm các hình dạng bổ trợ (modifier shapes) trong phần mềm slicer, giúp việc lắp đặt linh hoạt theo ý muốn của bạn.

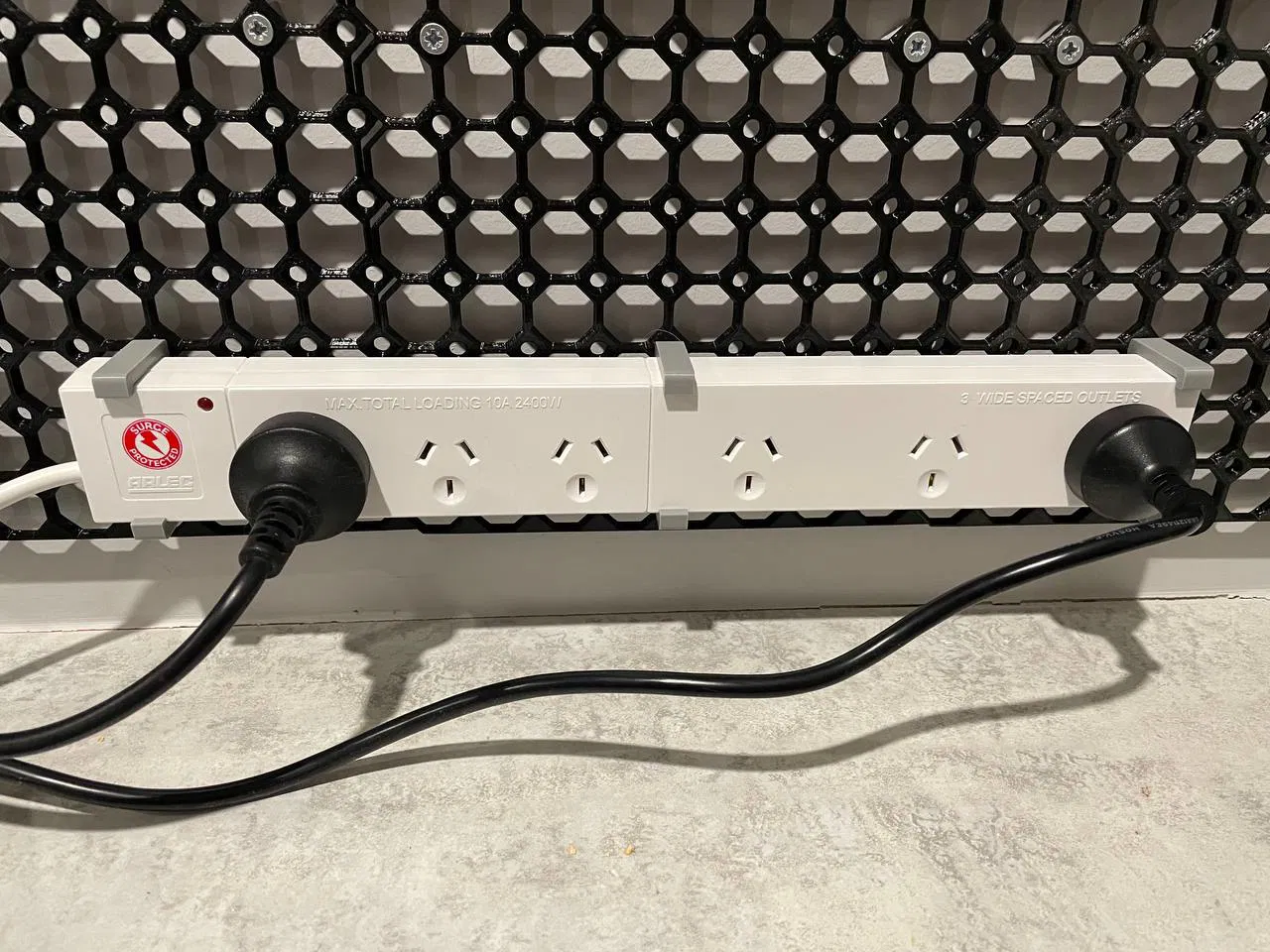

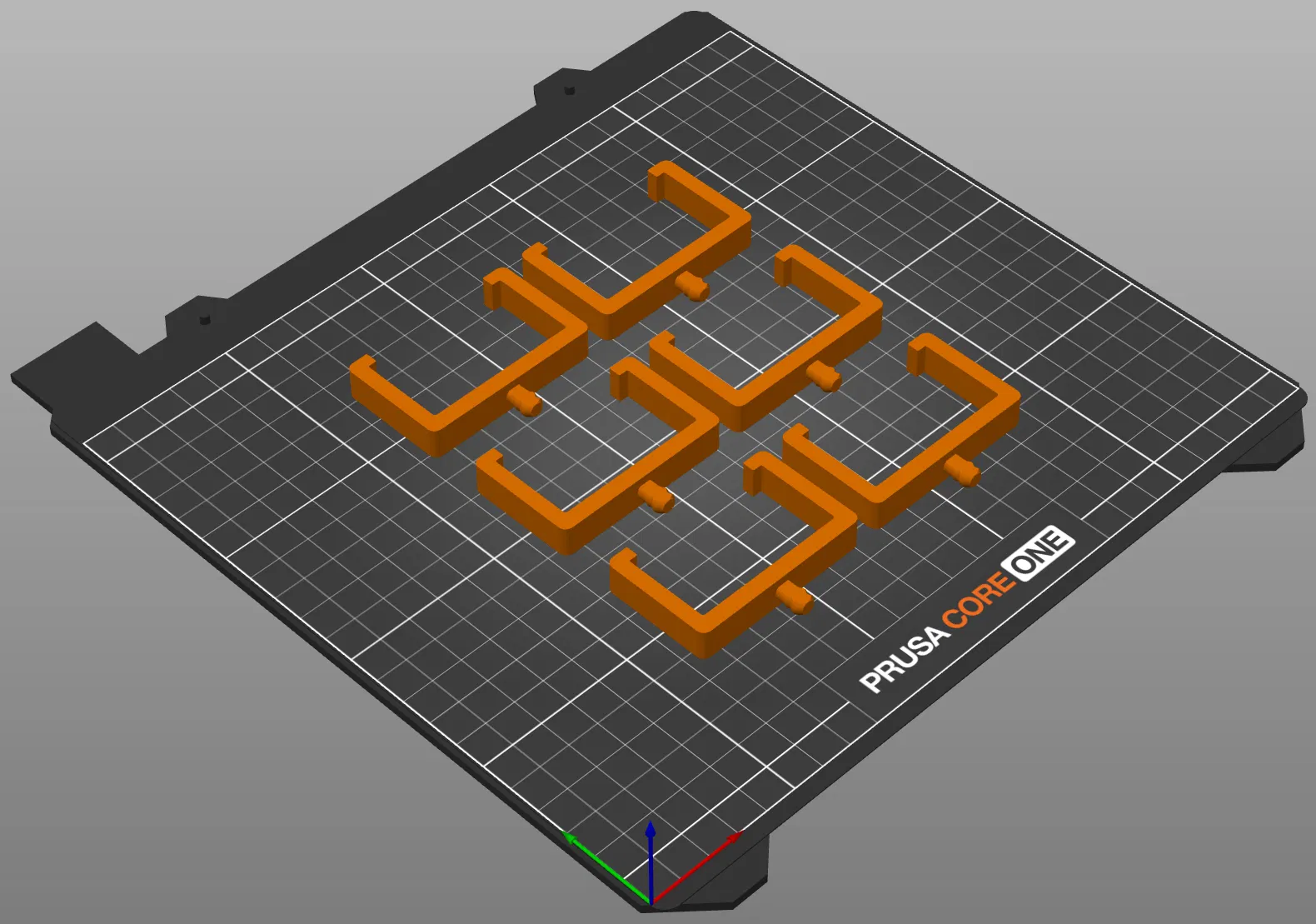

Đối với nhu cầu cá nhân, vì mình đang sử dụng hệ thống lưới multiboard (nay là multibuild), nên mình đã dùng PrusaSlicer để ghép và căn chỉnh mẫu này với phần ren nhỏ 9mm. Nhờ vậy, mình có thể gắn các ổ cắm lên tường multiboard rất tiện lợi.

Tương tự, bạn cũng có thể thêm các khối hình trong PrusaSlicer để đục lỗ trên mẫu này nếu muốn bắt vít cố định trực tiếp vào bề mặt nào đó (trong trường hợp bạn không muốn dùng lỗ treo có sẵn trên ổ cắm).

Mẫu mình sử dụng để ghép với phần đế này được lấy từ thangs.com trong thư viện linh kiện multiboard.

Hãy in với thông số tương tự như khi in linh kiện multiboard:

3 đường viền bao (vertical shell perimeters), độ dày lớp in 0.20mm (structural), infill 15%. Phần đế này không cần hỗ trợ (supports) hay vành (brim), nhưng tùy vào các chỉnh sửa của bạn mà có thể sẽ cần thêm support.

Mình dùng kiểu infill gyroid, nhưng bạn cứ chọn kiểu nào mình thích nhé.
