Sharpy McSharpface - Hệ thống mài dao đối xứng chính xác

Sharpy McSharpface

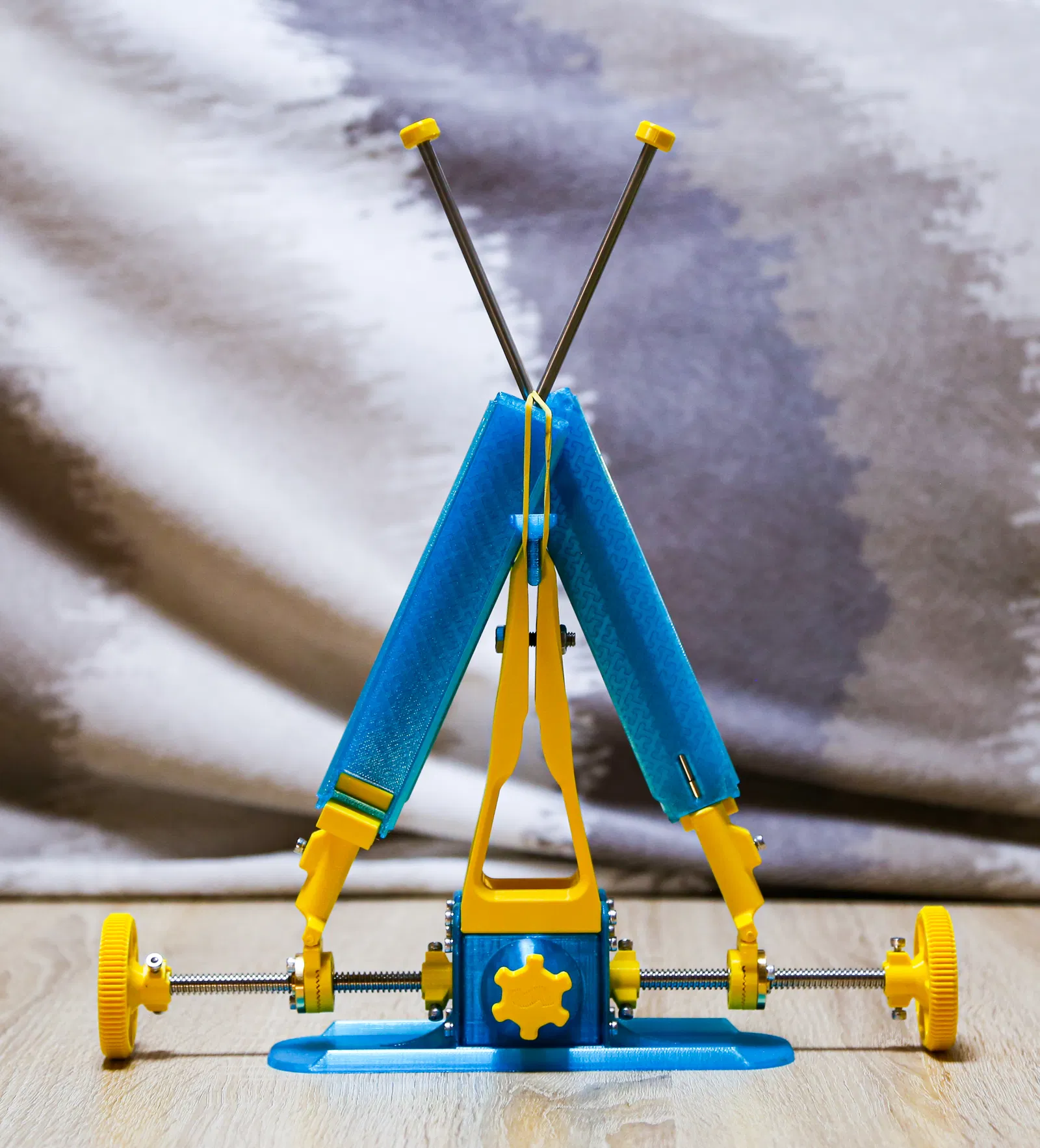

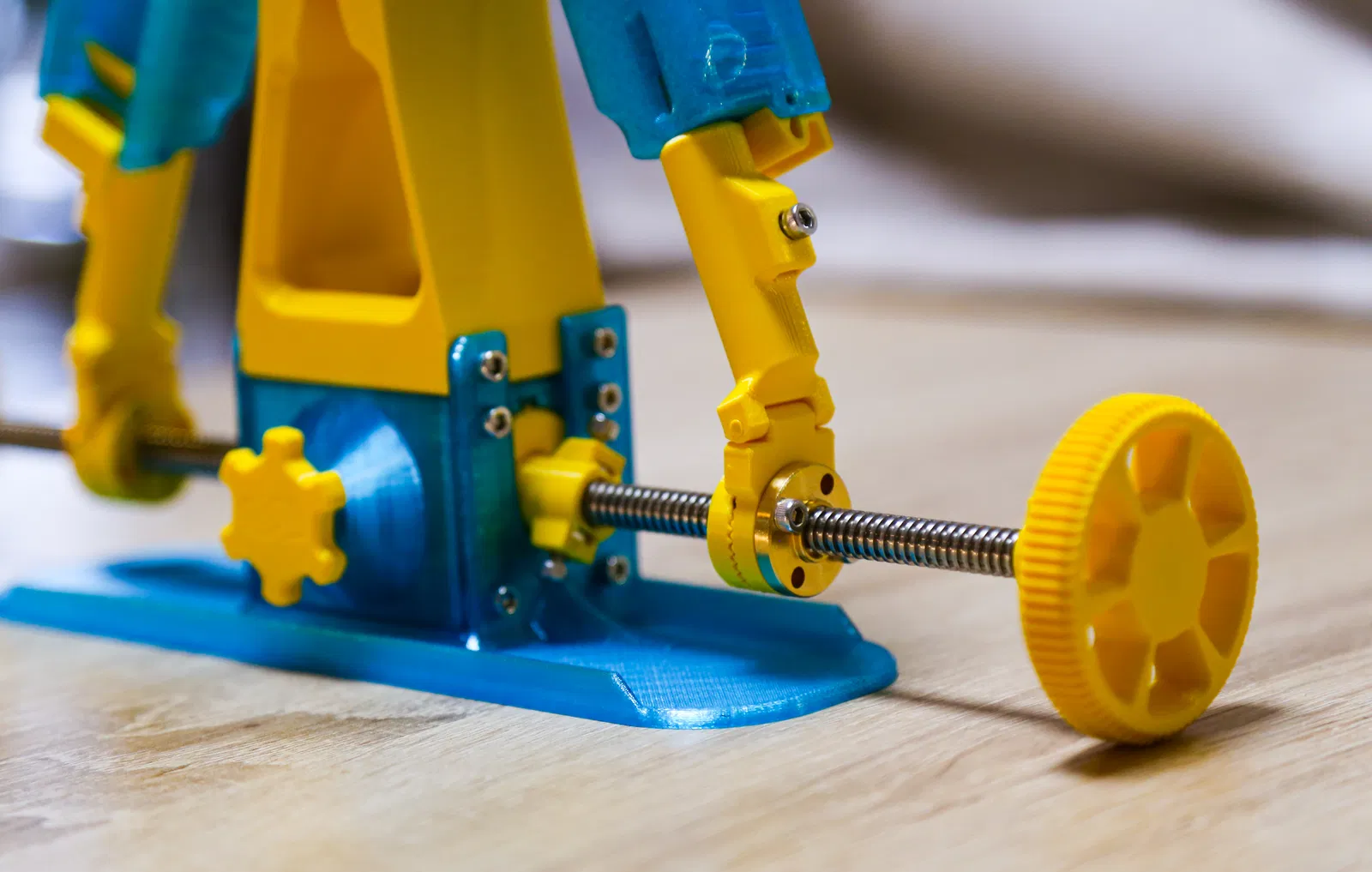

Hệ thống mài dao đối xứng, chính xác giúp bạn có được những lưỡi dao sắc bén một cách nhất quán và dễ dàng lặp lại. Hai thanh dẫn đá mài được gắn trên một trục vít me bước ren trái-phải hình thang, cho phép điều chỉnh góc mài một cách chính xác và cân đối. Tất cả các bộ phận đều có thể in 3D kết hợp với những linh kiện dễ tìm bên ngoài.

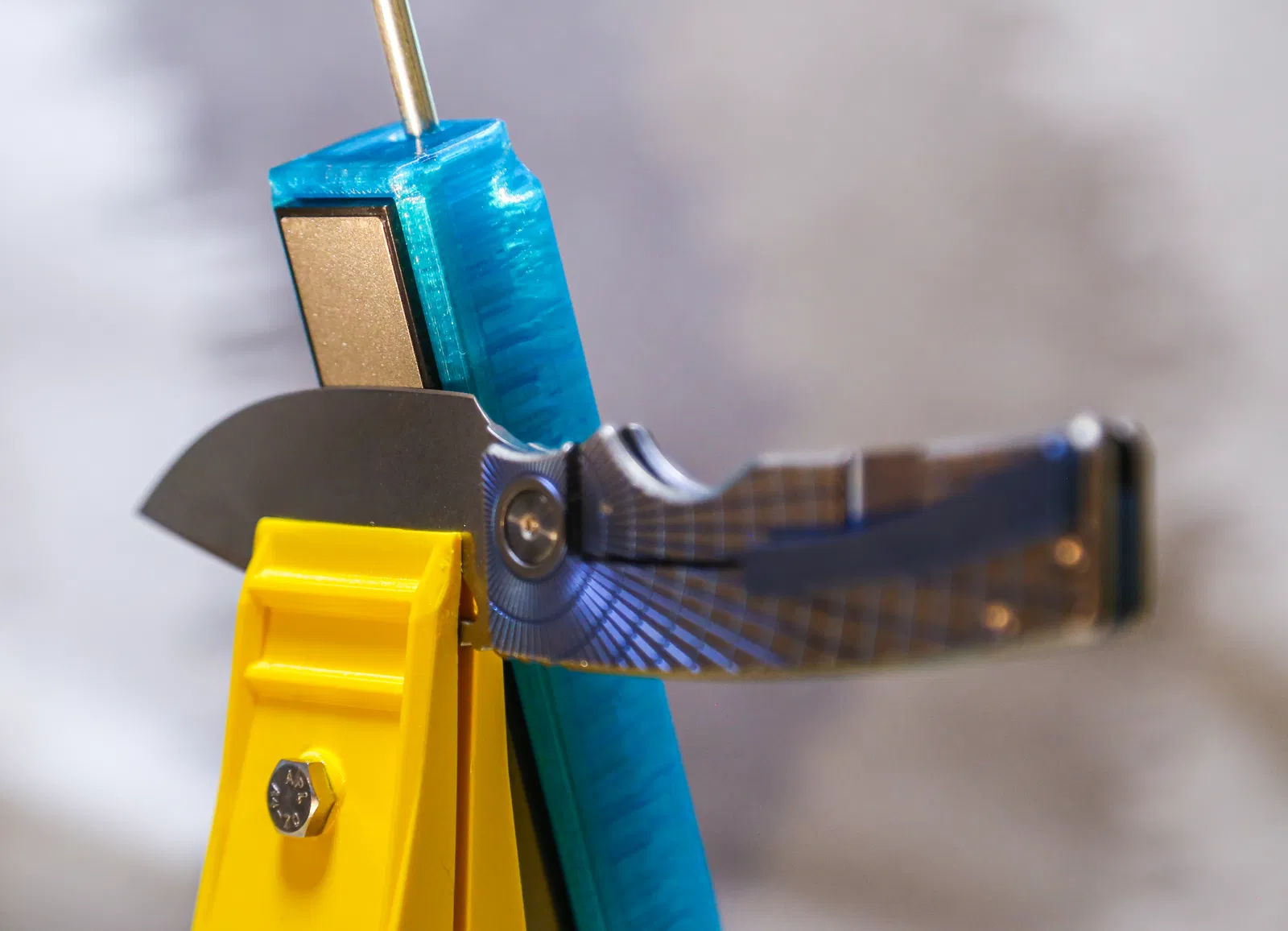

Phù hợp cho hầu hết các loại dao nhà bếp và dao EDC (không dùng cho lưỡi răng cưa).

Lợi ích chính:

• Điều chỉnh góc mài đối xứng và chính xác

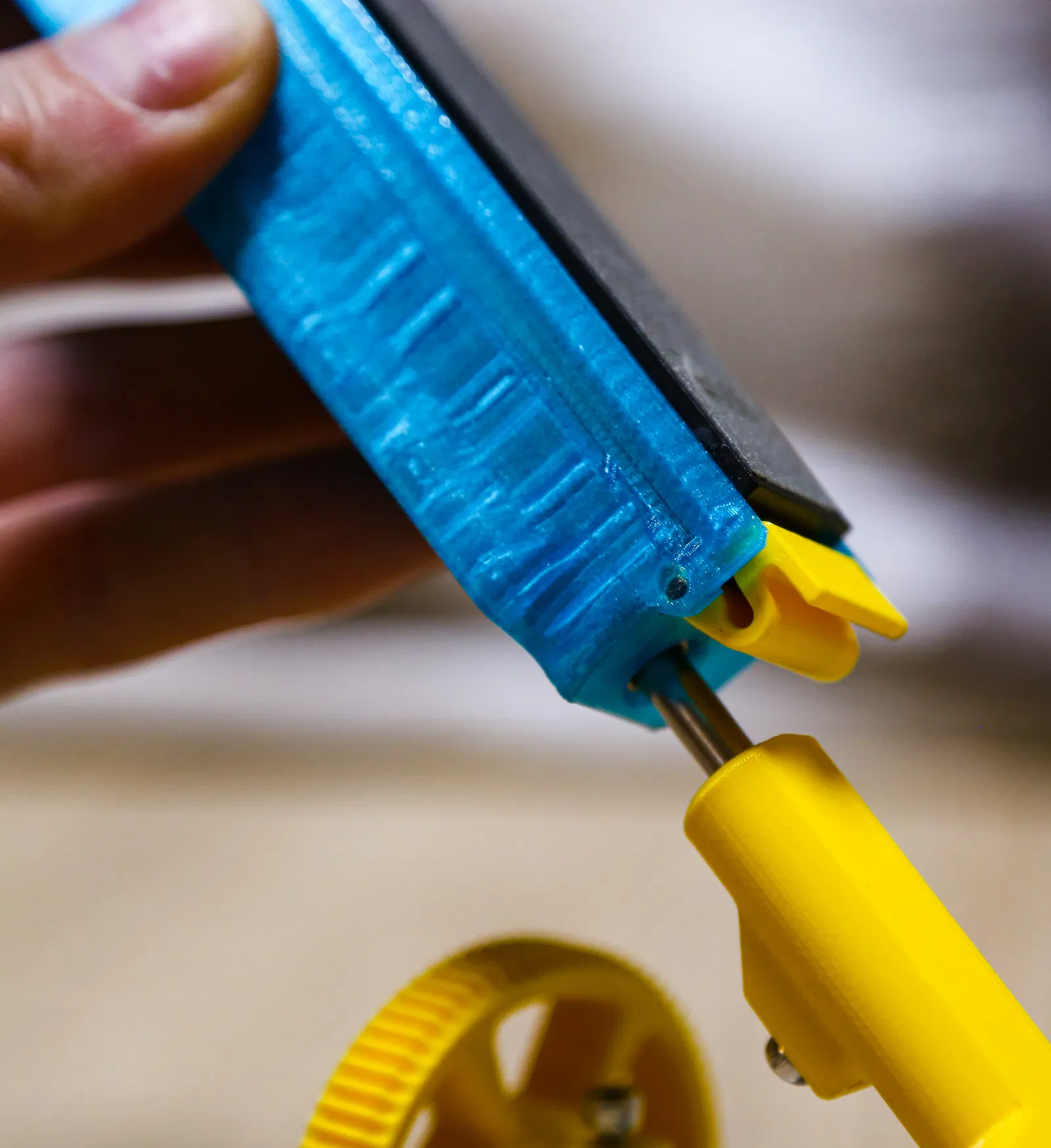

• Thanh dẫn hướng đá mài giúp giữ góc vát (bevel) đồng nhất
• Tương thích với đá mài Ruixin và KMFS
• Linh kiện lắp ráp dễ tìm kiếm

Các kẹp đá mài có độ linh hoạt cao nhưng vẫn có giới hạn:

• Chiều rộng đá tối đa: 23mm
• Chiều dài tối đa: 162mm
• Độ dày tối thiểu: 7mm

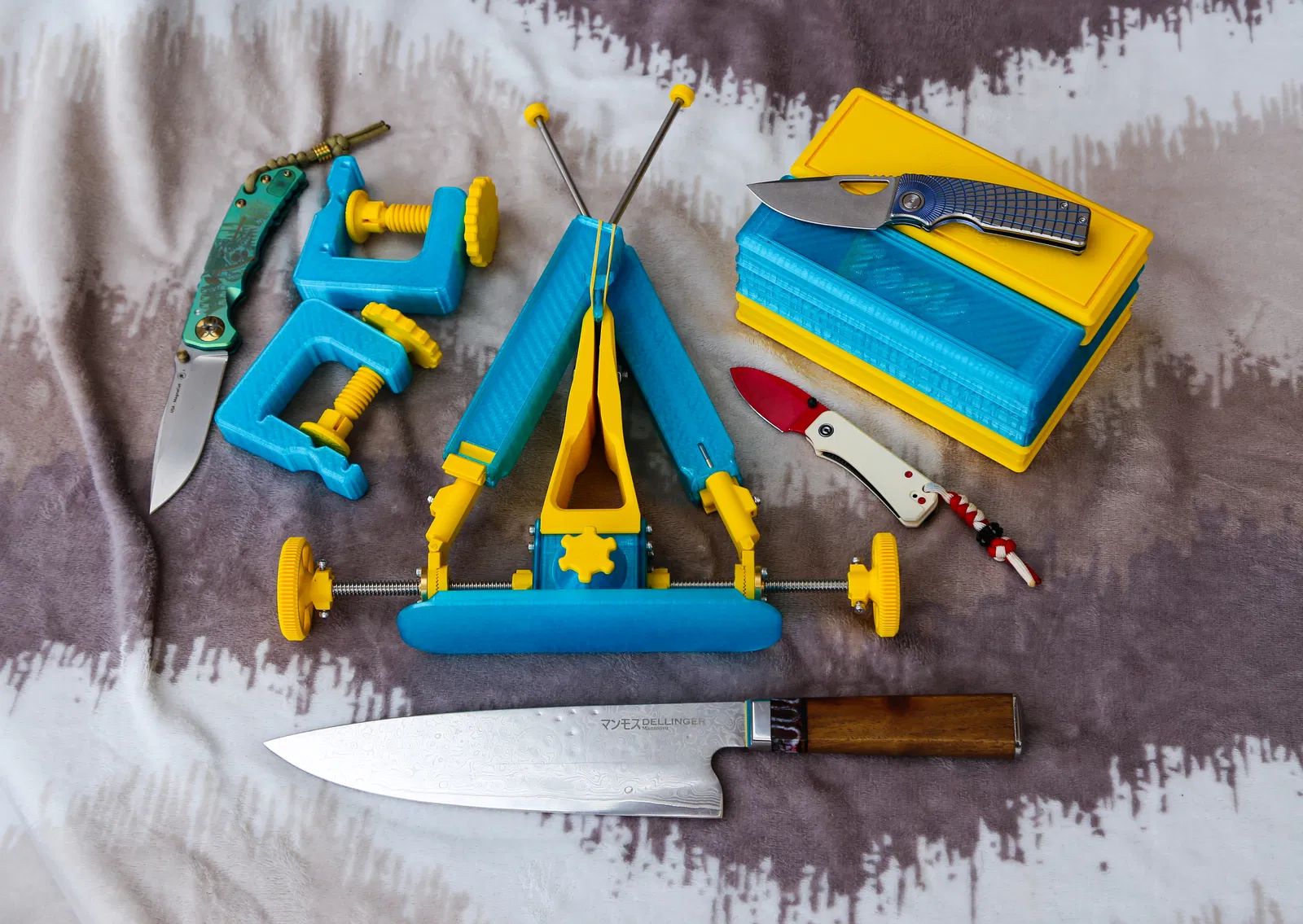

Những gì có trong file STEP / STL:

• Tất cả các bộ phận cấu tạo cần thiết

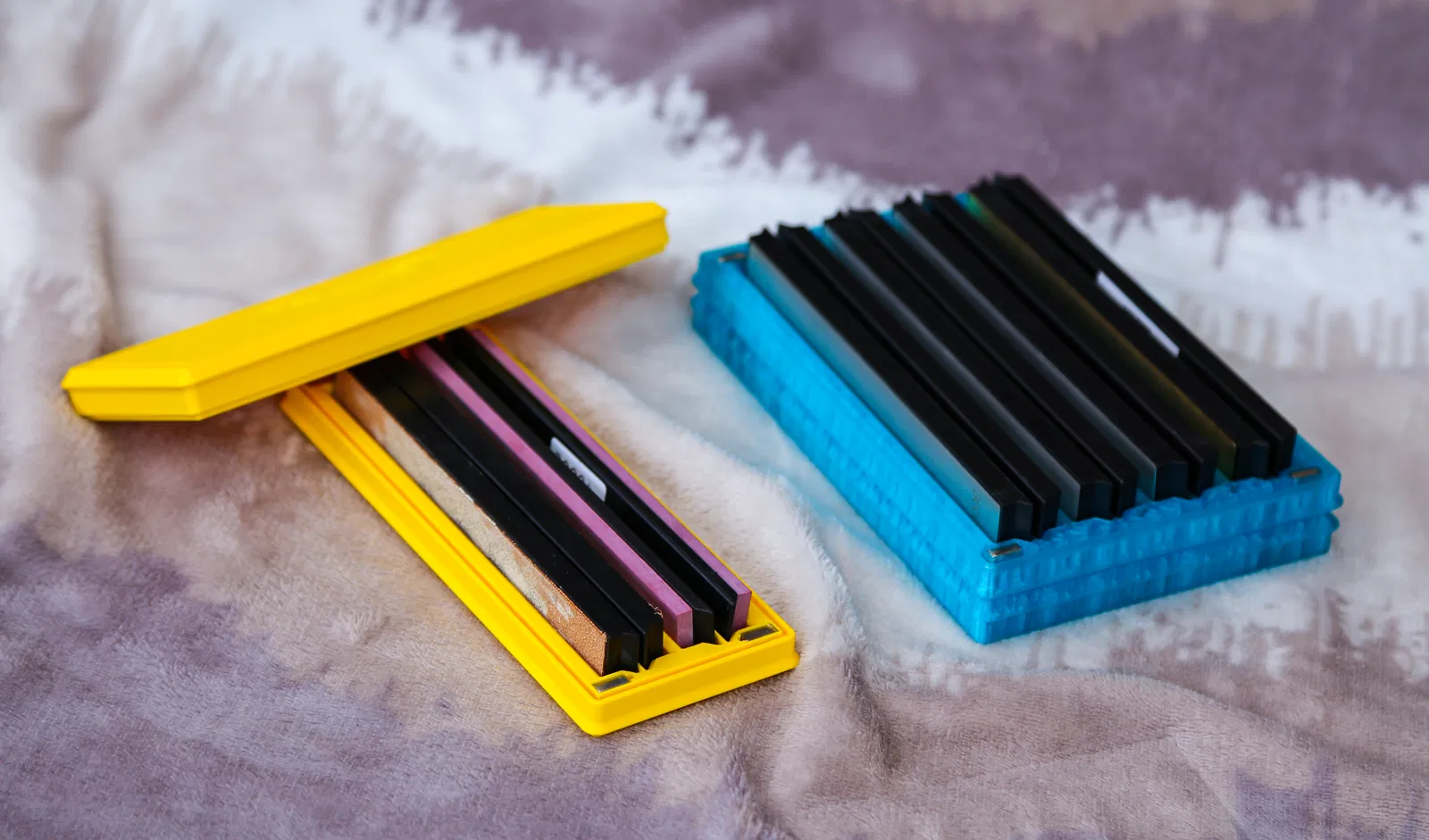

• Hộp đựng đá mài
• Hộp đựng dụng cụ bổ sung

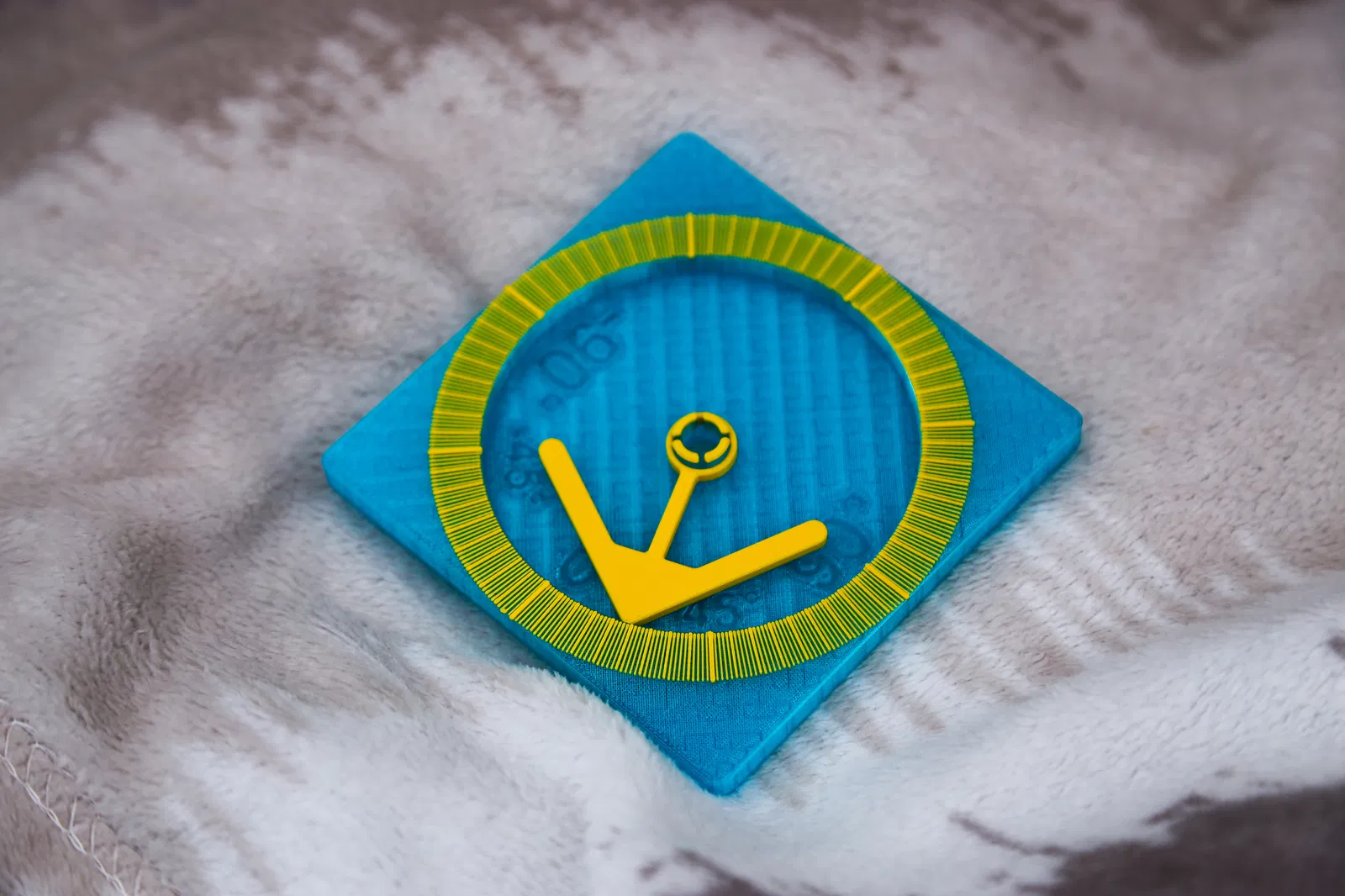

• Gá gắn thước đo góc kỹ thuật số

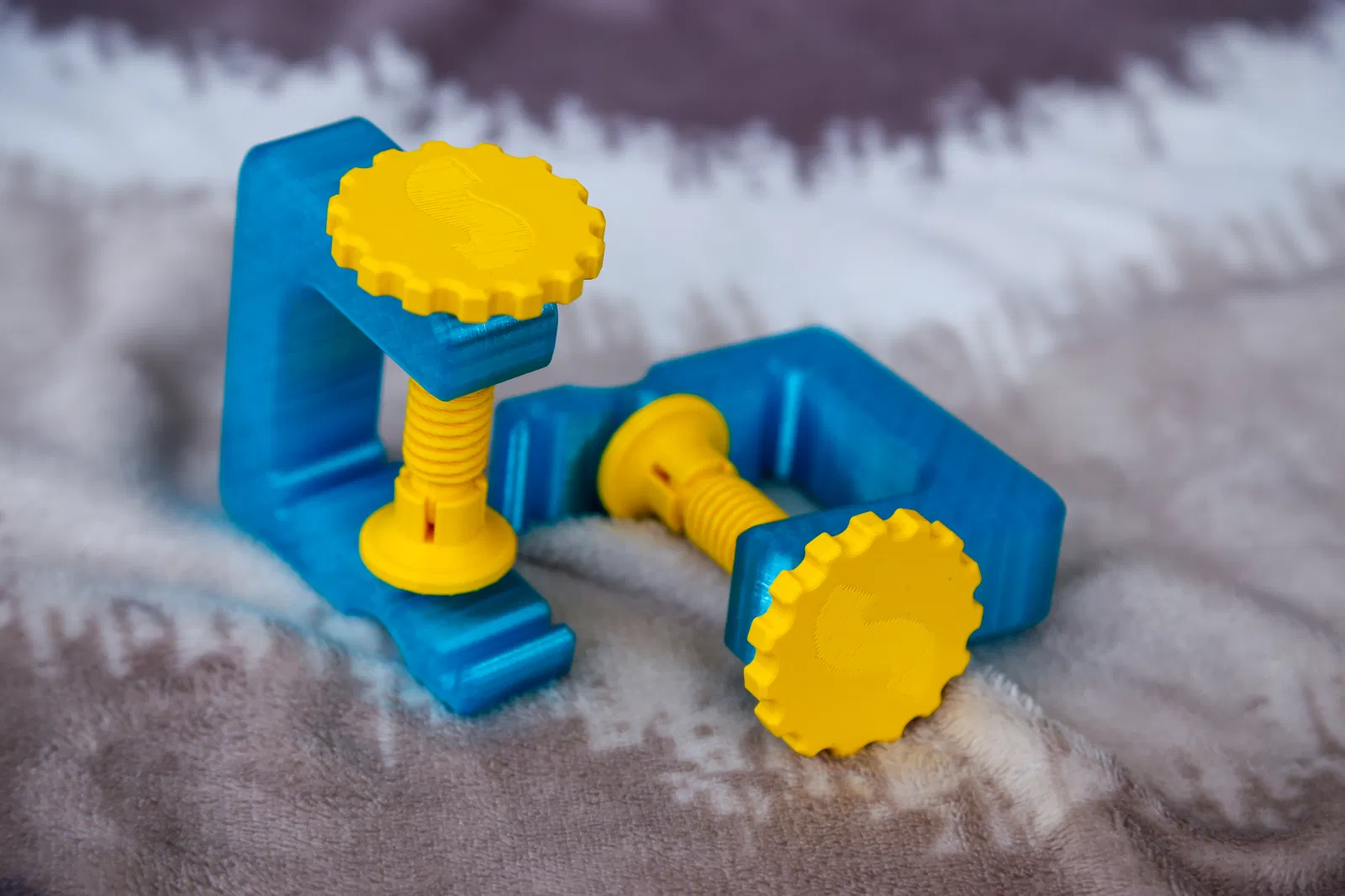

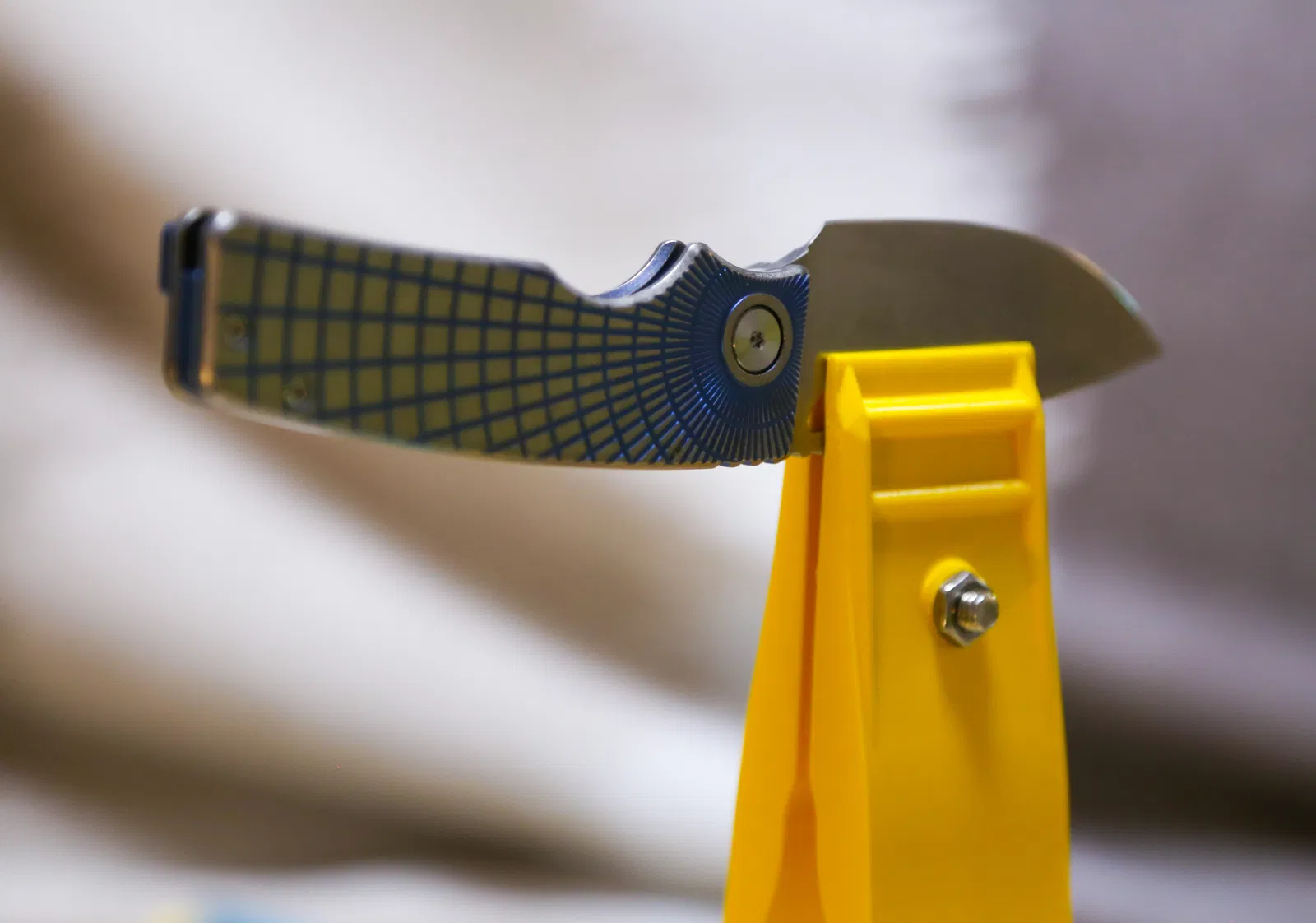

• Núm vặn để cố định dao
• Dụng cụ nhỏ để lắp bạc đạn

Những linh kiện cần mua thêm:

• Trục vít me hình thang ren trái-phải + đai ốc
• Các loại vít M3 cho cấu tạo
• Đai ốc vuông M3
• Vít và đai ốc M6 để cố định dao
• Thanh trượt trơn
• Bạc lót PTFE bọc thép 5x7x10mm (đã có file in thay thế)

Những thứ cần chuẩn bị:

• Bạn sẽ cần nhựa PETG, khuyến khích in toàn bộ bằng nhựa này
• Vít M3 các độ dài khác nhau
• Đai ốc vuông M3
• Một vít và một đai ốc M6 để cố định dao
• Bạc lót PTFE 5x7x10mm
• Trục vít me ren trái-phải
• Thanh trượt trơn đường kính 5mm
• Tua vít phù hợp
• Kìm để đặt đai ốc vuông vào vị trí dễ hơn
• Đá mài tương thích
• Dây thun để dùng với Tools - Storage Tool

Khuyến nghị in ấn:

• Không cần dùng support
• In với 3 lớp vỏ (perimeter) là ổn, riêng phần Knife Holder nên in 4 lớp
• Khuyến khích infill 20%
• Các bộ phận đã được định hướng sẵn để in tối ưu nhất

Tôi khuyên bạn nên sử dụng các bộ phận có thiết kế "mouse ears" (các vòng tròn nhỏ để chống cong vênh, tháo bỏ sau khi in) khi có sẵn. Tôi đã thêm chúng vào hai phần là Knife Holder và Stone Holder - Base.

Hướng dẫn lắp ráp:

Xem hình ảnh exploded view (sơ đồ bung linh kiện) bên dưới bảng kê để biết vị trí lắp đặt.

Có sẵn trong mục "other files" để tải xuống dễ dàng. Bạn cũng có thể tải từ ảnh, nhưng hệ thống Printables sẽ không hỗ trợ tải trực tiếp, bạn cần chuột phải để lưu ảnh.

Để có hướng dẫn lắp ráp chi tiết, hãy xem video ở cuối trang.

Bảng kê linh kiện:

Danh sách này chứa các liên kết tiếp thị (affiliate links) từ Amazon. Nếu bạn mua qua các liên kết này, tôi có thể nhận được hoa hồng nhỏ mà không ảnh hưởng đến giá bạn phải trả.

(Vui lòng tham khảo bảng chi tiết trong file gốc cho các link mua hàng M3, M6, trục vít, thanh trượt, bạc đạn và đá mài)

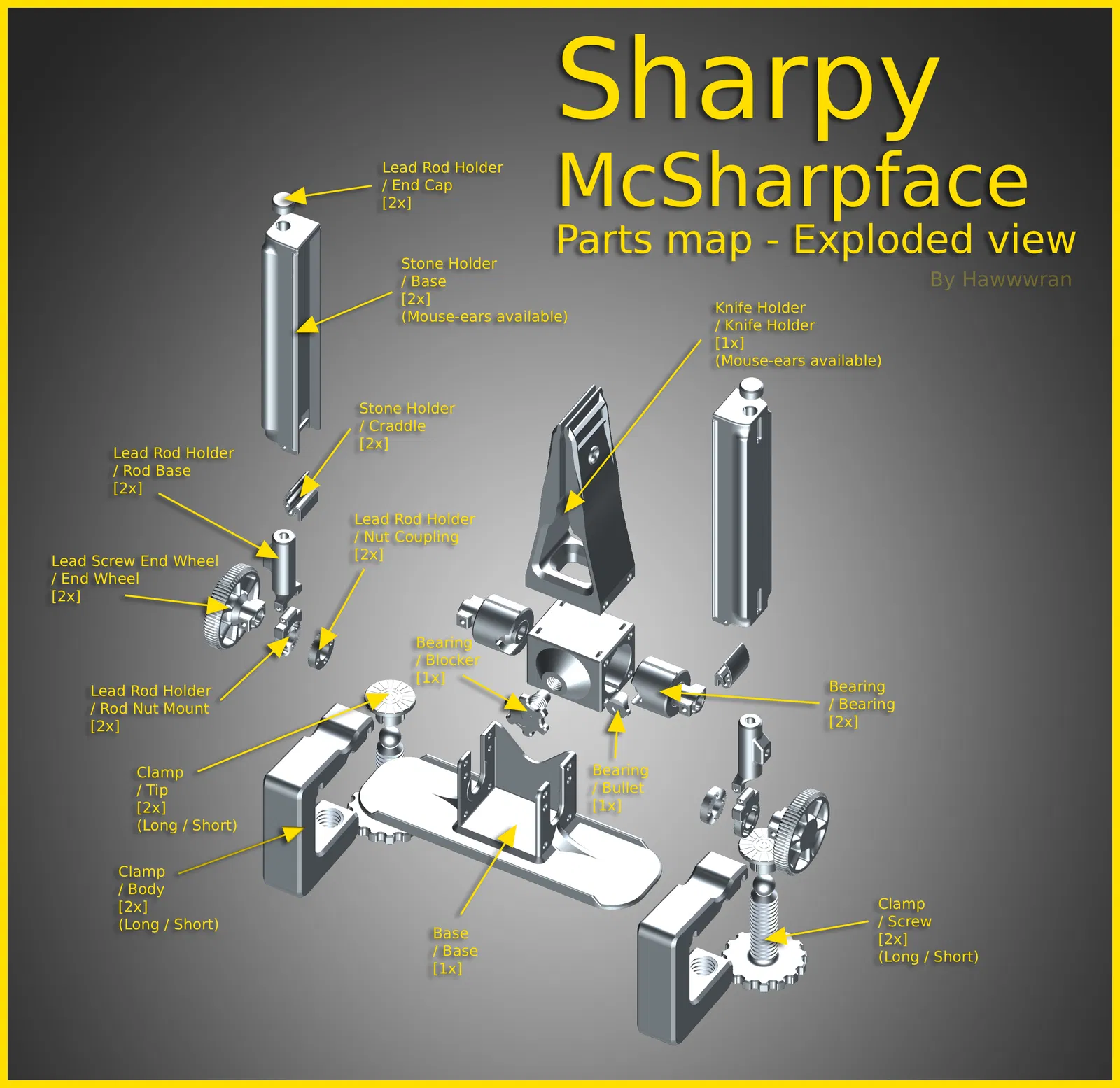

Sơ đồ linh kiện - Hình ảnh bung (Exploded view):

Cách lắp ráp (Video):

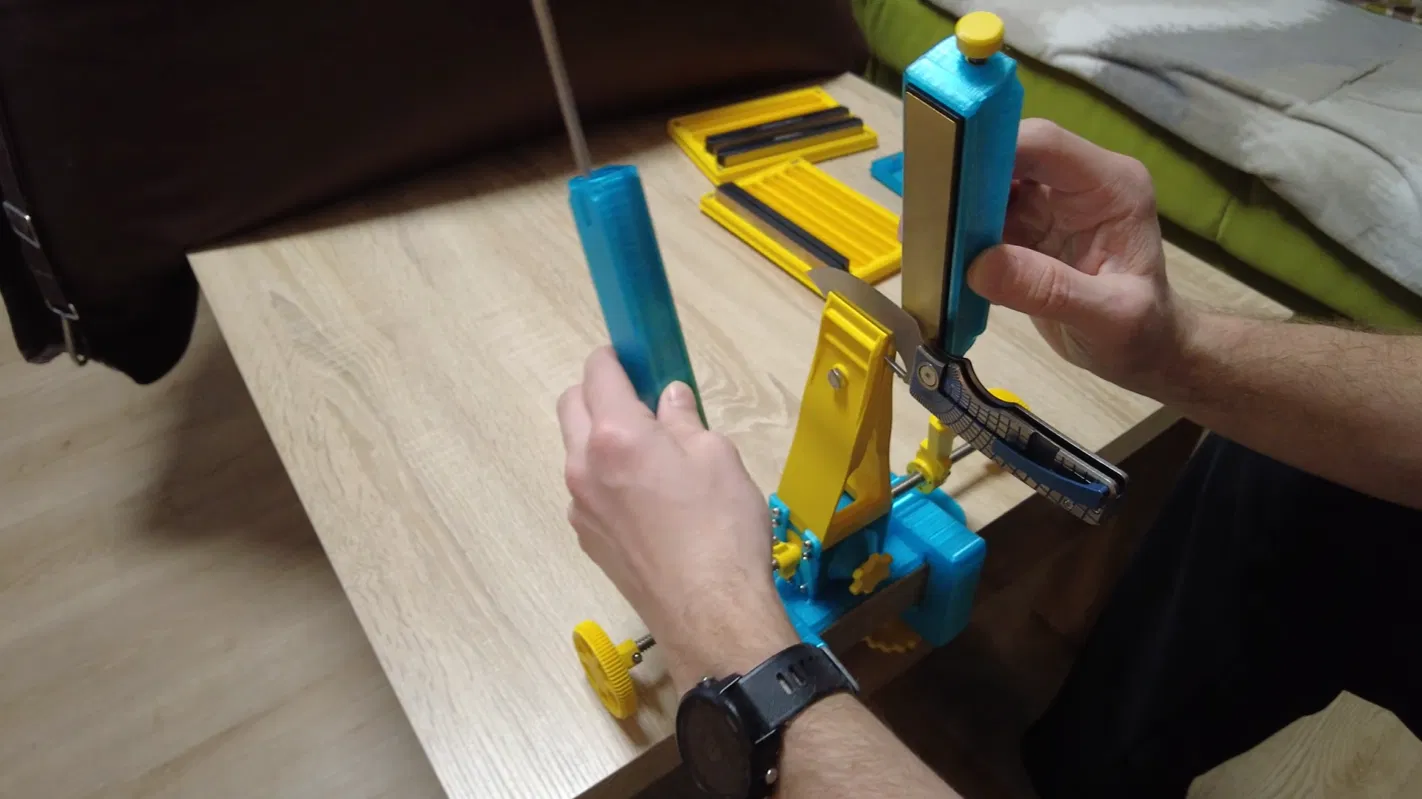

Cách sử dụng (Video):
