Ngàm dẫn dây phanh cải tiến cho Raaw Madonna

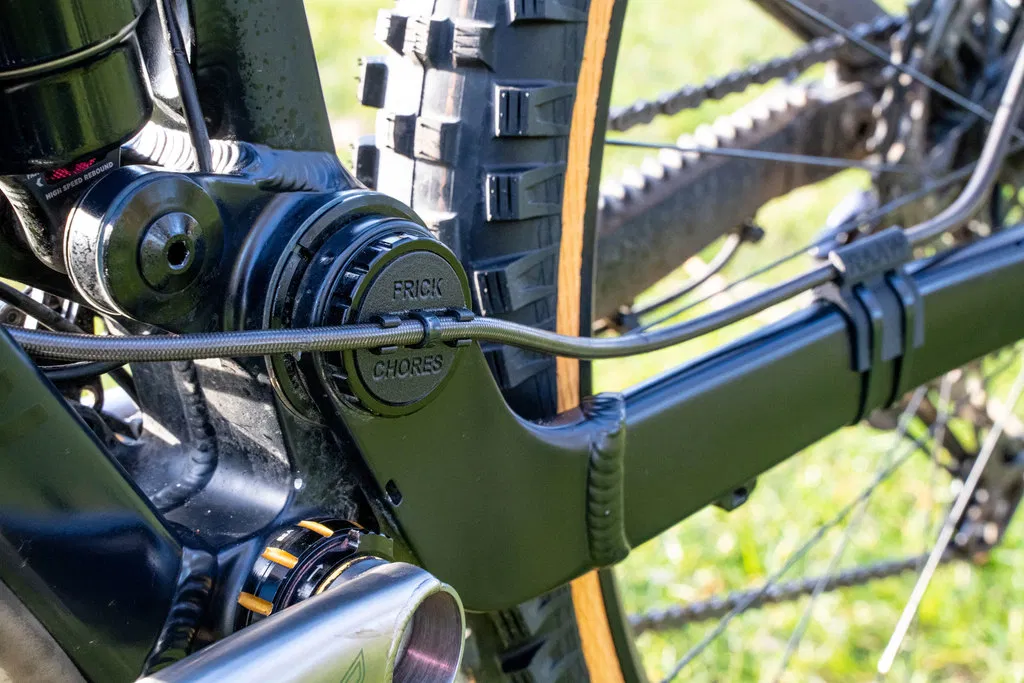

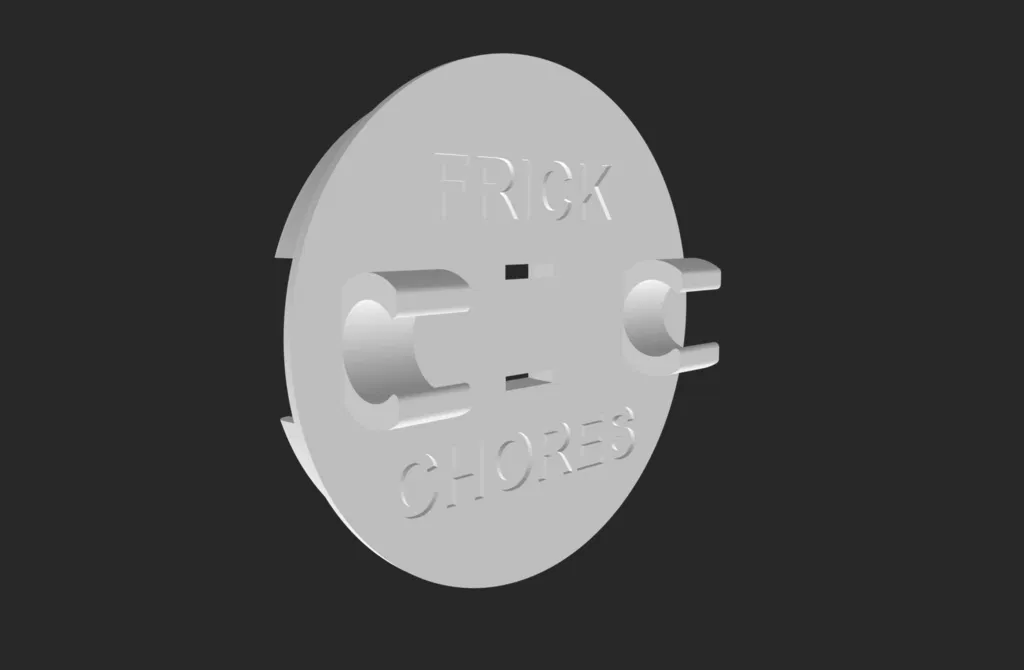

Đây là ngàm dẫn dây dầu phanh giúp bạn đi dây xuyên qua giữa trục xoay (pivot) cho khung Raaw Madonna V2. Cách đi dây này gọn gàng hơn hẳn và loại bỏ hoàn toàn tình trạng dây bị kéo căng khi xe nhún trong quá trình vận hành.

Được thiết kế cho loại dây dầu phanh Goodridge 6mm. Nếu dùng loại dây khác, bạn có thể cần chỉnh sửa thiết kế một chút hoặc dùng ống co nhiệt để tăng đường kính ngoài cho vừa khít.

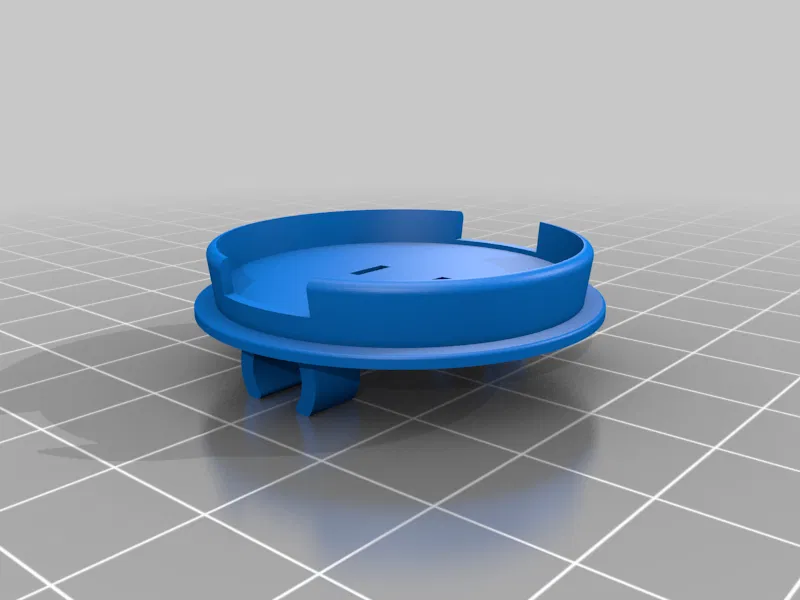

Tôi in bằng nhựa NylonX. Ngàm được gắn chặt vào trục chính bằng phương pháp ép (pressure fit), tùy vào độ co ngót của loại nhựa bạn dùng mà có thể phải điều chỉnh kích thước để đảm bảo độ chắc chắn. Riêng bộ của tôi thì rất ổn định.

Tôi in phần ngàm trục chính theo phương thẳng đứng và có dùng support để bề mặt đẹp hơn nhưng độ chịu lực sẽ thấp hơn. Kết quả có thể khác tùy thuộc vào cách in của bạn.

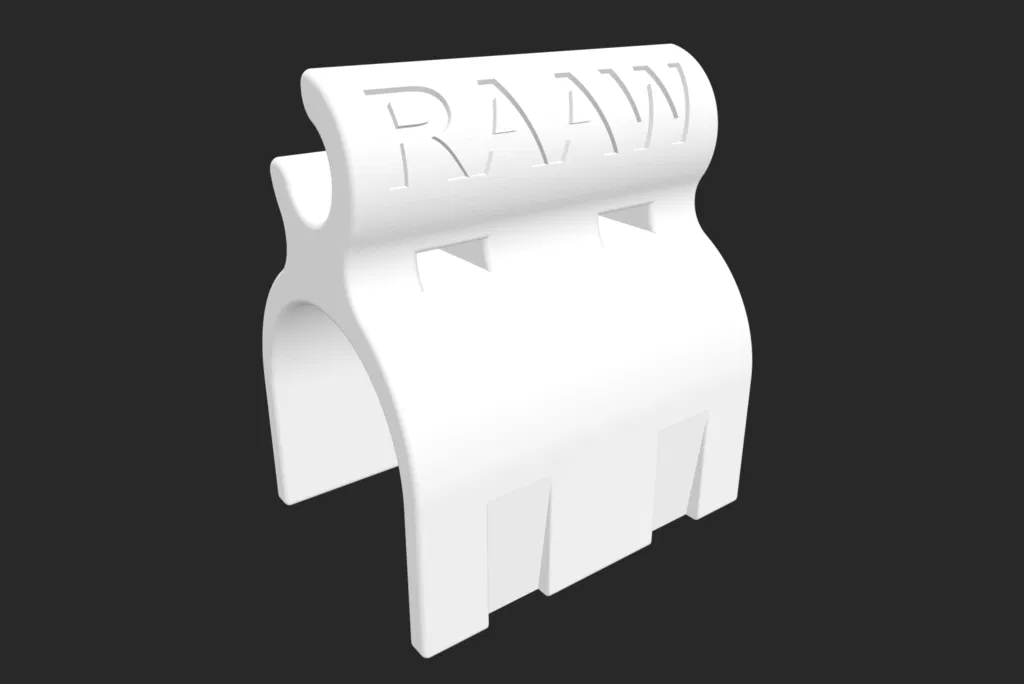

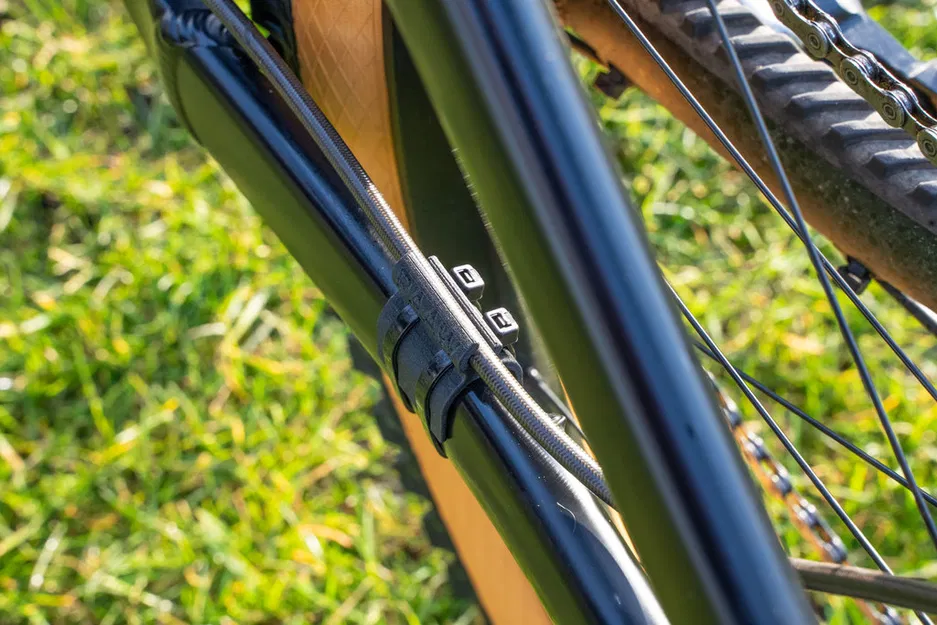

Ngoài ra, tôi còn đính kèm ngàm dẫn dây ở phần chainstay, loại này thì dùng dây rút (zipties) tiêu chuẩn.

Thông số in

Máy in:

Matterhackers Pulse XE

Rafts:

Không

Supports:

Có

Filament:

Matterhackers NylonX
