Giá đỡ DJI VTX Backpack cho ImpulseRC Apex (OG) kèm khóa XT60

Tác giả Krhom_701232

Lượt tải
80
Lượt thích
5
Lượt coi
260
Bản remix
2
Tải tất cả (.zip)· 10 file · 3,2 MB· 3,2 MB

File 10 3,2 MB

  • Antenna_Holder_1774495240.stlSTL · 1,5 MB
  • Antenna_Holder_1774495241.stepSTEP · 512,2 KB
  • O3_Holder_1774495242.stlSTL · 76,3 KB
  • O4_Pro_Holder_1774495243.stepSTEP · 3,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu
#263509
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

In bằng nhựa TPU. Mình thường in phần giữ anten ở vị trí mặc định, còn phần giữ VTX thì đặt mặt dưới lên bàn in.

Hướng dẫn lắp đặt

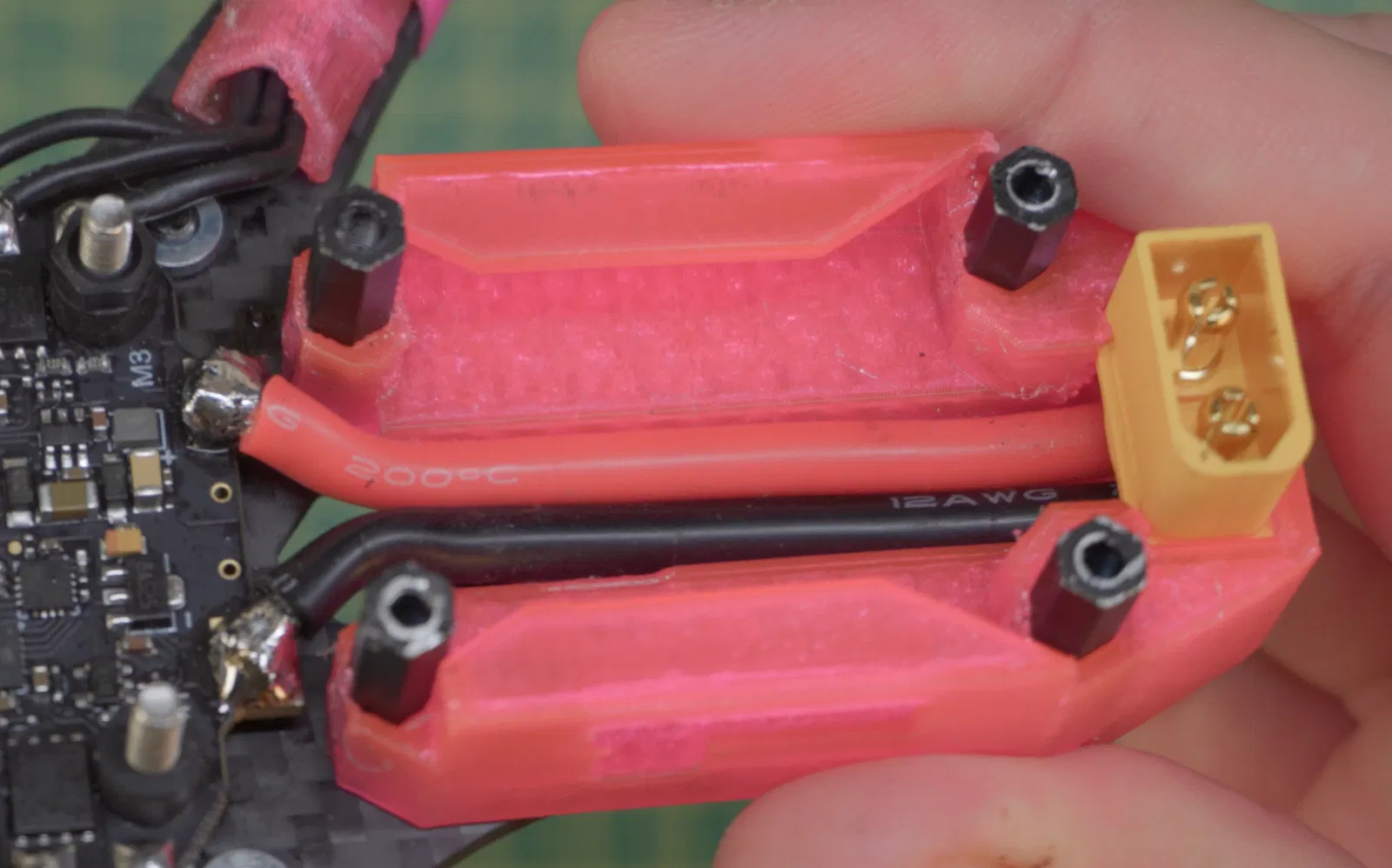

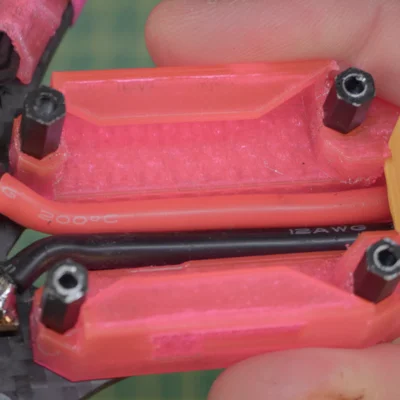

  • Luồn các trụ standoff vào trong giá đỡ VTX trước khi lắp ráp
  • Trượt giá đỡ VTX vào khung frame rồi cố định bằng ốc vít

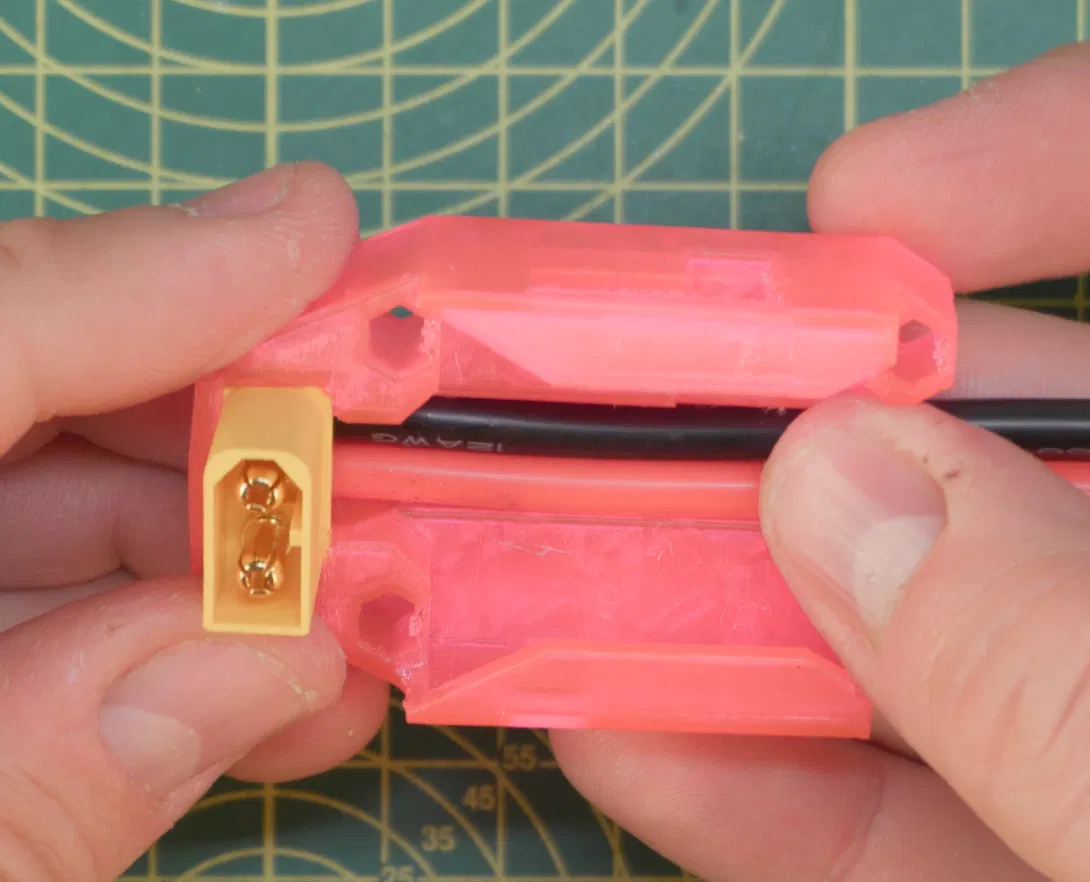

  • Hàn đầu nối XT60 sao cho dây dẫn đi ra ở một góc 90 độ
  • Lắp dây pigtail XT60 vào, sau đó cắt bớt cho vừa chiều dài và hàn vào ESC
  • (Tùy chọn) Sử dụng bộ chuyển đổi (Adapter) trên bo mạch O4 của bạn nếu không dùng vỏ CNC AxisFlying

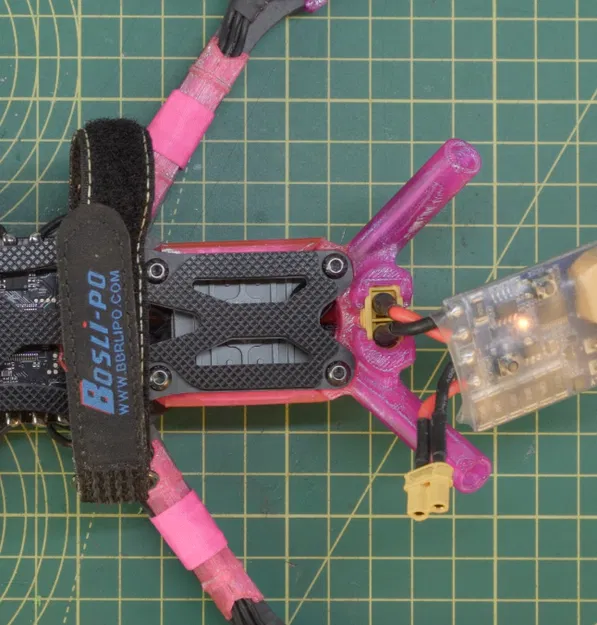

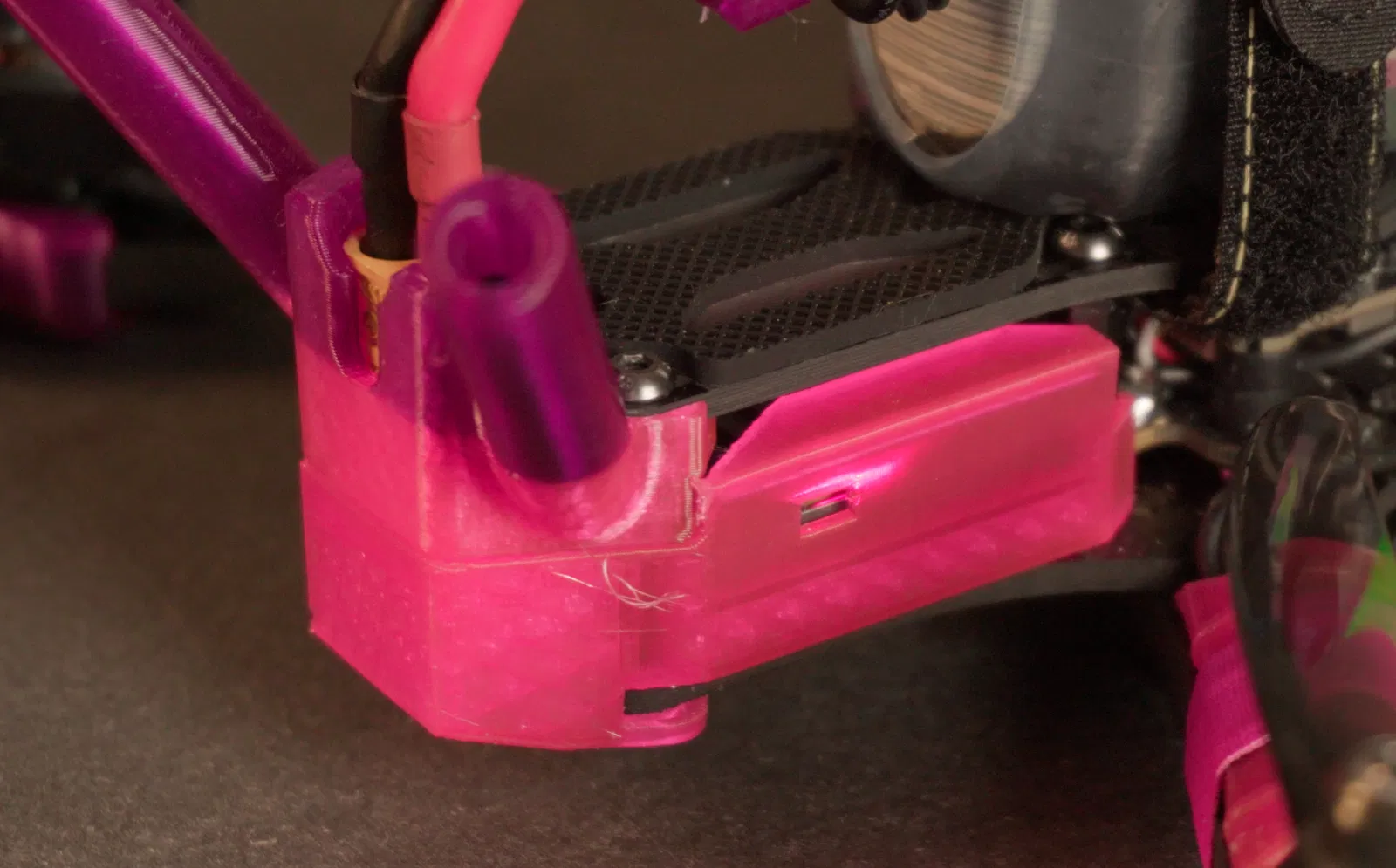

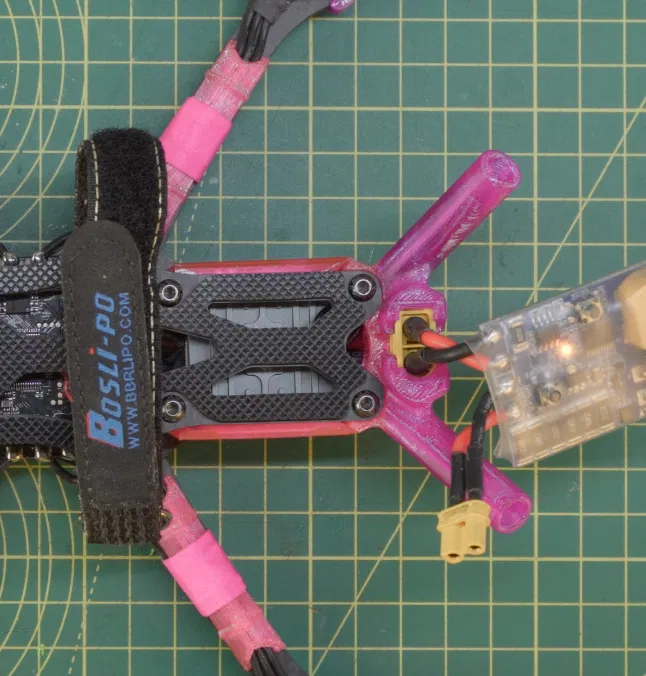

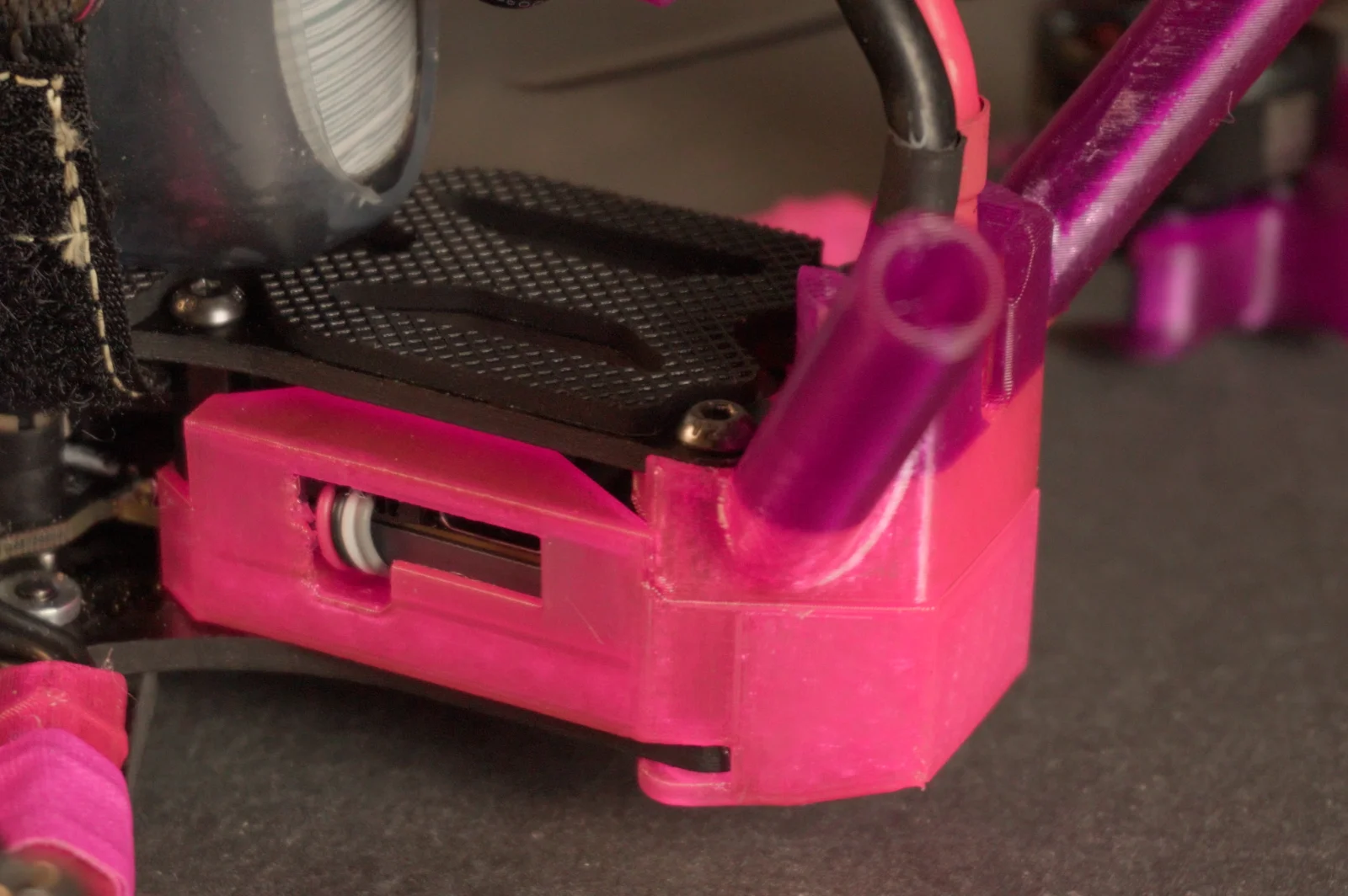

  • Lắp VTX vào, sau đó trượt phần giá đỡ anten vào vị trí là xong.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
10
Tổng dung lượng
3,2 MB
File lớn nhất
1,5 MB
