Vỏ hộp in 3D cho bộ điều khiển đèn LED WLED sử dụng ESP32

Vỏ hộp điều khiển đèn LED WLED sử dụng ESP32

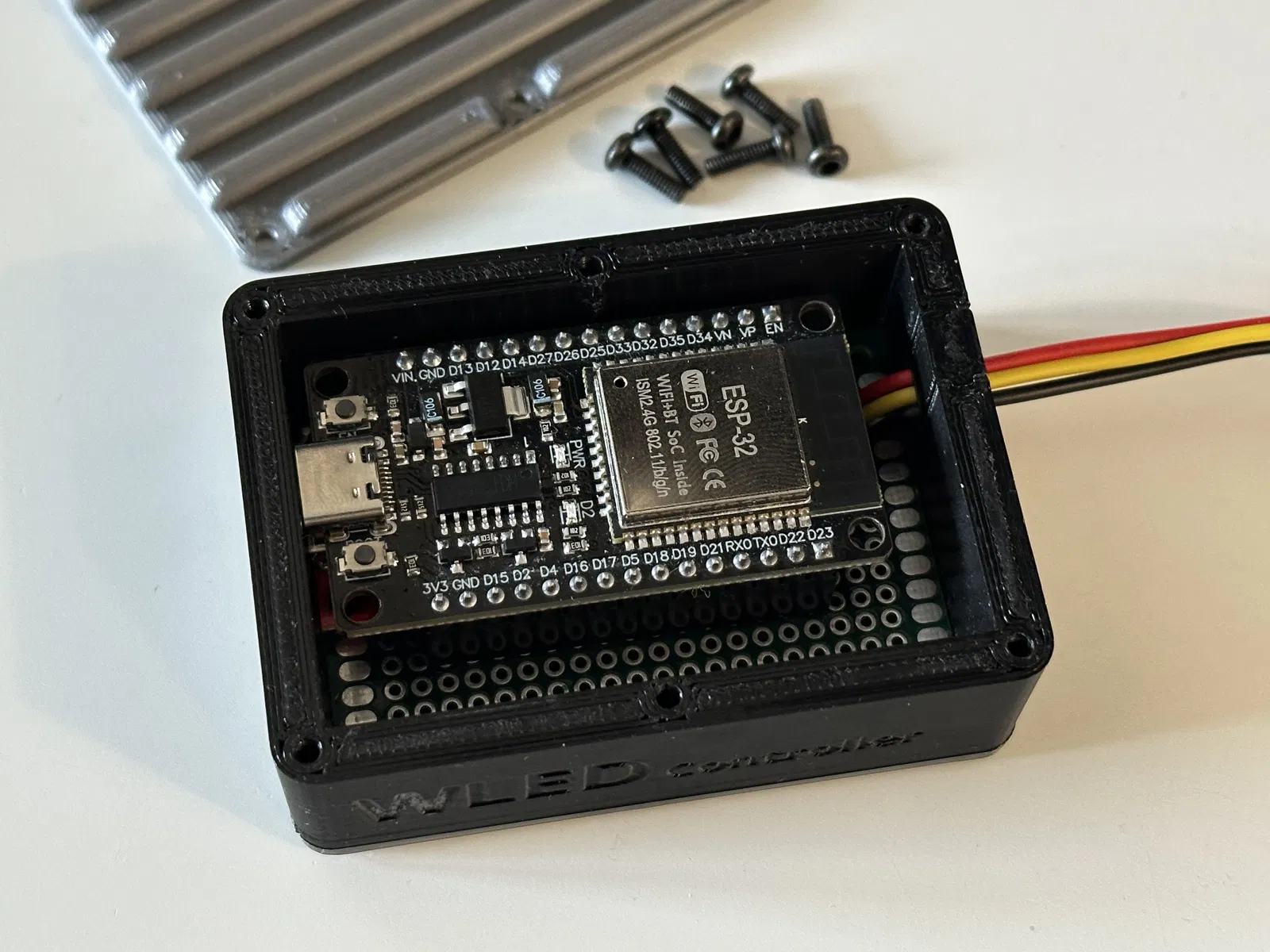

Nếu bạn là người đam mê công nghệ và yêu thích tự tay lắp ráp hệ thống chiếu sáng thông minh với WLED, đây chính là giải pháp bảo vệ hoàn hảo cho mạch điều khiển của bạn. Bộ vỏ này được thiết kế chuyên biệt để chứa một bo mạch protoboard kích thước 4x6cm, nơi chứa module ESP32-WROOM-32 mạnh mẽ. Với thiết kế chắc chắn, hộp không chỉ giúp cố định các linh kiện điện tử bên trong mà còn tạo vẻ ngoài gọn gàng, chuyên nghiệp cho hệ thống đèn LED trang trí của bạn.

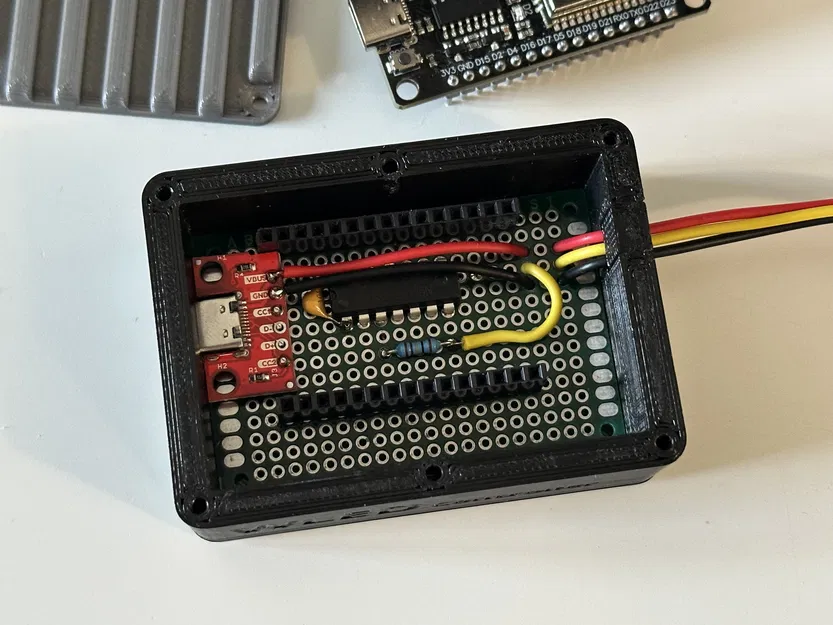

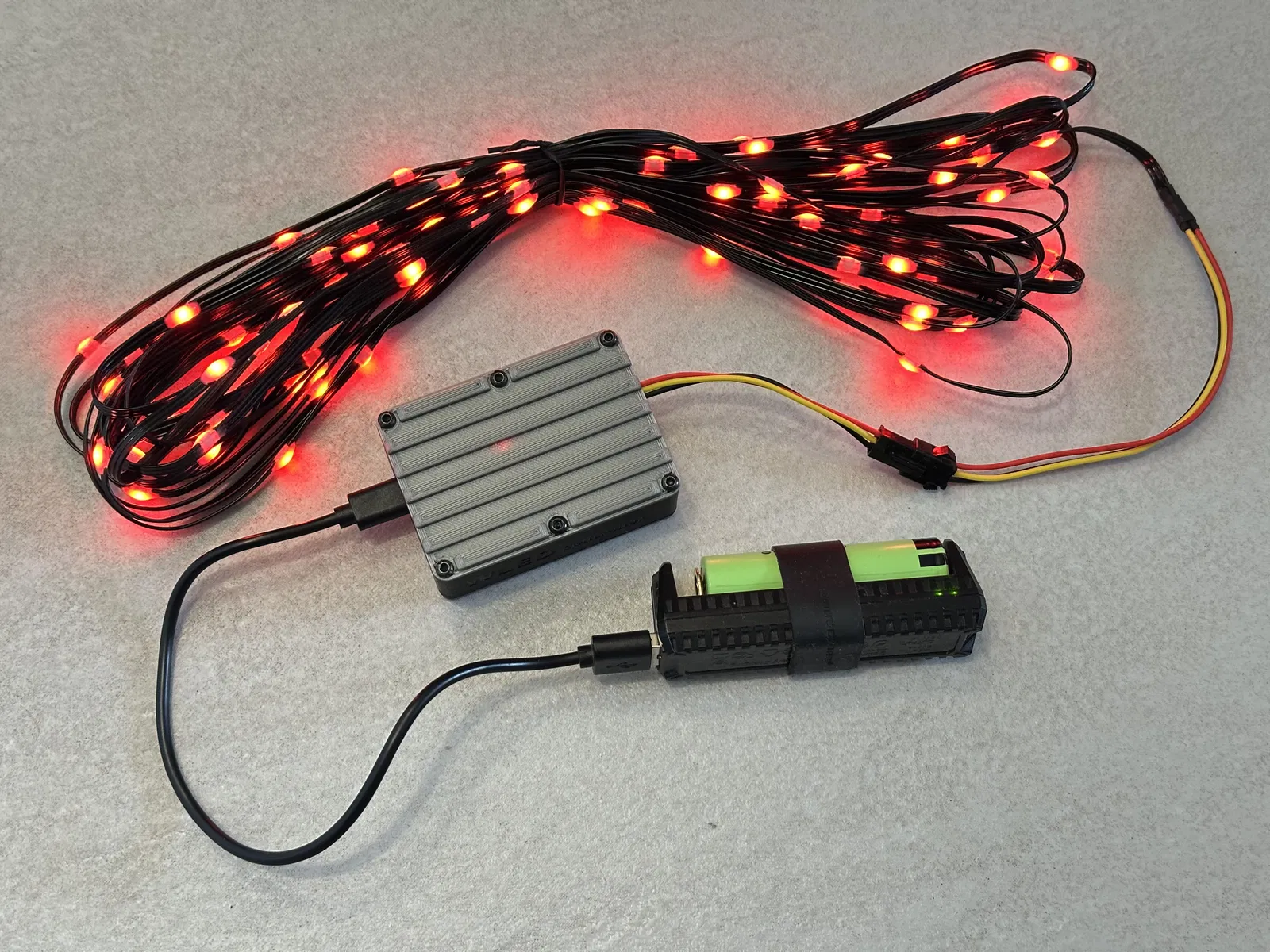

Sản phẩm này cực kỳ phù hợp cho những ai muốn tự build bộ controller WLED nhỏ gọn để điều khiển các loại đèn LED dây như WS2812B. Bên trong hộp có đủ không gian để bố trí mạch protoboard, cổng cấp nguồn Type-C cùng với module chuyển đổi logic SN74AHCT125N để đảm bảo tín hiệu hoạt động ổn định. Bạn sẽ không còn phải lo lắng về việc dây điện lỏng lẻo hay chạm mạch vì mọi thứ đã được gói gọn trong một chiếc hộp in 3D an toàn và thẩm mỹ.

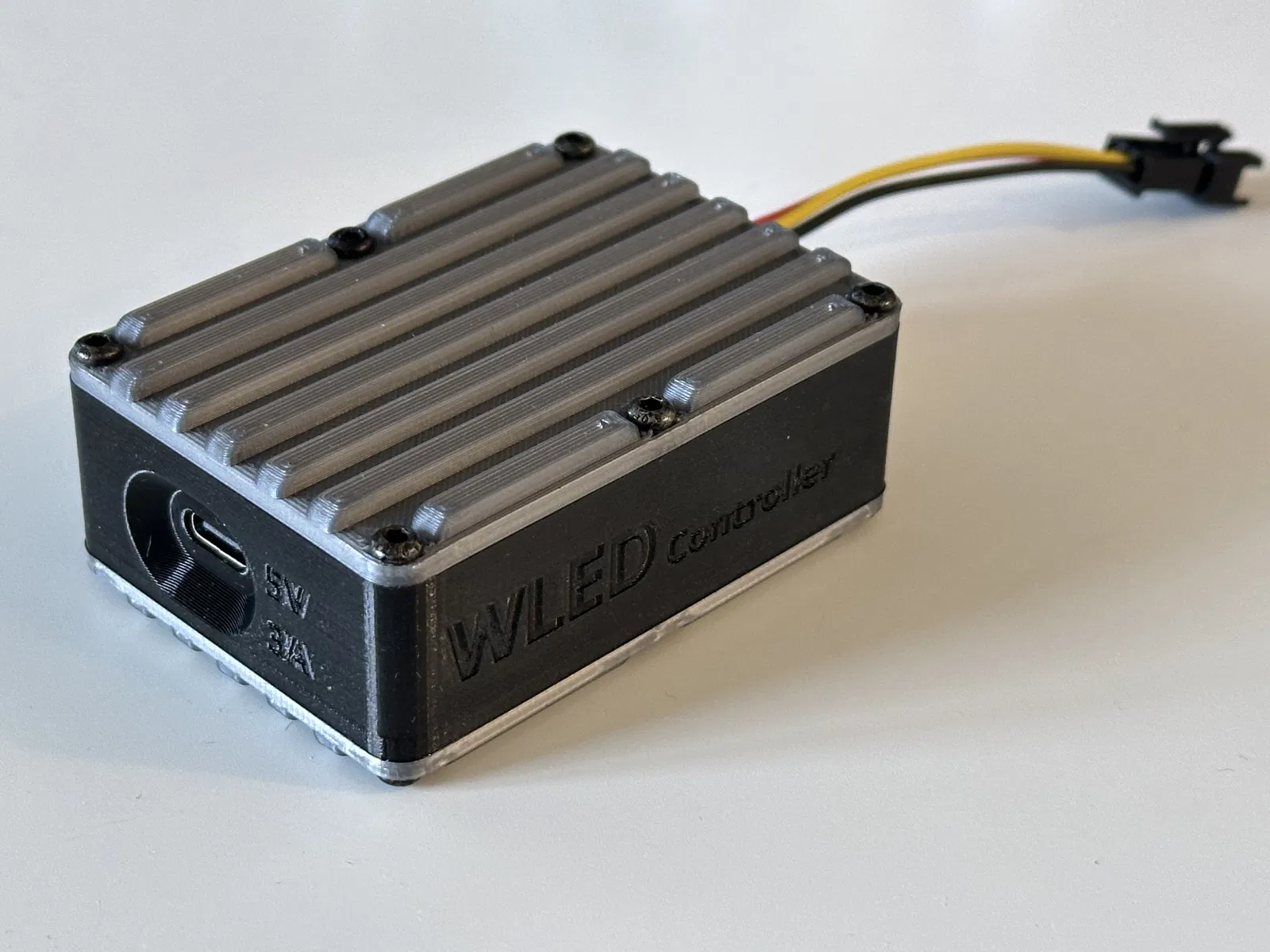

Việc sử dụng hộp in 3D này còn giúp hệ thống của bạn trông chuyên nghiệp hơn hẳn so với những kiểu lắp đặt lộ thiên trên bàn làm việc. Nắp hộp được thiết kế với các khe rãnh tản nhiệt, giúp linh kiện bên trong luôn mát mẻ trong quá trình vận hành liên tục. Đây là phụ kiện không thể thiếu cho những dự án LED DIY tại nhà.

Một số lưu ý quan trọng khi bạn thực hiện in 3D và lắp ráp bộ điều khiển này:

• Sử dụng vít M2.5 để cố định phần nắp và thân hộp một cách chắc chắn.
• Nên in bằng vật liệu PLA hoặc PETG để có độ bền cơ học tốt nhất.
• Thiết lập độ dày tường (wall thickness) khoảng 2-3 lớp để đảm bảo vỏ hộp đủ cứng cáp.
• Độ cao lớp in (layer height) từ 0.2mm là đủ để có bề mặt mịn và chi tiết sắc nét.

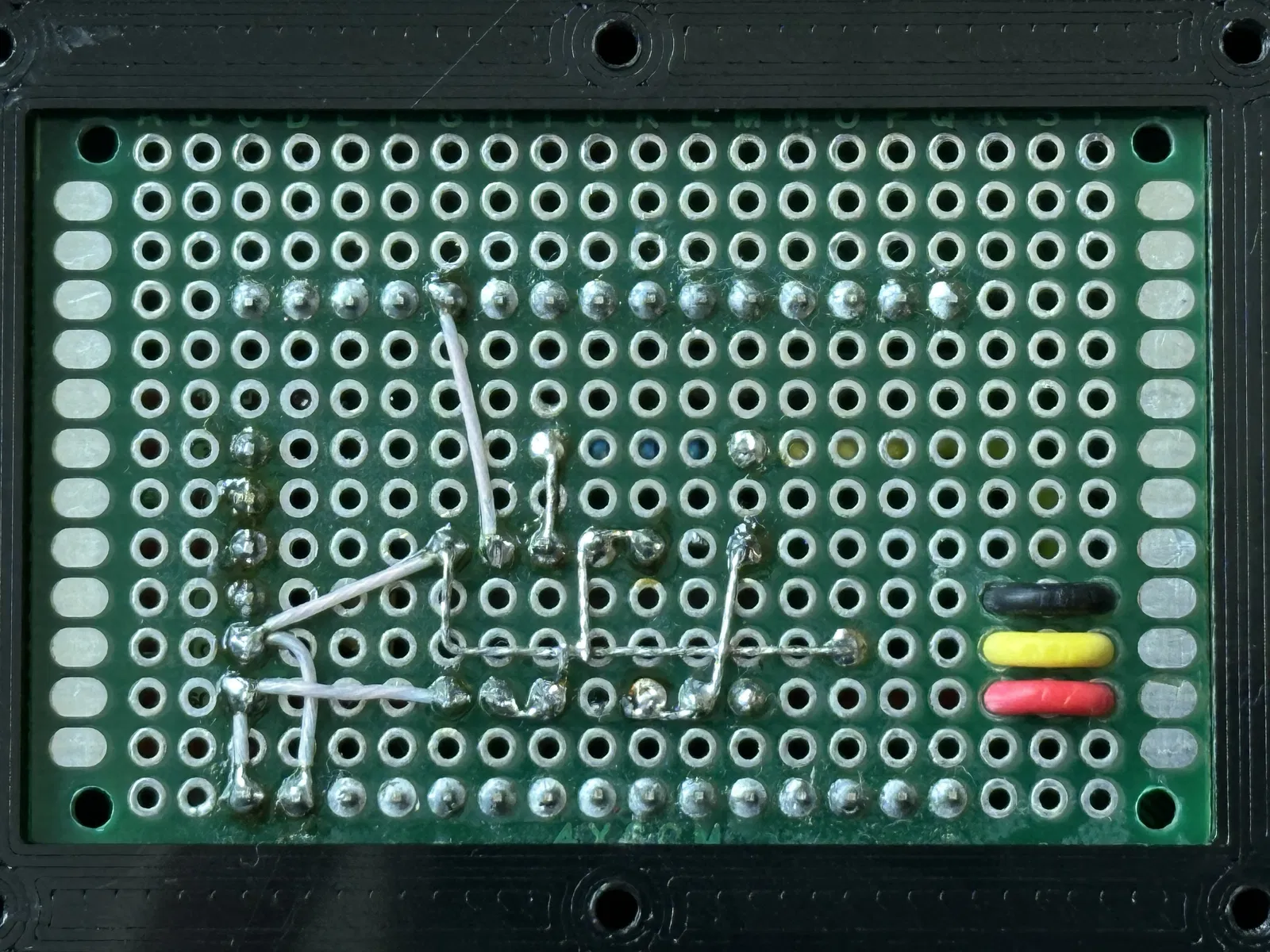

• Đảm bảo kiểm tra kỹ các mối hàn trên protoboard trước khi đóng nắp để tránh đoản mạch.
• Sử dụng cổng cấp nguồn Type-C có tích hợp trở kéo xuống (pull-down resistors) để đảm bảo an toàn cho nguồn 5V.

Với thiết kế tối ưu, đây là lựa chọn tuyệt vời giúp bạn nâng tầm dự án WLED của mình lên một đẳng cấp mới, gọn gàng và bền bỉ hơn.
