WavyBiscuit - Vỏ bảo vệ cho Waveshare ESP32 C5

Mô tả:

Đây là bộ vỏ được thiết kế riêng để lắp đặt Waveshare ESP32 C5 của bạn. Đối với nhu cầu sử dụng của mình, mình đang chạy firmware Biscuit Node từ Biscuit Shop.

Sản phẩm này vẫn đang trong quá trình hoàn thiện và cần thêm một số cải tiến. Mọi người hãy cho mình biết cảm nhận khi dùng model này và nếu có góp ý gì thì cứ chia sẻ nhé! Hãy đón chờ phiên bản mới sắp tới, được thiết kế để chứa cả C5 và pin LiPo 103450 2000 mAh!

Model này miễn phí cho việc sử dụng và remix cho mục đích cá nhân, phi thương mại. Nghiêm cấm mọi hành vi sử dụng thiết kế này hoặc các biến thể của nó vào mục đích thương mại.

In ấn & Linh kiện

• 3 lớp viền (perimeters) với 15% infill dạng gyroid, không cần support.
• Thân vỏ (Body): đã in thử nghiệm với đầu in 0.4 mm và độ dày lớp in 0.2 mm. Phần đáy được in bằng họa tiết octagram spiral như trong ảnh — kết quả từ một chiếc máy in chưa được căn chỉnh chuẩn lắm.
• Nút bấm: dùng đầu in 0.4 mm với độ dày lớp in 0.10 mm. Hãy cân nhắc thêm một lớp brim bên ngoài nếu máy in của bạn gặp vấn đề về độ bám dính. Sử dụng nhựa trong suốt sẽ tốt nhất vì giúp bạn nhìn rõ đèn LED báo nguồn và trạng thái pin.

Lắp ráp:

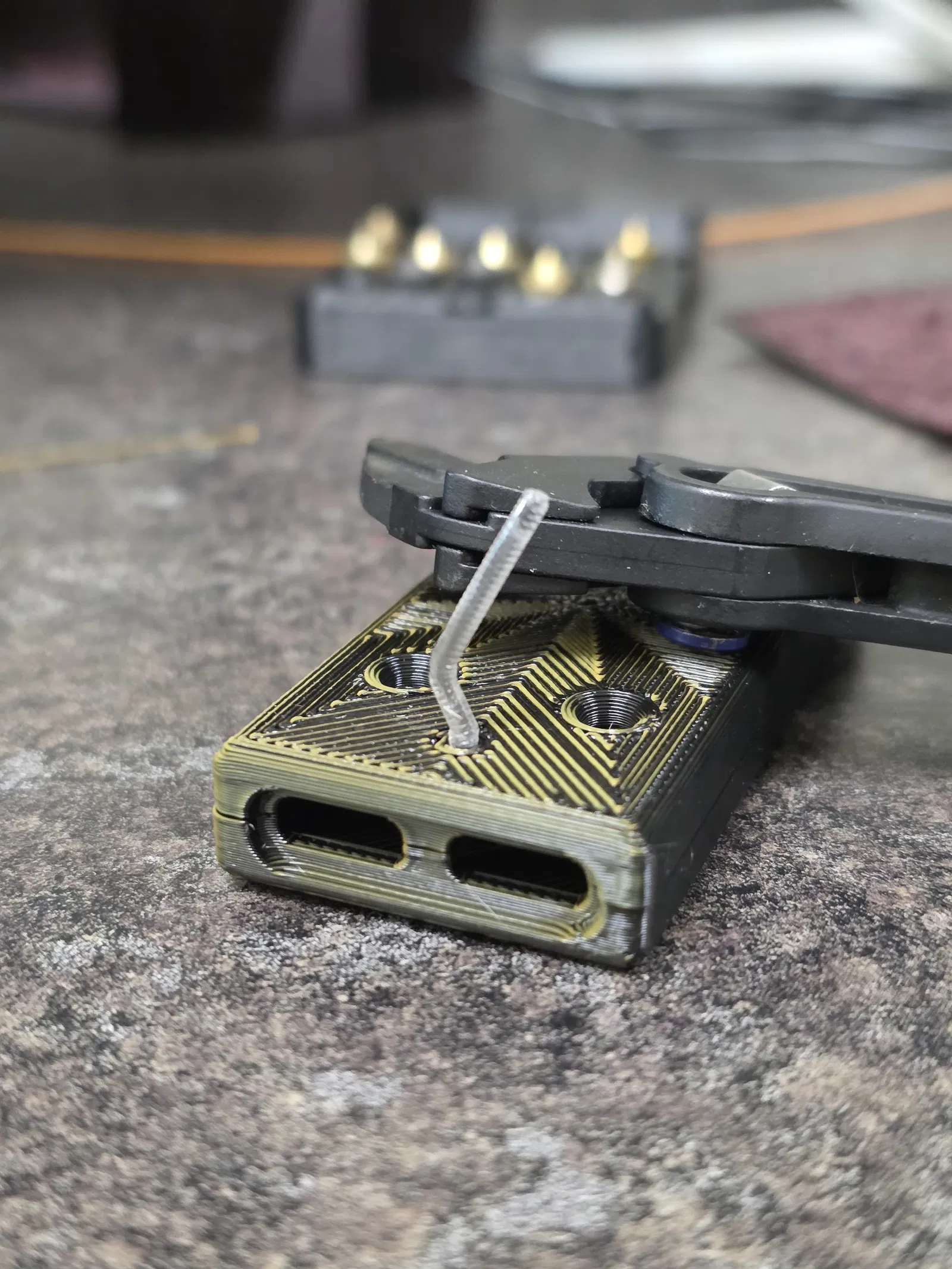

• Lỗ đèn LED được thiết kế để nhét vừa một đoạn sợi nhựa 1.75 mm nếu bạn muốn. Cách này hoạt động rất hiệu quả với các loại nhựa trong hoặc màu sáng. Tùy thuộc vào sai số của máy in, bạn có thể cần dùng mũi khoan nhỏ để doa lại lỗ một chút, hoặc dùng kìm hỗ trợ để ấn sợi nhựa vào.
